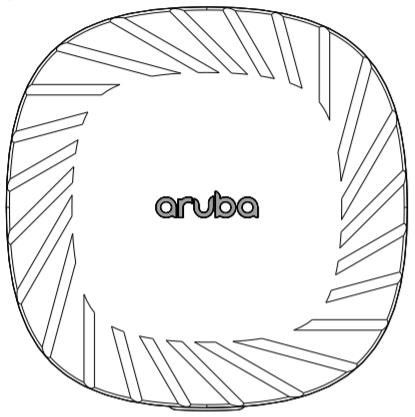

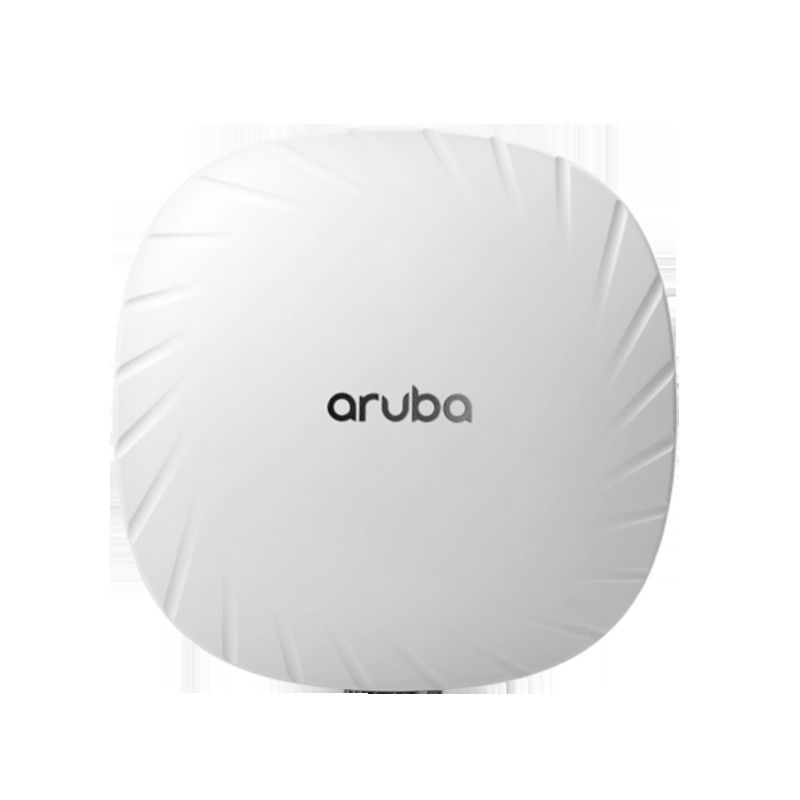

510のシリーズ キャンパスAP 515アルバWifi 6本の802.11ax内部アンテナ統一したAPをラジオは二倍になる

アルバWi-Fi 6つの接点高性能を提供するため
成長を経験する構成のための結合性
IoTおよび移動性の条件の数。結合されて
2.69Gbpsまでののピークdatarate、それらは速度を提供する
企業の環境のために必要とされる信頼性。

ハードウェア変形
•AP-514:外部アンテナモデル
•AP-515:内部アンテナ モデル
Wi-Fiのラジオの指定
•APのタイプ:屋内の、二重ラジオ、5GHz 802.11ax 4x4 MIMO
2.4GHz 802.11ax 2x2 MIMO
•5GHzラジオ:
- 4空間的な流れのシングル・ユーザー（までのためのSU） MIMO
4.8Gbps個々の4SS HE160への無線データ転送速度
802.11ax顧客装置（最高）
- 2空間的な流れのシングル・ユーザー（までのためのSU） MIMO
1.2Gbps個々の2SS HE80への無線データ転送速度
802.11ax顧客装置（典型的な）
- 4空間的な流れの多ユーザー（までのためのMU） MIMO
4.8Gbps 4まで1SSまたは2 2SSへの無線データ転送速度
HE160 802.11ax DL-MU-MIMOの可能な顧客装置
同時に（最高）
- 4空間的な流れの多ユーザー（までのためのMU） MIMO
2.4Gbps 4まで1SSまたは2 2SSへの無線データ転送速度
HE80 802.11ax DL-MU-MIMOの可能な顧客装置
同時に（典型的）
•2.4GHzラジオ:
- 2空間的な流れのシングル・ユーザー（までのためのSU） MIMO
574Mbps 2SS HE40 802.11axの顧客への無線データ転送速度
装置（最高）
- 2空間的な流れのシングル・ユーザー（までのためのSU） MIMO
287Mbps 2SS HE20 802.11axの顧客への無線データ転送速度
装置（典型的な）
•ラジオ1台あたりの512までの準の顧客装置のためのサポート、
そしてラジオ1台あたりの16までBSSIDs
•支えられた周波数帯域（国別
制限は適用する）:
- 2.4835GHz主義への2.400
- 5.250GHz U-NII-1への5.150
- 5.350GHz U-NII-2Aへの5.250
- 5.725GHz U-NII-2Cへの5.470
- 5.850GHz U-NII-3/ISMへの5.725
- 5.895GHz U-NII-4への5.850
•利用できるチャネル:形成されるの扶養家族
規定する範囲
•動的頻度選択（DFS）は使用をの最大限に活用する
利用できるRFスペクトル
- ゼロ待ち時間DFS （ZWDFS）をチャネルを加速するために含んでいること
変更
•支えられた無線の技術:
- 802.11b:直接順序のスペクトラム拡散（DSSS）
- 802.11a/g/n/ac:直角周波数分割
多重型になること（OFDM）
- 802.11ax:直角周波数分割倍数
16資源の単位までとのアクセス（OFDMA） （のために
80MHzチャネル）
•支えられた調節タイプ:
- 802.11b:BPSK、QPSK、CCK
- 802.11a/g/n:BPSK、QPSK、16-QAM、64-QAM、256-QAM
（プロプライエタリ エクステンション）
- 802.11ac:BPSK、QPSK、16-QAM、64-QAM、256-QAM、
1024-QAM （プロプライエタリ エクステンション）
- 802.11ax:BPSK、QPSK、16-QAM、64-QAM、256-QAM、
1024-QAM802.11n高効率（HT）サポート:
HT20/40
•802.11ac非常に高い効率（VHT）サポート:
VHT20/40/80/160
•802.11ax高性能（彼）サポート:HE20/40/80/160
•支えられたデータ転送速度（Mbps）:
- 802.11b:1、2、5.5、11
- 802.11a/g:6、9、12、18、24、36、48、54
- 802.11n （2.4GHz）:6.5から300 （MCS0へのMCS15、HT20
HT40に）
- 802.11n （5GHz）:6.5から600 （MCS0へのMVC31、HT20
HT40に）
- 802.11ac:6.5から3,467 （MCS0へのMCS9、NSS = 1から4、
VHT20へのVHT160）
- 802.11ax （2.4GHz）:3.6から574 （MCS0へのMCS11、NSS = 1
2、HE20へのHE40に）
- 802.11ax （5GHz）:3.6から4,803 （MCS0へのMCS11、NSS = 1
4、HE20へのHE160に）
•802.11n/ac/ax包みの集合:A-MPDU、A-MSDU
•力を送信しなさい:0.5のdBmずつ構成可能
•最高（総計は、全体を行なった）送信するため力を
（ローカル法的な要求事項によって限られた）:
- 2.4 GHzバンド:+21 dBm （鎖ごとの18dBm）
- 5つのGHzバンド:+24 dBm （鎖ごとの18 dBm）
- 注:行なわれるアンテナを除くためにパワー レベルを送信しなさい
利益。合計（EIRP）のために力を、加えるアンテナ利益を送信しなさい。
•高度の細胞共存（ACC）は影響を最小にする
細胞ネットワークからの干渉の
•改良されるのために（MRC）結合する最高の比率
受信機の性能
•改良されるのための循環遅れ/転位の多様性（CDD/CSD）
下り回線RFの性能
•増加された範囲のための時空のブロックのコーディング（STBC）
改善された受信
•高性能の間違いのための低密度の奇偶検査（LDPC）
訂正および増加された効率
•（TxBF）高められた信号のためのビーム形成を送信しなさい
信頼性および範囲
•ローパワーを支える802.11axターゲット待ち時間（TWT）
顧客装置
•精密のための802.11mc良いタイミングの測定（FTM）
間隔の及ぶこと
Wi-Fiのアンテナ
•AP-514:外面のための4つの（女性の） RP-SMAのコネクター
対応するデュアル バンドのアンテナ（A0によるA3
無線の鎖0から3）を使って。最悪の場合の内部損失
無線インターフェイスと外部アンテナのコネクター間
（diplexing回路部品が原因で）:2.4GHzおよび1.7dBの1.3dB
5GHz.
•AP-515:4つはデュアル バンドのdowntiltを統合した
ピークとの4x4 MIMOのための全方向性アンテナ
5GHzの2.4GHzそして7.5dBiの4.2dBiのアンテナ利益。
作り付けのアンテナは横の天井のために最大限に活用される
APの取付けられたオリエンテーション。downtiltの角度のための
最高の利益は大体30度である。
- のアンテナのそれぞれのパターンの結合
MIMOのラジオ、有効な每アンテナのピーク ゲイン
パターンは5GHzの2.4GHzそして4.6dBiの3.8dBiである。

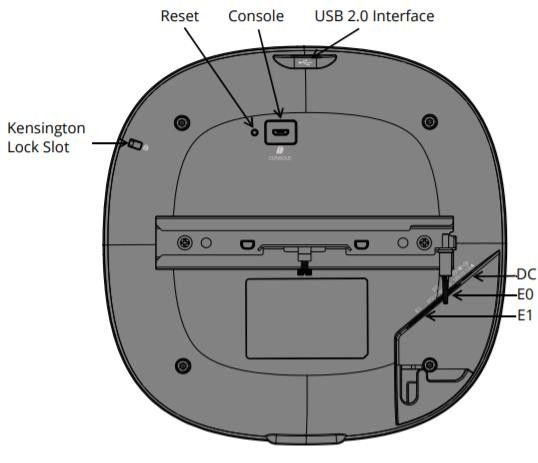

追加インターフェース
•E0:HPE SmartRateの港（RJ-45の最高は交渉した
速度2.5Gbps）
- 自動感じるリンク速度（100/1000/2500BASE-T）を
そしてMDI/MDX
- 2.5Gbps速度はNBase-Tに従う
802.3bz指定
- PoE PD:48Vdc （わずかな） 802.3af/at/bt （クラス3またはより高い）
- 802.3azエネルギー効率が良いイーサネット（EEE）
•E1:10/100/1000BASE-Tイーサネット インターフェイス（RJ-45）
- リンク速度およびMDI/MDXの自動感知
- 802.3azエネルギー効率が良いイーサネット（EEE）
•両方間のリンク集合（LACP）サポート ネットワーク
重複および高められた容量のための港
•DC電源インターフェイス:12Vdc （体言、+/- 5%）は、受け入れる
2.1mm/5.5mmの中心肯定的な円のプラグとの
9.5mmの長さ
•USB 2.0のホスト インターフェイス（タイプ コネクター）
- 接続装置に1A/5Wまで調達が可能
•Bluetooth 5およびZigbee （802.15.4）のラジオ（2.4GHz）
- Bluetooth 5:8dBmまで力（クラスを1）送信しなさい
-95dBmは感受性を受け取る
- Zigbee:8dBmまで力を送信すれば-97dBmは受け取る
感受性
- 統合された縦に分極された全方向性アンテナ
downtilt大体30度および3.5dBiのピーク ゲインを使って
（AP-515）または4.9dBi （AP-514）
•視覚indictors （2つの多色刷りLEDs）:システムのため
無線の状態
•リセット ボタン:工場調整、LEDモード制御（常態/）
•連続コンソール インターフェイス（専有、マイクロB USB
物理的なジャッキ）
•ケンジントンの保証スロット
動力源およびパワー消費量
•APは直接DC電源および力を支える
イーサネット（PoE;左舷E0）
•動力源が両方とも利用できる時、DC電源の取得
PoE上の優先順位
•動力源は別に販売される;命令を見なさい
次インフォメーション・セクション細部については
•DCか802.3at （クラスによって動力を与えられた場合4）/802.3bt （クラス
5） PoEは、AP制限なく作動する。
•802.3af （クラスによって動力を与えられた場合IPMとの3） PoEおよび
特徴は制限されていないモードで、AP始まる可能になった、
しかしそれはPoEの予算によって制限を適用するかもしれない
そして実際の力。適用するべきどんなIPMの制限をおよびか
どんな順序が、プログラム可能であるか。
•802.3af （クラス3またはより低い）のAPのPoE作動
源およびIPMの障害者は支えられない（APを除く
足場;ラジオは可能にならない）。
•最高の（最悪の場合の）パワー消費量:
- DCは動力を与えた:16.0W
- PoEは動力を与えた（802.3af、IPMは可能になった）:13.5W
- PoEは動力を与えた（802.3at/bt）:20.8W
- 上記のすべての数は外的なUSB装置なしにある
接続される。調達完全な5W電力バジェット時
そのような装置に、増加（最悪の場合の）力
APのための消費は5.7Wまで（PoEは動力を与えた）またはある
5.5W （DCは動力を与えた）。
•遊んでいるモードの最高の（最悪の場合の）パワー消費量:
12.6W （PoE）または9.7W （DC）
•深睡眠の最高の（最悪の場合の）パワー消費量
モード:5.9W （PoE）または1.5W （DC）
細部の取付け
取付金具はの背部でプレインストールされた
AP.このブラケットがの何れかにAPを保証するのに使用されている（販売される
別に）キットを取付けるため;発注情報セクションを見なさい
次細部については。
機械指定
•次元/重量（AP-515;台紙ブラケットを除いて単位、）:
- 200mm （w） X 200mm （d） （h） X 46mm
7.9" （w） X 7.9" （d） X 1.8" （h）
- 810g/28.5oz
•次元/重量（AP-515;出荷）:
- 230mm （w） X 220mm （d） （h） X 72mm
9.1" （w） X 8.7" （d） X 2.8" （h）
- 1010g/35.5oz
環境の指定
•作動条件
- 温度:0Cへの+50C/+32Fへの+122F
- 湿気:不凝縮5%から93%
- APはエア処理スペースの使用のために評価される充満である
- ETS 300 019のクラス3.2の環境
•貯蔵および交通機関の状態
- 温度:-40Cへの+70C/-40Fへの+158F
- 湿気:不凝縮5%から93%
- ETS 300 019のクラス1.2および2.3の環境
信頼性
（MTBF）平均故障間隔:+25Cの560,000hrs （64yrs）
実用温度。
規定する承諾
•FCC/ISED
•印が付いているセリウム
•赤く指導的な2014/53/EU
•EMC指導的な2014/30/EU
•低電圧指導的な2014/35/EU
•UL/IEC/EN 60950
•EN 60601-1-1、EN60601-1-2
•鉄道のCerts （AP-515だけ）:
- ENの50155:2017 –鉄道の適用
- ENの50121-1:2017 –鉄道EMC
- EN 50121-3-2 –鉄道EMC
- ENの50121-4:2016 –鉄道の免除
- IEC 61373 ed2:2008年–鉄道の衝撃および振動
国別の規定する情報のため
承認は、アルバのあなたの代表を見る。

規定する型式番号
•AP-514:APIN0514
•AP-515:APIN0515
証明
•UL2043充満評価
•Wi-Fiの同盟:
- Wi-Fiによって証明されるa、b、g、n、ACの斧
- WPA、WPA2およびWPA3 – CNSAの選択の企業、
個人的（SAE）、高められる開けなさい（負いなさい）
- WMM、WMM-PSのW Fi敏捷なマルチバンド
- Passpoint （解放2）
- Wi-Fiの位置
•BluetoothのSIG
保証
アルバのハードウェア限られた無期限保証。
最低のオペレーティング システム ソフトウェア
版
•ArubaOSおよびアルバInstantOS 8.4.0.0 （いくつかと
制限）。制限されていない操作、使用8.6.0.0のためまたは後で。
•ArubaOS 10.0.0.0
