詳細情報 |
|||
| モデル番号: | CC-OSFP04SR4-12D | サポートネットワーク: | イーサネット |
|---|---|---|---|
| 情報内容: | データ | 状態: | 新しい |
| スピード: | 400g | モード: | QSFP112 SR4 |
| トランスポートパッケージ: | パッキング | 仕様: | 400*265*100mm |
| 商標: | optmodule | 起源: | 中国 |
| 生産能力: | 50000 | ||
製品の説明

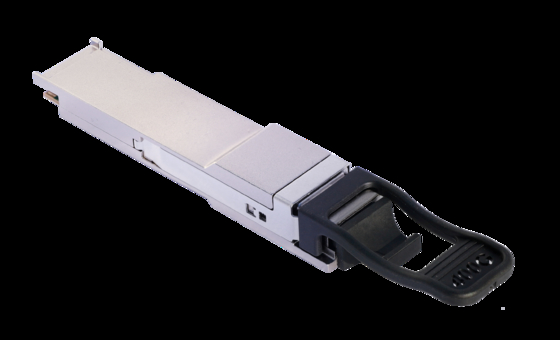

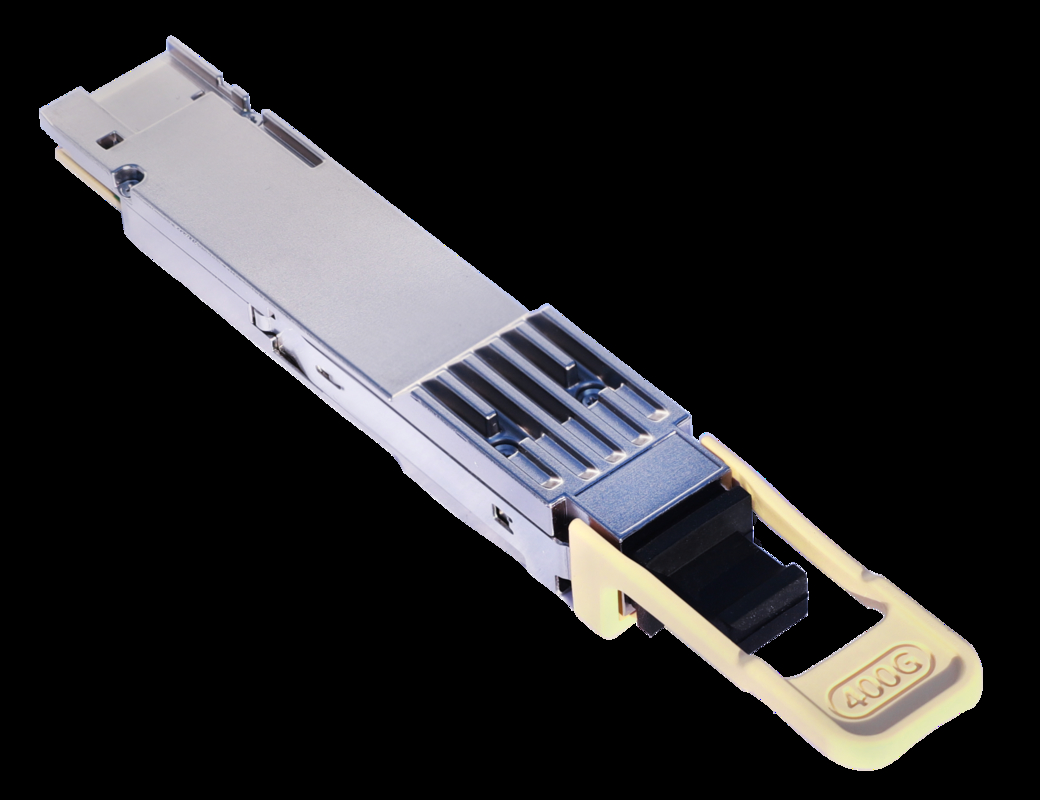

400G OSFP 112 SR4 CC-OSFP04SR4-12Dトランシーバー
1.1 400G OSFP 112 SR4 一般説明
このモジュールは,デジタル診断監視機能 (DDM) と制御機能を持つQSFP形式の熱接続可能な光ファイバートランシーバーである.400G QSFP112 SR4 モジュールは,100mまでのOM4マルチモードファイバーで点から点までの400Gb/sリンクを提供する4つの同一で独立したレーンを持っています.低コストの理想的なデータセンターの光学接続です
各レーンの中央波長は850nm波長である.低電力消費と優れたEMI性能により,ポート密度の高いシステム設計が可能である.製品設計と試験は,産業安全基準に従って行われます. トランシーバーは,米国FDA/CDRHおよびIEC 60825-1:2007 & IEC 60825-2:2004+A1+A2規格によるクラス1レーザー製品です.
トランシーバーは,ロックを通してホストシステムに組み込み,そこから簡単に放出できます.
トランシーバーは,単一の+3.3V電源で0oCから+70oCの操作ケース温度範囲で動作する.EMI抵抗性のために金属製のハウジングです.
1.2 400G OSFP 112 SR4 特徴
400G QSFP112 SR4 オプティカルトランシーバーは,以下の機能を提供しています.
. マルチモードファイバーで1レーンあたり100GBASEをサポートします. ホットプラグ可能なQSFP112タイプ1フォームファクター
425Gbps (4x 106.25Gbps) までのデータ速さ
. MMFで100mまで到達する ((OM4)
. 850nm VCSELレーザーとPIN受信機
高速I/O電気インターフェース (400GAUI-4) 単一MPO-12容器
作業室温: 0~+70°C RoHS 6/6 に準拠する
400G QSFP112 MSA と CMIS4 に適合する.0
|
電源 電圧
|
Vcc
|
-0だった5
|
3.6
|
V
|
|
貯蔵温度範囲12
|
TST
|
-40歳
|
85
|
°C
|
|
相対湿度12,3
|
RH
|
5
|
85
|
%
|
|
400G OSFP 112 SR4 注記:
1 絶対最大評価は,デバイスが発生するダメージを超えている. 2 推奨された運用条件と絶対最大格付けの間には,長期間の運用は意図されていません. 3 凝縮しない |
||||
|
パラメータ
|
400GBASE-SR4
|
|
|
|
申請コード
|
400G-SR4
|
|
|
|
スタンダード
|
IEEEStd802.3db&IEEEStd802.3ck について
|
|
|
|
データレート (Gb/s)
|
425Gb/s
|
|
|
|
パラメータ
|
400GBASE-SR4
|
ユニット
|
|
|
シグナリングレート 各レーン (範囲)
|
53.125±100ppm
|
GBd
|
|
|
モジュレーション形式
|
PAM4
|
-
|
|
|
中央波長 (範囲)
|
844~863 年
|
nm
|
|
|
RMSスペクトル幅1 (最大)
|
0.6
|
nm
|
|
|
平均打ち上げ力,各レーン最大
|
4
|
dBm
|
|
|
平均打ち上げ力,各レーン (分)
|
- 4つ6
|
|
|
|
外部光学調節幅 (OMAouter) 各レーン (max)
|
3.5
|
dBm
|
|
|
外側の光学調節幅 (OMAouter),各レーン (min) formax ((TECQ,TDECQ) ≤1.8 dB または1.8 |
¥26 -4.4+最大 (TECQ,TDECQ) |
dBm dBm |
|
|
PAM4 (TDECQ) のトランスミッターと分散封鎖,各レーン (最大)
|
4.4
|
dB
|
|
|
PAM4 (TECQ) への送信と封鎖,各レーン (最大)
|
4.4
|
dB
|
|
|
オーバーショット/アンダーショット (最大)
|
26
|
%
|
|
|
トランスミッター電源は,各レーン (最大)
|
2
|
dBm
|
|
|
絶滅比
|
2.5
|
dB
|
|
|
トランスミッター移行時間,各レーン (最大)
|
17
|
ps
|
|
|
オフトランスミターの平均発射力,各レーン (最大)
|
-30歳
|
dBm
|
|
|
RIN12OMA (最大)
|
-131
|
dB/Hz
|
|
|
オプティカル・リターン・ロスト・トレランス (最大)
|
12
|
dB
|
|
|
循環流量2
|
≥86% at19nm≤30% at4.5um
|
-
|
|
|
注記:
1RMSスペクトル幅はスペクトルの標準偏差です 2A1a.2型またはA1a型で測定されている場合.3A1a について450μmファイバー,IEC61280-1-4 に適合しない |
|
||
|
パラメータ
|
参照
|
価値
|
ユニット
|
|
シグナリングレート 各レーン (範囲)
|
120G だった3.4.1
|
53.125±50
ppm |
GBd
|
|
pk-pkinインプット電圧の公差容量 (min)
|
120G だった5.1
|
900
|
mV
|
|
平均回転損失の差分 (min)
|
120G だった3.3.2
|
方程式
(120G-2) |
dB
|
|
効果的収益損失,ERL (分)
|
120G だった3.4.3
|
8.5
|
dB
|
|
差異式終了不一致 (最大)
|
120G だった3.1.3
|
10
|
%
|
|
モジュール・ストレス・インプット試験1
|
120G だった3.4.2
|
120Gをご覧下さい3.4.2
|
|
|
単端電圧容量範囲 (min)
|
120G だった5.1
|
-0.4から33
|
V
|
|
DC普通モード電圧 (min) 2
|
120G だった5.1
|
-350ドル
|
mV
|
|
DC普通モード電圧 (最大) 2
|
120G だった5.1
|
2850
|
mV
|
|
注記:
1 120Gで指定されたBERを満たす.1.1. 2 ホストによって生成される DC 常動電圧. 仕様には,地上のオフセット電圧の影響が含まれます. |
|||
梱包と配送
すべての製品は,全新でオリジナルで密封されたパッケージに詰め込まれています.生産から出荷まで,開かれていません.これは,あなたが受け取る製品が完璧な状態であることを保証します.梱包過程中に高密度EPEパール綿や 静止性のない空気泡フィルムなどの プロフェッショナルなダッシュマテリアルを使ってスイッチや精密サーバー部品防震・防湿・防静的な環境で適切に保護できます 専門的な物流チームは 標準化されたパッケージング手順を厳格に遵守しますカスタマイズされた硬い紙箱を使います外包が頑丈で耐久性があるように テープで強化します
輸送の際には,様々な柔軟な輸送方法をお選びいただけます. 優先航空急便で,世界各地の主要都市に 48 時間以内に配達できます.費用対効果の高い国際専用物流 100以上の国や地域をカバーする貨物輸送の全過程は,物流情報システムによってリアルタイムで追跡されます.注文番号を入力していつでも商品の位置を確認できます. さらに,我々はすべての製品に1年間の保証サービスを提供します. 輸送中に非人間的なダメージが発生した場合,我々はすぐに無料の返品または交換を安排します.心配することなく安心して買い物できるように.
輸送の際には,様々な柔軟な輸送方法をお選びいただけます. 優先航空急便で,世界各地の主要都市に 48 時間以内に配達できます.費用対効果の高い国際専用物流 100以上の国や地域をカバーする貨物輸送の全過程は,物流情報システムによってリアルタイムで追跡されます.注文番号を入力していつでも商品の位置を確認できます. さらに,我々はすべての製品に1年間の保証サービスを提供します. 輸送中に非人間的なダメージが発生した場合,我々はすぐに無料の返品または交換を安排します.心配することなく安心して買い物できるように.
