メラノックスケーブル MFP7E10-N050 MPO-12/APCからMPO-12/APC 多モード光ファイバーケーブル
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N050（980-9I57Y-00N050） |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| モデル: | MFP7E10-N050 | 長さ: | 50のM |
|---|---|---|---|
| ファイバータイプ: | マルチモードOM4 | コネクタ: | MPO-12/APC（女性） |
| 挿入損失: | ≤0.37dB | 返品損失: | 35 dB以上 |
| ハイライト: | メラノックス FDRケーブル,QSFP+のメラノックス FDR,100g aocケーブル |
||
製品の説明

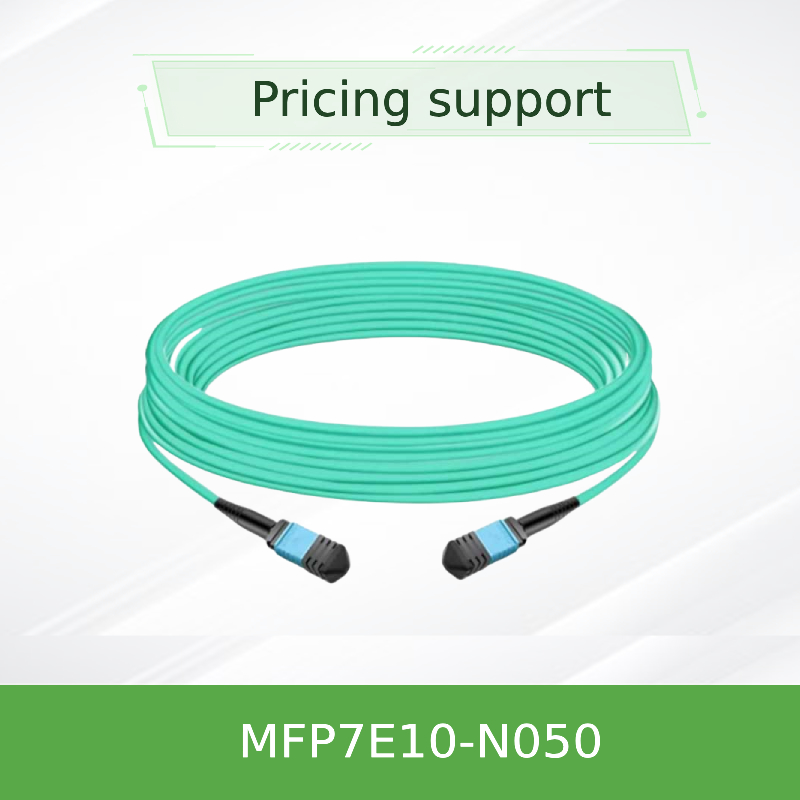

NVIDIA MFP7E10-N050 MPO-12/APC to MPO-12/APC マルチモード光ファイバーケーブル
1. 製品概要
NVIDIA MFP7E10-N050 は、最大リーチのデータセンター相互接続用に設計された高性能 50 メートル マルチモードファイバー (MMF) は、MPO コネクタに関する IEC 61754-7 を含む厳格な国際規格に適合しており、NVIDIA® Mellanox® ネットワーキングエコシステムとの互換性のために特別に設計されています。 です。このプレミアム は、送信チャネル (レーン 1-4) が一方の端子から他方の端子の受信チャネル (レーン 9-12) に接続される正確なタイプ B クロスオーバーファイバー配置を採用しています。特殊な 8 度の角度付き端面を備えた APC ポリッシュは、内部光学的バックリフレクションを偏向させ、MMA4Z00-NS OSFP DR8 モジュールを含む互換性のあるトランシーバー間の信号歪みを防ぎます。 は、両端に MPO-12/APC コネクタを備え、400GbE、InfiniBand NDR、および NVLink 環境で最適なデータ整合性を実現するために、角度付き物理コンタクト技術を利用して信号反射を最小限に抑えています。MFP7E10 シリーズは、スイッチ間およびスイッチとアダプター間の構成に、信頼性の高い低遅延接続を提供します。
2. 主な特徴
- プッシュプルラッチ付き MPO-12/APC to MPO-12/APC メスコネクタ
- 8ファイバーアクティブクロスオーバー (タイプ B) トポロジー
- アクア色のジャケット付き 50/125 µm マルチモード OM4 ファイバー
- 安全性を高める低煙ゼロハロゲン (LSZH-OFNR) ジャケット
- InfiniBand NDR、Ethernet、および NVLink プロトコルをサポート
- IEC 61754-7 および Telcordia GR-1435 規格に準拠
3. 技術と規格
MFP7E10 光ソリューションは、光学的バックリフレクションを -35dB 以下に大幅に低減する 8 度の角度付き APC ポリッシュ技術を採用しており、高速データ伝送における信号整合性の維持に不可欠です。この 光ファイバーケーブル は、MPO コネクタに関する IEC 61754-7 を含む厳格な国際規格に適合しており、NVIDIA® Mellanox® ネットワーキングエコシステムとの互換性のために特別に設計されています。4. 動作原理
この
パッシブ光ファイバーケーブル は、送信チャネル (レーン 1-4) が一方の端子から他方の端子の受信チャネル (レーン 9-12) に接続される正確なタイプ B クロスオーバーファイバー配置を採用しています。特殊な 8 度の角度付き端面を備えた APC ポリッシュは、内部光学的バックリフレクションを偏向させ、MMA4Z00-NS OSFP DR8 モジュールを含む互換性のあるトランシーバー間の信号歪みを防ぎます。5. 用途
データセンタースパインリーフアーキテクチャの相互接続
- 高性能コンピューティング (HPC) および AI クラスタネットワーク
- 機械学習インフラストラクチャおよびストレージエリアネットワーク
- ConnectX-7 アダプターからスイッチへの構成
- エンタープライズ環境における BlueField-3 DPU 相互接続
- 6. 仕様と選択ガイド
パラメータ
| 値 | モデル |
|---|---|
| MFP7E10-N050 | 長さ |
| 50 m | ファイバータイプ |
| マルチモード OM4 | コネクタ |
| MPO-12/APC (メス) | 挿入損失 |
| ≤ 0.37 dB | c |
| ≥ 35 dB | ジャケット材質 |
| LSZH-OFNR | 動作温度 |
| 0°C ～ 70°C | 最小曲げ半径 |
| 30 mm | ケーブル直径 |
| 3.0 ± 0.2 mm | 7. 利点 |
データセンターの拡張展開のための最大 50 メートルのリーチ
- バックリフレクションを低減する APC ポリッシュコネクタによる優れた信号整合性
- Quantum-2 スイッチを含む NVIDIA Mellanox エコシステム向けに最適化
- 重要な環境における安全性を高める柔軟で耐久性のある LSZH ジャケット
- OSFP、QSFP112、および DR8 トランシーバーとの幅広い互換性
- 8. サービスとサポート
包括的な 24 時間 365 日の技術コンサルテーション、グローバルな配送オプション、および専任のアフターサービスを提供しています。すべての製品には標準的なメーカー保証が含まれており、信頼性と性能を確保するために、認定された流通チャネルを通じて直接供給されています。
9. よくある質問
Q: MFP7E10-N050 でサポートされる最大距離はどれくらいですか？
A: この光ファイバーケーブルは、リンク内に 2 つのパッチパネルがあるマルチモード接続で最大 50 メートルをサポートしています。
Q: このケーブルを使用して、NVIDIA スイッチを ConnectX-7 アダプターに接続できますか？
A: はい、MFP7E10 パッシブ光ファイバーケーブルは、NVIDIA 環境でのスイッチとアダプター間の構成用に特別に設計されています。
Q: MPO-12/UPC コネクタと互換性がありますか？
A: いいえ、MPO-12/APC コネクタは、研磨角度が異なるため、MPO-12/UPC と互換性がありません。
Q: このケーブルはどのプロトコルをサポートしていますか？
A: この高性能光ファイバーケーブルは、InfiniBand NDR、Ethernet、および NVLink プロトコルをサポートしています。
10. 注意事項
MPO-12/UPC コネクタと混同しないでください。ファイバー研磨が互換性がないため、損傷する可能性があります
- 挿入する前に、必ず承認された光クリーニングツールでコネクタを清掃してください
- ケーブルは非導電性ですが、トランシーバーを取り扱う際には ESD 対策を講じてください
- ファイバーの損傷を防ぐために、最小曲げ半径 30mm を維持してください
- 使用しないときは、ダストキャップを取り付けた状態で元のパッケージに保管してください
