Mellanoxケーブル MFP7E20-N010 マルチモード MPO-12/APC - 2x MPO-12/APC パッシブ光ファイバーケーブル、10m
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E20-N010 |
| 書類: | MFP7E20-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 製品モデル: | MFP7E20-N010 | ケーブルタイプ: | マルチモードパッシブファイバーケーブル |
|---|---|---|---|
| 長さ: | 10 m | ファイバータイプ: | OM4、50/125 µm |
| コネクタ: | MPO-12/APC（女性） | 挿入損失: | ≤0.35 + 0.0004×L db |
| ハイライト: | QSFP+ メラノックス AOC,56Gb/S メラノックス AOC,10m qsfp+のaocケーブル |
||
製品の説明

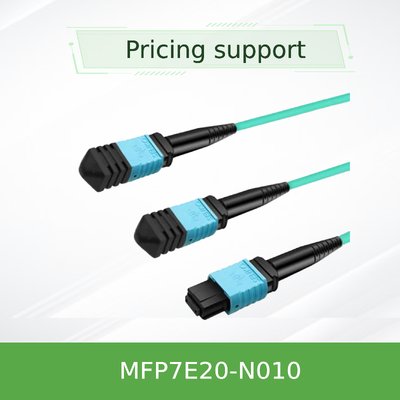

NVIDIA MFP7E20-N010 マルチモード MPO-12/APC - 2x MPO-12/APC パッシブ光ファイバーケーブル、10m
1. 製品概要
NVIDIA MFP7E20-N010 は、次世代データセンター相互接続向けに設計された、高性能マルチモード、4チャンネル - 2チャンネルスプリッターパッシブ光ファイバーケーブルです。この光ファイバーケーブルは、両端に MPO-12/APC コネクタを備え、最小限の背面反射と優れた信号完全性を保証します。InfiniBand NDR、Ethernet、NVLink を含む高速データ伝送プロトコルをサポートするように設計されており、高性能コンピューティングおよびストレージシステムを接続するための理想的なソリューションです。
2. 主な特徴
- 容易な設置と安全性の向上を実現する柔軟な丸型 LSZH (Low Smoke Zero Halogen) アウタージャケット
- 安全かつ迅速な接続/切断のためのプッシュプルラッチ機構
- 光学的背面反射を低減するための 8 度の角度研磨が施されたメス - メス MPO-12/APC コネクタ
- 最大 50 メートルまでの距離をサポートする 50/125 µm OM4 マルチモードファイバー
- トランシーバー間の直接接続のための Type-B クロスオーバーファイバーアライメント
- 信頼性と性能に関する Telcordia GR-1435 および IEC 規格に準拠
3. コアテクノロジーと規格
このパッシブ光ファイバーケーブルは、IEC 61754-7 および ANSI/TIA/EIA 604-5 に準拠した業界標準の MPO-12/APC コネクタを使用しています。角度付き物理コンタクト (APC) 研磨により、高速環境での信号品質の維持に不可欠な、35 dB 以上のリターンロスが保証されます。このケーブルは、InfiniBand NDR、400GbE、および NVLink プロトコルをサポートしており、さまざまな高性能アプリケーションに対応できます。
4. 動作原理
このケーブルは、一方の端からの送信レーンが反対側の端の受信レーンにルーティングされる Type-B クロスオーバー配線方式を使用しています。MPO-12/APC コネクタは、アライメントピンと穴を使用して正確なファイバー位置決めを行い、互換性のあるトランシーバーと正確にインターフェースします。8 本のアクティブファイバーは双方向通信を容易にし、4 本の追加ファイバーは強度メンバーとして機能します。
5. 典型的なアプリケーション
- NVIDIA スイッチの OSFP DR8 ツインポートトランシーバーを ConnectX-7 アダプターまたは BlueField-3 DPU に接続
- 高性能データセンターおよび HPC クラスター内の短距離光リンク
6. 仕様と選択ガイド
| パラメータ | 値 |
|---|---|
| 製品モデル | MFP7E20-N010 |
| ケーブルタイプ | マルチモードパッシブ光ファイバーケーブル |
| 長さ | 10 m |
| ファイバータイプ | OM4、50/125 µm |
| コネクタ | MPO-12/APC (メス) |
| 挿入損失 | ≤ 0.35 + 0.0004×L dB |
| リターンロス | ≥ 35 dB |
| ジャケットの色 | アクア |
| 動作温度 | 0°C ～ 70°C |
7. 利点と販売ポイント
- 低い挿入損失と高いリターンロスによる優れた光学的性能
- NVIDIA の高速トランシーバーおよびシステムとの互換性のために設計
- ミッションクリティカルな環境での安全性のための LSZH ジャケットによる堅牢な構造
- 箱から出してすぐに使える信頼性のために、事前に終端処理され、工場でテスト済み
8. サービスとサポート
24 時間年中無休の顧客相談と技術サポートを提供しています。すべての製品には保証が付いており、出荷前にテストされています。大量注文割引とカスタム長のオプションが利用可能です。
9. よくある質問
Q: このケーブルは QSFP112 トランシーバーで使用できますか？
A: はい、スプリッターエンドは OSFP および QSFP112 トランシーバーの両方と互換性があります。
Q: 最大サポート長はどれくらいですか？
A: このケーブルは、OM4 マルチモードファイバーで最大 50 メートルをサポートします。
Q: これはクロスオーバーケーブルですか、それともストレートケーブルですか？
A: これは Type-B クロスオーバーパッシブ光ファイバーケーブルです。
10. 取り扱いと注意点
- 嵌合する前に必ず光コネクタクリーナーを使用してください
- 取り付け準備ができるまで、ダストキャップを取り外さないでください
- 最小曲げ半径 30 mm 未満で曲げないでください
- MPO-12/APC と MPO-12/UPC コネクタを混同しないでください
