ブランド名:
Mellanox
モデル番号:
MFS1S50-H005E
私達に連絡しなさい

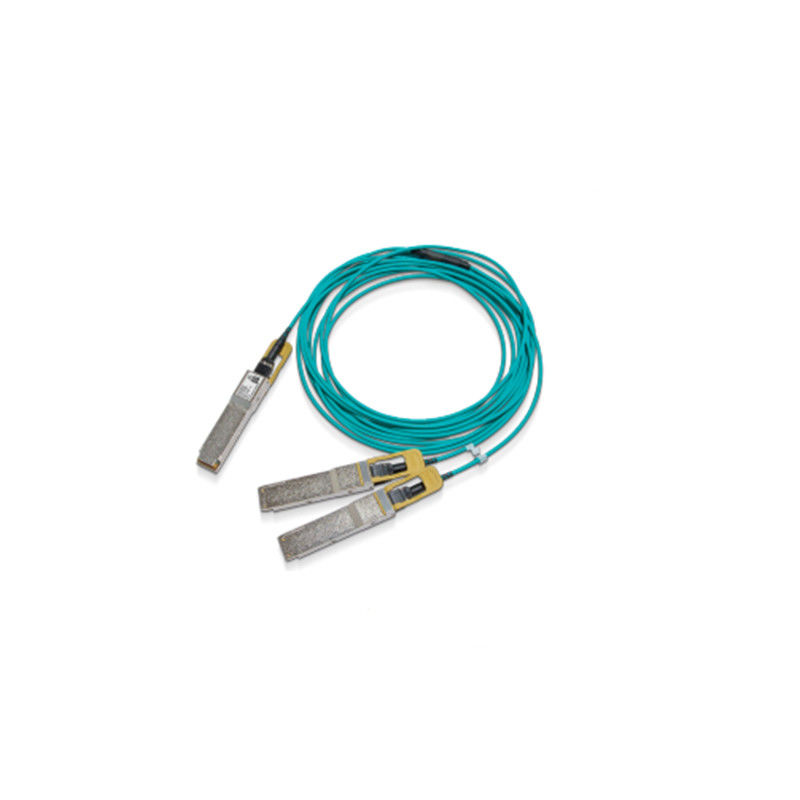

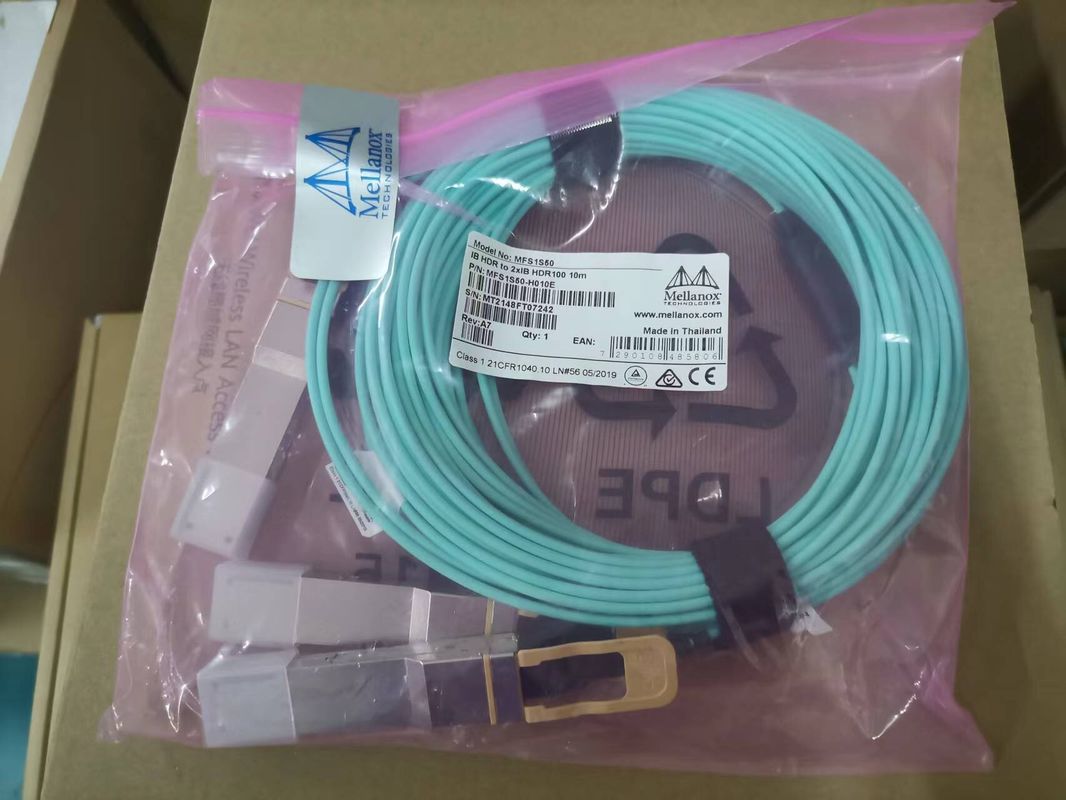

Mellanox® MFS1S50-HxxxEはVCSELベースのQSFP56 （縦キャビティ表面出るレーザー）、2 x 100Gb/sの200Gb/s InfiniBand HDR （高いデータ転送速度）システムの使用のために設計されている活動的な光学ディバイダー ケーブル（AOC）への費用効果が大きい200Gb/sである。
MFS1S50-HxxxEケーブルはQSFP56プラグイン可能な解決のためのSFF-8665と迎合的である。それは1つの側面の200Gb/sコネクターが付いているシステム装置とスイッチおよび2つのサーバーのような反対側の2つの別々の100Gb/sコネクター間の結合性を、提供する。ケーブルは単一QSFP56端の4つのMMF （多モード繊維）の組のそれぞれからの二重組のQSFP56 multiportの端のそれぞれにデータ信号を接続する。ケーブルの各QSFP56端はプロダクトを提供する上位システムによって読むことができる情報を監察するEEPROMおよび状態から成り立つ。
厳密な生産のテストは最もよいout-of-the-box設置経験、性能および耐久性を保障する。
活動的な繊維ケーブルの解決がデータ センタにパワー有効な結合性を提供するMellanoxの独特な質は相互に連結する。それらは安価でより高い左舷帯域幅、密度およびconfigurability、およびデータ センタの減らされた電力要求事項可能にする。
NVIDIA® MFS1S50はVCSELベースのQSFP56 （縦キャビティ表面出るレーザー）、2 x 100Gb/sの200Gb/s InfiniBand （IB） HDR （高いデータ転送速度）システムの使用のために設計されている活動的な光学ディバイダー ケーブル（AOC）への費用効果が大きい200Gb/sである。
MFS1S50ケーブルはQSFP56プラグイン可能な解決のためのSFF-8665と迎合的である。それは1つの側面の200Gb/sコネクターが付いているシステム装置とスイッチおよび2つのサーバーのような反対側の2つの別々の100Gb/sコネクター間の結合性を、提供する。ケーブルは単一QSFP56端の4つのMMF （多モード繊維）の組のそれぞれからの二重組のQSFP56 multiportの端のそれぞれにデータ信号を接続する。ケーブルの各QSFP56端はプロダクトを提供する上位システムによって読むことができる情報を監察するEEPROMおよび状態から成り立つ。
NVIDIAの独特質ケーブルの解決はデータ センタにパワー有効な結合性を相互に連結する提供する。それは安価でより高い港の帯域幅、密度およびconfigurability、およびデータ センタの減らされた電力要求事項可能にする。
厳密な生産のテストは最もよいout-of-the-box設置経験、性能および耐久性を保障する。
発注情報
|
命令の部品番号
|
記述
|
|---|---|
| MFS1S50-H003V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、3mへの200Gb/s |
| MFS1S50-H005V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、5mへの200Gb/s |
| MFS1S50-H010V | NVIDIAの活動的な光ケーブル、200Gb/sへの2x100Gb/s IB HDR、QSFP56への2xQSFP56、10m |
| MFS1S50-H015V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、15mへの200Gb/s |

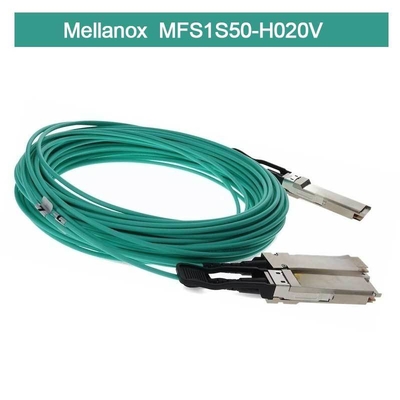

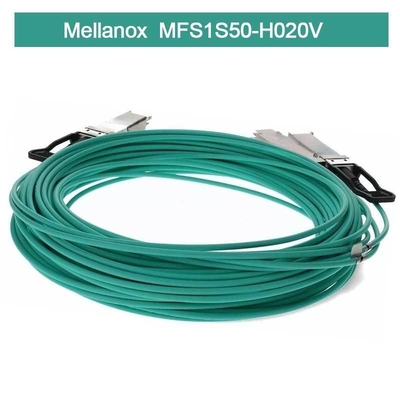

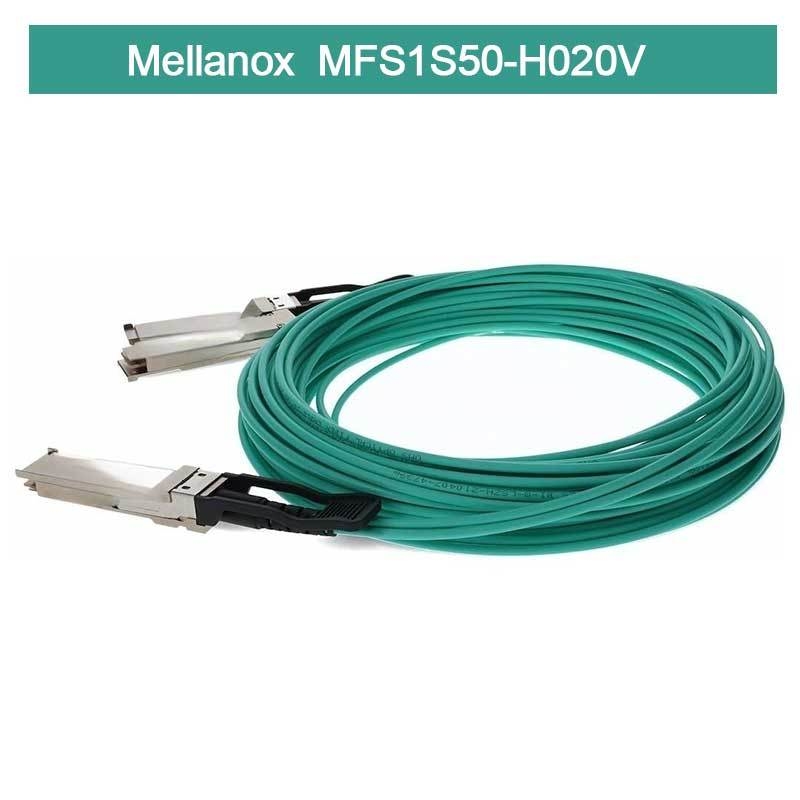

| MFS1S50-H020V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、20mへの200Gb/s |
| MFS1S50-H030V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、30mへの200Gb/s |
絶対最高評価は装置への損傷が起こるかもしれない評価である。
操作上の指定と絶対最高評価間の延長された操作は意図されていないし、永久的な装置低下をもたらすかもしれない。
|
変数
|
分
|
最高
|
単位
|
|---|---|---|---|
| 供給電圧 | -0.3 | 3.6 | V |
| データ入力の電圧 | -0.3 | 3.465 | V |
| 操作量の電圧 | -0.3 | 4.0 | V |
| 損傷閾値 | 3.4 | --- | dBm |
このテーブルはプロダクトのための環境の指定を示したものだ。
|
変数
|
分
|
最高
|
単位
|
|---|---|---|---|
| 保管温度 | -40 | 85 | °C |
このセクションは正常運営のための価値の範囲を示す。ホスト板電源のろ過はSFF委員会Spec.で推奨しているように設計されているべきである。
|
変数
|
分
|
タイプ
|
最高
|
単位
|
ノート
|
|---|---|---|---|---|---|
| 供給電圧（Vcc） | 3.135 | 3.3 | 3.465 | V | --- |
| パワー消費量200Gb/sの端 | --- | 4.5 | 5.0 | W | --- |
| パワー消費量100Gb/sの端 | --- | 3.0 | 3.5 | W | --- |
| 供給の騒音の許容（10Hz – 10MHz） | 66 | --- | --- | mVpp | --- |
| 作動の場合温度 | 0 | --- | 70 | °C | --- |
| 作動の相対湿度 | 5 | --- | 85 | % | --- |
|
変数（車線ごとに）
|
分
|
タイプ
|
最高
|
単位
|
|---|---|---|---|---|
| 率に信号を送ること | -100 PPM | 53.125 | +100 PPM | GBd |
| 差動TP1aで振動をデータ入力 | TBD | --- | 900 | mVpp |
| TP4の差動データ出力の振動 | --- | --- | 900 | mVpp |
| 近端ESMW | 0.265 | --- | --- | UI |
| 近端出力目の高さ | 70 | --- | --- | mVpp |
| 出力遷移時間、20%から80% | 9.5 | --- | --- | ps |
注:
このプロダクトはESDのレベルと互換性がある典型的なデータ センタのオペレーティング環境のそして証明される規定する承諾セクションにリストされている標準に従って。プロダクトはすべてのコネクターの蓋カバーによって船積みの間にそれを保護するために出荷される。高速ケーブルおよび光学トランシーバーの正常な処理および操作では、ESDはサーバー/スイッチのQSFPのおりに挿入の間に心配である。それ故に、注意を扱う標準的なESDは観察されなければならない。これらはケーブル/トランシーバーが得られたり/挿入されるところはどこでも基づかせていた手首/靴の革紐およびESDの床の使用を含んでいる。取付けがシステム レベルESDの条件に応じてあった後ホスト装置のシャーシの外面への静電放電。
トランシーバーは現在のサージへのそして電圧でき事上の露出によって傷つけることができる。絶対最高評価で定義される条件への露出を制限するために心配を取りなさい。静電気の排出に敏感な装置のために常態を注意を扱うことを観察しなさい。トランシーバーは電気および光学港のダスト・キャップによって出荷される。光学港の帽子は繊維ケーブルが接続したないとき常にきちんと整うべきである。光コネクタはケーブル帽子がない時はいつでも露出される引込められたコネクターの表面を備えている。
繊維ケーブルの挿入前に、それから汚染を防ぐためにケーブル コネクタをきれいにしなさい。ダスト・キャップは光学がきれいに残り、付加的なクリーニングが必要なべきではないことを保障する。汚染の場合に、標準的なクリーニング用具および方法は使用されるべきである。液体は加えられてはならない。
完全な解決はネットワーキングにワン ストップ ショップを提供するためにProvider.Weを積み重ねる。ソフトウェア（OSの管理、ファームウェア）へのハードウェアから（スイッチ、NICsは、相互に連結する）および、私達の広い有価証券満たすあなたのネットワーキングの必要性を支えなさい。ネットワークを越えて、私達の生態系は他のNVIDIAプロダクトとの両立性、また主パートナーおよびOEMsからの供物を保障する。
+ InfiniBandまたはRoCEのサーバーおよびStorage.Whetherの加速の塗布のための性能オフロードすれば、主作業負荷を、定義される私達のソフトウェアDPUによって隔離してハードウェアによっては加速される供物適用ネットワーク管理ではなくにあなたの計算および貯蔵資源を捧げることを可能にする。
インターオペラビリティ
AOCsとテストされる構成のためにシステム レベル プロダクト（SLP）資格のレポートを参照しなさい。
AOCは選り抜き記録0x57-0x58へ書くことによって制御される率を支える。2ビットはバイト0x57 （87dec、Rxn_Rate_Select）およびバイト0x58 （88dec、Txn_Rate_Select）の各送信機の車線のための2ビットの各受信機の車線にSFF-8636 Rev.で定義されたように4つまでのbitratesを、指定するために2.9.2のテーブル6-5 XN_RATE_SELECTの符号化割り当てられる。4つの車線はすべて同じ率の選り抜き価値があるように要求される。
下のテーブルは各率の選り抜き設定のために率を指定したものだ。
|
率の選り抜き価値
|
作動率（GBd）
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
|
変数 |
価値 | 単位 | |
|---|---|---|---|
| 直径 | 3 +/-0.2 | mm | |
| 最低の曲げ半径 | 30 | mm | |
| 長さの許容 | 長さ < 5="" m=""> | +300 /-0 | mm |
| 5つのmの≤の長さ < 50="" m=""> | +500/-0 | ||
| 50のmの≤の長さ | +1000 /-0 | ||
| ケーブル色 | 水 | --- | |
