ブランド名:
Mellanox
モデル番号:

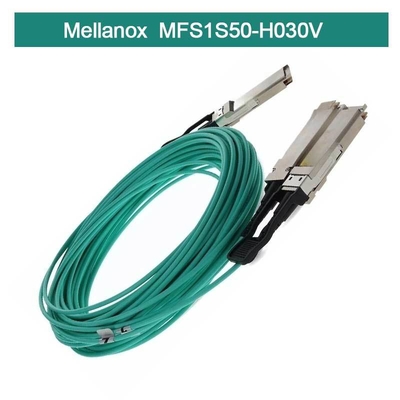

MFS1S50-H030V
私達に連絡しなさい
Mellanox® MFS1S50-HxxxEはVCSELベースのQSFP56 （縦キャビティ表面出るレーザー）、2 x 100Gb/sの200Gb/s InfiniBand HDR （高いデータ転送速度）システムの使用のために設計されている活動的な光学ディバイダー ケーブル（AOC）への費用効果が大きい200Gb/sである。
MFS1S50-HxxxEケーブルはQSFP56プラグイン可能な解決のためのSFF-8665と迎合的である。それは1つの側面の200Gb/sコネクターが付いているシステム装置とスイッチおよび2つのサーバーのような反対側の2つの別々の100Gb/sコネクター間の結合性を、提供する。ケーブルは単一QSFP56端の4つのMMF （多モード繊維）の組のそれぞれからの二重組のQSFP56 multiportの端のそれぞれにデータ信号を接続する。ケーブルの各QSFP56端はプロダクトを提供する上位システムによって読むことができる情報を監察するEEPROMおよび状態から成り立つ。
厳密な生産のテストは最もよいout-of-the-box設置経験、性能および耐久性を保障する。
活動的な繊維ケーブルの解決がデータ センタにパワー有効な結合性を提供するMellanoxの独特な質は相互に連結する。それらは安価でより高い左舷帯域幅、密度およびconfigurability、およびデータ センタの減らされた電力要求事項可能にする。

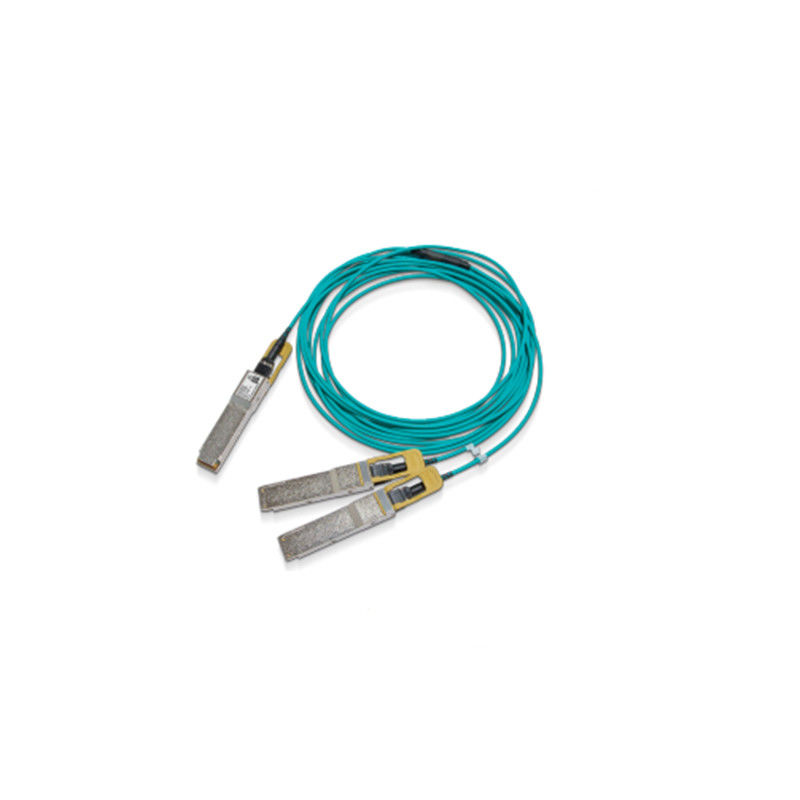

NVIDIA® MFS1S50はVCSELベースのQSFP56 （縦キャビティ表面出るレーザー）、2 x 100Gb/sの200Gb/s InfiniBand （IB） HDR （高いデータ転送速度）システムの使用のために設計されている活動的な光学ディバイダー ケーブル（AOC）への費用効果が大きい200Gb/sである。
MFS1S50ケーブルはQSFP56プラグイン可能な解決のためのSFF-8665と迎合的である。それは1つの側面の200Gb/sコネクターが付いているシステム装置とスイッチおよび2つのサーバーのような反対側の2つの別々の100Gb/sコネクター間の結合性を、提供する。ケーブルは単一QSFP56端の4つのMMF （多モード繊維）の組のそれぞれからの二重組のQSFP56 multiportの端のそれぞれにデータ信号を接続する。ケーブルの各QSFP56端はプロダクトを提供する上位システムによって読むことができる情報を監察するEEPROMおよび状態から成り立つ。
発注情報
|
命令の部品番号
|
記述
|
|---|---|
| MFS1S50-H003V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、3mへの200Gb/s |
| MFS1S50-H005V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、5mへの200Gb/s |
| MFS1S50-H010V | NVIDIAの活動的な光ケーブル、200Gb/sへの2x100Gb/s IB HDR、QSFP56への2xQSFP56、10m |
| MFS1S50-H015V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、15mへの200Gb/s |
| MFS1S50-H020V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、20mへの200Gb/s |
| MFS1S50-H030V | NVIDIAの活動的な光ケーブル、2x100Gb/s IB HDR、QSFP56への2xQSFP56、30mへの200Gb/s |
絶対最高評価は装置への損傷が起こるかもしれない評価である。
操作上の指定と絶対最高評価間の延長された操作は意図されていないし、永久的な装置低下をもたらすかもしれない。
静電放電（ESD）
このプロダクトはESDのレベルと互換性がある典型的なデータ センタのオペレーティング環境のそして証明される規定する承諾セクションにリストされている標準に従って。プロダクトはすべてのコネクターの蓋カバーによって船積みの間にそれを保護するために出荷される。高速ケーブルおよび光学トランシーバーの正常な処理および操作では、ESDはサーバー/スイッチのQSFPのおりに挿入の間に心配である。それ故に、注意を扱う標準的なESDは観察されなければならない。これらはケーブル/トランシーバーが得られたり/挿入されるところはどこでも基づかせていた手首/靴の革紐およびESDの床の使用を含んでいる。取付けがシステム レベルESDの条件に応じてあった後ホスト装置のシャーシの外面への静電放電。
トランシーバーは現在のサージへのそして電圧でき事上の露出によって傷つけることができる。絶対最高評価で定義される条件への露出を制限するために心配を取りなさい。静電気の排出に敏感な装置のために正常な処理の注意を観察しなさい。トランシーバーは電気および光学港のダスト・キャップによって出荷される。光学港の帽子は繊維ケーブルが接続したないとき常にきちんと整うべきである。光コネクタはケーブル帽子がない時はいつでも露出される引込められたコネクターの表面を備えている。
繊維ケーブルの挿入前に、それから汚染を防ぐためにケーブル コネクタをきれいにしなさい。ダスト・キャップは光学がきれいに残り、付加的なクリーニングが必要なべきではないことを保障する。汚染の場合に、標準的なクリーニング用具および方法は使用されるべきである。液体は加えられてはならない。
AOCsとテストされる構成のためにシステム レベル プロダクト（SLP）資格のレポートを参照しなさい。
AOCは選り抜き記録0x57-0x58へ書くことによって制御される率を支える。2ビットはバイト0x57 （87dec、Rxn_Rate_Select）およびバイト0x58 （88dec、Txn_Rate_Select）の各送信機の車線のための2ビットの各受信機の車線にSFF-8636 Rev.で定義されたように4つまでのbitratesを、指定するために2.9.2のテーブル6-5 XN_RATE_SELECTの符号化割り当てられる。4つの車線はすべて同じ率の選り抜き価値があるように要求される。
下のテーブルは各率の選り抜き設定のために率を指定したものだ。
|
率の選り抜き価値
|
作動率（GBd）
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
LinkX AOCケーブルはプラグイン可能な小さい形態要因（SFP）およびプラグイン可能なクォードの小さい形態要因（QSFP）と10および25G非ゼロ戻りで利用できる（NRZ）、および50G 4レベルの脈拍広さ調節（PAM4）ライン率。端末相互構成の100%工場テストによって、LinkXすべてのAOCケーブルは業界標準および競争相手と比較される極端に低いBERを提供する。これはシステム パフォーマンスおよび信頼性を改善し、最高の端末相互の性能の最適の信号の保全性を保障する。
軽量、高い気流、長い範囲
LinkX AOCケーブルはコネクタ付のトランシーバー上の低価格、高価な提案そして高められた信頼性による雲およびスーパーコンピュータで広く使用される。LinkX AOCsのマッチは直接付加の銅（DAC）ケーブルとして同じディバイダー構成しかしより軽く、より適用範囲が広い、より多くの気流を割り当て、そして30-100メートルまで拡張するより長い範囲を支える。AOCsがイーサネットおよびイーサネット貯蔵の生地（ESF）にNVIDIAのGPUベースの人工知能システムをつなぐのに広く使用されている。
FAQ
Q1.Whatは私達から買うことができるか。
:Mellanox、アルバ、Rukusの極度なブランド プロダクト、スイッチを含んで、ネットワーク カード、ケーブル、アクセス
ポイント、等。
受渡し日についてのQ2.Howか。
:通常3-5仕事日かかる。特定のモデルのために、在庫を点検するために私達に連絡しなさい。ついに、
実際の相談は勝つ。私達はできるだけ早く渡すために全力を尽くす。
Q3.Whatはあなたの保証期間であるか。
:私達は時間12か月の保証の供給する。
出荷方法についてのQ4.Howか。
:私達はFedex/DHL/UPS/TNTを使用し、他の空気輸送、海の輸送はまた実行可能である。1つではワード、
私達はほしかったこと郵送物をすることができる。
Q5.Can私はあるサンプルを得るか。
:はい、サンプル順序は質の点検および市場テストのために利用できる。ただサンプル費用を支払う必要がある
そして明白な費用。
Q6.Whatはあなたの中心の強さであるか。
:好ましい価格および完全なアフターセールスの直接の供給の、元および新製品。
私達にあなたの照会を直接送りなさい
