2m HDR100 Mellanox DACケーブルの直接付加繊維ケーブルMCP7H50-H002R26 MCP7H50-V0xxR QSFP56
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP7H50-H002R26 |
| 書類: | MCP7H50-H002R26.pdf |
お支払配送条件:
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 状態: | 新品とオリジナル | 可用性: | ストック |
|---|---|---|---|
| 保証時間: | 1年 | テクノロジー: | インフィニバンド |
| 最大速度: | HDRへの2xHDR100 | データレート: | 200Gb/sへの100Gb/s |
| 供給電圧: | -0.3〜3.6V | データ入力電圧: | -0.3〜3.465V |
| 制御入力電圧: | -0.3〜4.0V | 損傷のしきい値: | 3.4dbm |
| ハイライト: | 2m Mellanox DACケーブル,HDR100 Mellanox DACケーブル,2mの直接付加繊維ケーブル |
||
製品の説明

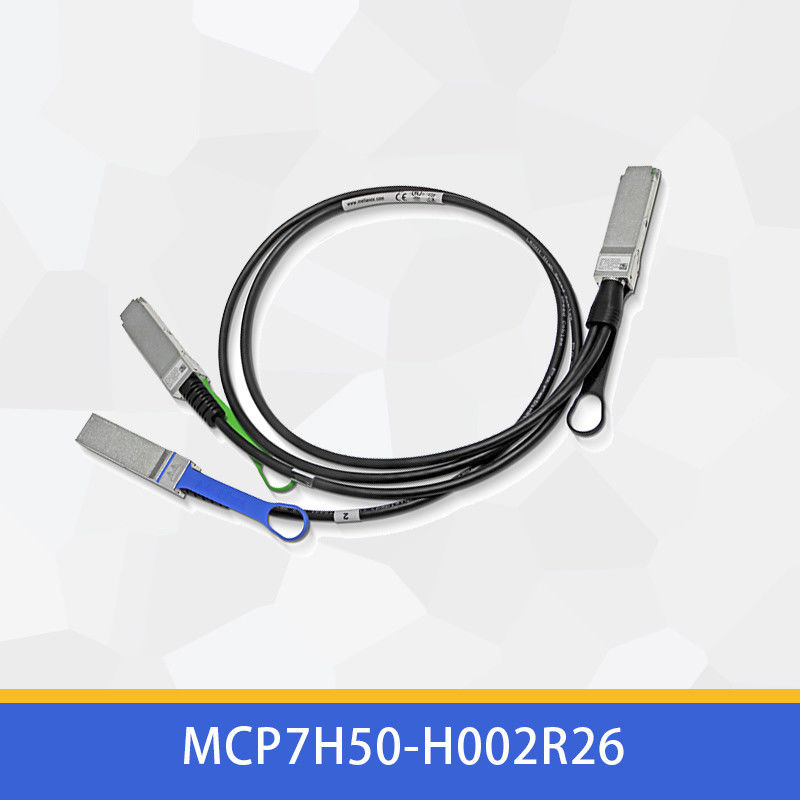

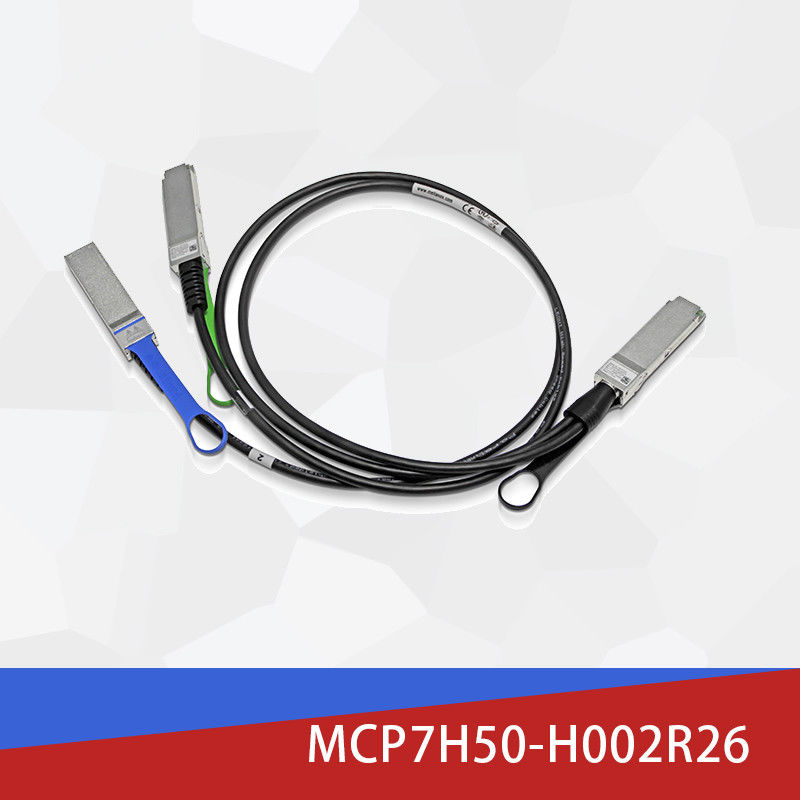

メラノックス MCP7H50-H002R26: 200G HDRからダブル 100G HDR100 ブレイクアウト DACケーブル
業績 ハイライト
帯域幅最適化
200G HDR 帯域幅をゼロのアクティブ 電力要求で2つの独立した 100G HDR100 チャネルに分割する
先進的な信号完全性
PAM4 モジュレーション技術により,1E-15より優れたBERで例外的なデータ送信が確保される.
製品概要
メラノックス MCP7H50-H002R26は高性能の直接結合銅 (DAC) ブレークアウトソリューションで,従来のパシブファイバーケーブルこの革新的なインターコネクトは 効率的に単一の200Gb/sの InfiniBand HDRポートを 2つの独立した100Gb/sの HDR100接続に変換しますデータセンターに最適なパフォーマンス組み合わせを提供高密度のネットワーク環境における電力効率とコスト効率
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 製品モデル | MCP7H50-H002R26 |
| データレート設定 | 200G HDR から 2×100G HDR100 |
| インターコネクトタイプ | 直接結合銅 (DAC) |

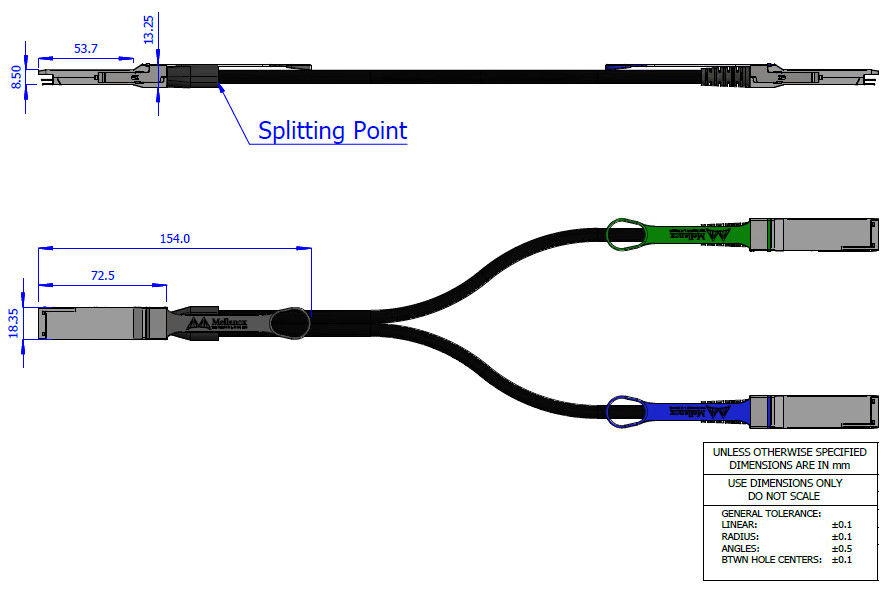

| ケーブルの長さ | 2m (±0.05mの許容度) |
| コネクタインターフェイス | QSFP56 から 2×QSFP56 |
| ワイヤー・ゲージャー | 26 AWG |
| 電力消費量 | <0.1W (受動式動作) |
| 動作温度 | 0°Cから70°C |
| 準拠基準 | IBTA HDR,SFF-8665,SFF-8636,RoHS |
| 特性インペデンス | 100Ω (90-110Ω範囲) |
テクノロジーの導入
この先進的なパシブファイバーケーブル代替手段は高度な 4×50Gb/s PAM4 モジュレーション技術を利用し,すべての伝送チャンネルに優れた信号完整性を提供します. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface伝統的な光ファイバーシステムに強力な代替手段を提供する.
運用方法
MCP7H50-H002R26は 知的受動電気ブリッジとして機能しますQSFP56コネクタ (200G HDRに対応) から2つの独立した QSFP56コネクタ (それぞれ100G HDRに対応) に高速信号を効率的にルーティングするこの洗練されたパシブファイバーケーブルreplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference信頼性の高いデータ転送を保証します.
アプリケーション環境
この高密度の相互接続ソリューションは,現代のインフラストラクチャの要求に最適です.
データセンターネットワーク
ハイパースケール環境のためのスピンリーフアーキテクチャとトップ・オブ・ラック接続性
高性能 コンピューティング
科学研究と工学シミュレーションのためのクラスター相互接続
AIと機械学習
深い学習の枠組みのための訓練クラスターの接続性
貯蔵システム
SANとNASストレージソリューションのための高速接続
競争上の利点
MCP7H50-H002R26は,アクティブ光ケーブルと以前の世代の銅ソリューションの両方に比べて重要な利点を提供します.
- 経済的効率性同等のアクティブ光学ソリューションと比較して約35~45%のコスト削減を提供します.
- パワー最適化活性光ケーブルでは2-3Wと比較して0.1W未満の消費
- 信頼性の向上パシブ デザイン は,アクティブ コンポーネント に 関する 障害 点 を 排除 する
- 遅延が減る電気信号伝送は,光学変換システムよりも遅延が低い
- 環境安全LSZHのジャケットとハロゲンのない建築は施設の安全基準を向上させる
- 熱管理:低電力消費は,密度の高い配置で冷却要件を減少させる
支援サービス
メラノックスは MCP7H50-H002R26 のための包括的なサポートインフラストラクチャを提供しています.
- 材料と製造欠陥をカバーする1年間の限られたハードウェア保証
- 統合の課題に対する専門家の支援を伴うグローバル技術支援ネットワーク
- 大規模展開シナリオのためのカスタム構成サービス
- 標準的な注文は2〜3週間以内に完了し,迅速なオプションも利用できます
- 異質な環境における互換性の検証サービス
よく 聞かれる 質問
このDACソリューションがサポートできる最大距離は?
MCP7H50-H002R26は,3メートルまでの短距離アプリケーション用に設計されており,データセンター環境におけるラックスケールおよび隣接ラック接続に特に適しています.
このケーブルは メラノックス以外の機器と互換性がありますか?
メラノックスシステムに最適化されていますがパシブファイバーケーブル代替は業界標準に準拠しており,一般的にInfiniBand HDRと互換性のあるQSFP56インターフェースをサポートする他のベンダーの機器と互換性があります.
このケーブルにはどんな保守が必要ですか?
MCP7H50-H002R26は,受動性ソリューションとして,物理的な損傷の定期的な視覚検査以外,最小限の保守を必要とし,コネクタが清潔で残骸のない状態を維持することを保証します.
設置ガイドライン
最適な性能と長寿を確保するために
- 単一の曲がりで 34mm,繰り返された曲がりで 68mm の最小曲がり半径を維持する
- 鋭い曲がり,特にストレスが集中するコネクタインターフェースの近くで避けます
- 処理および設置手順中に適切なESD予防措置を実施する
- 導入前にホストシステムのファームウェアとドライババージョンとの互換性を確認する
- 厳格に指定された温度 (0°C~70°C) と湿度 (5%~85%) の範囲内で動作する
- 設置前および保守サイクル中に,接続器を定期的に検査し,残骸や損傷を確認する.
