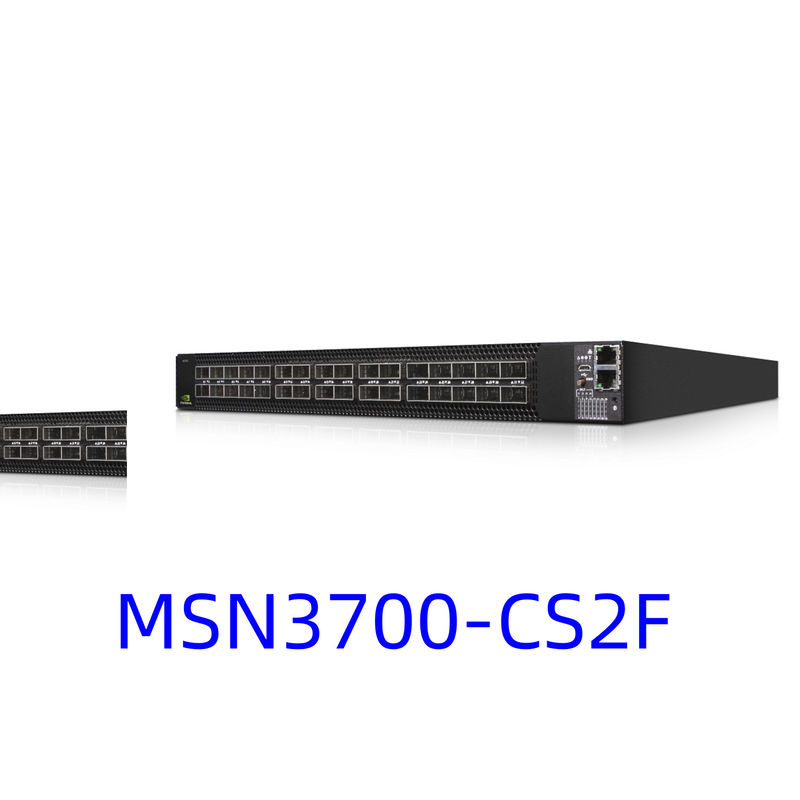

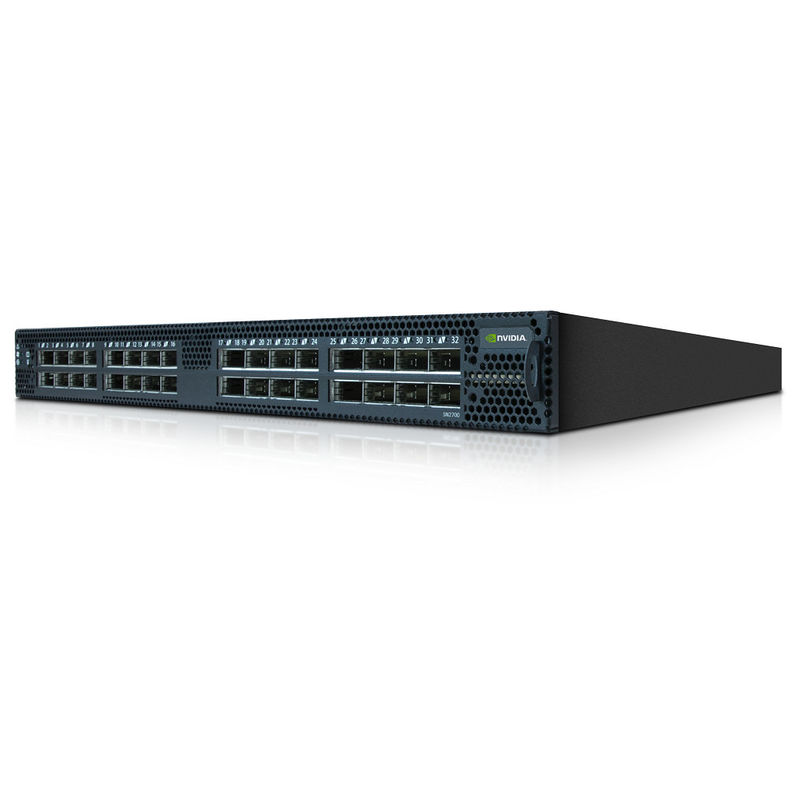

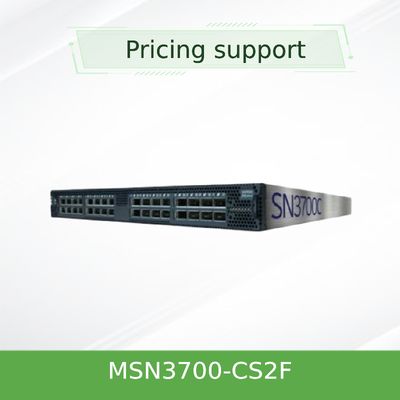

NVIDIA Spectrum SN3000 MSN3700-CS2F: 高密度100GbEオープンネットワーキングスイッチ

1. 製品概要

MSN3700-CS2Fは、NVIDIAのSpectrum SN3000シリーズの1Uフォームファクタネットワークスイッチで、10/25GbEサーバー接続用にポートを分割する柔軟性を備え、32ポートの100GbE接続を提供します。Spectrum-2 ASICアーキテクチャに基づいて構築されたこのオープンイーサネットスイッチは、6.4Tb/sのスループットを実現し、最新のデータセンタースパインおよびリーフ展開に最適なソリューションです。NVIDIA Onyxを含む複数のオペレーティングシステムをサポートしており、このネットワークスイッチは、クラウド、エンタープライズ、およびハイパフォーマンスコンピューティング環境に比類のない柔軟性とパフォーマンスを提供します。

2. 主な特徴

• 100GbE、50GbE、40GbE、および25GbE速度をサポートする32 x QSFP28ポート
• 最大128 x 10/25GbE接続をサポートするポート分割機能
• 6.4Tb/sのスイッチング容量と47.6億パケット/秒の転送レート
• 一貫した425nsの遅延を持つカットスルー・スイッチング
• バースト吸収のための42MBの完全共有パケットバッファ
• N+1ファン冗長性を備えたデュアルホットスワップ可能な電源（AC）
• NVIDIA Onyxネットワークオペレーティングシステムをプリインストール

3. 高度な技術

SN3000シリーズは、NVIDIAのSpectrum-2 ASICを搭載し、以下をサポートしています。

• GPUダイレクトネットワーキング用のRoCE（Converged Ethernet over RDMA）
• ハードウェアアクセラレーションによるVXLANルーティングとブリッジング
• What Just Happened（WJH）テクノロジーによる高度なテレメトリ
• リアルタイムモニタリングのためのインバンドネットワークテレメトリ（INT）
• ディープパケットインスペクション（最大512バイト）を備えたプログラマブルパイプライン
• ネットワークオペレーティングシステムの柔軟性のためのONIEを含むオープンイーサネット規格

4. 動作アーキテクチャ

MSN3700-CS2Fは、すべてのポート間でメモリを動的に割り当て、公平な帯域幅配分を保証し、ヘッドオブラインブロッキングを防ぐ完全共有パケットバッファアーキテクチャを利用しています。スイッチはカットスルーモードで動作し、フレーム全体を保存することなく、ヘッダーが処理された直後にパケットを転送します。このアプローチは、ラインレートのパフォーマンスを維持しながら、遅延を最小限に抑えます。Spectrum-2 ASICは、VXLANルーティングやネットワークアドレス変換などの複雑な操作であっても、単一パスでパケットを処理します。

5. 展開シナリオ

• 100GbEファブリック接続をサポートするデータセンタースパインレイヤー
• 25GbEサーバー接続用の高密度リーフスイッチ
• NVIDIA GPUDirect用のRoCEをサポートするAI/MLクラスタネットワーキング
• VXLANオーバーレイネットワークを備えたクラウドインフラストラクチャ
• NVMe over Fabrics（NVMe-oF）をサポートするストレージファブリック
• 低遅延と高スループットを必要とする金融取引ネットワーク

6. 技術仕様

7. 競争上の優位性

• 1Uフォームファクタにおける業界をリードするポート密度
• 完全共有パケットバッファにより、公平な帯域幅割り当てを保証
• 高度なテレメトリ機能により、平均解決時間（MTTR）を短縮
• オープンイーサネット設計により、ベンダーロックインを防止
• 競合他社よりも10倍多くのトンネルを備えた優れたVXLANスケーリング
• ブレイクアウトケーブルを使用して1GbEから100GbEまでの柔軟なポート速度
• GPUダイレクトワークロードに対する包括的なRoCEサポート

8. サービスとサポート

MSN3700-CS2Fには、1年間の標準限定ハードウェア保証（14営業日のターンアラウンド）が付属しています。オプションのプレミアムサポートサービスには、翌営業日のアドバンス交換、4時間の技術者派遣、およびリモート技術支援が含まれます。NVIDIAは、ネットワークインフラストラクチャの設計、実装、および最適化に関するプロフェッショナルサービスを提供しています。

9. よくある質問

Q: このスイッチは他のネットワークオペレーティングシステムで使用できますか？
A: はい、NVIDIA Onyxがプリインストールされていますが、Cumulus LinuxやSONICを含む、ONIE互換のネットワークオペレーティングシステムをサポートしています。

Q: どのような種類のトランシーバーとケーブルがサポートされていますか？
A: このスイッチは、100GbE SR4、LR4、CWDM4、およびPSM4光学系を含む、幅広いDAC、AOC、およびファイバートランシーバーをサポートしています。

Q: このスイッチはRoCE展開に適していますか？
A: はい、Spectrum-2 ASICは、輻輳制御とトラフィック分離機能を備えた堅牢なRoCEサポートを提供します。

Q: スイッチの消費電力はどのくらいですか？
A: 標準的な消費電力は300Wで、ポート構成と使用状況に応じて最大400Wです。

10. インストールと運用に関する注意点

• スイッチ周辺の空気の流れを確保してください
• 展開前にトランシーバーとケーブルの互換性を確認してください
• 指定された環境条件（0°C～40°C、湿度5～85％）内で操作してください
• インストール中は適切なESD対策に従ってください
• CB、CE、cTUVus、およびCUを含む安全規格に準拠しています
• EMCコンプライアンスには、FCC、ICES、RCM、およびVCCI認証が含まれます
