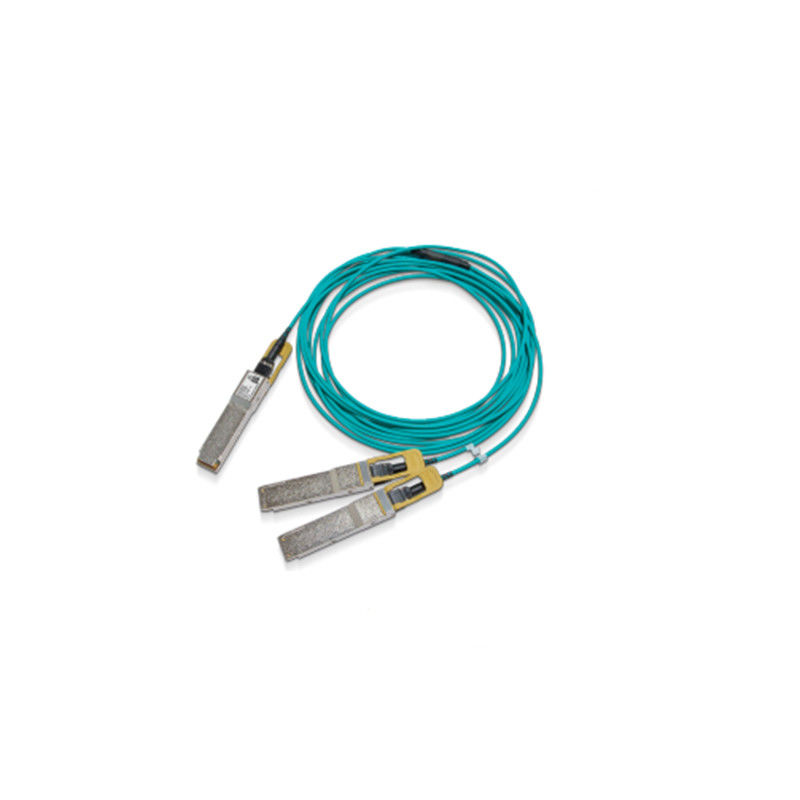

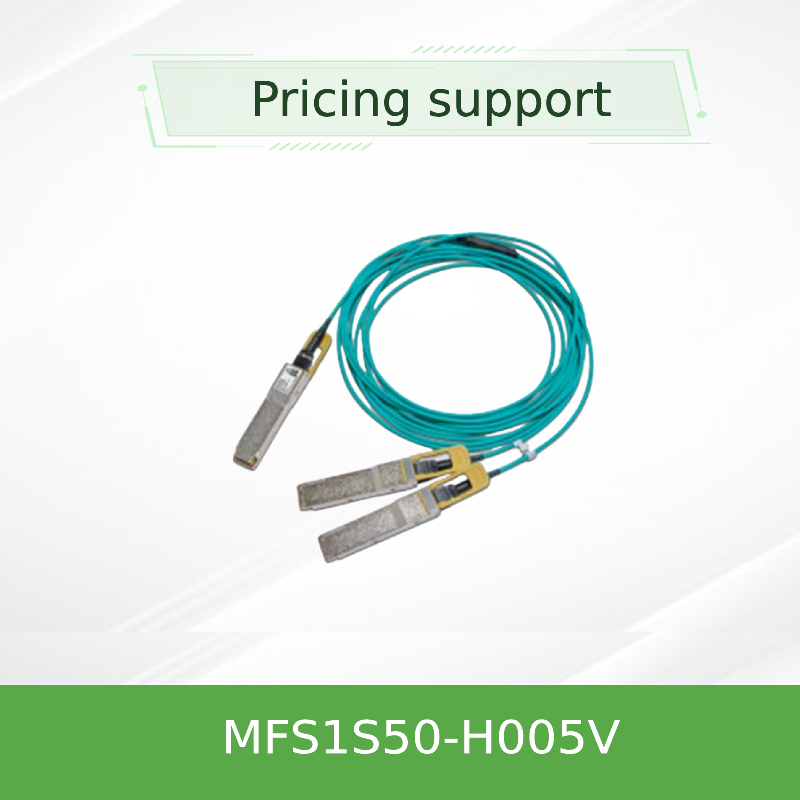

MFS1S50-H005V 200Gb/s QSFP56 から 2x100Gb/s アクティブ オプティカルケーブル (AOC)

1製品概要

NVIDIA® MFS1S50-H005Vは,高性能で費用対効果の高いアクティブ光学スプリッターケーブル (AOC) で,現代のデータセンターの相互接続のために設計されています.この革新的な光ファイバーケーブルソリューションは,単一の200Gb/sポートを2つの独立した100Gb/sチャンネルに変換します港湾利用を最大化し,インフラストラクチャコストを削減する.高速ネットワークの不可欠な要素です.性能とリーチが向上した従来の受動ファイバーケーブルソリューションに信頼性の高い代替を提供.

2主要な特徴

• 200Gb/sのInfiniBand HDRと200GbEから2x100Gb/sの分割をサポートする
• レーンごとに4x50Gb/s PAM4 モジュレーションを使用
• 簡単に配置するために,ホットプラグ可能なQSFP56形状因子
• 低電力消費:4.5W (200G端),3.0W (100G端典型)
• マルチモードファイバー (MMF) で最大30mの範囲
• SFF-8665,SFF-8636およびRoHS規格に適合する
• 統合デジタル診断監視 (DDM) インターフェース

3基本技術と基準

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for managementIBTA InfiniBand HDR と 200 Gigabit Ethernet プロトコルをサポートし,広範な相互運用性を保証する.統合された I2C インターフェースは包括的な監視と管理機能を提供します.基本的な受動ファイバーケーブルよりも大きな利点がある.

4作業原理

このケーブルはアクティブ・オプティカル・スプリッターとして機能する.単一の200G QSFP56端は200Gb/s信号を受信し,その後分割され,2つの別々の100Gb/s オプティカル信号に変換される.これらの信号は,内部マルチモードファイバーを介して,100G QSFP56の両端に送信されます.このアクティブ変換プロセスは,単に信号を運ぶ受動ファイバーケーブルとは異なり,データセンター環境内でより長い範囲と優れた信号完整性を可能にします.

5応用シナリオ

• 200Gのリーフスイッチを100Gのスピンスイッチやサーバーに接続する
• 高性能コンピューティング (HPC) とAI/MLクラスター
• データセンターのファブリック拡張とネットワークセグメント
• 高周波取引と金融データネットワーク
• クラウドインフラストラクチャと企業データセンター

6仕様と注文情報

注文表

7. 利点と販売ポイント

• ポート密度の最適化単一の200Gスイッチポートから利用可能な 100G接続の数を2倍にすると,2つの別々の光ファイバーケーブルを使用するよりもポートごとにより良いコストを提供します.
• 優れた性能:活性信号再調節と増幅は,受動DACケーブルまたは標準受動繊維ケーブルと比較して,より長い距離でよりよい信号完整性を保証します.
• 遅延が減るHPCと金融アプリケーションにとって重要な低レイテンシーデータ転送のために設計されています
• 使いやすさホットプラグ可能で柔軟性があり 巨大な銅の代替品と比較してケーブル管理を簡素化します

8サービスとサポート

この高性能光ファイバーケーブルを含む すべての製品には 標準保証があります 迅速な配達のために 1千万台以上の 膨大な在庫を保持しています統合とトラブルシューティングを支援するために24/7のコンサルティングを提供しています部署が成功することを保証します

9よくある質問 (FAQ)

Q: このケーブルは,私の既存の Mellanox/NVIDIA スペクトルスイッチと互換性がありますか?
A:はい,MFS1S50-H005V AOCは,NVIDIAスペクトルスイッチ (SN3700,SN4600など) およびHDRレートをサポートする他のMellanox InfiniBandシステムとのシームレスな相互運用性のために設計されています.

Q: このアクティブ光ケーブルと受動光ファイバーケーブルの違いは?
A:AOCには,光信号を増幅し再表示するアクティブコンポーネントがあり,より長い範囲 (MMFでは最大30m) とよりよい信号整合性を可能にします.パシブファイバーケーブルにはアクティブコンポーネントがなく,通常ははるかに短い距離または異なるアプリケーションに使用されます..

Q:100Gの端が2つ異なるスイッチに接続できるのか?
A: いいえ,両方の100G端は,単一の200G端から発生し,単一の200G端によって管理されています.それらは,2つの別々のデバイス (例えば,2つのサーバー) を1つの上流200Gポートに接続するように設計されています.

10予防策

• ホストデバイスのポート仕様 (HDR/200GをサポートするQSFP56) と互換性を確保する.
• 設置中に,内部の繊維の損傷を防ぐために,最小の曲線半径 (30mm) を遵守する.
• ポート が 使わ れ ない 時 は,常に 防塵 蓋 を 使い ます.
• 処理中に標準的なESD (電磁放電) の注意事項に従います.
• この装置は,FCCのA級制限を満たしています.住宅エリアでの操作は干渉を引き起こす可能性があります.
