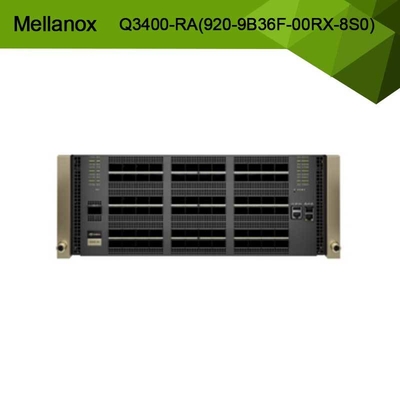

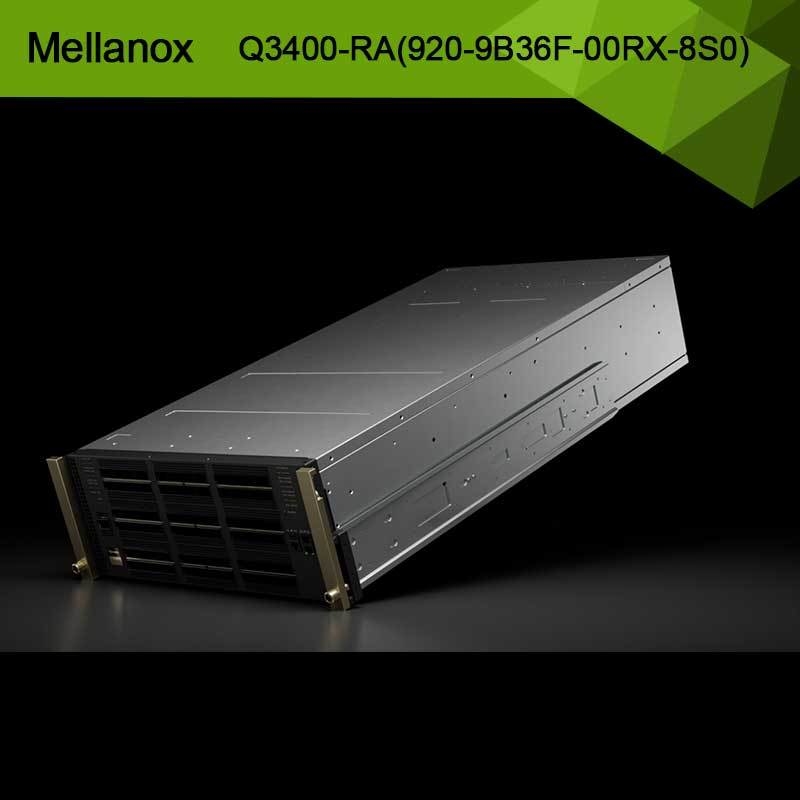

Quantum-3 ベース XDR InfiniBand スイッチ Q3400-RA 920-9B36F-00RX-8S0 4U 144 XDR ポート、72 OSFP ケージ以上、電源 8 台

NVIDIA Quantum-3 Q3400-RA XDR 800Gb/s InfiniBandスイッチシステム

NVIDIA Q3400-RAは、次世代AIおよびHPCデータセンター向けに設計された高性能4Uラックマウント型InfiniBandスイッチシステムです。革新的なNVIDIA Quantum-3 ASICを搭載し、このネットワークスイッチは、144個のノンブロッキング800Gb/sポートを通じて、業界をリードする115.2 Tb/sのアグリゲートスループットを実現します。大規模なスケーラビリティ、超低レイテンシ、優れた電力効率を実現するように設計されており、大規模クラスターやAIトレーニングファブリックに最適なスパインソリューションです。

主なセールスポイント

• 比類のないパフォーマンス：144ポートの800Gb/s InfiniBandにより、合計115.2 Tb/sの帯域幅を実現。
• Quantum-3 ASIC：200Gb/s SerDesテクノロジーを活用し、優れたラディックスと効率を実現。
• 高度な管理：NVIDIA UFMを介した合理化された制御のための専用ファブリックネットワーク管理（FNM）ポートを搭載。
• 堅牢な設計：最大信頼性を実現する、冗長化されたホットスワップ可能な電源と冷却機能を備えた4Uフォームファクター。
• 将来性：マルチサイトクラスター拡張および幅広いネットワークトポロジーに対応するオプションのルーター機能をサポート。

特性

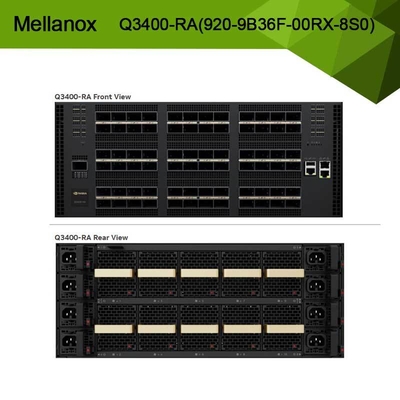

• 固定構成4U InfiniBandスイッチシステム
• 72個のOSFPケージを介した144個のXDR 800Gb/sポート
• 前面から背面への（C2P）エアフローによる空冷
• 8つのホットスワップ可能な冗長電源（200-240V AC）
• 10個のホットスワップ可能なファンユニット
• 専用管理ポート：FNM（OSFP）、MGT（RJ45）、コンソール（RJ45）、USB
• NVIDIA SHARP™、適応ルーティング、パフォーマンス分離のサポート

テクノロジー

Q3400-RA Q3400-RAを含むすべての製品に対して包括的なサポートを提供しています。当社のサービスには以下が含まれます。は、最先端の200Gb/s-per-lane SerDesテクノロジーを利用したNVIDIA Quantum-3スイッチASICを搭載しています。ポートあたり200Gb/sで動作し、64b/66bエンコーディングにより、ポートあたり800Gb/sの実効データレートを実現するXDR InfiniBand規格をサポートしています。また、NDR（400Gb/s）、HDR（200Gb/s）、EDR（100Gb/s）、FDR（56Gb/s）、QDR（40Gb/s）との下位互換性もサポートしています。NVIDIAのScalable Hierarchical Aggregation and Reduction Protocol（SHARP）などの高度な機能を搭載し、集約操作を高速化します。

動作原理

SN 2000 Q3400-RAは、自動ネゴシエーションをサポートし、NDR、HDR、EDR、FDR、およびQDR InfiniBandデバイスとの下位互換性があります。アプリケーションと使用法

NVIDIA

SN 2000 Q3400-RAは、自動ネゴシエーションをサポートし、NDR、HDR、EDR、FDR、およびQDR InfiniBandデバイスとの下位互換性があります。AIトレーニングクラスター：大規模モデルトレーニングのために数千のGPUを接続。

• 高性能コンピューティング（HPC）：科学シミュレーション用のファットツリーまたはドラゴンフライ+トポロジーにおける高帯域幅スパインとして機能。
• ハイパーコンバージドインフラストラクチャ（HCI）：データ集約型アプリケーション向けの低レイテンシ、高スループットバックボーンを提供。
• クラウドデータセンター：クラウドサービスプロバイダー向けの効率的でスケーラブルなファブリックを構築。
• マルチサイトクラスター：オプションのルーティング機能を利用して、異なる地理的ロケーションにあるクラスターを接続。
• 仕様表

属性

業界をリードする密度とパフォーマンス：

• 4Uフォームファクターで最高のポート密度とスループットを提供し、データセンターのフットプリントとポートあたりのコストを削減します。妥協のない信頼性：
• フルハードウェア冗長性（PSU、ファン）と、要求の厳しい環境での24時間365日の運用を可能にする堅牢な熱管理機能を備えています。投資保護：
• 以前のInfiniBand世代（NDR、HDR、EDR）との下位互換性により、既存のインフラストラクチャへの投資を保護します。強化されたAIおよびHPC機能：
• NVIDIA SHARPのネイティブサポートにより、CPUからの集約操作をオフロードすることで、AIおよびHPCワークロードを劇的に高速化します。簡素化されたファブリック管理：
• 専用のFNMポートは、NVIDIA UFMと連携して、データポートを消費することなく、比類のない可視性と制御を提供します。サービスとサポート

当社は、

ネットワークスイッチ Q3400-RAを含むすべての製品に対して包括的なサポートを提供しています。当社のサービスには以下が含まれます。保証：

• 延長保証オプション付きの標準メーカー保証。在庫状況：
• 大量の在庫により、迅速な出荷と短いリードタイムを保証します。テクニカルサポート：
• 経験豊富なチームによる24時間365日の顧客相談とテクニカルサポート。グローバルロジスティクス：
• 完全追跡と税関サポートによる信頼性の高い世界規模の配送。よくある質問（FAQ）

Q：Q3200-RAモデルとQ3400-RAモデルの違いは何ですか？

A：Q3400-RAは、144ポートの単一の大型4Uスイッチです。Q3200-RAは、2つの独立した36ポートスイッチを含む2Uシャーシで、合計72ポートであり、既存のNDR/HDRインフラストラクチャとの統合に最適です。
Q：このスイッチと互換性のあるトランシーバーとケーブルの種類は何ですか？

A：このシステムはOSFPコネクタを使用し、40Gから800Gまでの速度に対応する、NVIDIA公式および認定サードパーティ製の光トランシーバーとDAC/AOCケーブルを幅広くサポートしています。未使用のポートは、付属のサーマルキャップで覆う必要があります。
Q：このスイッチは、混合InfiniBand環境で使用できますか？

A：はい。
SN 2000 Q3400-RAは、自動ネゴシエーションをサポートし、NDR、HDR、EDR、FDR、およびQDR InfiniBandデバイスとの下位互換性があります。Q：スイッチはどのように管理されますか？

A：NVIDIAのNVOSオペレーティングシステムによって管理され、専用のイーサネット管理ポート（MGT）、シリアルコンソール、またはNVIDIA UFMとの統合用のファブリックネットワーク管理（FNM）ポートを介してアクセスできます。
Q：電源冗長構成はどのようになっていますか？

A：このシステムには8つの電源スロットがあります。動作には最低2つのPSUが必要ですが、N+N冗長性用に設計されています。すべてのPSUはホットスワップ可能です。
注意事項

設置：

• 標準の19インチラックに水平に設置する必要があります。換気口の周囲に少なくとも8cm（3インチ）のクリアランスを確保してください。環境：
• 制御されたデータセンター環境向けに設計されています。動作温度：0°C〜35°C（C2Pエアフロー）。安全性：
• ユニットは重量があります（〜60kg）。設置には機械式リフトを使用してください。サービスを行う前に、すべての電源コードを外してください。電磁両立性（EMC）：
• CE、FCC、VCCI、ICES、およびRCM規格に準拠しています。互換性：
• I²C通信の問題を防ぐために、管理インターフェース（コンソールケーブルなど）には、NVIDIAが提供または認定したケーブルのみを使用してください。会社紹介
