詳細情報 |
|||
| モデル番号: | CC-OSFP04SR4-12D | サポートネットワーク: | RDMA |
|---|---|---|---|
| 情報内容: | データ | 状態: | 新しい |
| スピード: | 400g | モード: | DR4 |
| トランスポートパッケージ: | パッキング | 仕様: | 400*265*100mm |
| 起源: | 中国 | 生産能力: | 50000 |
製品の説明

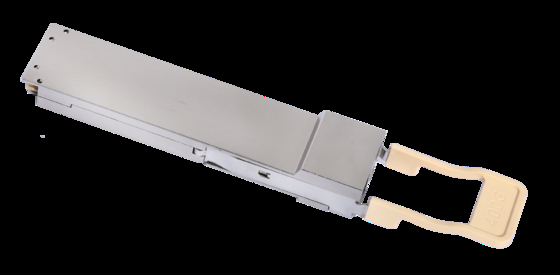

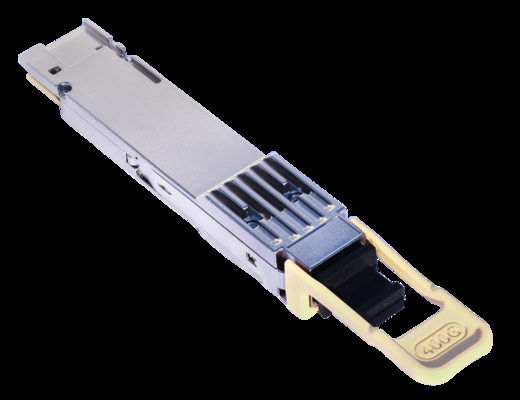

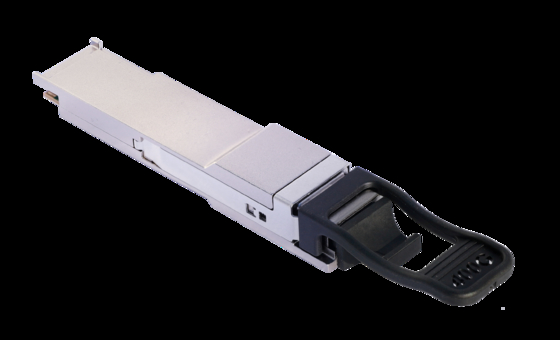

400G OSFP SR4トランシーバー
CC-OSFP04SR4-12D
特徴
熱接続可能なOSFP400G SR4マルチモードトランシーバー OSFP RHSに対応
CMIS Rev.5.0およびそれ以降の修正に準拠
l 4チャネル100G-PAM4電気および光学モジュレーション
l 最大電力消費量 4チャネルで8.5W,2チャネルで6.5W
lOM3で70mまで,OM4で100mまで
2ファイバースプリッター端末を持つ200Gb/s NDR200トランシーバーとして動作します.
申請
l インフィニバンド NDR
■ 400G SR4アプリケーションとFEC
1 4 x 100GbE ブレイクアウトアプリケーション
記述
CC-OSFP04SR4-12D OSFPトランシーバーモジュールは,400ギガビットイーサネットまたはインフィニバンドリンクで100mまでのマルチモードファイバーで使用するように設計されている.OSFP MSA,IEEE P802.3db/D3に対応している.0 と IEEE P802.3ck デジタル診断機能は,OSFP MSA によって指定されたI2Cインターフェースを通じて利用可能である. 光接送機は,アプリケーションノートAN-2038に記載されているようにRoHS準拠である.
パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
操作ケースの温度 | トーパー | 0 | - | 70 | oC | |
電源の電圧 | VCC | 3.135 | 3.3 | 3.465 | V | |
瞬時的な話の流れ アソートプラグ | ICC_IP | - | - | 3600 | mA | |
持続するピーク電流 | ICC_SP | - | - | 3000 | mA | |
最大電源分散量 ((400G) | PD | - | - | 8.5 | W | |
最大電源分散量 ((200G) | PD | - | - | 6.5 | W | |
最大電力消耗,低 パワーモード | PDLP | - | - | 1.5 | W | |
シグナリング レーン | SRL | - | 53.125 | - | GBd | PAM4 |
I2CClockRate について | - | -100ドル | - | 400 | kHz | |
電源 騒音容量 (10Hz~10MHz) | - | - | - | 66 | mV | |
RxDifferentialData OutputLoad (Rxディフェリエンシャルデータ アウトプット 負荷) | - | - | 100 | - | オーム | |
オペレーティングディスタンス (OM3) | - | 2 | - | 70 | m | |
オペレーティングDistance ((OM4) | - | 2 | - | 100 | m |
パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
波長 | λC | 844 | 850 | 863 | nm | |
RMSスペクトル幅 | λrms | 0.6 | nm | |||
平均打ち上げ力,各レーン | AOPL | - 4つ6 | - | 4.0 | dBm | 1 |
外部光学モジュレーション 幅 (OMAouter),各レーン | トーマ | - 2つ6 | 3.5 | dBm | 2 | |
トランスミッターと分散眼 PAM4 (TDECQ) の閉鎖 ロープ | TDECQ | - | - | 4.4 | dB | |
オフトランスミッターの平均打ち上げ力,各レーン | トーフ | - | - | -30歳 | dBm | |
絶滅比,各レーン | 緊急事態 | 2.5 | - | dB | ||
RIN21.4OMA | RIN | - | - | -132 | dB/Hz | |
光学 回復 失常 | オルロ | - | 12 | dB | ||
トランスミッター反射 | TR | - | - | -26歳 | dB | 3 |
パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
波長 | λC | 842 | 850 | 863 | nm | |
傷害の限界,平均光学 パワー,各レーン | AOPD | 5 | - | - | dBm | |
平均受信パワー,各レーン | AOPR | -6本3 | - | 4.0 | dBm | |
リセイブパワー (OMAouter) ロープ | オマール | - | - | 3.5 | dBm | |
リシーバー 反射 | RR | - | - | -26歳 | dB | |
受信機感度 (OMAouter) ロープ | SOMAについて | - | - | - 4つ4 | dBm | 1 |
ストレスの受容器の感度 (外側) 各レーン | SRS | - | - | - 1つ8 | dBm | 2 |
ストレステリセッサーの感度試験条件 | ||||||
PAM4のストレスの目閉め | SECQ | 4.4 | dB | |||
OMAは,すべての攻撃者レーンの外 | オマウター | 3.5 | dBm | |||
パラメータ | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
交流通用モード出力 電圧 (RMS) | - | - | 25 | mV | ||
変数出力電圧 (長モード) | - | - | 845 | mV | ||
差出力電圧 (ショートモード) | - | - | 600 | mV | ||
眼の高さ,差 | 70 | - | - | mV | ||
遠端目高さ,差分 | 30 | - | - | mV | ||
遠端前線比 | - 4つ5 | - | 2.5 | % | ||
微分終結不一致 | - | - | 10 | % | ||
トランジションタイム ((min,20%から80%) | 8.5 | - | - | ps | ||
DC 共通モード 電圧 | -350ドル | - | 2850 | mV |
仕様
パラメータ | シンボル | ミニ | マックス | 単位 |
供給電圧 | Vcc | 0 | +3だ6 | |
貯蔵温度 | -40歳 | 85 | ||
オプティカル受信機入力 | - | +5だ4 | 平均,各レーン |
