200G QSFP56 SR4 CDR オプティカルトランシーバー モジュール Om4 で 100m / Om3 で 70m データセンターのためのファイバー高性能コンピューティングインターコネクト
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | own |
| 証明: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| モデル番号: | 200g QSFP56 SR4 CDR |
| 書類: | 200G QSFP56 SR4 CDR.pdf |
お支払配送条件:
| 最小注文数量: | 1 |
|---|---|
| 価格: | Face to face/bulk price |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 3〜7日間の商品をスポットします。カスタマイズ2〜4週間 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 名前: | 光トランシーバーモジュール | モデル番号: | CC-QRR110M-SD |
|---|---|---|---|
| パフォーマンス: | 200g QSFP56 SR4 CDR | スピード: | 200g |
| 仕様: | 400*265*100mm | ホットプラグ可能: | はい |
| 供給電圧: | 3.3 v | 動作ケース温度: | コマーシャル0〜70°C; 10Gは、産業用 - 40〜85°Cオプションを提供します。 |
| 管理 /診断: | 高速：CMIS Rev 5.0+を使用したI²C。 10G：I²C付きSFF-8472 DDM。 | アプリケーション: | データセンターイーサネット、HPC/インフィニバンドNDR、クラウド/バックボーン＆メトロ、アクセスおよび集約。 |
| コンプライアンス /環境: | CE/FCC/UL/TUV/ROHS | 状態: | 新しい |
製品の説明
200G QSFP56 SR4 CDR 製品概要
についてオプティカルトランシーバーモジュールCC-QRR110M-SDは200Gイーサネットアプリケーション用に設計された高性能QSFP56フォームファクタートランシーバーである.PAM4モジュレーションを使用して4x53.125 Gb/sのデータレートをサポートする.OM4マルチモードファイバーで100mまで信頼性の高い送信を提供これは光学モジュール高帯域幅,低消費電力,そして強力なパフォーマンスを要求するデータセンター環境のために設計されています
200G QSFP56 SR4 CDR キー機能
- ホットプラグ可能なQSFP56形状要素
- 4x26.5625 GBd レーン PAM4 モジュレーション
- OM3で最大70m,OM4で最大100mまで
- 単一の 3.3V 電源,最大消費 4W
- 操作室温: 0°Cから+70°C
- MPO-12コネクタインターフェイス
- RoHS に準拠する
200G QSFP56 SR4 CDR テクノロジーと規格
これはオプティカルトランシーバーモジュールIEEE 802.3cd (200GBASE-SR4 Ethernet) に準拠し,機械および電気仕様についてはSFF 8679に対応し,管理機能についてはCMIS 4.0またはSFF8636をサポートする.高速データ完整性と低ビットエラー率を保証するために,先進的な850nmVCSELとPIN光二極配列技術を使用.
作業原理
このモジュールは,VCSEL配列を用いて4つの電路を光信号に変換する.各レーンはPAM4調節を使用して26.5625GBaudで動作する.受信側では,PAM4とPAM4の調節が異なる.PIN光二極電池配列は,受信した光信号を電気データに変換する.統合されたCDR (クロックとデータ回復) サーキットは信号の整合性を保証し,ジッターは最小限に抑えます.
200G QSFP56 SR4 CDR アプリケーション
- 200G イーサネット スイッチとルーター
- データセンターの骨組み構造
- 高性能コンピューティング・クラスター
- クラウドインフラストラクチャの相互接続
- ストレージエリアネットワーク (SAN)
仕様
| パラメータ | ミニ | タイプ | マックス | ユニット |
|---|---|---|---|---|
| レーン別データレート | 26.5625 | - | 26.5625 | GBd |
| 波長 | 840 | 850 | 860 | nm |
| Tx パワー (レーンあたり) | -6本5 | - | 4 | dBm |
| Rx 感度 (OMA) | -6本5 | - | - | dBm |
| 電力消費量 | - | - | 4 | W |
利点
- 競合機と比較して低電力消費光学モジュール
- CDR技術によって信号の整合性が向上する
- データセンターに適した広範囲の動作温度
- 相互運用性を保証する国際基準の完全な遵守
- 高密度のスイッチング環境のために設計された
サービスとサポート
保証は3年オプティカルトランシーバーモジュール製品.技術サポートは,メールと電話で24時間/24時間利用可能.カスタム構成と大量注文の割引が利用可能.標準注文のリードタイムは3-5営業日です.
よくある質問
最大の距離は?
これは光学モジュールOM3で70m,OM4で100mまで対応します
Cisco/Juniper/Aristaのスイッチと互換性があるか?
そう,それはベンダーに依存しないように設計され,幅広い互換性のための MSA 標準に適合しています.
電力消費量は?
最大電力消費量は,全力で4Wです
予防策
- 静電への接触を避ける.操作中にESD保護を使用する.
- 装置が電源を入れている間 切断しないでください.
- ファイバーコネクタがきれいに 信号喪失を避けるように
- 指定された温度と湿度範囲内で動作する.
- MPO-12 APCファイバーケーブルのみ使用します

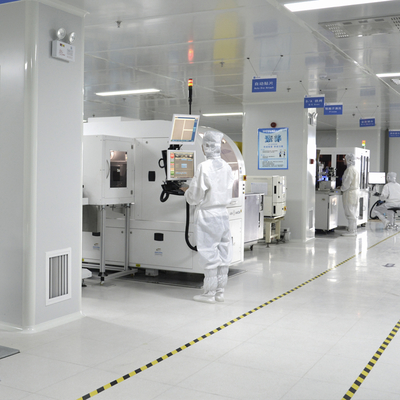

会社紹介
