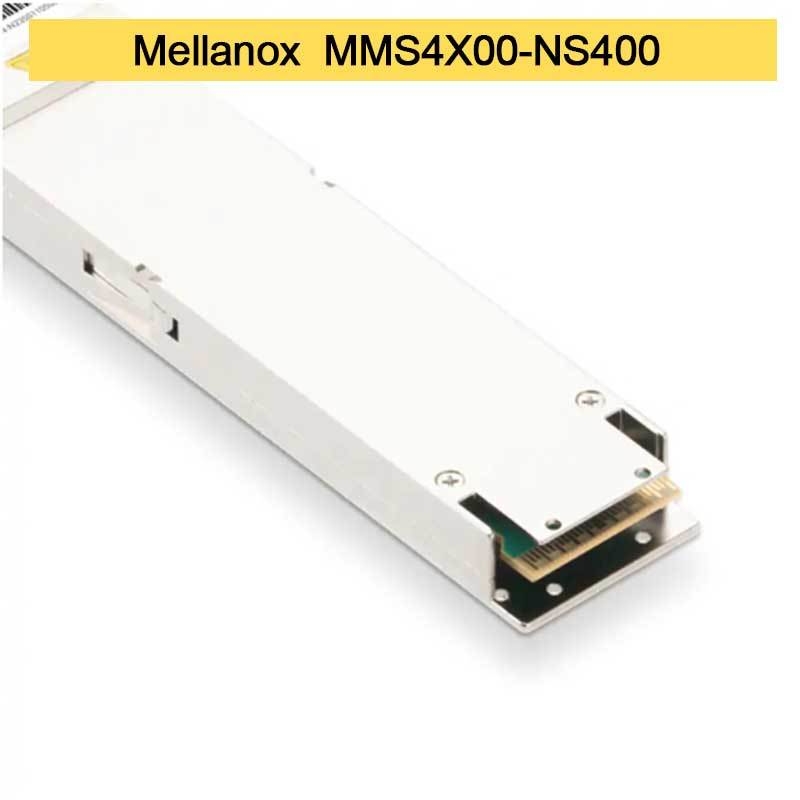

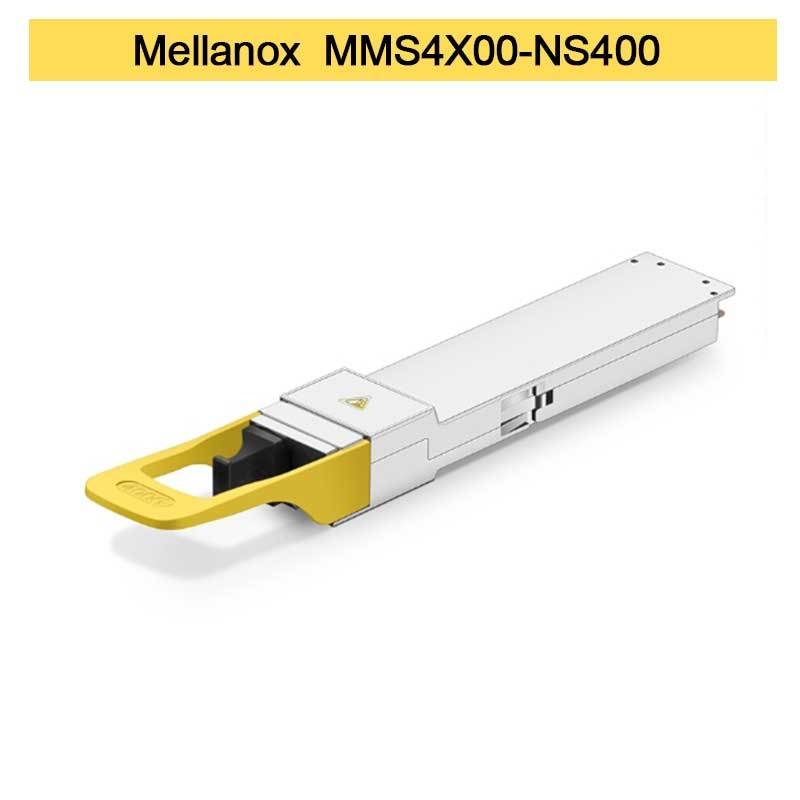

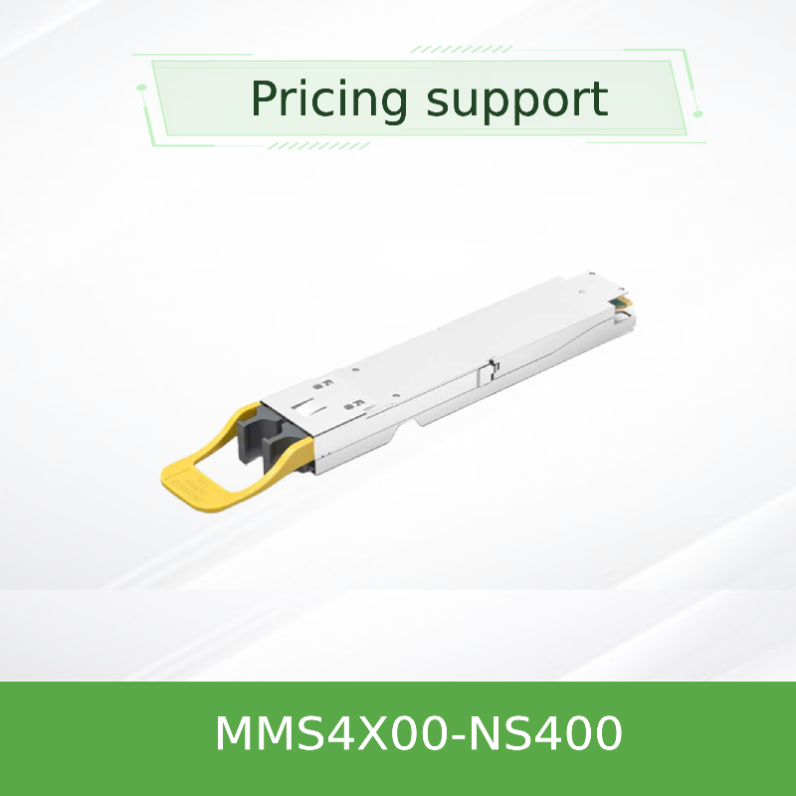

MMS4X00-NS400 400Gb/s OSFP DR4 シングルモード オプティカルトランシーバー

1製品概要

NVIDIA® MMS4X00-NS400は,次世代400Gb/sデータセンターインフラストラクチャのために設計された高性能,シングルポート OSFP オプティカルトランシーバーである.このDR4 (4チャネルデータセンターリーチ) モジュールは,1レーンあたり100G-PAM4モジュレーションのシングルモードファイバー技術を使用しています100mまで信頼性の高いトランスミッションを提供する.ConnectX-7アダプターケージで最適な熱管理のためのフラットトップデザインを特徴とする.このトランシーバーは,自動的に InfiniBand NDR と 400GbE イーサネット プロトコルの両方に適応高速ネットワーク環境では,例外的な柔軟性を提供します.パシブファイバーケーブルこのアクティブトランシーバーには 洗練された信号処理と診断機能があります

2主要な特徴

• 400Gb/sデータレート (4x 100G-PAM4チャンネル)
• シングルモードファイバー (SMF) で最大100mの範囲
• OSFP形状要素とフラットトップ設計

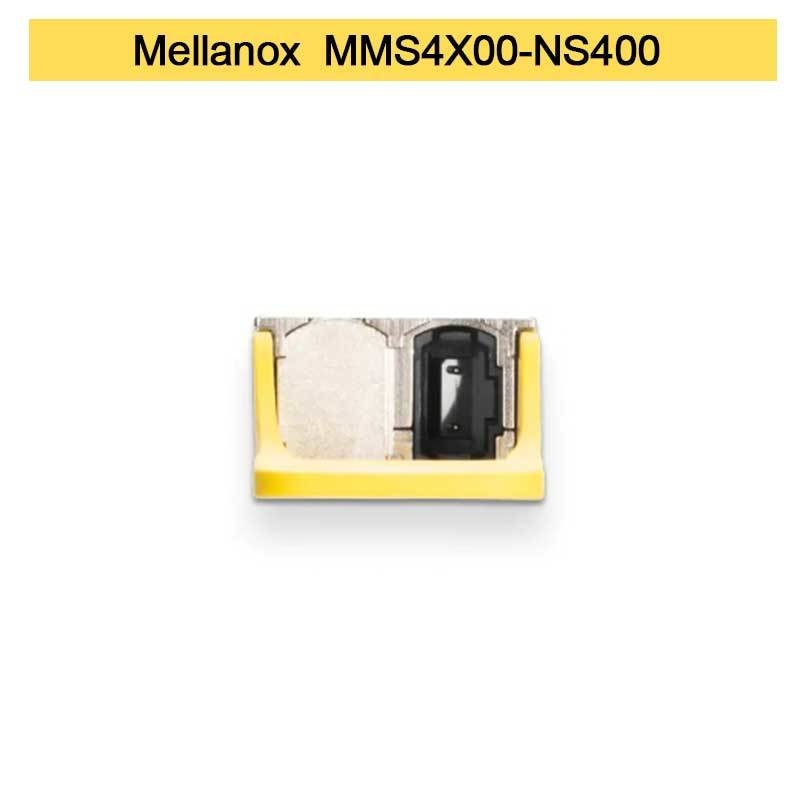

• 単一のMPO-12/APC光学コネクター
• 1310nm EMLレーザー技術
• 双速動作: 400Gb/s (4チャンネル) または 200Gb/s (2チャンネル)
• 最大電力消費量: 9W (400G),5.5W (200G)
• 総合的なデジタル診断監視 (DDM)
• ホットプラグ可能でRoHS対応
• クラス1のレーザー製品認証

3基本技術と基準

この先進的な光ファイバーケーブルトランシーバーは,高データ密度を達成するために1310nm External Modulation Laser (EML) テクノロジーとPAM4 モジュレーションを使用. IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR 仕様に対応している.OSFP MSA Rev と. 1.12このモジュールは,CMS 4.0対応の管理インターフェースを搭載し,適応式均衡をサポートし,異なるリンク条件で信号の整合性を保証します.MPO-12/APCコネクタは,角度のあるポーチで,反射を最小限に抑えます.古いUPCコネクタで使用されている.パシブファイバーケーブル解決法について

4作業原理

トランシーバーは,主機からの53.125 GBd PAM4信号の4つの電路を組み込まれたEMLレーザーを使用して光信号に変換する.これらの光信号は,MPO-12コネクタ内の4つの専用ファイバーを通じて単モードで送信されます.光ファイバーケーブル受信端では,光ダイオードが受信した光信号を電気領域に変換します. 統合されたDSP技術は,信号再定時,適応型入力均衡,チャンネル障害を補うために出力強調モジュールは自動的に接続ファイバー設定を検出します.4チャネル接続で全400Gb/sで動作するか,スプリッターケーブルで2チャネルしか接続されていない場合,200Gb/sモードに削減する..

5応用シナリオ

• ConnectX-7 400Gb/s NIC から量子-2/InfiniBand NDR スイッチ接続
• 高性能コンピューティング (HPC) とAI/MLクラスターの相互接続
• 400GbE ネットワークアーキテクチャ
• ハイパースケールデータセンターとクラウドインフラ
• 高帯域幅接続を必要とするストレージエリアネットワーク

6. テクニカル仕様

7. 利点と販売ポイント

• プロトコルの柔軟性自動で検出し,設定を必要とせず,InfiniBand NDRと400GbEイーサネットプロトコルの両方に適応します.
• 双速知能:1: 2 スプリッターケーブルを使用すると自動的に200Gb/sに削減され,電力消費量をほぼ40%削減します.

• 総合的なDDMは,予備的な保守のために,温度,電圧,TX/RX電源,およびベアストリームのリアルタイムモニタリングを提供します.
• 信頼性の向上NVIDIAの厳格なテストと品質管理により,代替光学ソリューションと比較して優れた性能と寿命が保証されます.

8サービスとサポート

このトランシーバーはNVIDIAの品質保証と技術サポートによってサポートされています. 私たちはこれを世界中の迅速な配達のために 1千万ドルの豊富な在庫で補完しています.私たちの技術チームは,統合サポートとトラブルシューティングのための24/7コンサルティングを提供していますネットワーク環境で最適なパフォーマンスを保証します. 私たちは,この高性能を含む本物のNVIDIAネットワークコンポーネントの認可販売者です.光ファイバーケーブルトランシーバー溶液

9よくある質問

Q: DR4 と FR4 オプティカルトランシーバーの違いは何ですか?
A:DR4トランシーバーはMPOコネクタ付きの並行単モードファイバーを使用して,最大500mまで,FR4は2kmまで,デュプレックスファイバー上でCWDM技術を使用します.DR4は通常,データセンター内アプリケーションではコスト効率が高くなります.

Q: このトランシーバーはシングルモードとマルチモードのファイバーの両方で使用できますか?
A: いいえ,MMS4X00-NS400は,単モードファイバーアプリケーション用に特別に設計されています.マルチモードファイバーで使用すると,シグナルが大幅に失われ,信頼性が低下します.常に承認された単調モードを使用します光ファイバーケーブル.

Q: 双速機能はどのように機能しますか?

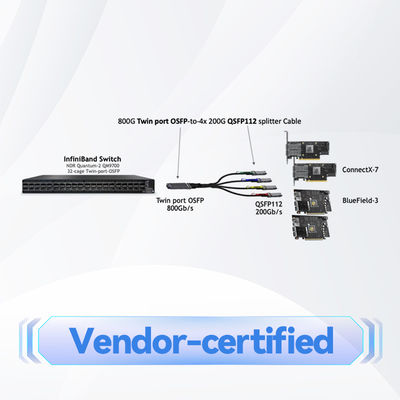

A: 1: 2 スプリッターケーブル (MFP7E40シリーズなど) で接続すると,トランシーバーは2つのチャンネルしか接続されていないことを自動的に検出し,動作を200Gb/sモードに削減します.電力消費量を9Wから5Wに同時に低下させる.5W

10予防策

• 最適な性能のために,常にNVIDIAが推奨するMPO-12/APCクロスオーバーケーブル (MFP7E30シリーズ) を使用します.
• 設置前にMPOコネクタを適切に清掃し,リンク問題の80%を引き起こす汚染を防ぐこと.
• APC (緑色) のコネクタと UPC (青色) のコネクタを混ぜないでください.
• 信頼性の高い性能のために,指定されたケース温度範囲 (0°C~70°C) 内で動作する.
• このクラス1のレーザー製品は,通常の操作条件では安全ですが,分解してはならない.
• トランシーバーと関連する操作パシブファイバーケーブル光学インターフェースの損傷を避けるために注意してください.
