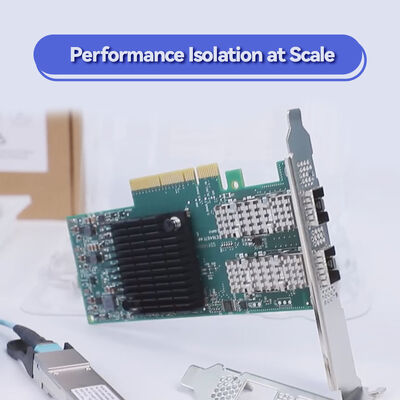

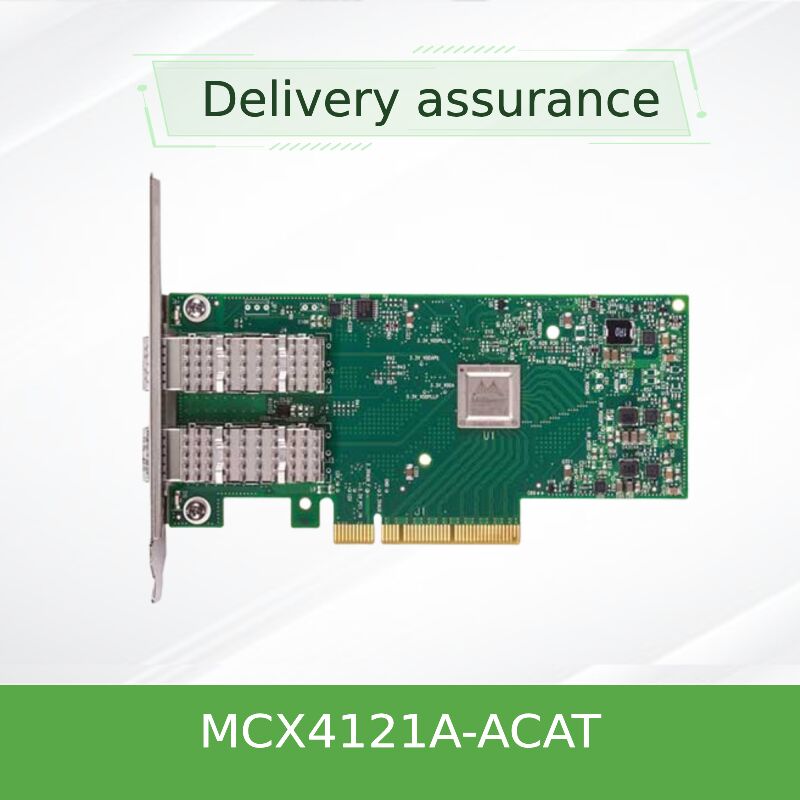

メラノックス ConnectX-4 Lx MCX4121A-ACAT デュアルポート 25GbE ネットワーク アダプター カード
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCX4121A-ACAT |
| 書類: | connectx-4-lx-en-card.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| アプリケーション: | サーバ | インターフェイスタイプ：: | ネットワーク |
|---|---|---|---|
| ポート: | デュアル | 最高速度: | 25gbe |
| コネクタの種類: | SFP28 | タイプ: | 有線 |
| 状態: | 新しい、オリジナル | モデル: | MCX4121A-ACAT |
| 名前: | Mellanox Network Card ConnectX-4 LX EN 25GBEデュアルポートSFP28 PCIE3.0 X8ネットワークインターフェイスカードMCX4121A-ACAT | キーワード: | Mellanoxネットワークカード |
| ハイライト: | メラノックス ConnectX-4 Lx ネットワーク アダプタ,デュアルポート 25GbE ネットワークカード,メラノックス MCX4121A-ACAT アダプタ |
||
製品の説明
メラノックス ConnectX-4 Lx MCX4121A-ACAT デュアルポート 25GbE ネットワーク アダプター カード
製品概要
Mellanox ConnectX-4 Lx EN MCX4121A-ACAT イーサネット アダプター カード - 仮想化,クラウド,ストレージワークロードを要求するために設計された高性能のデュアルポート 25GbE ネットワーク カード.ハードウェア加速ネットワークを提供し,マイクロ秒未満の遅延.
主要 な 価値 の 強調 点
MCX4121A-ACATは,性能と効率を組み合わせる汎用的で強力なイーサネットNICカードである.複数の速度 (1/10/25 GbE) の動作を可能にする2つの独立した25GbE SFP28ポートを提供しています.その特徴はハードウェアベースのRDMAをコンバージェッドイーサネット (RoCE) で超低レイテンシーで総合的なオーバーレイネットワークのオフロード (VXLAN,NVGRE,GENEVA)CPUのリソースを解放し,高度なSR-IOV 仮想化サポート 最大 256 仮想機能これは,ネットワークを統合しアプリケーションを加速しようとする現代のデータセンターにとって理想的な基盤のネットワークカードになります.
主要 な 特徴
- 2つのポートと多速接続2つのSFP28ポートが1GbE,10GbEおよび25GbEの速度をサポートし,柔軟な展開とリンク集積を可能にします.
- 超低遅延と高出力微秒未満の遅延と メッセージ速度は 秒あたり7500万パケットまで
- ハードウェア RDMA 加速:RoCE v1 & v2のネイティブサポートにより,イーサネットネットワーク上で効率的なリモート直接メモリアクセスが可能です.
- 先進仮想化:SR-IOV テクノロジーは,ほぼネイティブなVM 性能のために,ポートごとに最大 256 の仮想機能 (VF) をサポートする.
- オーバーレイネットワークオフロード:VXLAN,NVGRE,そしてGENEVEトンネルのエンカプセル/デカプセル化のための完全なハードウェア卸荷.
- CPUオフロードエンジン:TCP/UDP/IPチェックサム,大型送信,VLAN操作,受信側スケーリング (RSS) の包括的なオフロード.
- 堅牢な管理:UEFIの有効化,セキュアなファームウェア更新,ホスト管理インターフェース (NC-SI over MCTP) などの機能.
基本技術と規格
- インターコネクト標準:PCI エクスプレス 3.0 (8 GT/s) 世代2.0と1のバックコンパティビリティ1.
- イーサネット標準:IEEE 802.3by (25GbE),802.3ae (10GbE) に完全に適合し,エネルギー効率の良いイーサネット (EEE) をサポートする.
- 仮想化:ハードウェアベースの I/O 孤立とパフォーマンスのためのシングルルート I/O 仮想化 (SR-IOV)
- RDMAプロトコル:RDMA over Converged Ethernet (RoCE) は,データセンターブリジング (DCB) を活用して損失のない操作を行う.
- オーバーレイプロトコル:VXLAN,NVGRE,そしてGENEVEのエンカプスレーション規格のためのハードウェア加速.
- 管理:ベースボード管理コントローラ (BMC) を通してバンド外管理のためのMCTP上のNC-SIをサポートする.
建築 の 仕組み
MCX4121A-ACATは,サーバーのPCIeバスとネットワークの間のインテリジェントな仲介者として動作する.アプリケーションからのデータを受信すると,搭載されたASICは多数のハードウェアオフロードを実行する:
データ経路例:アプリケーションデータ → ソケットバッファー → (オフロード: TCPセグメンテーション,チェックサム) → (オーバーレイ: VXLANエンカプスレーションオフロード) → RDMA エンジン/イーサネット MAC → SFP28トランシーバー →ネットワーク.
仮想化された環境では,SR-IOVファームウェアは個々のVMに直接ハードウェア経路 (仮想機能) を作成します.重要なI/Oのハイパーバイザーの仮想スイッチを回避し,遅延を劇的に減らすRoCE エンジンは,別々のサーバーのアプリケーションが互いにメモリに直接読み書きできるようにし,CPUの関与を最小限に抑え,クラスター通信を高速化します.
応用シナリオ
- ハイパーコンバージェッドインフラストラクチャ (HCI) & 仮想化:VMware vSphere,Microsoft Hyper-V,および高VM密度とネットワークパフォーマンスを必要とする KVM ホストに最適です.
- クラウド&ウェブ2.0プラットフォームフロントエンドのウェブサーバー,キャッシングレイヤー,データベースクラスターに必要な高いメッセージレートと一貫した低レイテンシーを提供します.
- ストレージネットワーク:IPベースのストレージプロトコル iSER (RDMA用のiSCSI拡張) やNFSをRDMA上で加速し,コンピューティングとストレージトラフィックを統合します.
- 高性能コンピューティング (HPC) とAI/ML:MPIライブラリをRoCE上で使用するクラスター内のコンピューティングノード間の低レイテンシー通信を可能にします.
- オーバーレイネットワークゲートウェイ:ソフトウェア定義ネットワーク (SDN) とNSX環境で効率的に封筒化されたトラフィックを処理します.
テクニカル仕様
| 属性 | MCX4121A-ACATの仕様 |
|---|---|
| 製品モデル | MCX4121A-ACAT |
| 形状因数 | 低プロフィールPCIe (高さ:6.9cm),高さや短さ帯で出荷 |
| ホストインターフェース | PCI エクスプレス 3.0 x8 (2.01.1) |
| ポート数と型 | 2 × SFP28 |
| サポートする速度 | 1 ギガビット イーサネット,10 ギガビット イーサネット, 25 ギガビット イーサネット |
| 最大出力量 | 50Gb/s総 (2x25Gb/s) |
| 遅延時間 | 微秒未満 |
| 主要 な 特徴 | RDMA over Ethernet (RoCE), SR-IOV (256 VFs), VXLAN/NVGRE/GENEVEオフロード,UEFIが有効 |
| OS サポート | RHEL/CentOS,Windows Server,VMware ESXi,フリーBSD について |
| 経営 | NC-SI over MCTP (BMC用) セキュア・ファームウェア更新 |
| 準拠性 | RoHS,ODCC対応 |
優位性と競争力
- オーナーの総コスト (TCO):ネットワーク処理をCPUからオフロードすることで,サーバーがより多くのVMやアプリケーションをサポートし,ハードウェア利用率を向上させ,高価なサーバーリフレッシュを遅らせることができます.
- 匹敵する特徴密度:高速接続,高度なオフロード,および強力な仮想化が1つのNICカードで組み合わせられ,複数の専門アダプターの必要性がなくされる.
- 証明された生態系統合:多くのOEMサーバーの基本構成要素であり,主要なハイパーバイザーとオーケストレーションプラットフォームで検証されているため,信頼性の高い相互運用性を保証します.
- 未来に備えるデザイン近代的なオーバーレイプロトコルとRoCEのサポートは,このネットワークカードを次世代ソフトウェア定義データセンターに関連付けています.
- パフォーマンス一貫性:ハードウェアベースのオフロードは,金融取引やリアルタイム分析にとって重要なものである,ネットワークの重荷下でさえ,予測可能な低レイテンシーパフォーマンスを保証します.
サービスとサポート
- 保証:標準的な製造者保証 延長保証とサポートプランは,ご要望により利用できます.
- 備蓄と利用可能性このNICカードは プロジェクトタイムラインを満たす 迅速な出荷に備えて 膨大なグローバル在庫内に保管されています
- 専門技術:当社の専用の技術サポートチームは,さまざまなサーバーとスイッチプラットフォームとの統合のために,販売前のコンサルティングと販売後のトラブルシューティングを提供しています.
- ソフトウェアとドライバーのサポート:最新の安定ドライバ,ファームウェア更新, 主要なオペレーティングシステムの互換性ガイドへのアクセスを提供します.
- グローバル・ロジスティックス信頼性の高い世界中に配送され 完全な追跡が確保され 正確で間に合う配達です
よくある質問 (FAQ)
Q: SFP28 ポートで動作する光学モジュールやケーブルは?
A: SFP28ポートは,標準 SFP28 オプティカルトランシーバー (SR,LR,など) と 10GbE および 25GbE 接続のための直接接続銅 (DAC) ケーブルと互換性があります.また,10GbE操作のためのSFP+光学もサポートしています..
Q: このカードは RDMA をサポートしていますか?
A: はい,RoCE (RDMA over Converged Ethernet) をネイティブでサポートしています.RDMAを使用するには,互換性のあるドライバソフトウェア (例えば,Mellanox OFED) および RDMA API を活用するアプリケーション (iSER を使用した HPC またはストレージアプリケーションのための MPI など)ネットワークスイッチは,損失のない RoCE 環境のためにデータセンターブリッジ (DCB/PFC) をサポートする必要があります.
Q:このアダプタを PCIe 2.0 スロットしか持たないサーバーで使えますか?
A: 絶対です.このカードは,PCIe 2.0 と 1.1 の仕様と完全に後方対応しています.利用可能なリンク速度 (例えば,PCIe 2.0 x8) に自動的に交渉します.ただし,ポート毎の最大帯域幅は,古いスロットのスループットによって制限される可能性があります..
Q:このNICに直接接続できる仮想マシンは何台あるの?
A: SR-IOV が有効になっていると,各物理ポートは最大 256 の仮想機能 (VF) に分割できます. 2 つのポートで,理論的には何百もの VM に直接ハードウェア アクセスを与えることができます.ただし,実用的な制限はホストCPU/メモリリソースとハイパーバイザー構成によって決定される..
予防措置と互換性に関する注意事項
- サーバー互換性:サーバーのシャシに低プロファイルカードの物理空間が十分で,PCIeスロットは十分な電力を供給しているかどうかを確認します (通常は25Wまで).
- 熱管理:サーバー・シャシー内,特に密度の高い配置では,適切な空気流が確保され,最適なアダプタ動作温度が維持される.
- ドライバとファームウェア:安定性とすべての機能へのアクセスを確保するために,常に推奨されたドライバーとファームウェアを Mellanox サポートの公式ウェブサイトからインストールします.
- 電気静止放電 (ESD):カードを適切な ESD 予防措置で操作します.常に抗静的表面に置き,設置時に腕帯を使用します.
- ソフトウェアの設定:SR-IOVやRoCEのような高度な機能には,特定のBIOS/UEFI設定 (例えば,SR-IOVサポートを有効にし,PCIe帯域幅を構成する) とOSレベルの設定が必要です.製品設置ガイドを参照してください.
