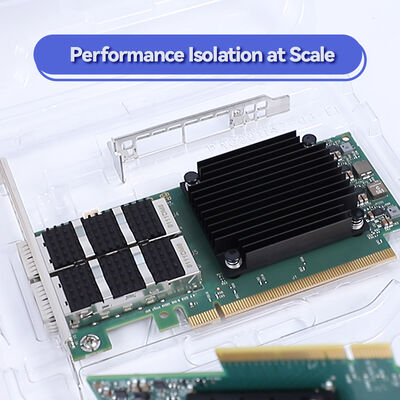

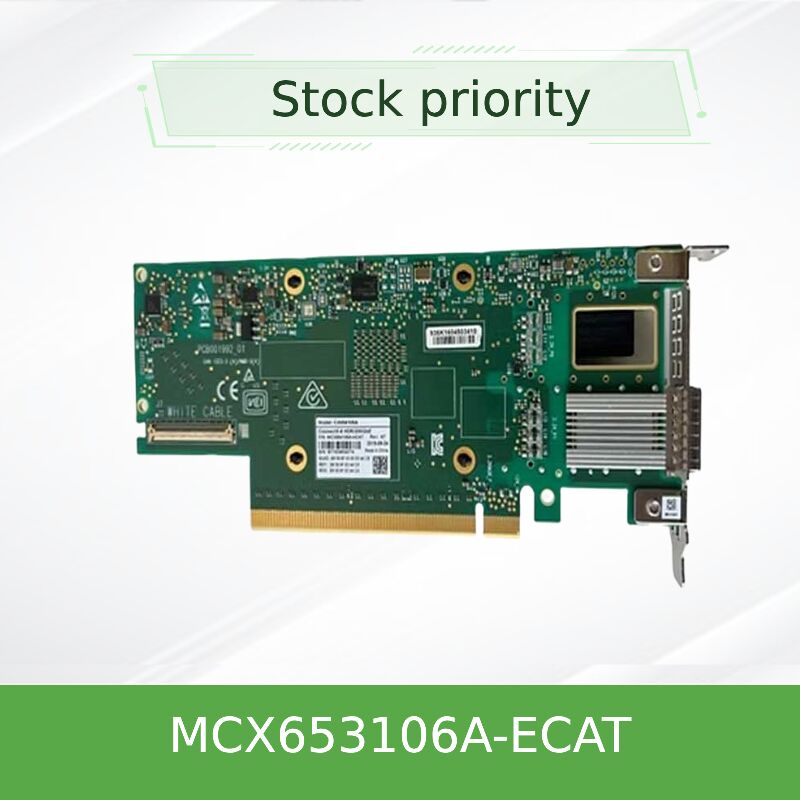

NVIDIA MCX653106A-ECAT ConnectX-6 100Gb/s デュアルポート InfiniBand & Ethernet スマートネットワークインターフェースカード

1製品概要

NVIDIA® ConnectX®-6 MCX653106A-ECATは,汎用的なデュアルポートスマートネットワークカード高性能データセンターの展開のために設計されています.InfiniBand EDR (ポート1つあたり100Gb/sまで) とイーサネット接続の両方をサポートし,このアダプターは例外的な帯域幅を提供します.超低レイテンシーこの高度なソフトウェアは,HPC,AI,クラウド,およびストレージワークロードを加速するのに最適です.ニックカード性能と柔軟性をバランスさせ 現代的で効率的なデータセンターの 基礎となるものです

2主要な特徴と仕様

• 高速接続:デュアルポート100Gb/s EDR インフィニバンドまたは100GbE イーサネット
• プロトコルの柔軟性同一のハードウェアでInfiniBandとイーサネットプロトコルの両方をサポートする.
• 先進的なオフロードエンジン:RDMA,TCP/IP,NVMe over Fabrics (NVMe-oF),およびストレージプロトコルのハードウェアオフロード.
• 高効率:メッセージの速度は高く,遅延は極めて低く,アプリケーションの実行時間を短縮します.
• 強力な仮想化:SR-IOVは最大1000の仮想機能をサポートし,安全なマルチテナント環境を可能にします.
• 現代のホストインターフェース:PCIe 3.0/4.0 x16 ホストインターフェイス 最大帯域幅互換性
• 強化されたソフトウェアエコシステム:Linux,Windows Server,VMwareのドライバをサポートする.

3基本技術

これはネットワークカード証明された ConnectX-6 アーキテクチャと主要な業界標準を利用します

• 2つのプロトコルのASIC:シングルチップ設計でネイティブのInfiniBand (IBTA 1.3) と高性能イーサネット (RoCE) をサポートする.
• PCIe Gen4 準備中ホストからアダプターまでのスループットを最大化し,100Gb/sのフローのボトルネックを取り除く.
• ハードウェアのオフロード:RDMA,チェックサム,TSO/LSO,およびNVMe-oF処理はニックカードCPUのリソースを解放する
• スイッチ ASAP2 テクノロジー:Open vSwitch (OVS) のハードウェアアクセラレーションを提供し,仮想化されたネットワークパフォーマンスを向上させる.
• サービス品質 (QoS)予測可能なパフォーマンスのための詳細な制御による高度な交通管理

4機能:スマート・オフロード・パス

MCX653106A-ECATは,専用ハードウェアで複雑なタスクを処理することで,サーバーネットワークを変換します.

1. データへの直接アクセス:RDMA を使用して,アプリケーションメモリとネットワークの間の直接データ配置を可能にし,CPUとOSオーバーヘッドを回避する.
2. プロトコル処理:TCP/IPスタック操作とストレージプロトコルヘッダは,アダプターで行速度で処理されます.
3. 仮想化バイパス:SR-IOVは仮想マシンにネットワークカードハードウェアはネイティブに近い性能を 提供しています
4. 貯蔵速度:NVMe-oF イニシエーターとターゲットオフロードは,リモートNVMeストレージ配列へのアクセスを簡素化します.

このスマートオフロードアーキテクチャは,ニックカードアクティブ・パフォーマンス・アクセラレータではなく 接続性の要素です

5ターゲットアプリケーションと用例

• 高性能コンピューティング (HPC):MPIベースの科学・技術シミュレーションを実行するクラスター内のコンピューティングノードを接続する.
• AI/ML訓練インフラストラクチャGPU サーバー間の高帯域幅のリンクを提供し,データ並行訓練の作業を加速します.
• クラウドとハイパースケールデータセンター:ストレージ分解 (NVMe-oF),仮想化されたネットワーク機能,データ分析プラットフォームに最適です.
• エンタープライズストレージ&データベース:低レイテンシーRDMAを必要とするSAN (SRP,iSER) とデータベースクラスタのパフォーマンスを向上させる.
• 統合されたワークロードサーバー:デュアルプロトコルサポートと汎用的なオフロードにより,混合ワークロードを実行するサーバーに最適です.

6. テクニカル仕様

7競争上の利点

インフラストラクチャに MCX653106A-ECAT を選択した理由

• 2つのプロトコルの多様性:1つネットワークカードInfiniBandとEthernetの両方をサポートし,導入柔軟性と投資保護を提供します.
• 優れたCPU効率:総合的なハードウェアオフロードは,ネットワークタスクのためのCPU利用量を劇的に削減し,アプリケーションのためのコアを解放します.
• ConnectX-6 の信頼性が証明された:NVIDIAの業界をリードする アダプター技術で 広く検証されています
• 現代のワークロードに最適化:NVMe-oFとRDMAのネイティブサポートは,ストレージとHPCアプリケーションを加速します.
• 未来に備えられるプラットフォームPCIe 4.0 互換性により,次世代サーバープラットフォームへの準備が整っている.

8サポート&サービス

MCX653106A-ECAT アダプターには サポートサービスも用意しています

• 製造者からの完全な保証:標準保証付きの本物NVIDIA製品です
• 保証された供給:安定した在庫を維持し,信頼性と迅速な配達を保証します.
• 専門技術サポート:私たちのチームは統合ガイド,互換性検証,パフォーマンス調整の支援を提供します.
• 長期的なパートナーシップドライバー/ファームウェアの更新や 特定の用例のベストプラクティスの推奨を継続的にサポートします

9よくある質問

Q: このカードを InfiniBand と Ethernet ネットワークの両方に同時に使用できますか?

A: その通りカードは,ドライバ/ファームウェアによって設定されているように,ポートごとに一度に1つのプロトコルモードで動作する.同じポートでInfiniBandとEthernetを同時に実行することはできません.柔軟な展開を 異なる環境で提供しています.

Q: 100Gb/s 接続には どんな種類のケーブルが必要ですか?

A: その通りInfiniBand EDRでは,QSFP56 EDRケーブル (DACまたはAOC) を使用します. 100GbEでは,QSFP56 100GbEケーブルを使用します. 特定のケーブルタイプ (受動DAC,アクティブAOC,距離とスイッチの互換性によって異なります..

Q: このアダプターは NVIDIA GPU Direct テクノロジーと互換性がありますか?

A: その通りNVIDIA GPUDirect® RDMA (PeerDirect) を完全にサポートし,AIとHPCワークロードにとって重要なGPUメモリとネットワーク間の直接データ転送を可能にします.

Q: 10GbEとか25GbEといった古いイーサネット速度に対応していますか?

A: その通りそう,バックグラッド互換性や自動交渉により,適切なケーブルやブレイクアウトを使用する際に 10,25,40,50 GbEを含むより低いイーサネット速度をサポートします.

10設置と運用に関する注意事項

• システム互換性:高性能のPCIe x16スロット (Gen3またはGen4) を確保し,高性能のPCIe x16スロットにニックカード.
• ソフトウェア要件:使用前に公式のNVIDIAサポートポータルから最新のNVIDIA OFEDまたはWINOF-2ドライバをインストールしてください.
• 熱に関する考慮事項:最適な性能と長寿のためにカードのヒートシンクに十分なシャシー空気の流れを供給する.
• ESD 保護:適切な抗静的対策を使用してアダプタを常に操作します. システムを電源を切った状態でインストールします.
• ファイアウェア更新:安定性,セキュリティ,最新の機能へのアクセスを確保するために,定期的にファームウェア更新を確認し,適用します.
