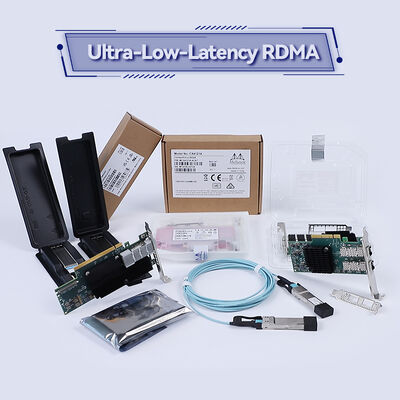

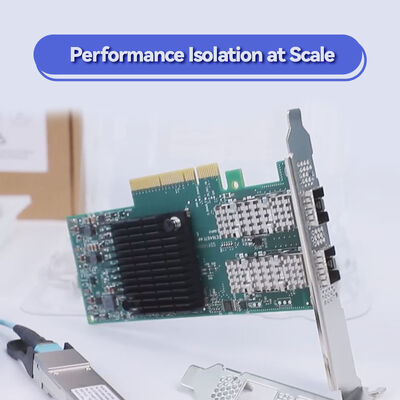

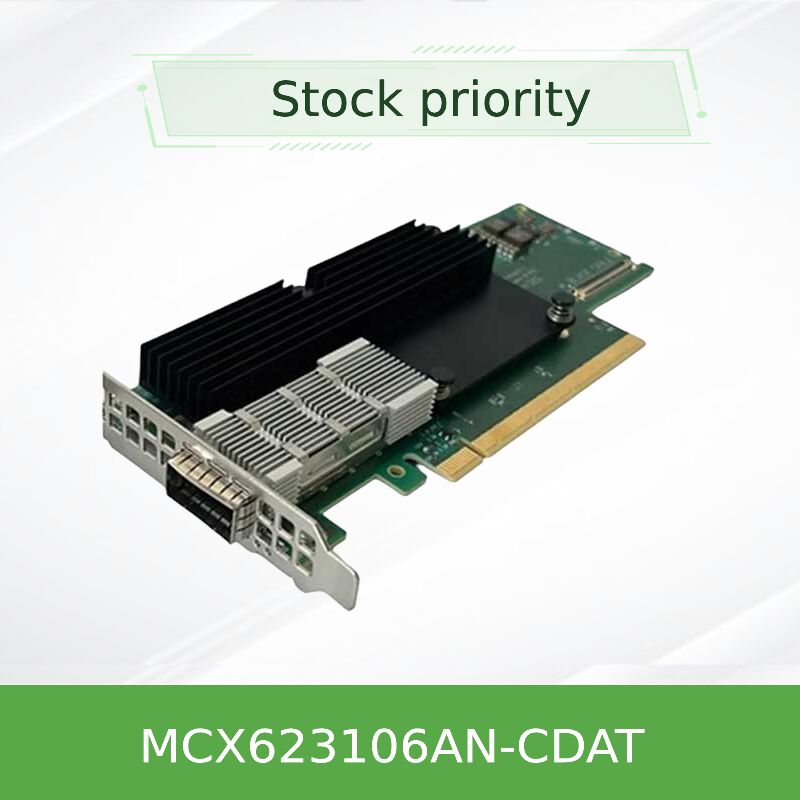

NVIDIA ConnectX-6 Lx MCX623106AN-CDAT スマートネットワークインターフェイスカード (SmartNIC)

製品モデル:MCX623106AN-CDATインターフェース:2つのポートのSFP28ですデータレート:ポートごとに10/25GbE (合計50GbE)ホストインターフェイス:PCIe 4.0 x8

1製品概要

NVIDIA ConnectX-6 Lx MCX623106AN-CDATは,高性能で機能が豊富なスマートネットワークインターフェイスカード (SmartNIC)基本的な接続を超えて,この技術がNICカードソフトウェア定義ネットワーク (SDN),RDMA over Converged Ethernet (RoCE),およびインラインIPsec暗号化のための高度なハードウェアアクセラレータを統合する.2 つのSFP28ポートは,柔軟な10GbEまたは25GbE接続をサポートします.効率的でスケーラブルでセキュアなクラウドを構築するための重要な要素です高速インフラストラクチャを直接補完するmq9700シリーズ

2主要な特徴

• 高性能接続性10/25GbEのポート2つまたは50GbEのポート1つ (ブレイクアウトケーブル経由)
• PCIe ホスト インターフェース:PCI エクスプレス 4.0 x8 (PCIe 3.0と後方互換性)
• ハードウェア加速器:RoCE,ASAP2 (SDN),およびインラインIPsec暗号化のための専用エンジン.
• 先端仮想化高密度仮想マシンとコンテナの展開のための包括的なSR-IOVとVirtIOサポート.
• 強化されたセキュリティハードウェアルーツ・オブ・トラスト 安全な起動とファームウェアの検証
• インテリジェント・オフロード:無国籍のTCPオフロード,ヘッダ書き換え,接続追跡,階層的なQoS

3基本技術と基準

このSmartNICは 現代のデータセンターネットワークを定義する 業界をリードする技術の基盤の上に構築されています

• ASAP2 (加速スイッチとパケット処理)SDN データ プレート (VXLAN,GENEVE,NVGRE 封装/解封) をネットワークカードハードウェア
• ゼロタッチ RoCE (ZTR):RDMAをコンバージェッドイーサネット上で実装し,PFCのような特殊なQoS構成を必要とせずに既存のネットワークでシームレスに動作する.
• インラインIPsec加速:AES-256/512-XTSをサポートするラインレートでIPsecトンネルのハードウェアベースの暗号化/解読.
• ハードウェア セキュリティ モジュール (HSM) ライト:安全なファームウェア更新とアンチクローニング保護のためにRSA暗号を用いたハードウェアルーツ・オブ・トラストを提供します.

4スマートNICのメリット

伝統的NICカードサーバーのPCIeバス上で,スマートなコプロセッサとして動作する.ネットワークトラフィックが到着すると,プログラム可能なパーサーがパケットタイプを識別します.RoCE トラフィックが RDMA を通してアプリケーションメモリに直接配置される,OSカーネルをバイパスする.オーバーレイネットワークパケット (VXLAN/GENEVE) は,ASAP2 エンジンによってデカプセル化される.セキュアなIPsec パケットは,インラインでデ暗号化される.これらの複雑な操作は,カード自体でワイヤーの速度で処理されますこのプロセスは,重要なCPUサイクルをオフロードし,コアアプリケーションのためのサーバーリソースを解放し,遅延を削減します.mq9700エコシステムです

5応用シナリオ

• ハイパーコンバーゲッドインフラストラクチャ (HCI):低レイテンシーで高速なデータ移動のために RoCE を使用してストレージトラフィック (vSAN, Ceph) を加速します.
• クラウド&テルコ NFV プラットフォーム:仮想スイッチング (OVS) とネットワーク機能 (ファイアウォール,ルーター) をASAP2でオフロードし,仮想マシンの密度とパフォーマンスを向上させる.
• AI/MLとHPCクラスター:高帯域幅,低遅延のインターコネクトが分散型トレーニングと並列コンピューティングタスクにとって重要です.
• 安全な企業ネットワーク:ハードウェア加速IPsecを使用してデータセンターやクラウドとの間に高性能で暗号化されたトンネルを確立します.
• ストレージネットワーク:NVMe-oF (NVMe over Fabrics) のイニシアターに最適で,効率的なストレージアクセスのために RoCE を活用します.

6. テクニカル仕様

注: これはネットワークカードOCP 3.0 SFF や他のバージョンについては,ご確認ください.

7競争上の利点

• 持有コスト (TCO) の合計額:ネットワークタスクでサーバーのCPU利用量を最大30%削減し,ワークロードの統合またはより小型でエネルギー効率の高いサーバーの展開を可能にします.
• 簡略化された RoCE 展開:Zero-Touch RoCE技術は,損失のないイーサネットを構成する複雑さをなくし,既存のインフラストラクチャ上で高性能ストレージとAIネットワークを可能にします.
• 総合的なセキュリティエンドポイントセキュリティ (ハードウェア RoT) とネットワークセキュリティ (ラインレート IPsec) を組み合わせて,直接端末上で深層防衛戦略を提供します.NICカード.
• 将来の投資:PCIe 4.0の準備と次世代プロトコルのサポートにより,カードは複数のサーバーリフレッシュサイクルを通して関連性を持ち続けます.mq9700接続するものです.

8サポート&サービス

選択から配備まで 一貫した体験を保証します

• 本物保証:すべての製品は NVIDIA 標準の保証でカバーされています.
• 技術コンサルティング:私たちの専門家は,特定のサーバーとスイッチ環境のための互換性検証と統合計画を支援します.
• 信頼性の高い供給:戦略的な在庫を保持し プロジェクトベースと 臨時調達のニーズの両方をサポートします
• グローバル・ロジスティックス国際顧客のための効率的な運送と通関

9よくある質問

10重要な注意事項

• 互換性サーバーの BIOS/UEFI 設定が PCIe ASPM と SR-IOV を有効にするかを確認します.カードの十分なシャシー冷却を確保します.
• ファイアウェア:NVIDIA が推奨するファームウェア バージョンを常に使用します.
• 熱力:カードのヒートシンクを通って適切な空気流が確保され サーバー・シャシの換気口を遮らないようにしてください
• 電気静止放電 (ESD):カードを端から握り,設置中に防静的腕帯を使用します.
• オプティック互換性:SFP28 オプティカルトランシーバーまたはDirect Attach Cable (DAC) を使用し,ConnectX-6 Lx アダプタで使用する.
