NVIDIA Quantum MQM8790-HS2F 200G InfiniBand スイッチ 40ポート アンマネージド 200Gb/s Mellanox代替

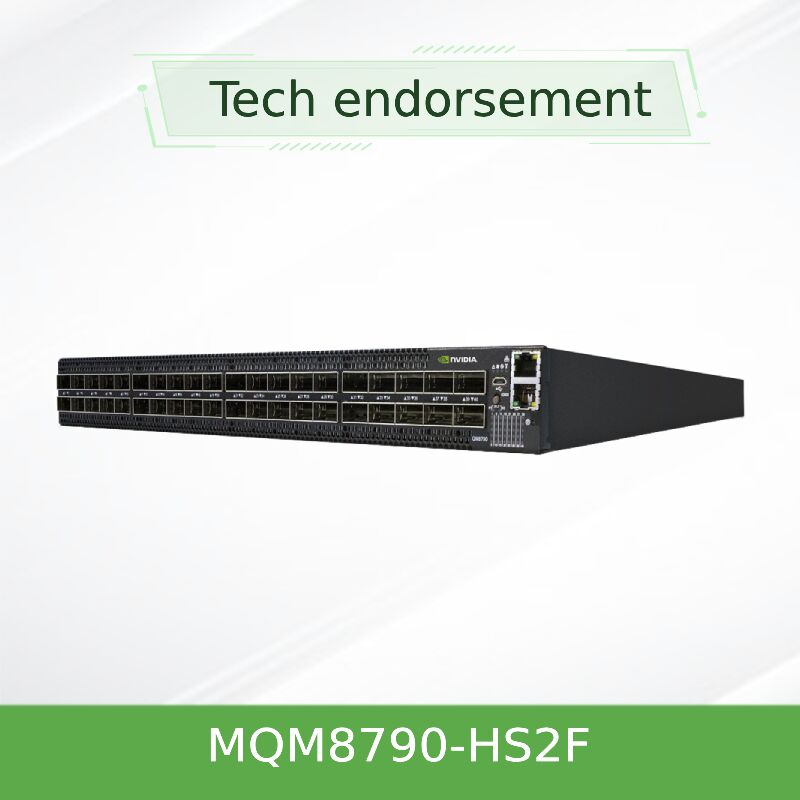

NVIDIA Quantum MQM8790-HS2F 200Gb/s InfiniBand スマートスイッチ

40ポート200GノンブロッキングスイッチでHPC、AI、クラウドインフラストラクチャを高速化。インネットワークコンピューティングとダブルデニシティ100Gスプリットを統合し、スループット最大化とレイテンシ最小化を実現。

• 40個のQSFP56ポート（200Gb/s動作または80 x 100Gb/sポートに分割可能）
• 最大16Tb/sの集約スイッチング容量（ノンブロッキング）
• 集団通信を高速化する統合SHARPテクノロジー
• x86デュアルコアBroadwell CPU搭載のマネージドなしSKU（MQM8790-HS2F）、最大2000ノードまでサポートするオンボードサブネットマネージャー
• P2Cエアフロー、1+1冗長電源、1U標準奥行き、ConnectX-6および旧世代アダプターとの下位互換性

特徴

• 高密度200Gファブリック: 各ポート200Gb/sの帯域幅を持つ40個のQSFP56ポート。
• ポート分割の柔軟性: 任意の200Gポートを2つの独立した100Gポートに変換可能。ダブルデニシティToR展開に最適。
• NVIDIA SHARPテクノロジー: MPI、NCCL、SHMEMコレクティブをオフロードおよび高速化するハードウェアベースのインネットワークコンピューティング。
• 高度なアーキテクチャサポート: ファットツリー、DragonFly+、多次元トーラス、適応ルーティングによる輻輳フリーファブリック。
• エネルギー効率設計: 80 PLUS Gold認証、ポート使用率に応じて電力をスケーリング、RoHS準拠。

テクノロジーと標準

NVIDIA Quantum InfiniBandアーキテクチャをベースにしたMQM8790-HS2Fは、Scalable Hierarchical Aggregation and Reduction Protocol (SHARP)を活用してスイッチファブリック内でデータ削減を実行します。静的および適応ルーティング、QoS、輻輳制御をサポートします。このスイッチは、200G/100G HDR/HDR100 InfiniBandと完全に互換性があり、FDR/EDRとの下位互換性も備えているため、既存のデータセンターへのスムーズな統合が可能です。x86管理プレーンはMLNX-OSを実行します（マネージドなしバージョンは外部UFMまたはOpenSMに依存します）。

動作原理：インネットワークコンピューティング

単にパケットを転送する従来のスイッチとは異なり、MQM8790-HS2Fはネットワークを通過するデータを処理します。サーバーからコレクティブ操作（例：all-reduce、barrier）が発行されると、スイッチハードウェアはワイヤスピードでデータを集約または削減します。これにより、複数のエンドポイント送信が不要になり、AIトレーニングやHPCシミュレーションのレイテンシが劇的に低下します。組み込みのx86プロセッサはファブリックの初期化とトポロジ検出を管理し、データアクセラレーションは専用シリコンで行われます。

アプリケーションと展開

• ハイパースケールAIクラスター: 低レイテンシのall-reduceを必要とする大規模モデルの並列トレーニング。
• 高性能コンピューティング（HPC）: 天気、ゲノミクス、物理学におけるMPIベースのシミュレーション。
• ダブルデニシティトップオブラック（ToR）: ポートを100Gに分割して高密度サーバー接続を実現。
• クラウドとストレージ: InfiniBand上のNVMe-oF、高スループットストレージバックエンド。
• 研究と教育: キャンパス内スーパーコンピューティングセンターのバックボーン。

技術仕様と注文オプション

注：全モデルにx86デュアルコアBroadwell CPU、8GBメモリ、RJ45 x1、コンソール x1、micro USB x1が含まれます。重量（2 PSU搭載時）：約12.48kg。ケーブル：QSFP56パッシブ/銅線/アクティブ光。

利点と差別化要因

• 従来の100Gスイッチとの比較: ネイティブ200Gポートとポート分割により、ラディックスが倍増し、ネットワーク階層が削減され、CAPEXが低減されます。
• 統合SHARP: 標準スイッチとは異なり、MQM8790-HS2Fはハードウェアでコレクティブを高速化し、ジョブ完了時間を最大10倍短縮します。
• エネルギーとスペース効率: 1Uフォームファクタで最大16Tb/sのスループットを実現し、競合ソリューションよりもGbあたりの消費電力が少なくなっています。ENERGY STAR認証取得済み。

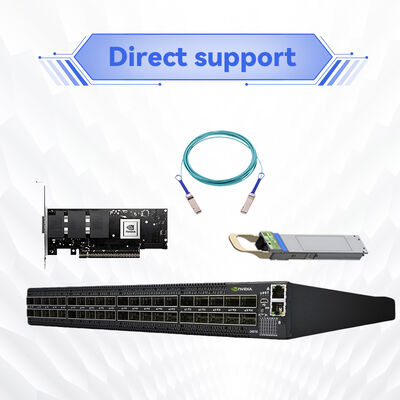

• エコシステムの下位互換性: ConnectX-4/5/6ネットワークカードおよび既存のケーブルとのシームレスな動作。

サービスとサポート

包括的な販売前および販売後のサポートを提供します：24時間年中無休の技術コンサルテーション、RMA保証処理、オンサイトトラブルシューティング調整。当社のチームは、トポロジ設計、ファームウェア互換性チェック、既存のInfiniBandファブリックとの統合を支援します。全ユニットには最低1年間の保証が付いています（延長可能）。1000万ドル以上の在庫から24～48時間以内に発送します。

よくある質問（FAQ）

Q: MQM8790-HS2FはMellanox ConnectX-6のような標準ネットワークカードと互換性がありますか？

A: はい、ConnectX-6ネットワークカード（200G/100G）および以前の世代（ConnectX-5、ConnectX-4）とは下位互換モードで完全に互換性があります。最適なパフォーマンスを得るには、HDRまたはHDR100をサポートするネットワークカードを使用してください。

Q: 外部コントローラーなしでこのスイッチを管理できますか？

A: MQM8790-HS2Fはマネージドなしスイッチですが、最大2000ノードのファブリックをすぐにセットアップできるオンボードサブネットマネージャーが含まれています。高度な監視と管理には、NVIDIA UFMまたはOpenSMを推奨します。

Q: 100Gへのポート分割は技術的にどのように機能しますか？

A: 各QSFP56ポートは4つのSerDesレーンを伝送します。ポートを2つの独立した2レーンインターフェイスとして構成することにより、スイッチは2つの別々の100G接続を駆動できます（スプリッターケーブルを使用）。これにより、100Gエンドポイントのポート数が実質的に倍増します。

Q: 半負荷時の典型的な消費電力はどのくらいですか？

A: ポートが未使用の場合、スイッチは電力を動的に削減します。50%の使用率では、ケーブルの種類やトラフィックによって異なりますが、典型的な電力消費は約150～180Wです。

Q: MQM8790-HS2Fはどのエアフロー方向を使用しますか？

A: -HS2FバリアントはP2C（ポート側から冷却ファンへ）のエアフローを使用します。空気はポート側から入り、ファン側から排出されます。逆方向のエアフロー（C2P）の場合は、MQM8790-HS2Rを注文してください。

注意点と互換性に関する注記

• エアフロー方向: ラックの冷却がスイッチモデルと一致していることを確認してください（MQM8790-HS2FはP2C、-HS2RはC2P）。不適切なエアフローはサーマルスロットリングを引き起こす可能性があります。

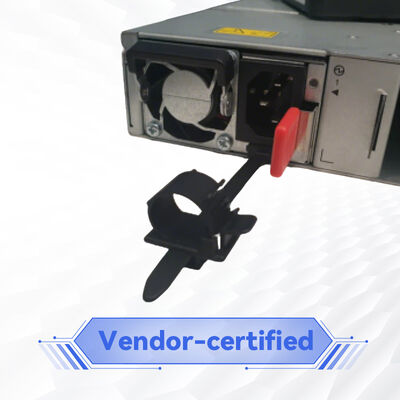

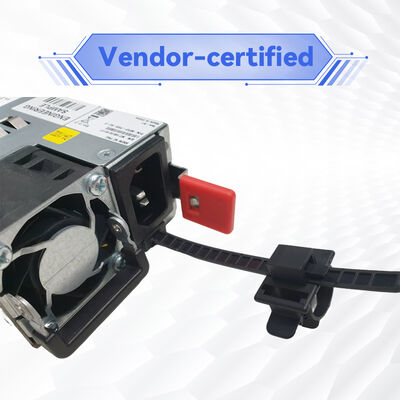

• 電源: 入力範囲100～127Vまたは200～240V AC。付属の電源コードのみを使用してください。冗長性のためにデュアルフィードを推奨します。
• ケーブル: 200G動作には、QSFP56パッシブ銅線（最大3m）またはアクティブ光モジュールを使用してください。100G分割には、QSFP56から2xQSFP28へのブレークアウトケーブルが必要です。
• 動作環境: 温度0℃～40℃、湿度10%～85%（結露なきこと）。高度3200m以下。CE、FCC、VCCI、ICES、RCMSに準拠したEMC。
• ソフトウェア: マネージドなしですが、ファームウェアアップデートは外部ホスト経由で行われます。常にネットワークカードとサブネットマネージャーのバージョンとのファームウェア互換性を確認してください。
