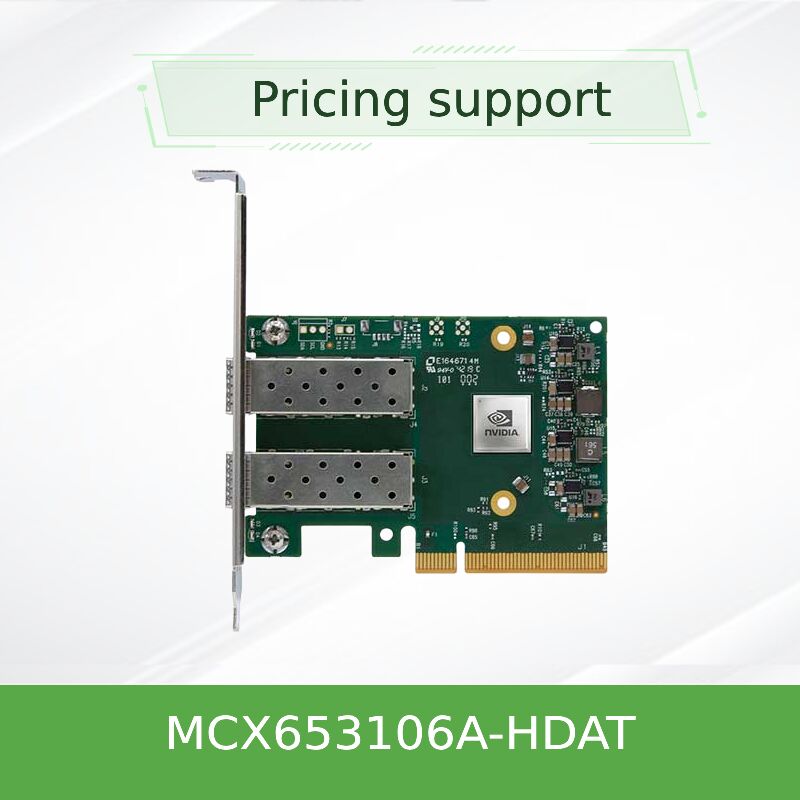

NVIDIA Mellanox ConnectX-6 MCX653106A-HDAT デュアルポート 200Gb/s InfiniBand スマートアダプター – PCIe 4.0 x16, インネットワークコンピューティング

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s デュアルポートインフィニバンドスマートアダプター

業界をリードする200Gb/sのインフィニバンドとイーサネットスマートアダプターカード,QSFP56ポート2つで,ネットワーク内コンピューティング加速,ブロックレベルの暗号化,PCIe 4を提供します.HPC用のホストインターフェース 0 x16クラウドデータセンターです

• 双ポート200Gb/s InfiniBand (HDR) または200/100/50/40/25/10GbE接続性
• PCIe Gen 4.0 x16 (Gen 3.0にも対応) 毎秒最大2億5千万のメッセージ
• ハードウェアオフロード:NVMe-oFターゲット/イニシアター,XTS-AES 256/512ビット暗号化,MPIタグマッチング
• NVIDIA In-Network Computing と GPUDirect RDMA のサポート
• 低プロフィールPCIeスタンドアップ形状要素,RoHS対応

特徴

• 200Gb/s トランスフット:2Gb/sまで InfiniBand (HDR) またはEthernetで動作するダブルポート.
• ネットワーク内コンピューティング:NVIDIA SHARP技術を用いて集団操作 (MPI,NCCL,SHMEM) をオフロードする.
• ブロックレベルの暗号化:ハードウェア AES-XTS 256/512 ビット暗号化/解読,CPUオーバーヘッドなし;FIPS対応.
• NVMe-oF 卸荷量:ターゲットとイニシエーターはNVMeをファブリックでオフロードし,CPU利用量を削減する.
• 先端仮想化SR-IOV 1K VFまで,OVSと仮想スイッチのASAP2加速.

テクノロジーと標準

MCX653106A-HDATはNVIDIA ネットワーク内コンピューティングエンジン (SHARP)RDMA (IBTA 1.3),ROCEそしてNVMe-oFサポートしていますPCIe Gen 4.0 (2x16として32レーン),PAM4 と NRZ SerDes機能も追加していますダイナミック・コネクテッド・トランスポート (DCT),オンデマンドページング (ODP)そしてアダプタブルルーティング. VXLAN,NVGRE,Geneveのオーバーレイオフロードはハードウェア加速.IEEE 802.3bj,802.3bm,802.3by,およびInfiniBand Trade Associationの仕様に対応しています.

作業原理: スマートオフロードアーキテクチャ

ConnectX-6は,ホストCPUから通信とストレージタスクをアダプターハードウェアにオフロードする.MPI集団では,アダプターがSharpを使用して転送中のデータを処理し,エンドポイントトラフィックを削減する.貯蔵用, NVMe-oF コマンドはアダプター上で直接処理され,CPUコアが解放されます.ブロック暗号化/解読はワイヤ速度でインラインで行われます.結果は低レイテンシー,より高いメッセージレート (215 Mpps),アプリケーションのスケーラビリティの向上.

アプリケーションと展開

• HPCクラスター:MPIベースのシミュレーションで,低レイテンシーと高いメッセージレートが必要です.
• 人工知能訓練NVIDIA GPUクラスタ GPUDirect RDMA と NCCL コレクティブ
• NVMe-oF ストレージ:高性能 NVMe ストレージ アクセスのためのターゲット/イニシアター 脱ロード
• 仮想化データセンター:SR-IOV と ASAP2 は,NFV とクラウドで OVS の卸荷についてです.
• マルチソケットサーバー:QPI/UPIのボトルネックを回避するためのソケットダイレクトの設定.

技術仕様と注文オプション

注: MCX653106A-HATは200Gb/s InfiniBand (HDR) と200/100/50/25/10GbEをサポートする. サイズは167.65mm x 68.90mm (ブラケットなし). 高いブラケット (短いブラケットアクセサリー) を含む.典型的な電力消費 < 15W.

利点と違い

• 前の世代 (ConnectX-5):帯域幅を倍増 (200Gb/s対100Gb/s) ネットワーク内コンピューティングのためのSHARPを統合し ブロックレベルの暗号化
• 競合するNIC:NVMe-oFとMPIの集団のための真のハードウェアの卸荷は,単なる無国籍の卸荷ではありません.
• ソケット直接オプション:UPI/QPIのボトルネックを取り除くため,マルチソケットサーバーで利用できます.
• FIPS 準拠:ハードウェアの暗号化は 政府セキュリティ基準を満たしている.

サービスとサポート

ConnectX-6 アダプターには24時間/24時間技術コンサルティング,RMAサービス,統合サポートを提供しています.各カードには1年間の保証 (延長可能) が付いています.主要なLinuxディストリビューションのドライバーの検証をしますInfiniBandのファブリックデザインのための販売前の構成サポートが利用可能である.

よくある質問 (FAQ)

Q: MCX653106A-HDATは 200Gb/s の量子スイッチに対応していますか?

A: その通りはい,適切なケーブルでHDRまたはNDRモードを使用する場合,NVIDIA Quantum QM8700/QM8790スイッチとQuantum-2スイッチと完全に互換性があります.

Q: このアダプタは,EthernetとInfiniBandの両方で使えますか?

A: その通りはい,InfiniBandとEthernetの両方のプロトコルをサポートします.ファームウェアはスイッチのタイプを自動的に検出し,適切なモードを設定します.

Q: RoCE (RDMA over Converged Ethernet) をサポートしていますか?

A: その通りはい,ConnectX-6はRoCEを完全にサポートし,Ethernet環境で低レイテンシーRDMAを提供します.

Q: メッセージの最大回数は?

A: その通りこのアダプターは1秒間に2億5千万通のメッセージを配信します 小規模なHPCワークロードに最適です

Q: このカードはPCIe Gen 3.0 スロットと互換性がありますか?

A: その通りはい,PCIe Gen 3.0 (x16) と後方互換性がありますが,バンド幅はGen 3の制限によりポートあたり ~ 100Gb/sに制限されます.

予防措置と互換性に関する注意事項

• PCIe スロット要件:200Gb/sのパフォーマンスを最大限に発揮するには,PCIe Gen 4.0 x16 スロットにインストールします.Gen 3.0 スロットではスループットが制限されます.
• 冷却:サーバー・シャシーに十分な空気流が確保される.受動冷却には最低200LFMが必要です.
• ケーブル:200Gb/s (HDR) に適したQSFP56受動/活性銅または光学モジュールを使用する.
• 運転手サポート:最新のNVIDIA MLNX_OFEDをLinuxまたはWINOF-2をWindowsで使用してください.
• 動作温度:0°C から 70°C; -40°C から 85°C の間で保存する.
