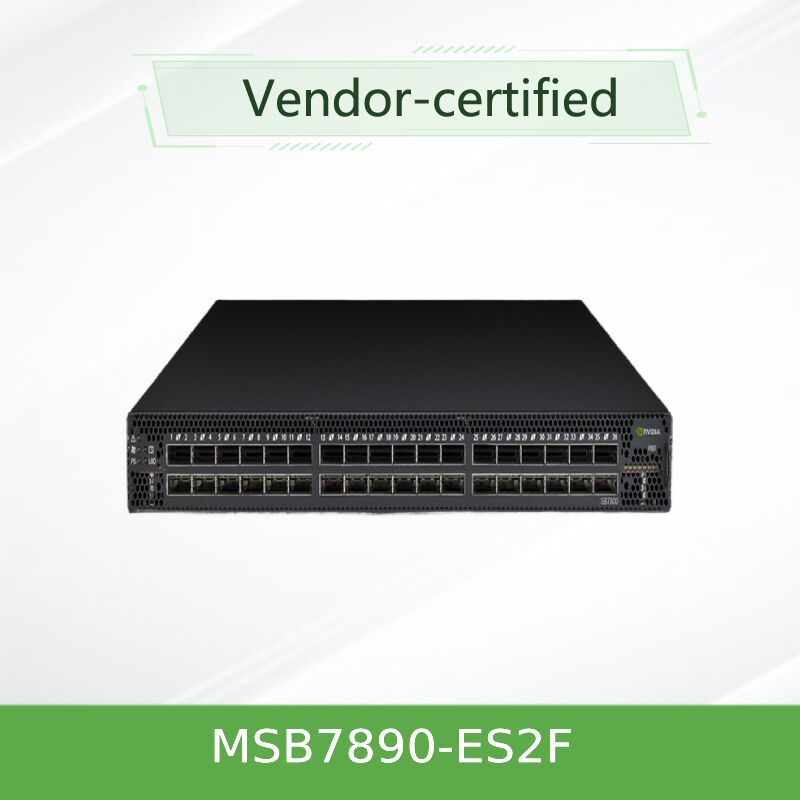

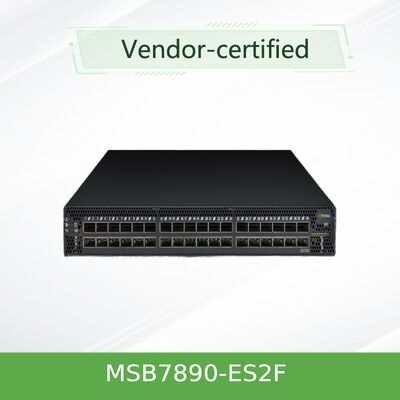

NVIDIA Mellanox MSB7890-ES2F 100G InfiniBand スイッチ 36ポート 7.2Tb/s アンマネージドスイッチ P2Cエアフロー UFM対応
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MSB7890-ES2F |
| 書類: | MSB7800 series.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 応用: | サーバ | 状態: | 新しい、オリジナル |
|---|---|---|---|
| キーワード: | MSB7890-ES2Fのmellanoxのネットワーク スイッチ | ポート構成: | 36 X QSFP28（100GB/s EDR Infiniband） |
| スループットを集計します: | 7.2 Tb/s | 切り替えレイテンシ: | 90ナノ秒 |
| ハイライト: | 100G InfiniBand アンマネージドスイッチ,36ポート Mellanox ネットワークスイッチ,7.2Tb/s InfiniBand スイッチ P2C 空気流 |
||
製品の説明
7.2Tb/sのノンブロッキングスループット、SHARP™インネットワークコンピューティングアクセラレーション、超低遅延を実現する36ポートの100Gb/s InfiniBandスマートスイッチ。大規模HPC、AI、エンタープライズデータセンターでの集中型ファブリック管理のために設計されています。
NVIDIA Mellanox MSB7890-ES2Fは、集中型ファブリック管理を必要とする大規模データセンター展開向けに設計された、アンマネージド100Gb/s InfiniBandスマートスイッチです。NVIDIA SB7800シリーズの一部であるこのスイッチは、ポートあたり100Gb/sで動作する36のQSFP28ポートを提供し、合計7.2Tb/sのノンブロッキングスループットと超低ポート遅延を実現します。マネージドモデル (MSB7800) とは異なり、MSB7890-ES2FはNVIDIA Unified Fabric Manager (UFM™) による外部管理に最適化されており、データセンターオペレーターは大規模な最新データセンターファブリックを効率的にプロビジョニング、監視、トラブルシューティング、保守できます。
MSB7890-ES2Fは、マネージドSB7800シリーズと同じ高性能ハードウェアを備えています。これには、スイッチハードウェア管理 (ファームウェア、電源ユニット、ファン) 用のオンボードデュアルコアx86 CPUが含まれますが、ファブリックオーケストレーションには外部サブネットマネージャーに依存します。NVIDIA SHARP™インネットワークコンピューティングテクノロジーをサポートし、スイッチは集合演算をCPUからネットワークファブリックにオフロードすることで、MPIおよびディープラーニングワークロードを劇的に加速します。MSB7890-ES2FバリアントはP2C (ポートから電源への) エアフローを備えており、ポート側から冷気が供給されるデータセンター冷却アーキテクチャに適しています。
- ポートあたり100Gb/s InfiniBand – ノンブロッキングアーキテクチャで、双方向のフル帯域幅を提供する36のQSFP28ポート。
- 7.2Tb/s 総スループット – コンパクトな1Uフォームファクタに高密度スイッチング容量。
- 外部制御用のアンマネージドSKU – NVIDIA UFM™プラットフォームによる集中管理に最適化。大規模ファブリックの統一されたオーケストレーションに最適。
- インネットワークコンピューティングアクセラレーション – NVIDIA SHARP™テクノロジーは、集合演算をCPUからスイッチファブリックにオフロードし、MPI操作時間を短縮し、貴重なCPUリソースを解放します。
- UFM対応 – NVIDIA Unified Fabric Managerとのシームレスな統合により、数百または数千のスイッチにわたる高度なテレメトリ、予測分析、自動ファブリックオーケストレーションを実現。

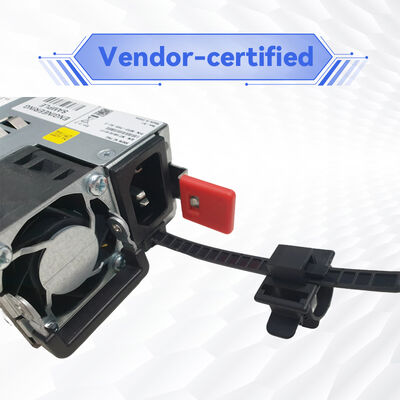

- 冗長およびホットスワップ対応コンポーネント – 1+1冗長電源ユニット (80 Plus Gold認証取得済み)、およびホットスワップ対応ファンモジュールにより、最大限の可用性を実現。
- エネルギー効率設計 – ATIS加重標準値で最大122Wの低消費電力 (フル搭載システムの場合)。動的な電力スケーリングにより、ポートが完全に利用されていない場合の消費電力を削減。
- 柔軟な冷却オプション – P2C (ポートから電源への) エアフロー構成 (MSB7890-ES2F) と前面から背面への冷却。
- 下位互換性 – 以前のInfiniBand速度 (EDR, FDR, QDR) とのシームレスな相互運用性。
高性能コンピューティングおよびAIワークロードは、最大のアプリケーションパフォーマンスを達成するためにインテリジェントなインターコネクトソリューションを必要とします。NVIDIA SHARP™ (Scalable Hierarchical Aggregation and Reduction Protocol) テクノロジーは、スイッチシリコンに直接組み込まれており、集合演算をCPUからスイッチネットワークにオフロードするインネットワークコンピューティングを可能にします。この革新的なアプローチにより、エンドポイント間でデータを複数回送信する必要がなくなり、MPI操作時間が劇的に短縮され、ネットワークを通過するデータ量が減少します。
all-reduce、barrier、broadcastなどの集合通信を加速することにより、SHARP™テクノロジーは、ディープラーニングフレームワーク (NCCL, TensorFlow, PyTorch) および従来のHPCアプリケーションに桁違いのパフォーマンス向上をもたらします。追加の利点として、通信処理にCPUリソースを消費するのではなく、計算に貴重なCPUリソースを解放し、全体的なアプリケーションスループットを向上させます。これらはすべて、オンボードスイッチ管理を必要としません。
- 大規模AI・MLクラスター – UFMオーケストレーションによる数百または数千ノードにわたる集中型ファブリック管理とテレメトリを必要とするGPUベースシステム。
- ハイパースケールデータセンター – 最大限の効率と統一された制御のためのUFMで管理されるファットツリー、DragonFly+、および多次元トーラストポロジ。
- 高性能コンピューティング (HPC) – 外部ファブリックマネージャーが強化された監視および自動化機能を提供する研究室、国立研究所、大学。
- エンタープライズおよびクラウドサービスプロバイダー – 高度なテレメトリと予測分析を備えた複数のスイッチファブリックにわたる統一された制御プレーンを必要とする環境。
- トップオブラック (ToR) と集中管理 – ファブリック全体の可視性と自動プロビジョニングを備えた高密度100Gb/sリーフ接続。

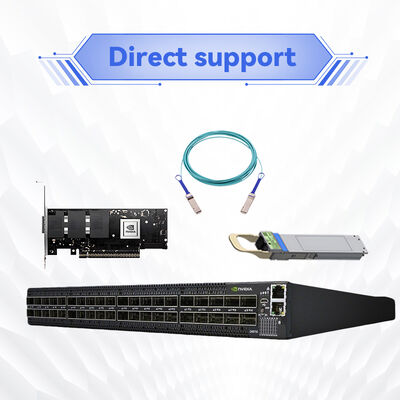

MSB7890-ES2Fは、NVIDIA ConnectX-5、ConnectX-6、ConnectX-7 InfiniBandアダプター、およびBlueField DPUファミリーとシームレスに連携します。以前のInfiniBand速度 (EDR, FDR, QDR) との下位互換性があり、投資保護とスムーズな移行パスを保証します。他のNVIDIA SB7800およびQuantumシリーズスイッチとの完全な相互運用性。管理については、このスイッチはNVIDIA Unified Fabric Manager (UFM) プラットフォームを介して制御するように設計されており、包括的なファブリックプロビジョニング、監視、予測トラブルシューティングを提供します。または、標準準拠のInfiniBandサブネットマネージャー (OpenSMなど) によって管理することもできます。オペレーティングシステムサポートには、主要なLinuxディストリビューション (RHEL, Ubuntu, Rocky Linux, SuSE) およびInfiniBandスタックを備えたWindows Serverが含まれます。
| パラメータ | 詳細 |
|---|---|
| モデル番号 | MSB7890-ES2F |
| ポートと速度 | 36 QSFP28ポート; ポートあたり100Gb/s |
| 総スループット | 7.2 Tb/s ノンブロッキング |
| スイッチング遅延 | 超低遅延 (通常130ns未満) |
| 管理 | アンマネージド — NVIDIA UFM™またはOpenSMによる外部管理; オンボードIntel Celeron 1047UEデュアルコアCPU、4GB DDR3 RAM、16GB SSD (シャーシハードウェア管理用) |
| 電源ユニット | 1+1冗長ホットスワップ対応、100-127VAC / 200-240VAC、80 Plus Gold、ENERGY STAR認証 |
| 冷却 | ホットスワップ対応ファン; P2C (ポートから電源への) エアフロー — MSB7890-ES2F |
| 管理ポート | 1x RJ45、1x RS232 (コンソール)、1x USB |
| 寸法 (高さx幅x奥行き) | 1.7 x 16.85 x 27.0インチ (43.6 x 433.2 x 590.6 mm)、1U |
| 重量 | 11.978 kg (26.4 lbs) |
| 動作温度 | 0℃～45℃ |
| 認証 | CE, FCC, VCCI, ICES, RCM, RoHS, CS, cTUVus, CU |
| 保証 | 1年間の限定ハードウェア保証 (延長オプションあり) |
| 注文可能部品番号 (OPN) | 説明 | エアフロー | 管理 |
|---|---|---|---|
| MSB7890-ES2F | 100Gb/s InfiniBand 1Uスイッチ、36 QSFP28ポート、デュアルAC PSU、標準奥行き、P2Cエアフロー、レールキット | P2C (ポートから電源へ) | アンマネージド (UFM対応) |
| MSB7890-ES2R | 上記と同じ、C2Pエアフロー (電源からポートへ) 搭載 | C2P (電源からポートへ) | アンマネージド (UFM対応) |
| MSB7800-ES2F | マネージドバリアント、P2Cエアフロー、オンボードサブネットマネージャー、MLNX-OS | P2C | マネージド (MLNX-OS) |
| MSB7800-ES2R | マネージドバリアント、C2Pエアフロー、オンボードサブネットマネージャー、MLNX-OS | C2P | マネージド (MLNX-OS) |
| MSB7880-ES2F | 100Gb/s InfiniBandルーター、P2Cエアフロー、ゲートウェイ機能 | P2C | マネージド |
| MSB7880-ES2R | 100Gb/s InfiniBandルーター、C2Pエアフロー、ゲートウェイ機能 | C2P | マネージド |
UFMによる集中型ファブリック管理を必要とする大規模展開には、MSB7890-ES2F (P2Cエアフロー) が理想的な選択肢です。背面から前面への冷却設計の場合は、MSB7890-ES2Rを選択してください。マネージドバリアント (MSB7800) は、オンボードサブネットマネージャーを必要とする小規模クラスターまたはスタンドアロン展開に適しています。
- 集中型ファブリック管理 – NVIDIA UFMを活用して、ファブリック全体で統一された可視性、自動化、予測分析を実現 — 大規模展開に最適。
- 優れたROI – 1Uでの高ポート密度により、スイッチ数とケーブル配線の複雑さが軽減され、設備投資が削減されます。
- エネルギー効率 – 業界をリードする電力効率 (標準122W) (ATIS加重測定値); 動的な電力スケーリングにより運用コストが削減されます。
- SHARP™アクセラレーション – ホストCPUサイクルを消費せずに最大10倍高速な集合通信を実現し、コンピューティング利用率を最大化します。
- 大規模環境でのIT複雑性の低減 – 数百または数千のスイッチにわたる統一された管理プレーンにより、運用が簡素化され、管理オーバーヘッドが削減されます。
- 強化されたテレメトリと分析 – UFM統合により、リアルタイムネットワークテレメトリ、予測トラブルシューティング、AI駆動型のサイバーインテリジェンスを提供します。
- 投資保護 – 以前のInfiniBand世代との下位互換性があり、既存のインフラストラクチャ投資を保護します。
Starsurge Groupは、NVIDIA Mellanoxスイッチのライフサイクル全体にわたるエンドツーエンドサービスを提供します。これには、販売前アーキテクチャコンサルティング、概念実証テスト、グローバルロジスティクスが含まれます。経験豊富な技術チームが、リモートトラブルシューティング、ファームウェアアップグレード、RMA調整を提供します。UFM展開については、プラットフォーム構成、統合、トレーニングのためのプロフェッショナルサービスを提供します。保証延長オプションと24時間年中無休の優先サポートがリクエストに応じて利用可能です。EMEA、アメリカ、APAC地域向けの多言語サポートにより、ミッションクリティカルな展開に対して迅速な対応が保証されます。
- 周囲動作温度を0℃～45℃の範囲に保ち、適切なラック換気を維持してください。
- NVIDIA互換性ガイドに記載されている認定済みのQSFP28オプティクスまたはDACケーブルのみを使用してください。
- エアフロー方向: MSB7890-ES2FはP2C (ポートから電源へ) を使用します — ラックの冷却方式が前面から背面へのエアフローと一致していることを確認してください。
- 電源ユニットは、適切なAC電圧 (100-240VAC) にアース接続して接続する必要があります。
- ファブリックの初期化と管理には、外部サブネットマネージャー (UFM、OpenSM、またはその他) を展開する必要があります。
- 前面と背面のエアフローのために十分なクリアランスを確保してください (推奨最小6インチ)。
- 重量約12kg — ラックマウントには適切な機械式リフトを使用してください。
Hong Kong Starsurge Group Co., Limitedは、ネットワークハードウェア、ITサービス、システムインテグレーションソリューションのテクノロジー主導型プロバイダーです。2008年に設立された同社は、ネットワークスイッチ、NIC、ワイヤレスアクセスポイント、コントローラー、ケーブル、インフラストラクチャ機器などの製品を世界中のお客様に提供しています。経験豊富な営業および技術チームに支えられ、Starsurgeは政府、ヘルスケア、製造、教育、金融、エンタープライズなどの業界をサポートしています。
顧客第一のアプローチで、Starsurgeは信頼性の高い品質、迅速なサービス、およびカスタマイズされたソリューションに焦点を当てています。主要なネットワークブランドの認定パートナーとして、グローバルロジスティクス、カスタムソフトウェア開発、多言語サポートを提供し、クライアントが効率的でスケーラブルで信頼性の高いネットワークインフラストラクチャを構築するのを支援しています。
| コンポーネント | サポートされているモデル/タイプ |
|---|---|
| アダプター | NVIDIA ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2 / BlueField-3 InfiniBand |
| ケーブルとオプティクス | QSFP28 DAC (パッシブ最大3m、アクティブ最大5m)、AOC、光トランシーバー (SR4, LR4, ER4) |
| オペレーティングシステム | Linux (RHEL 7/8/9, Ubuntu 18.04/20.04/22.04, Rocky Linux, SuSE), Windows Server 2016/2019/2022 (InfiniBandスタック付き) |
| 管理プラットフォーム | NVIDIA UFM, OpenSM, その他の標準準拠サブネットマネージャー |
| トポロジサポート | ファットツリー、DragonFly+, 2D/3Dトーラス、SlimFly、Clos |
- エアフロー方向を確認してください: MSB7890-ES2FはP2C (ポートから電源へ) を使用します — ラック冷却との互換性を確認してください (前面からの冷気)。
- ケーブルタイプを確認してください: 距離要件に基づいたQSFP28 DACまたは光トランシーバー。
- 電源入力を確認してください: C13/C14コネクタ付きのデュアル冗長AC。
- ラック奥行きが27インチ (標準奥行き) をサポートしていることを確認してください。
- 外部サブネットマネージャーを計画してください: ファブリック運用にはUFMライセンスまたはOpenSM展開が必要です。
- 高度なテレメトリと分析機能が必要な場合は、UFMソフトウェアライセンス要件を確認してください。
- アプリケーションスタックでのSHARP™サポートを確認してください (NCCL, SHARPプラグイン付きOpenMPI)。
