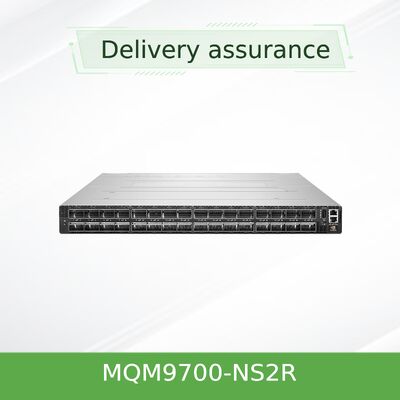

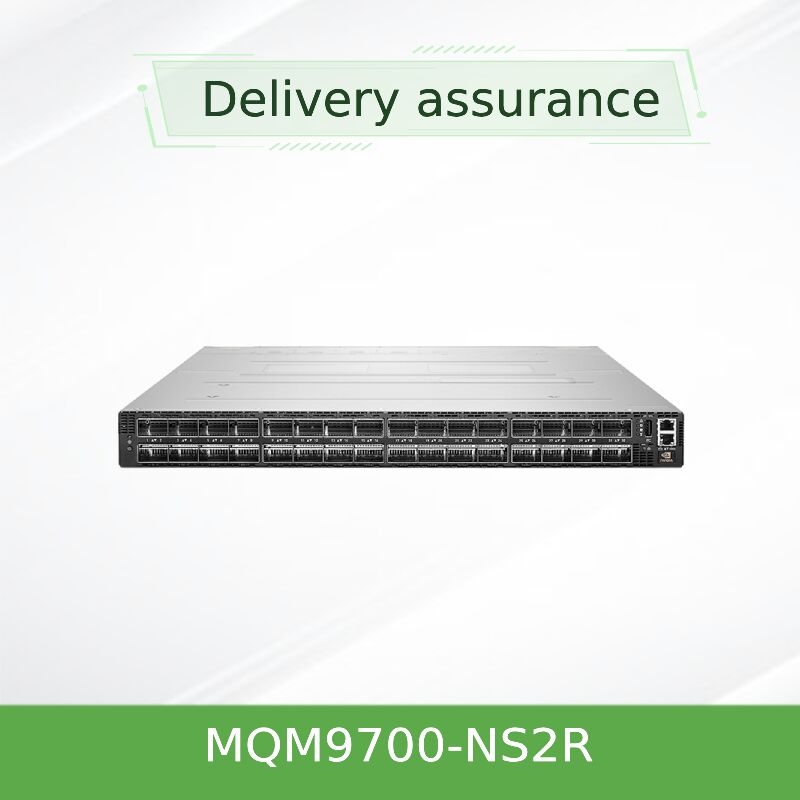

MQM9700-NS2R 400G NDR InfiniBand スマート スイッチ – 64 ポート オンボード サブネット マネージャー C2P エアフロー
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MQM9700-NS2R（920-9B210-00RN-0M2） |
| 書類: | MQM9700 series.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MQM9700-NS2R（920-9B210-00RN-0M2） | 伝送速度: | 400G |
|---|---|---|---|
| ポート: | 64 | テクノロジー: | インフィニバンド |
| 最高速度: | ndr | 輸送パッケージ: | パッキング |
製品の説明
極限スケールのAIおよびHPC環境向けに設計されています。MQM9700-NS2Rは、コンパクトな1Uシャーシに64個のノンブロッキング400Gb/s InfiniBandポートを提供し、最大2,000ノードに対応する統合オンボードサブネットマネージャー、SHARPv3インネットワークコンピューティング、およびリアからフロントへの冷却を必要とするデータセンター向けのコネクタ・トゥ・パワー（C2P）リバースエアフローを備えています。
Hong Kong Starsurge Groupが提供するNVIDIA Quantum-2 MQM9700-NS2Rは、高性能なフルマネージド400Gb/s InfiniBandスイッチで、リバースエアフロー（コネクタ・トゥ・パワー）に対応しています。QM9700シリーズの一部であるこのスイッチは、64×400Gb/s接続（またはポート分割技術により200Gb/sで最大128ポート）をサポートする32個のOSFPポートを提供します。画期的な毎秒51.2テラビットの双方向スループットと毎秒665億パケット以上の処理能力を持つMQM9700-NS2Rには、オンボードサブネットマネージャーが搭載されており、最大2,000ノードの簡単なセットアップが可能です。低遅延、ロスレスファブリック、および簡素化された管理を要求する研究機関、金融、製造、エンタープライズAIクラスターに最適です。
- 前例のないポート密度: 1Uに64ポートの400Gb/s NDR InfiniBand、ノンブロッキングアーキテクチャ。
- ダブル密度200Gb/sモード: NVIDIAポート分割技術を使用して最大128ポートの200Gb/sをサポートし、リーフ・スパイン・トポロジーのTCOを削減します。
- 統合サブネット管理: オンボードサブネットマネージャーが最大2,000ノードをセットアップから管理します。CLI、WebUI、SNMP、またはJSONインターフェイスからアクセス可能です。
- インネットワークコンピューティング: SHARPv3（Scalable Hierarchical Aggregation and Reduction Protocol）は、前世代と比較して32倍のAIアクセラレーションを提供します。
- 高度なファブリックサービス: RDMA、アダプティブルーティング、輻輳制御、拡張VLマッピング、セルフヒーリングネットワーク機能。
- リバースエアフロー（C2P）: コネクタ・トゥ・パワーのエアフロー方向は、ポート側にコールドアイルがあるデータセンターレイアウトに最適です。
- 冗長性・信頼性: 1+1冗長ホットスワップ対応電源、ホットスワップ対応ファンユニット。
- 下位互換性: 前世代のInfiniBand（HDR、EDR、FDR）をサポートします。
NVIDIA Quantum-2 ASICをベースにしたMQM9700-NS2Rは、最先端の400Gb/s SerDesテクノロジーを活用しています。低CPUオーバーヘッドと高スループットを実現するRDMA（Remote Direct Memory Access）、ファブリックのホットスポットを回避するアダプティブルーティング、MPIおよびAIフレームワークにおける集団演算を劇的に加速するインネットワーク削減のためのNVIDIA SHARPv3を組み込んでいます。統合サブネットマネージャーはMLNX-OSソフトウェアを実行し、複数のインターフェイス（CLI、WebUI、SNMP、JSON）を通じて完全なシャーシ管理を提供し、運用複雑性を軽減し、迅速な展開を可能にします。
Fat Tree、SlimFly、DragonFly+、多次元Torusなど、複数のトポロジーをサポートするMQM9700-NS2Rは、アーキテクトが次世代スーパーコンピューティング向けに、コスト効率が高く、非常に回復力のあるネットワークを構築し、簡単な管理を維持することを可能にします。
- AI・機械学習クラスター: 大規模言語モデルのトレーニングと推論のための高速GPU相互接続、統合サブネット管理。
- 高性能コンピューティング（HPC）: セルフヒーリングファブリックを必要とする研究シミュレーション、気象モデリング、ゲノミクス、量子コンピューティングラボ。
- ハイパースケールデータセンター: 大量の東西トラフィックとリバースエアフロー互換性を備えたスパイン・リーフアーキテクチャ。
- エンタープライズクラウド・金融: 管理の簡素化が重要な低遅延取引システムとリアルタイム分析。
- 政府・教育機関: 決定論的なパフォーマンスと簡単なセットアップを必要とする国立研究所、大学スーパーコンピューティングセンター。

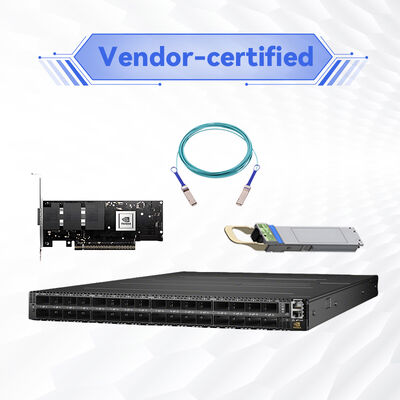

NVIDIA InfiniBandエコシステム（ConnectX-6/7アダプター、LinkXケーブル、Quantum-2シリーズスイッチ）と完全に相互運用可能です。HDR、EDR、FDRデバイスとの下位互換性があります。適切なドライバーを備えた主要なLinuxディストリビューション（RHEL、Ubuntu、Rocky Linux）およびWindows Serverをサポートします。オンボードサブネットマネージャーは、NVIDIA UFMと互換性があり、テレメトリと大規模ファブリックを強化します。
| パラメータ | 仕様（MQM9700-NS2R） |
|---|---|
| ポート | 64ポートの400Gb/s InfiniBand（NDR）または128ポートの200Gb/sをサポートする32個のOSFPコネクタ |
| 集約スループット | 51.2 Tb/s双方向、ノンブロッキング |
| パケット転送能力 | 毎秒665億パケット以上（BPPS） |
| 管理タイプ | オンボードサブネットマネージャーによるフルマネージド（最大2,000ノードをサポート） |
| CPU & メモリ | x86 Coffee Lake i3、8GB DDR4 SO-DIMM（2666 MT/s）、16GB M.2 SSD |
| 電源ユニット | 1+1冗長、ホットスワップ対応、200-240Vac、80 Plus Gold、ENERGY STAR認証 |
| 冷却/エアフロー | リバースエアフロー：コネクタ・トゥ・パワー（C2P）、ホットスワップ対応ファンユニット |
| 寸法（高さx幅x奥行） | 1.7インチ（43.6mm） x 17.0インチ（438mm） x 26.0インチ（660.4mm） |
| 重量 | 約14.5 kg |
| 動作温度 | 0℃～40℃ |
| 湿度（動作時） | 10%～85%（結露なきこと） |
| 高度 | 最大3050m |
| 規制準拠 | CE、FCC、VCCI、ICES、RCM、RoHS、CB、cTUVus、CU |
| 保証 | 標準1年（延長オプションあり） |
| 注文可能な部品番号（OPN） | 説明 | エアフロー方向 | 管理 |
|---|---|---|---|
| MQM9700-NS2F | 64ポート 400Gb/s、マネージド | P2C（パワー・トゥ・コネクタ / フォワード） | オンボードサブネットマネージャー |
| MQM9700-NS2R | 64ポート 400Gb/s、マネージド | C2P（コネクタ・トゥ・パワー / リバース） | オンボードサブネットマネージャー |
| MQM9790-NS2F | 64ポート 400Gb/s、アンマネージド | P2C（フォワード） | 外部サブネットマネージャーが必要 |
| MQM9790-NS2R | 64ポート 400Gb/s、アンマネージド | C2P（リバース） | 外部サブネットマネージャーが必要 |
C2Pエアフロー（コネクタ・トゥ・パワー）の場合、コールドエアはOSFPコネクタ側から入り、電源側から排出されます。注文前にデータセンターの冷却レイアウトを確認してください。MQM9700-NS2Rは、リバースエアフローを必要とするラックに最適なマネージド選択肢です。
- 統合管理: オンボードサブネットマネージャーは外部依存を減らし、最大2,000ノードまでのクラスターのTCOを削減します。
- リバースエアフローの柔軟性: C2P冷却は特定のデータセンターのホット/コールドアイル構成に適合し、熱効率を向上させます。
- 1Uあたりの最高のラディクス: 64x 400Gポートは、スイッチ階層を最小限に抑え、遅延を削減し、ケーブリングを簡素化します。
- エネルギー効率: Gold+電源とスマートファン制御により、OPEXを削減します。
- 将来を見据えたスケーラビリティ: SHARPv3とアダプティブルーティングのサポートにより、次世代AIフレームワークへの投資を保護します。
- 簡単なプロビジョニング: WebUI、CLI、SNMP、JSONインターフェイスにより、自動化と迅速な展開が可能になります。
Hong Kong Starsurge Groupは、プリセールスコンサルティング、インテグレーションサービス、グローバルロジスティクスを含むエンドツーエンドのサポートを提供します。当社の技術チームは、展開支援、RMAサービス、および延長保証オプションを提供します。ボリュームオーダーの場合、カスタマイズされたケーブリングと構成検証を提供します。APAC、EMEA、およびアメリカ地域で多言語サポートが利用可能です。
• C2Pエアフローの向きがラックと一致していることを確認してください：コールドアイルはコネクタ（OSFP）側に配置する必要があります。
• 信号品質とコンプライアンスを維持するために、NVIDIA認定の光モジュールとケーブルのみを使用してください。
• 動作高度は最大3050m、温度は40℃を超えないこと。
• 初期セットアップの場合、管理ポート（RJ45/USB）にアクセスできることを確認してください。
• 一部の高度な機能にはソフトウェアライセンスが必要な場合があります。Starsurgeセールスチームにご相談ください。
• NVIDIAによって公に確認されていない仕様は提供されたものとしてマークされています。注文前に確認してください。
2008年に設立されたStarsurgeは、ネットワークハードウェア、ITサービス、システムインテグレーションソリューションのテクノロジー主導型プロバイダーです。世界中の政府、ヘルスケア、製造、教育、金融、エンタープライズクライアントにサービスを提供しています。経験豊富な技術および営業チームにより、StarsurgeはIoTソリューション、カスタムソフトウェア開発、グローバルロジスティクスを含む、カスタマイズされたネットワーキングインフラストラクチャを提供します。顧客第一のアプローチにより、信頼性の高い品質、迅速なサービス、スケーラブルなネットワーク設計を保証します。主要ブランドの認定チャネルパートナーとして、最先端技術と実際の展開成功を結びつけます。
• NVIDIA ConnectX-6 / ConnectX-7 InfiniBandアダプター
• NVIDIA Quantum-2 QM9700/9790シリーズスイッチ
• LinkX OSFPケーブル（パッシブ銅線最大3m、アクティブ光ファイバー最大500m）
• ソフトウェア：MLNX-OS（オンボード）、大規模ファブリック向けのUFM
• オペレーティングシステム：RHEL 8/9、Ubuntu 20.04/22.04、Windows Server 2022（Mellanox WinOF-2使用）
• サブネットマネージャー互換性：OpenSM、UFM、ネイティブオンボードSM
✓ 必要なエアフロー方向を確認：C2P（コネクタ・トゥ・パワー）がラックのコールドアイル配置と一致していること。
✓ オンボードサブネットマネージャーは最大2,000ノードに対応。より大規模なファブリックの場合は外部UFMを計画。
✓ ケーブリング計画：400G OSFP to OSFP または 2x200G に分割。
✓ 電源入力を確認：200-240Vac、冗長フィード付き。
✓ 大規模展開の場合は、Starsurgeエンジニアにトポロジー設計レビューを依頼。
