NVIDIA MCA4J80-N005 800Gb/s ツインポート OSFP - 2x400Gb/s OSFP InfiniBand アクティブカッパーケーブル (ACC)
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCA4J80-N005（980-9I602-00N005） |
| 書類: | MCA4J80-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | メラノックスDACケーブル | ケーブル長: | 5メートル |
| 名前: | メラノックスDACケーブルアクティブ銅ケーブルIBツインポートNDR 800GB/S OSFP 5メートルMCA4J80-N005 | キーワード: | メラノックスDACケーブル |
製品の説明

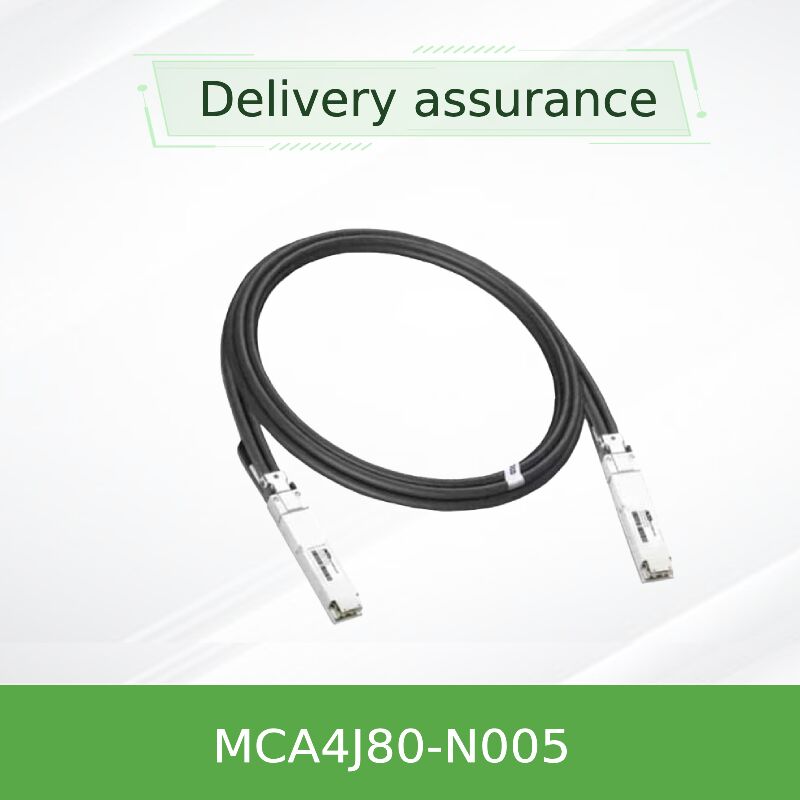

NVIDIA MCA4J80-N005 800Gb/s ツインポート OSFP - 2x400Gb/s OSFP InfiniBand アクティブ銅線ケーブル (ACC)
高密度NDRインターコネクト | 5メートル到達 | 超低遅延 | 片側1.5W
NVIDIA MCA4J80-N005は、InfiniBand NDRおよびEthernet環境向けに設計された800Gb/sツインポートOSFPアクティブ銅線ケーブルです。8チャネルの100G-PAM4変調を活用し、2x400Gb/sの集約帯域幅を提供し、スイッチ間およびスイッチ-DGX H100接続に最適です。26AWG導体と最適化されたイコライゼーションを備えたこの5m ACCは、パッシブDACと光ソリューションのギャップを埋め、要求の厳しいデータセンター向けに低消費電力、低コスト、堅牢な信号整合性を提供します。
製品概要
NVIDIA MCA4J80シリーズは、次世代NDR InfiniBandおよびSpectrum-4 Ethernetファブリック向けの800Gb/sツインポートOSFPアクティブ銅線ケーブルを提供します。MCA4J80-N005（5メートルバリアント）は、両端に統合されたプリエンファシスイコライザーICを備えた太い26AWG銅線ペアを使用しており、パッシブDACの限界を超えた信頼性の高い伝送を可能にしながら、コネクタあたりわずか1.5Wの超低遅延と消費電力を維持します。各ケーブルは、信号ノイズとバックリフレクションを低減するために工場で調整されており、EEPROMはホストシステムに完全な製品識別と診断データを提供します。短い距離（<3m）の場合、NVIDIAはパッシブDACの代替品を提供しています。ACCシリーズは、3m、4m、および5mのリンクのパフォーマンスを最適化します。
主な特徴
- 800Gb/sの集約帯域幅 – ツインポートOSFP - 2x400Gb/s OSFP、ポートあたり8レーン @ 100G-PAM4。
- 5メートル到達 (26AWG) – トップオブラックおよび隣接ラック接続に最適。
- 超低消費電力 – 最大1.5ワット/エンド、アクティブ光ケーブルよりも大幅に低い。
- ホットプラグ対応 & RoHS準拠 – LSZHジャケット、ハロゲンフリー、鉛フリー。
- プロトコルアグノスティック動作 – 接続されたスイッチに応じてInfiniBandまたはEthernetに自動構成されます。
- 堅牢な信号整合性 – 統合イコライザーと長さごとの調整により、リフレクションとISIを低減します。
- I²C管理インターフェース – SFF-8636ベースで、リアルタイムのケーブルステータスと識別を提供します。
- 動作温度 0℃～+70℃ – エンタープライズおよびクラウドデータセンター環境に適しています。
テクノロジーとデザイン
MCA4J80-N005は、NVIDIAのアクティブ銅線ケーブル（ACC）ファミリーに属します。これは、パッシブ銅線ケーブルとアクティブイコライゼーション回路を組み合わせたハイブリッド設計です。パッシブDACとは異なり、ACCは各コネクタハウジングにプリエンファシスイコライザーICを統合しており、長距離での銅線の固有の高周波損失を補償します。これにより、InfiniBand NDR仕様に準拠したビットエラーレートを維持しながら、最大5mの距離が可能になります。レーンあたりの100G-PAM4変調はスペクトル効率を最大化し、ツインポートOSFPフォームファクタはブレークアウト機能を提供します。単一の800Gb/sポートが2つの独立した400Gb/sポートに接続され、Quantum-2スイッチまたはDGX H100システムへの接続を簡素化します。NVIDIAの厳格なケーブルテストにより、箱から出してすぐに使用できる耐久性、低挿入損失、優れたクロストークアイソレーションが保証されます。
一般的なデプロイメント
- Quantum-2 InfiniBandスイッチ - Quantum-2スイッチ間 – リーフ/スパインノード間で最大5mのノンブロッキングNDRファブリックを構築。
- Quantum-2スイッチ - DGX H100 / HGX H100システム間 – 高スループットと低遅延を必要とするGPUクラスターのダイレクトアタッチ。
- Spectrum-4 Ethernetスイッチ間またはサーバーアップリンク – AI/MLバックエンドネットワーク向けの800Gb/s Ethernetデプロイメント。
- 高性能コンピューティング（HPC）およびストレージの非集約化 – ラック内の信頼性の高いポイントツーポイント接続。
互換性
MCA4J80-N005 ACCは、NVIDIA Quantum-2 InfiniBandスイッチ、Spectrum-4 Ethernetスイッチ、およびDGX H100サーバープラットフォームと完全に互換性があります。また、OSFP MSA Rev. 1.12およびSFF-8636管理インターフェースに準拠した、800G NDRまたは2x400Gブレークアウトモードをサポートする標準のOSFPケージでも動作します。ケーブルは、スイッチ側に基づいてリンクプロトコル（InfiniBand対Ethernet）を自動検出するため、手動構成は不要です。レガシー400Gまたは200G環境の場合は、アダプターまたはパッシブDACオプションについてNVIDIAの担当者にお問い合わせください。
互換性マトリックス
| プラットフォーム / スイッチファミリ | ポートタイプ | サポートされる速度 | 認定済み長さ |
|---|---|---|---|
| NVIDIA Quantum-2 QM9700 / QM9790 | OSFP 800G NDR | 800Gb/s (2x400Gブレークアウト) | 5m |
| NVIDIA Spectrum-4 SN5600 / SN5700 | OSFP 800G Ethernet | 800Gb/s | 5m |
| NVIDIA DGX H100 (8-GPU) | OSFP 400G (デュアルポート) | 2x400Gb/s/ケーブル | 3m (フラット/フィン付き) & 5m |
| サードパーティ製800Gスイッチ (OSFP MSA) | OSFP | 800G / 2x400G | 検証を参照 |
技術仕様
| パラメータ | 仕様 (MCA4J80-N005) |
|---|---|
| 製品名 | NVIDIAアクティブ銅線ケーブル、InfiniBandツインポートNDR、最大800Gb/s、OSFP、5m |
| 注文PN | MCA4J80-N005 |
| データレート | 800Gb/s (ポートあたり8レーン @ 100G-PAM4; 合計2x400Gb/s) |
| コネクタタイプ | ツインポートOSFP - 2x OSFP (アクティブ銅線) |
| ケーブル長 | 5メートル (長さ≧2mの場合は±50mmの許容誤差) |
| ワイヤゲージ | 26 AWG、2x8ペア |
| 外径 | 8.9 ±0.03 mm |
| 最小曲げ半径 (単回) | ケーブル径の5倍 (~44.5 mm) |
| 最小曲げ半径 (繰り返し) | ケーブル径の10倍 (~89 mm) |
| 電源電圧 | 3.135V – 3.465V (公称3.3V) |
| 最大消費電力/エンド | 1.5 W |
| 動作ケース温度 | 0℃～+70℃ |
| 保管温度 | -40℃～+85℃ |
| 相対湿度 (動作時) | 5%～85% (結露なきこと) |
| 特性インピーダンス | 100 Ω公称 (90-110 Ω範囲) |
| 規制準拠 | RoHS、REACH、CE、FCCクラスA、UKCA、VCCI、RCM、TUV、CB |
| ジャケット材質 | LSZH (低煙ゼロハロゲン) |
| ホットプラグ対応 | はい、OSFP MSA準拠 |
選択ガイド – MCA4J80シリーズ
| 注文PN | 長さ | AWG | 説明 / 特記事項 |
|---|---|---|---|
| MCA4J80-N003 | 3m | 30 AWG | 標準フラットケーブル、800Gb/s ACC |
| MCA4J80-N004 | 4m | 30 AWG | 延長到達距離、30AWG構造 |
| MCA4J80-N005 | 5m | 26 AWG | 5m用の太いゲージ、スイッチ間接続に最適化 |
| MCA4J80-N003-FLT | 3m | 30 AWG | DGX H100クリアランス用のフラットトップバリアント |
| MCA4J80-N003-FTF | 3m | 30 AWG | フラットからフィン付き、特殊な機械的フォームファクタ |
パッシブDACおよびアクティブ光ケーブルに対する利点
- コスト効率: アクティブ光ケーブル（AOC）よりも低コストで、パッシブDACよりも長い到達距離を提供。
- 最小限の遅延: アナログイコライゼーションによるサブマイクロ秒遅延、プロトコルリタイミングなし。
- 電力効率: 光モジュールで一般的な3～5Wに対し、1.5W/エンド。
- 信頼性: 光汚染の問題がなく、高振動環境でも堅牢。
- デプロイメントの簡素化: 標準的な銅線取り扱い、クリーニングや極性の問題なし。
サービスとサポート
香港スターサージグループ株式会社は、NVIDIAネットワーキングソリューションの完全なサプライチェーンと技術サポートを提供しています。当社のチームは、構成検証、互換性チェック、およびアフターセールスRMAサービスを支援します。ボリューム価格、ケーブル長のおすすめ、既存のInfiniBand/Ethernetファブリックとの統合については、当社のネットワークハードウェアスペシャリストにお問い合わせください。地域倉庫からの迅速な発送によるグローバル配送を提供しています。
よくある質問 (FAQ)
- Q: MCA4J80-N005は標準の400G QSFPポートと互換性がありますか？
A: いいえ、OSFPコネクタを使用します。400G QSFPポートの場合は、QSFP112またはOSFP-to-QSFPアダプターを検討してください。このケーブルは、800Gまたは2x400GブレークアウトをサポートするネイティブOSFPケージ用に設計されています。 - Q: ACCとDACの違いは何ですか？
A: パッシブDACにはアクティブ電子機器がありません。ACCはイコライザーICを統合して、信号整合性と超低遅延を維持しながら長さを5mに延長します。 - Q: このケーブルはEthernetとInfiniBandの両方をサポートしていますか？
A: はい。ACCファームウェアはリンクプロトコルを自動検出します。InfiniBand NDRとEthernet（最大800GbE）の両方で動作します。 - Q: 5mを超えるスイッチからサーバーへの接続にこのケーブルを使用できますか？
A: 最大定格長は5mです。長距離の場合は、アクティブ光ケーブル（AOC）または光トランシーバーが必要です。 - Q: コネクタ付近に特定の曲げ半径制限がありますか？
A: はい、アセンブリの曲げ半径（コネクタ付近）はケーブル径の10倍です。パフォーマンス低下を防ぐために、NVIDIAのケーブル管理ガイドラインに従ってください。
取り扱い上の注意とESDガイドライン
- ケーブルを取り扱う際やOSFPケージに挿入する際は、必ずESD接地リストストラップを使用してください。
- 導体の損傷を防ぐため、最小曲げ半径（単回：直径の5倍、繰り返し：直径の10倍）を超えないでください。
- 汚染を防ぐため、取り付け時まで保護ダストキャップを装着したままにしてください。
- ケーブルジャケットを引っ張ったり、過度の張力をかけたりしないでください。適切なケーブル管理ブラケットを使用してください。
- 信頼性の高いイコライザーパフォーマンスを確保するため、指定されたケース温度（0℃～+70℃）内で操作してください。
バイヤーチェックリスト – MCA4J80-N005
- ✓ スイッチポートタイプを確認してください：OSFP 800G NDRまたは2x400Gブレークアウト機能。
- ✓ 必要なケーブル長を確認してください：このACCバリアントの最大5m。
- ✓ 動作環境温度範囲を確認してください（ケース温度0～70℃）。
- ✓ ラック内の十分な曲げ半径スペースを確保してください（単回曲げで≥45mm）。
- ✓ DGX H100接続の場合、3mでフラットトップバリアント（MCA4J80-N003-FLT）が必要かどうかを確認してください。5mの場合は、標準のN005は適切な配線で互換性があります。
関連製品
関連ガイドとリソース
- NVIDIA OSFP/QSFPケーブル管理ガイドライン (PDF)
- InfiniBand NDRファブリック設計ベストプラクティス
- アクティブ銅線 vs アクティブ光ケーブルの理解
- DGX H100ネットワーキングガイド
香港スターサージグループ株式会社について
2008年に設立されたスターサージは、ネットワークハードウェア、ITサービス、システムインテグレーションソリューションのテクノロジー主導型プロバイダーです。政府、ヘルスケア、製造、教育、金融、エンタープライズセクターのグローバル顧客にサービスを提供しています。当社のポートフォリオには、ネットワークスイッチ、NIC、ワイヤレスアクセスポイント、IoTソリューション、カスタムソフトウェア開発、および高速ケーブル（NVIDIA InfiniBandおよびEthernet製品を含む）が含まれます。顧客第一のアプローチと多言語サポートにより、スターサージは信頼性の高い品質、迅速なサービス、およびカスタマイズされたネットワークインフラストラクチャを保証します。経験豊富な営業および技術チームが、設計からグローバル配送までエンドツーエンドのサポートを提供します。
NVIDIA純正ACCケーブル、DAC、およびスイッチソリューションについては、当社と提携してください。
