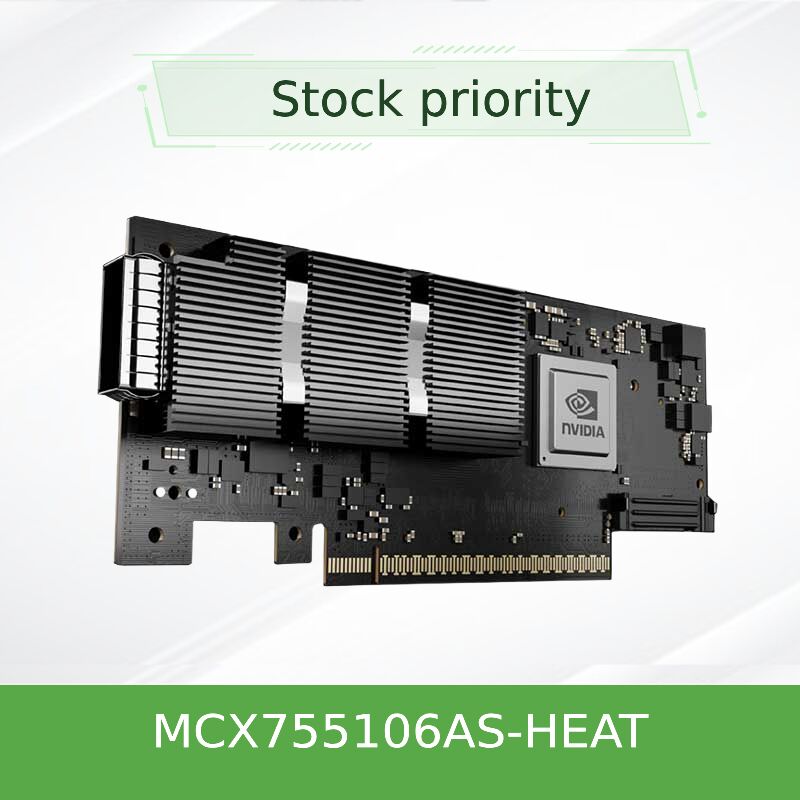

NVIDIA Mellanox ConnectX-7 MCX755106AS-HEAT 400Gb/s NDR InfiniBand スマート ネットワーク アダプター
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCX755106AS-HEAT（900-9x7AH-0078-DTZ） |
| 書類: | Connectx-7 infiniband.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MCX755106AS-HEAT（900-9x7AH-0078-DTZ） | ポート: | 2ポート |
|---|---|---|---|
| テクノロジー: | インフィニバンド | インターフェースの種類: | OSFP56 |
| 仕様: | 16.7cm x 6.9cm | 起源: | インド /イスラエル /中国 |
| 伝送速度: | 200gbe | ホストインターフェイス: | GEN3 X16 |
| ハイライト: | NVIDIA Mellanox ConnectX-7ネットワークアダプター,400Gb/s インフィニバンドネットワークカード,保証付きスマートネットワークアダプター |
||
製品の説明
NVIDIA Mellanox ConnectX-7 MCX755106AS-HEAT 400Gb/s NDR インフィニバンド スマートネットワーク アダプタ
AI工場や科学コンピューティング, 超大規模クラウド環境のために設計された ConnectX-7 MCX755106AS-HEATは 400Gb/sのスループット,ハードウェア加速型インラインセキュリティ (IPsec/TLS/MACsec). PCIe Gen5 x16,GPUDirect RDMA,および先進的なネットワーク内コンピューティングオフロードをサポートする.
製品概要
NVIDIA ConnectX-7ファミリーは,InfiniBandとイーサネットプロトコルの両方を400Gb/sまでサポートするRDMAネットワークにおける画期的な進歩を表しています.特定のモデルMCX755106AS-HEATは,高密度単ポートNDR InfiniBandアダプタで,要求の高いHPCおよびAIクラスターのために設計されています.PCIe Gen5 ホストインターフェイス,NVMe-oF,集団通信 (SHARP) のハードウェアオフロード,およびインライン暗号化エンジンを統合し,ユーザがセキュアに構築できるようにします.低コストの超効率のデータセンター.
主要なハードウェアとパフォーマンス機能
- NDR InfiniBand 400Gb/s (HDR 200G/EDR 100Gとも対応する)
- PCI エクスプレス Gen5.0 x16 (x32 レーンまでの分岐をサポート)
- 超低遅延とハードウェアベースの信頼性の高い輸送
- GPUDirect RDMA & GPUDirect GPU加速作業負荷のためのストレージ
- ネットワーク内コンピューティング: SHARPv3の集合的なオフロード
セキュリティ&オフロード エンジン
- インラインIPsec,TLS,MACsec暗号化/解読 (AES-GCM 128/256ビット)
- ハードウェアルーツ・オブ・トラストとフラッシュ・暗号化によるセキュア・ブート
- SDN の ASAP2 (加速 スイッチ と パケット 処理)
- 接続追跡,フローミラーリング,ヘッダ書き換え
- ゼロタッチ RoCEとオーバーレイネットワーク加速 (VXLAN,ジュネーブ)
先進技術加速器
ConnectX-7 MCX755106AS-HEATは,NVIDIAの最新のネットワークコンピューティングエンジンを搭載している.
- RDMAとROCE:ゼロコピーデータ移動,NVMe-oFオフロード (NVMe/TCPを含む),iSER,SRP,NFSをRDMAで
- タイミングと同期:IEEE 1588v2 PTP 12ns精度,SyncE,タイムトリガースケジューリング,PPS入力/出力
- 仮想化とマルチホスト:SR-IOV,VirtIO加速,および最大4つの独立したホストをサポートするNVIDIAマルチホスト技術
- データの整合性T10-DIF署名移転,ブロックレベルのXTS-AES 256/512暗号化,高度なエラー報告 (AER)
典型的なデプロイメントと用例
AIとディープラーニング・クラスター
大規模GPUクラスター (NVIDIA DGX/HGX) NCCL/UCC加速のためにGPUDirect RDMAとSHARPオフロードを必要とする.
HPCと科学コンピューティング
気候モデル化,分子ダイナミクス,ゲノム研究 -- MPIライブラリ (OpenMPI, MVAPICH)
ハイパースケールクラウド&SDDC
オーバーレイネットワーク,VXLANオフロード,ソフトウェア定義データセンターのASAP2フロー処理
NVMe-oF ストレージ アレイ
高性能分散型ストレージ RDMAとハードウェア NVMe-oF ターゲットオフロードを活用する
互換性と生態系
オペレーティング システム & 仮想化
Linux (RHEL,Ubuntu,Debian),Windows Server,VMware ESXi (SR-IOV),およびKubernetes/コンテナ環境のためのインボックスドライバ.
互換性マトリックス
| プロトコル / インターフェース | サポートする速度 / 標準 |
|---|---|
| インフィニバンド | NDR (400Gb/s),HDR (200Gb/s),EDR (100Gb/s),FDR (オプション) |
| イーサネット (設定されている場合) | 400GbE,200GbE,100GbE,50,25GbE,10GbE |
| PCIe ホスト インターフェース | PCIe Gen5.0 x16 (Gen4/Gen3に対応している) |
| セキュリティ 卸荷 | IPsec RoCE,TLS 1 について3,MACsec 256ビット |
| リモートブート | InfiniBand リモートブート,iSCSI,UEFI,PXE |
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 製品モデル | MCX755106AS-ヒート |
| 形状因数 | HHHL (半身長半身長) |
| 港湾 | シングルポート NDR インフィニバンド (400Gb/s) |
| ホストインターフェース | PCIe Gen5.0 x16 (マルチホストオプションごとに最大32レーン) |
| インフィニバンド標準 | IBTAスペック1.5対応,RDMA,XRC,DCT,適応ルーティング |
| 暗号化エンジン | インラインIPsec,TLS,MACsec (AES-GCM 128/256ビット) |
| 貯蔵 卸荷 | NVMe-oF (NVMe/TCP,NVMe/RDMA),SRP,iSER,T10-DIF |
| 経営 | NC-SI,MCTP,PLDM (FRU,ファームウェア更新,レッドフィッシュ),SPDM |
| 先進的なタイミング | IEEE 1588v2クラスC 12ns精度,シンク,PTP |
| 安全なブート / RoT | ハードウェア 信頼のルーツ 安全なファームウェア更新 デバイス認証 |
| サイズ (典型) | 68.9mm x 167.6mm (公に指定されていません -- 注文前に確認してください) |

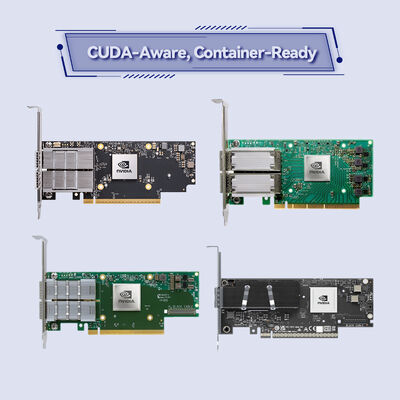

選択ガイド: ConnectX-7 ファミリー
MCX755106AS-HEATを選択する際には,ポート速度 (NDR),ホストスロット (PCIe Gen5 x16) およびフォームファクター (HHHL) を考慮する.ダブルポートまたはOCP 3.0要件については,完全なConnectX-7ポートフォリオを参照してください:
- 単ポート NDR HHHL:MCX755106AS-HEAT (限られたスロットを持つGPUサーバーに最適)
- 2つのポート NDR / 400G:MCX75310AAS-HEAT をチェック (例 - 注文ガイドの確認)
- OCP 3.0 SFF アダプタ:ストックスケール設計用
注: 注文前に常に MPN とファームウェア 地域を確認してください. NVIDIA docs.nvidia.com/networking で入手できるデータシート
なぜMCX755106AS-HEATを選んだのか?
優れたTCO:ネットワーク,セキュリティ,およびストレージタスクからCPUをオフロードし,サーバーオーバーヘッドを削減します.
未来に備えられるPCIe Gen5:次世代のコンピューティングノードに最適です
ゼロ・トラスト・セキュリティ性能上の罰金なしで ラインレートインライン暗号化 安全なブートはインフラストラクチャの完整性を保証します
ネットワーク内加速:SHARPv3の集合操作は MPIトラフィックを削減し 作業完了時間を加速します
未来に備えられるPCIe Gen5:次世代のコンピューティングノードに最適です
ゼロ・トラスト・セキュリティ性能上の罰金なしで ラインレートインライン暗号化 安全なブートはインフラストラクチャの完整性を保証します
ネットワーク内加速:SHARPv3の集合操作は MPIトラフィックを削減し 作業完了時間を加速します
サービスとサポート
香港スターズルージュグループ株式会社 (HK Starsurge Group Co., Limited) は,グローバルロジスティック,技術コンサルティング,保証サポートを提供しています.各アダプタは,出荷前の検証を受けます. サービスには以下が含まれます:
- 延長オプションで1年間の標準保証
- RoCE/NDR 展開のためのファームウェアの調整と構成支援
- 地域ハブ (APAC,EMEA,アメリカ) によるRMA支援
- 技術文書と互換性ガイドへのアクセス
よく 聞かれる 質問
MCX755106AS-HEAT と他の ConnectX-7 アダプターの主な違いは何ですか?
このモデルは1ポートNDR InfiniBand HHHLアダプタで,完全なインラインセキュリティエンジンとPCIe Gen5 x16インターフェースを搭載しており,主にポート1つあたり400Gを必要とするHPCおよびAIクラスタをターゲットとしています.
イーサネットモードに対応していますか?
はい,ConnectX-7はデュアルプロトコル (InfiniBand/Ethernet) をサポートしていますが,MCX755106AS-HEATは通常,InfiniBandに焦点を当てています.Ethernetのみまたはデュアルプロトコルが必要な場合は,VPI注文ガイドを参照してください.
冷却や電力の需要は?
受動式熱シンク設計; 典型的な電力消費量: 公に指定されていません. 注文前にサーバー統合の電力/熱要件を確認してください.
このアダプターは PCIe Gen4 サーバーと互換性があるか?
はい,PCIe Gen5はGen4スロットとバックコンパティブルですが,Gen4速度で動作します (ホストによって制限されるポート毎の有効帯域幅最大200Gb/s).
予防措置と遵守に関する注意事項
- サーバーのマザーボードがPCIe Gen5 x16の電気と機械のHHHLスロットフリーランスを提供することを確認する
- ファイアウェアはスイッチ・ファブリック (NDR IB スイッチ・プラットフォーム) にマッチする必要があります.

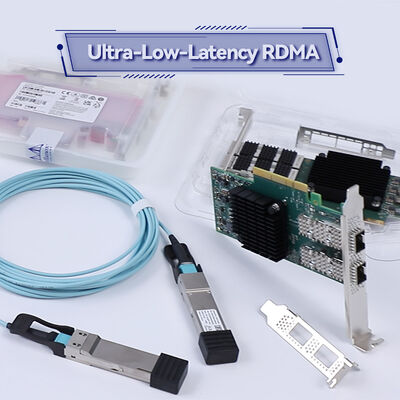

- 400G NDR リンクに必要な高速DACまたはアクティブ オプティカルケーブル
- RoHS と REACH に準拠; 設置中に ESD 予防措置
会社紹介
香港スターズルージーグループ株式会社ネットワークハードウェア,ITサービス,およびシステム統合ソリューションの技術主導のプロバイダです. 2008年に設立された同社は,ネットワークスイッチ,NIC,ワイヤレスコントローラーStarsurgeは 経験豊富な営業と技術チームによってサポートされ 政府,医療,製造業,教育,金融,企業顧客を第一に考えるアプローチで Starsurgeは 効率的でスケーラブルなネットワークインフラストラクチャを構築するために パーソナライズされたソリューション,多言語サポート,グローバル配信を提供しています
主要 な 事柄 を 一見 する
最大出力
400Gb/s (NDR)
PCIe Gen5について
最大32GT/s
インライン・暗号
IPsec,TLS,MACsec
卸荷物
SHARP,NVMe-oF,ASAP2
PTPクラスC
12 ns の精度
OS サポート
Linux,Windows,VMware など
購入者チェックリスト (販売前)
- サーバー PCIe スロットタイプ: HHHL & x16 Gen5/Gen4 互換性を確認する
- InfiniBandのファブリック速度を確認します (完全なNDRのために 400Gスイッチポートが必要です)
- OS ドライバの可用性を確認 (箱内または NVIDIA からダウンロード)
- あなたのシャシースペックと冷却と電力要件をレビュー
- スターズルージュから 保証条件の出荷を依頼します
関連製品 (NVIDIA Mellanox エコシステム)
- メラノックス 量子-2 NDR 400G インフィニバンド スイッチ (Q9700)
- メラノックス ConnectX-6 Dx 200G デュアルポート EN アダプタ
- LinkX 400G NDR OSFP DAC/AOCケーブル
- NVIDIA BlueField-3 DPU ストレージとセキュリティオフロード
