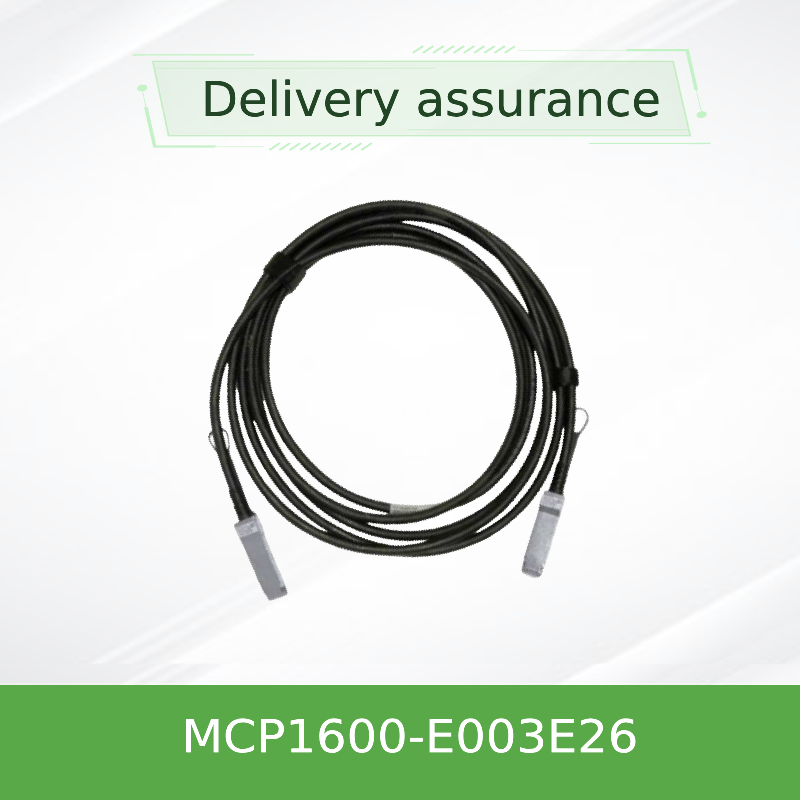

Mellanox MCP1600-E003E26 100Gb/s QSFP28 パッシブ DAC ケーブル – 3m、26 AWG、InfiniBand EDR & 100GbE 互換

商品の詳細:

ブランド名: Mellanox
モデル番号: MCP1600-E003E26
書類: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

お支払配送条件:

最小注文数量: 1個
価格: Negotiate
パッケージの詳細: 外箱
受渡し時間: 備蓄に基づいた
支払条件: T/T
供給の能力: プロジェクト/バッチによる供給
ベストプライス 連絡先

詳細情報
可用性: ストック 保証: 1年
状態: 新しいオリジナル テクノロジー: インフィニバンド
タイプ: Mellanox AOCケーブル ケーブル長: 3メートル
名前: Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ キーワード: メラノックスDACケーブル
ハイライト:

Mellanox QSFP28 DAC ケーブル 3m、100Gb/s InfiniBand EDR ケーブル、Nvidia 100GbE 互換 DAC ケーブル

,

100Gb/s InfiniBand EDR cable

,

Nvidia 100GbE compatible DAC cable

製品の説明

Mellanox MCP1600-E003E26 100Gb/s QSFP28 パッシブ DAC ケーブル – 3m、26 AWG、InfiniBand EDR & 100GbE 互換
100Gb/s QSFP28 ダイレクトアタッチ銅線ケーブル
100Gb/s InfiniBand EDR およびイーサネット用パッシブ DAC ケーブル • 3 メートル • 26 AWG • 低電力 • 超低遅延
データレート 最大100Gb/秒
コネクタ QSFP28からQSFP28へ
長さ 3.0m (9.8フィート)
AWG 26
タイプ パッシブ銅線
部品番号 MCP1600-E003E26
メーカー NVIDIA® / Mellanox®
プロトコル インフィニバンドEDR / 100GbE
力 ≤ 0.1 W (パッシブ)
温度範囲 0℃～70℃
コンプライアンス RoHS、SFF-8665、SFF-8636
ジャケット LSZH (低煙ゼロハロゲン)
製品概要
のメラノックス® MCP1600-E003E26は、100Gb/s InfiniBand EDR およびイーサネット アプリケーション向けに設計された、高性能でコスト効率の高い QSFP28 ダイレクト アタッチ銅線 (DAC) ケーブルです。データセンターやハイ パフォーマンス コンピューティング (HPC) 環境内の短距離相互接続用に、光ファイバーに代わる信頼性が高く電力効率の高い代替手段を提供します。
このパッシブ銅線ケーブル アセンブリには、それぞれ最大 25 Gb/s で動作する 4 つの高速銅線ペアが統合されており、総データ レート 100 Gb/s を実現します。アクティブなコンポーネントがないため、遅延が最小限に抑えられ、消費電力がほぼゼロになるため、トップオブラック (ToR) および隣接ラック接続に最適です。
各 QSFP28 コネクタには、製品 ID と構成データを保存する EEPROM が含まれており、ホスト システムは SFF-8636 準拠の I²C 管理インターフェイスを介してこれらのデータを読み取ることができます。このケーブルはホットプラグ可能で、RoHS 準拠で、耐久性のある LSZH (低煙ゼロハロゲン) ジャケットが特徴です。
主な特長
  • 最大 100 Gb/s の総データ速度
  • SFF-8665準拠のQSFP28フォームファクタ
  • パッシブ設計 - アクティブなコンポーネントがなく、追加の電力消費もゼロ
  • 3.3 V 単一電源電圧
  • 動作ケース温度: 0°C ～ 70°C
  • ホットプラグ対応で取り付けと交換が簡単
  • RoHS 準拠および安全のための LSZH ジャケット
  • SFF-8636 準拠の I²C 管理インターフェイス
技術と建設
MCP1600-E003E26 は、パッシブ ツインアキシャル銅線ケーブル アセンブリです。信号調整、リタイミング、増幅を行わずに、QSFP28 ポート間で電気信号を直接送信します。この受動的なアプローチには、いくつかの重要な利点があります。
  • 超低遅延:通常は 100 ns 未満で、HPC および金融取引にとって重要です。
  • 無視できる消費電力:消費電力は 0.1 W 未満で、データセンターの熱負荷を軽減します。
  • 高い信号整合性:100 Ω の差動インピーダンスと最適化されたシールドにより、クロストークと挿入損失が最小限に抑えられます。
ケーブル構造には、耐久性のある LSZH ジャケットを備えた 26 AWG 銅導体が使用されています。より厚い 26 AWG ゲージは、信号の整合性を維持しながら、より長い到達距離をサポートします。各ケーブルは製造時に厳密にテストされ、すぐに使用できるパフォーマンスと長期耐久性が保証され、Mellanox システムで使用した場合のビット誤り率 (BER) は 1E-15 よりも優れています。
互換性
MCP1600-E003E26 は業界標準に完全に準拠しており、さまざまなネットワーク機器と相互運用可能です。
  • 規格:SFF-8665 (QSFP28)、SFF-8636 (管理インターフェイス)、IEEE 802.3bj (100GBASE-CR4)、InfiniBand EDR
  • 互換性のあるもの:NVIDIA® / Mellanox® スイッチ、アダプター、およびシステム。他のMSA準拠QSFP28ポートとも相互運用可能
  • EEPROM:SFF-8636 に従って製品情報をプログラム。ベンダー名: NVIDIA、OUI: 00-02-C9
注記：最高のパフォーマンスと互換性を得るために、注文する前に特定のスイッチまたはサーバー モデルとの互換性を確認することをお勧めします。
仕様
絶対最大定格
パラメータ 分 マックス 単位
電源電圧 -0.3 3.6 V
データ入力電圧 -0.3 3.6 V
制御入力電圧 -0.3 3.6 V
動作仕様
パラメータ 分 タイプ マックス 単位
電源電圧(Vcc) 3.135 3.3 3.465 V
消費電力 -- -- 0.1 W
動作ケース温度 0 -- 70 ℃
動作相対湿度 5 -- 85 %
電気および機械
パラメータ 分 タイプ マックス 単位
特性インピーダンス 90 100 110 Ω
伝播遅延 -- -- 4.5 ns/m
※伝播遅延は参考値です。
セレクションガイド
MCP1600 シリーズは、さまざまな導入ニーズに合わせてさまざまな長さとワイヤ ゲージを提供します。
部品番号 長さ AWG 説明
MCP1600-E003E26 3.0m 26 3m、黒、26AWG
MCP1600-E00AE30 0.5m 30 0.5m、黒、30AWG
MCP1600-E001E30 1.0m 30 1m、黒、30AWG
MCP1600-E01AE30 1.5メートル 30 1.5m、黒、30AWG
MCP1600-E002E30 2.0m 30 2m、黒、30AWG
MCP1600-E02AE26 2.5m 26 2.5m、黒、26AWG
MCP1600-E004E26 4.0m 26 4m、黒、26AWG
MCP1600-E005E26 5.0m 26 5m、黒、26AWG
注: x = リーチ (メートル)、y = ワイヤ ゲージ (AWG)。
MCP1600-E003E26 を選ぶ理由
✓ 費用対効果の高い
短距離リンク用の光トランシーバよりも低コスト。
✓ 電力効率が高い
消費電力は 0.1 W 未満で、データセンターの電力と冷却コストを削減します。
✓ 超低遅延
HPC、AI、金融取引環境に最適です。
✓ 信頼性と耐久性
厳格なテストと LSZH ジャケットにより長寿命が保証されます。
✓ プラグアンドプレイ
EEPROM を備えたホットプラグ可能な QSFP28 コネクタにより、簡単に統合できます。
✓ 標準ベース
SFF-8665、SFF-8636、RoHS 準拠で幅広い相互運用性を実現。
サービスとサポート
  • 保証：部品の修理または交換をカバーする 1 年間の限定ハードウェア保証 (元のメーカーのポリシーに従って)。
  • テクニカルサポート：当社の経験豊富なチームは、スムーズな導入を保証するための販売前および販売後の技術支援を提供します。
  • 世界各地への配送:信頼できる物流パートナーと世界中に発送します。
  • カスタマイズ:大量注文にはカスタムのケーブル長と EEPROM プログラミングが利用可能です (お問い合わせください)。
よくある質問
Q: パッシブ DAC ケーブルの最大距離はどれくらいですか?
A: 通常、パッシブ DAC は最大 5 メートルの距離に推奨されます。 MCP1600-E003E26 は 3 メートルで、その範囲内で最適な信号整合性を提供します。
Q: このケーブルは他のベンダーの 100GbE スイッチと互換性がありますか?
A: はい、MSA に準拠しており、ほとんどの標準 QSFP28 ポートと相互運用できます。ただし、特定のスイッチ モデルとの互換性を確認することをお勧めします。
Q: このケーブルの「パッシブ」とは何を意味しますか?
A: パッシブとは、ケーブルにアクティブな電子コンポーネント (アンプ、リタイマー) が含まれていないことを意味します。銅導体のみに依存して信号を送信するため、遅延と消費電力が最小限に抑えられます。
Q: 30 AWG バージョンと 26 AWG バージョンの違いは何ですか?
A: AWG 番号が小さいほど導体が太くなり、ケーブル長を長くすることができます。 30 AWG バージョンは短いケーブル (最大 2 m) に使用され、26 AWG は長いケーブル (最大 5 m) をサポートします。 MCP1600-E003E26 は 26 AWG を使用し、信頼性の高い 3 メートルの性能を実現します。
予防
  • 曲げ半径:最小単一曲げ半径はケーブル外径の 5 倍です (26 AWG の場合は約 47 mm)。繰り返し曲げ半径は外径の10倍（約94mm）です。
  • コネクタの取り扱い:コネクタハウジングを引っ張らないようにしてください。プルタブを使用して取り外します。
  • 動作温度:0°C ～ 70°C のケース温度範囲外で動作させないでください。
  • ESD に関する予防措置:敏感なコンポーネントへの損傷を防ぐために、標準の ESD 取り扱い手順に従ってください。
会社紹介
香港スターサージグループ株式会社は、ネットワーク ハードウェア、IT サービス、システム統合ソリューションを提供するテクノロジー主導のプロバイダーです。 2008 年に設立された同社は、ネットワーク スイッチ、NIC、ワイヤレス アクセス ポイント、コントローラ、ケーブル、関連ネットワーク機器などの製品を世界中の顧客に提供しています。
Starsurge は、経験豊富な販売および技術チームの支援を受けて、政府、医療、製造、教育、金融、企業などの業界をサポートしています。同社は、IoT ソリューション、ネットワーク管理システム、カスタム ソフトウェア開発、多言語サポート、グローバル配信も提供しています。
Starsurge は、顧客第一のアプローチにより、信頼性の高い品質、応答性の高いサービス、顧客が効率的でスケーラブルで信頼性の高いネットワーク インフラストラクチャを構築できるようカスタマイズされたソリューションに重点を置いています。
購入者チェックリスト
✅ 必要なケーブル長をご確認ください（本モデルは3m）。
✅ スイッチ/サーバーが QSFP28 インターフェイスをサポートしていることを確認します。
✅ パッシブ DAC が距離に適しているかどうかを確認してください (≤5 m を推奨)。
✅ 動作温度範囲が環境を満たしていることを確認してください。
✅ ベンダーの互換性を確認します (NVIDIA/Mellanox を推奨)。
✅ 将来の拡張性とポート密度を考慮してください。
