NVIDIA MSB7800-ES2F 100Gb/s InfiniBand スマートスイッチ – 36 QSFP28ポート、7.2Tb/s、MLNX-OSマネージド
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MSB7800-ES2F |
| 書類: | MSB7800-ES2F.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 応用: | サーバ | 状態: | 新しいオリジナル |
|---|---|---|---|
| スイッチング容量: | 2.6 Tbps | アップリンク接続: | 200のGbps |
| 名前: | MSB7800-ES2F 36左舷Mellanoxのイーサネット スイッチ | キーワード: | mellanoxのイーサネット スイッチ |
| ハイライト: | NVIDIA InfiniBand スマートスイッチ 36 QSFP28ポート,100Gb/s InfiniBand スイッチ MLNX-OS マネージド,7.2Tb/s ネットワークスイッチ 36ポート |
||
製品の説明

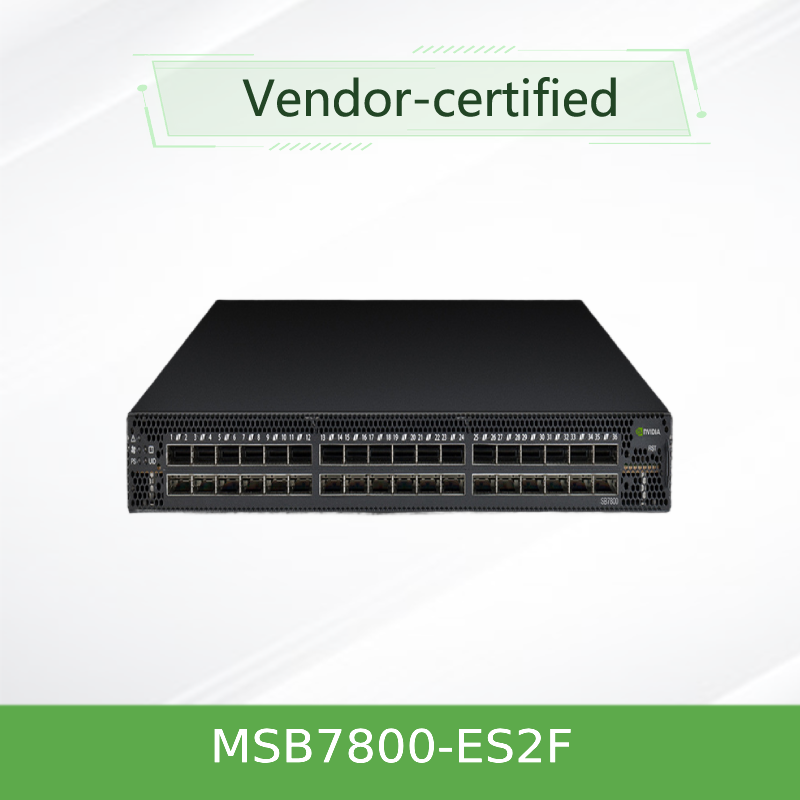

NVIDIA MSB7800-ES2F 100Gb/s インフィニバンド スマート スイッチ
高性能固定構成の100Gb/s InfiniBand スマートスイッチで,36のQSFP28ポートを提供し,ブロックしない7.2Tb/sのバイダイレクショナルスループットと超低ポートレイテンシー.HPCにおけるトップ・オブ・ラック・リーフ・コネクティビティ用に設計されたAI訓練クラスターや 企業データセンター
基本規格
- ポート:36 x QSFP28 (100Gb/s)
- トランスフット:7.2 Tb/s ブロックしない
- 遅延:~90ns 港から港へ
- パワー (タイプ):122W (ATIS重量化)
- 空気流量:P2C (ポートからコア) /フロントからバック
- 管理:MLNX‐OS (内部) + UFM 準備
製品概要
NVIDIA MSB7800‐ES2Fは,SB7800シリーズから100Gb/sのInfiniBand固定スイッチで,各ビット帯域幅と超低レイテンシーが重要な環境のために設計されています.100Gb/sの36のポートを コンパクトな1Uのシャシーに詰め込みます合計両方向の伝送量は7.2Tb/sです
このモデルにはP2C (ポートからコア) 空気流量◎前から後ろに空気流が流れるデータセンターの冷却設計に最適です.搭載されたIntel Celeron dual-core x86 CPUは,4GB DDR3 RAMと16GB SSDでMLNX-OSを実行します.全面的なシャシー管理を可能にするCLI/WebUIと自動化
主要 な 特徴
- 36 x 100Gb/s QSFP28 ポート- EDR InfiniBand サポートの全バイダイレクトな非ブロック帯域幅
- 7.2 Tb/s の総流量- 1Uの形状因数で高密度スイッチ容量
- SHARPTM を使ったネットワーク内コンピューティング- CPUからSwitch Fabricへの集合操作をオフロードする
- MLNX‐OS で完全に管理される- 搭載されたデュアルコアx86CPU,CLI,WebUI,SNMP,JSON APIをサポート

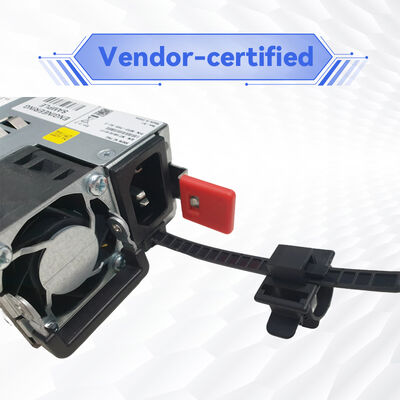

- 冗長な部品と熱交換可能な部品- 1+1 リデンドント電源と熱交換可能なファンモジュール
- エネルギー効率の良い設計- ATIS 重量化された電力消費量は122W以下
- P2C 空気流量 (MSB7800‐ES2F)- 標準的なデータセンターレイアウトと互換性のあるフロント・トゥ・バック冷却
- NVIDIA UFM® 準備済み- 先進的なテレメトリと自動化のためのユニファイデッドファブリックマネージャーとの統合
テクノロジー: SHARP でのネットワーク加速
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) TMは,CPUからスイッチネットワークへの集団通信操作のオフロードによってMPI操作パフォーマンスを向上させます.ネットワークを通過するデータの総量を減少させる.
AIとディープラーニングのワークロードでは,SHARPはNCCLの集団操作を加速し,最大2.5倍ものパフォーマンス向上をもたらします.MSB7800シリーズには,SHARP専用のハードウェアサポートが含まれています.広範囲にわたる分散型訓練と科学コンピューティングの重要な要素となる.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| モデル | MSB7800-ES2F |
| ポートとスピード | 36 x QSFP28;ポート1口あたり100Gb/s (EDR インフィニバンド) |
| 総出力量 | 7.2 Tb/s ブロックしない双方向 |
| スイッチ遅延 | ~90ns 港から港へ |
| CPU / システム | Intel Celeron 1047UE デュアルコア 4GB DDR3 RAM 16GB SSD |
| オペレーティングシステム | MLNX‐OS (内部管理) |
| 電源 | 1+1冗長,ホットスワップ可能;80プラスゴールド,ENERGY STAR認定 |
| 冷却/空気流 | 熱交換可能な扇風機;P2C (ポートからコアへ) |
| サイズ | 1.7イン × 16.85イン × 27イン × 1Uラックマウント |
| 体重 | 11.978kg (約26.4ポンド) |
| 動作温度 | 0°Cから45°C |
SB7800シリーズ 選択ガイド
| オーダー可能な部品番号 | 記述 | 空気の流れ | タイプ |
|---|---|---|---|
| MSB7800-ES2F | 100Gb/s インフィニバンド 1U スイッチ, 36 QSFP28,ダブルAC PSU,P2Cエアフロー | P2C | 管理されたスイッチ |
| MSB7800-ES2R | C2Pの空気流と同じです | C2P | 管理されたスイッチ |
| MSB7880-ES2F | 100Gb/s InfiniBand 1Uルーター, 36 QSFP28,ダブルAC PSU,P2Cエアフロー | P2C | ルーター |
| MSB7880-ES2R | 100Gb/s InfiniBand 1Uルーター, 36 QSFP28,ダブルAC PSU,C2Pエアフロー | C2P | ルーター |
注記:MSB7800‐ES2F (P2C空気流) は,正面から後ろの冷却設計で推奨される.正面から後ろの冷却では,MSB7800‐ES2Rを選択する.ルーター変種 (MSB7880) は,マルチ・サブネット用ファブリックのためのゲートウェイ機能を追加する..
典型的な 部署
- 高性能コンピューティング (HPC)- 科学的シミュレーションと研究のための脂肪木トポロジーの葉の切り替え
- AIと機械学習クラスター- NVIDIA GPU の分散訓練のための低遅延インターコネクト
- 企業データセンター- 仮想環境とビッグデータ分析のためのトップ・オブ・ラック接続性
- スケールアウト 貯蔵- 高性能ストレージノードとコンピューティングクラスターを接続する
互換性
- InfiniBand アーキテクチャ:IBTA1.21と1.3の仕様に対応する
- バックコンパティビティ:100G EDR,56G FDR,および40G QDR リンク速度をサポートする

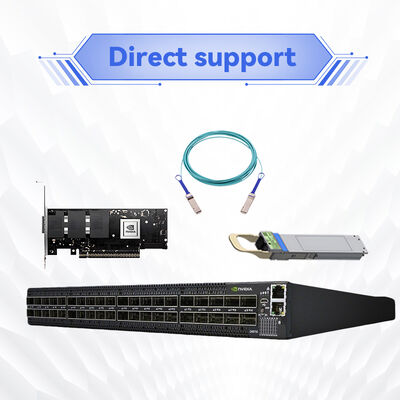

- ホストアダプター:NVIDIA ConnectX®シリーズアダプタと完全に互換性がある
- ケーブル:QSFP28 受動銅DAC,アクティブ光ケーブル,光接送機
- ソフトウェアスタック:HPC‐X,MLNX_OFED,OpenMPI,およびNVIDIA NCCLで動作する
よく 聞かれる 質問
MSB7800とMSB7880の違いは何ですか?
MSB7800は,葉/脊面繊維のための標準的なInfiniBandスイッチです. MSB7880はゲートウェイ機能を提供するInfiniBandルーターです.独立サブネットワーク間の接続を可能にする,孤立とマルチレンタ機能.
SHARPTM技術に対応していますか?
はい.MSB7800シリーズは NVIDIA SHARP ネットワークコンピューティングを完全にサポートしています.
管理の選択肢は?
MLNX‐OSは,CLI,WebUI,SNMP,JSON API を提供している.より大きな展開では,スイッチは,高度なテレメトリ,予測分析,自動化のためにNVIDIA UFMによって管理することができる.
予防策 と 注文 の 注記
- 空気の流れの方向は重要だMSB7800‐ES2FはP2C (ポートからコア) の空気流を使用します
- 電源入力:C13/C14コネクタを搭載した二重冗長AC (100-240VAC)
- ラック深さ:標準深さ27インチ スタック互換性を確認
- ケーブルとトランシーバーは別々に販売する距離要件に基づいてQSFP28ケーブルを計画する
購入者チェックリスト
- 空気の流れの方向を確認する: MSB7800-ES2FはP2Cを使用する
- ケーブルタイプを確認: QSFP28 DAC または距離に基づいて光接送機
- チェック電源入力:C13/C14コネクタを搭載した二重冗長AC (100-240VAC)
- 標準深さ27インチをサポートします
- 管理計画:MLNX‐OSは機内管理を担う.より大きな繊維ではUFMがオプションである.
- アプリケーションスタックで SHARPTM サポートを検証する
- 保証とサポートオプションを確認
