NVIDIA メラノックス MFP7E20-N010 200G QSFP56 SR4 オプティカルトランシーバー MPO-12 APC 50m OM4
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E20-N010 |
| 書類: | MFP7E20-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MFP7E20-N010 | 材質形状: | 丸線 |
|---|---|---|---|
| 許可された引張強度: | 1000n <10000n | 証明: | RoHS, CE, ISO9001, VDE, CCC |
| シース材質: | PVC | 長さ: | 10メートル |
| データレート: | 400GB/s | 起源: | インド /イスラエル /中国 |
| ハイライト: | NVIDIA メラノックス 200G QSFP56トランシーバー,メラノックス MFP7E20-N010 SR4 オプティカルモジュール,QSFP56 SR4トランシーバー MPO-12 APC |
||
製品の説明
製品概要

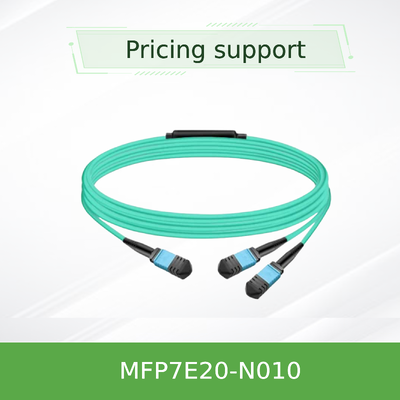

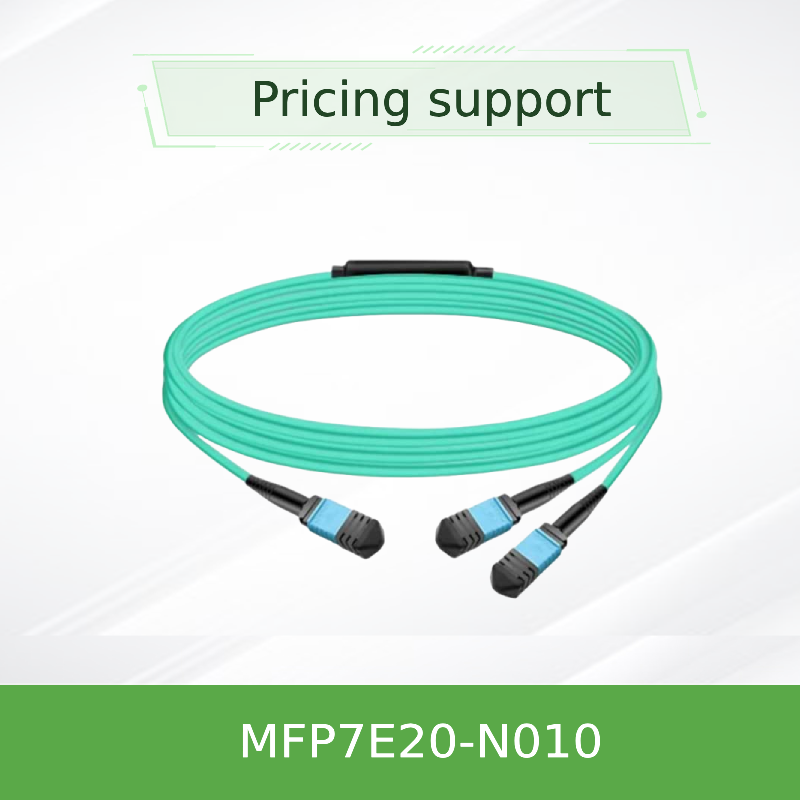

Mellanox MFP7E20-N010は、ツインポートOSFP 800Gトランシーバーインターフェイスを2つの独立した200G/400Gリンクに変換するパッシブ光スプリッターケーブルです。MPO-12/APCからデュアルMPO-12/APCへのブレークアウト構成で8本のアクティブマルチモードファイバー（50/125µm）を使用し、トップオブラックスイッチとConnectX-7アダプターおよびBlueField-3 DPUを接続するためのコスト効率が高く低損失なソリューションを提供します。物理的接触（APC）のアンギュラ研磨は、バックリフレクションを最小限に抑え、高速PAM4リンクでの安定した動作を保証します。
主な機能
- ブレークアウト機能: 1× MPO-12/APCから2× MPO-12/APCへのデュアル200G/400G出力用
- マルチモードファイバー: 50/125µm OM3 (≤30m) / OM4 (≤50m)、アクアLSZHジャケット付き
- タイプBクロスオーバー配線: TXとRXを直接接続し、ストレートスルーのトランシーバーペアリングを実現
- 低挿入損失: コネクタ端面あたり ≤0.35 dB + 0.0004×L (dB)
- APC研磨 (8°): 光バックリフレクションを低減し、リターンロスを ≥35 dB に
- プッシュプルラッチ: 高密度ポートでのクイックリリース、簡単な取り付け
- 準拠: Telcordia GR-1435、IEC 61754-7、RoHS、クラス1レーザー安全
- プロトコルサポート: InfiniBand HDR、200G/400G Ethernet、NVLink
テクノロジーとデザイン
MFP7E20-N010は、NVIDIAの精密光学エンジニアリングを活用しています。MPO-12/APCコネクタは、トランシーバーガイドピンと嵌合するアライメントホールを備え、正確なファイバーアライメントを保証します。8度のアンギュラ研磨は、PAM4変調で信号歪みを引き起こす可能性のあるフレネル反射を排除します。各ケーブルは、挿入損失、リターンロス、極性について工場でテストされています。LSZH（低煙ゼロハロゲン）ジャケットは、火災時の有毒ガス排出を削減し、データセンター環境に適しています。
一般的なデプロイメント
- スイッチ対サーバー: NVIDIA Spectrum-4またはQuantum-2スイッチを、コンピューティング/ストレージラック内のConnectX-7 NICおよびBlueField-3 DPUに接続
- 400Gから2×200Gへのブレークアウト: ツインポートOSFP DR8トランシーバーと組み合わせて、2つの200Gリンクに分割し、デュアルサーバーに接続
- 高性能コンピューティング (HPC): AIトレーニングクラスターおよび分散ストレージ向けの低遅延相互接続
- データセンターラック間: 短距離リンク（最大50m）、パッチパネル統合付き
互換性
トランシーバー: NVIDIA MMA4Z00-NS（ツインOSFP）、MMA4Z00-NS400（OSFP）、MMA1Z00-NS400（QSFP112）- すべてMPO-12/APCインターフェイス付き。
スイッチ/アダプター: NVIDIA Spectrum-4、Quantum-2、ConnectX-7、BlueField-3、およびMPO-12/APC付きOSFP/QSFP112を受け入れる任意の400G/200Gポート。
ファイバータイプ: マルチモードOM3 (≤30m) またはOM4 (≤50m)。アクアジャケット。
スイッチ/アダプター: NVIDIA Spectrum-4、Quantum-2、ConnectX-7、BlueField-3、およびMPO-12/APC付きOSFP/QSFP112を受け入れる任意の400G/200Gポート。
ファイバータイプ: マルチモードOM3 (≤30m) またはOM4 (≤50m)。アクアジャケット。
注意: UPC（ブルー）コネクタとは混在できません - APCのみです。
技術仕様
| パラメータ | 値 |
|---|---|
| 製品タイプ | パッシブ光スプリッターケーブル、MPO-12/APCから2×MPO-12/APC |
| ファイバー数 | アクティブ8本（4 TX + 4 RX）+ 不活性強度部材4本 |
| ファイバータイプ | 50/125µmマルチモードOM3 (≤30m) / OM4 (≤50m) |
| コネクタ研磨 | アンギュラ物理コンタクト（APC）、8° |
| 挿入損失（端面あたり） | ≤0.35 dB + 0.0004×L（Lはメートル単位） |
| リターンロス | ≥35 dB |
| 動作温度 | 0 °C～70 °C |
| 保管温度 | -40 °C～85 °C |
| 湿度（結露なきこと） | 10%～85% RH |
| ジャケット素材 | LSZH（低煙ゼロハロゲン）、アクア、OFNR |
| 最小曲げ半径 | 30 mm（ケーブル全体） |
| ケーブル径 | 3.0 ± 0.2 mm |
| 配線トポロジー | タイプB（クロスオーバー） |
| 規制 | CB、cTUVus、CE、FCCクラスA、ICES、RCM、VCCI、クラス1レーザー（IEC 60825-1） |
| 長さ（N010） | 10メートル（カスタム長も利用可能） |
選択ガイド
| 注文部品番号 | 説明 | 長さ |
|---|---|---|
| MFP7E20-N003 | MMF、MPO-12 APCから2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF、MPO-12 APCから2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF、MPO-12 APCから2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF、MPO-12 APCから2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF、MPO-12 APCから2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF、MPO-12 APCから2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF、MPO-12 APCから2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF、MPO-12 APCから2×MPO-12 APC | 50 m |
記載のない長さについては、カスタムオプションについて営業チームにお問い合わせください。
主な利点
- 省スペース: ブレークアウト設計により、高密度スイッチのポート使用量を削減
- 優れた信号品質: APC研磨と精密フェルールアライメントにより、PAM4でのビットエラーレートを低減
- 堅牢で信頼性が高い: IL/RL、熱サイクル、引張強度について工場でテスト済み
- 環境に配慮: LSZHジャケットは、厳格な防火および環境基準に適合
- 将来性: 1レーンあたり200Gをサポートし、ツインポートOSFPで800Gに拡張可能
互換性マトリックス
| トランシーバータイプ | ポート構成 | データレート |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | ツインポート、2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | シングルポート、MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | シングルポート、MPO-12 APC | 400G |
| サードパーティ製OSFP/QSFP112 | MPO-12 APCインターフェイス | 200G/400G（ILを確認） |
主な事実
部品番号: MFP7E20-N010
コネクタタイプ: MPO-12/APC（メス）
ブレークアウト比: 1 → 2（デュアル200G/400G）
最大到達距離: 50 m（OM4）、30 m（OM3）
ファイバーコア: 50/125µmマルチモード
プロトコル: Ethernet、InfiniBand、NVLink
購入者チェックリスト
- トランシーバーポートがMPO-12/APC（UPCではない）であることを確認してください
- 必要なケーブル長を確認してください（N010 = 10m）
- ファイバー配線がOM3またはOM4マルチモードであることを確認してください
- スイッチ/アダプターがタイプB極性をサポートしていることを確認してください
- リンクの挿入損失予算（パッチパネルを含む）を確認してください
よくある質問
Q: MFP7E20-N010と標準的なMPO-12ケーブルの違いは何ですか？
A: これは1対2のスプリッターケーブルで、タイプBクロスオーバーを備え、ツインポートOSFP 800Gトランシーバーを2つの200G/400Gリンクに分割するように特別に設計されています。標準的なMPOケーブルは通常ストレートスルーです。
Q: このケーブルを100Gまたは40Gトランシーバーで使用できますか？
A: いいえ、200G/400G PAM4信号用に最適化されています。レガシーNRZオプティクスの挿入損失要件を満たさない可能性があります。
Q: 最大サポート距離はどのくらいですか？
A: OM4ファイバーで50メートル（パッチパネル接続2回）。OM3の場合は30メートルが上限です。
Q: このケーブルはQSFP-DDまたはSFP-DDと互換性がありますか？
A: MPO-12/APCトランシーバーとインターフェイスします。QSFP-DDおよびSFP-DDは通常、異なるコネクタ（例：MPO-16またはLC）を使用します。トランシーバータイプを確認してください。
取り扱い上の注意
- 汚染を防ぐため、取り付け直前までコネクタにダストキャップを装着してください
- 接続する前に、必ずケーブルフェルールとトランシーバーレセプタクルを承認済みの光クリーナーで清掃してください
- ケーブルを最小半径30mmよりきつく曲げないでください
- 液体や溶剤への暴露を避けてください。LSZHジャケットはすべての物質に対して耐薬品性があるわけではありません
- 取り扱い中は標準的なESD対策を遵守してください（ケーブルはパッシブですが、ESDに敏感なトランシーバーに接続します）
サービスとサポート
NVIDIA Mellanox認定パートナーであるHong Kong Starsurge Groupは、以下を提供します。
- デプロイメントアーキテクチャに関する技術的なプリセールスコンサルテーション
- 追跡および通関サポート付きのグローバル配送
- 製造上の欠陥に対する標準1年保証
- NVIDIA SpectrumおよびQuantumプラットフォームのファームウェア/互換性アドバイザリ
- 電子メールまたは電話による多言語サポート（英語、中国語（標準語）、広東語）
