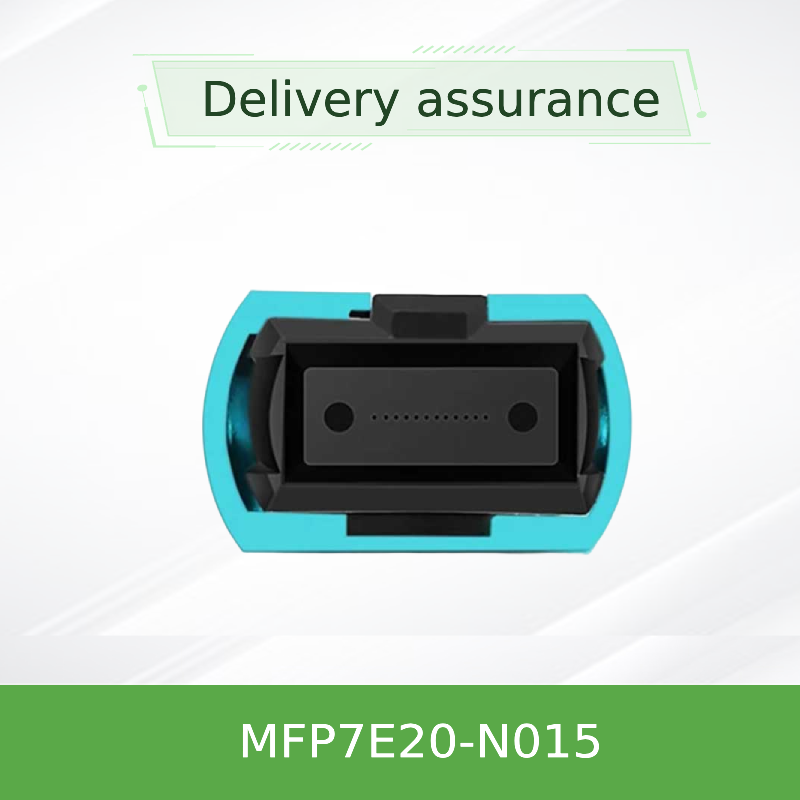

NVIDIA MFP7E20-N015 1:2 スプリッターケーブル 800G から 2x400G MPO-12/APC OM4、15m
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E20-N015 |
| 書類: | MFP7E20-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MFP7E20-N015 | 材質形状: | 丸線 |
|---|---|---|---|
| 許可された引張強度: | 1000n <10000n | 証明: | RoHS, CE, ISO9001, VDE, CCC |
| シース材質: | PVC | 長さ: | 15メートル |
| データレート: | 400GB/s | 起源: | インド /イスラエル /中国 |
| ハイライト: | NVIDIA 800G から 400G スプリッターケーブル,MPO-12 APC OM4 ファイバーケーブル,15m NVIDIA MPO スプリッターケーブル |
||
製品の説明
製品概要
Mellanox MFP7E20-N015 は、ツインポート OSFP 800G トランシーバーインターフェイスを 2 つの独立した 200G/400G リンクに変換するパッシブ光スプリッターケーブルです。8 本のマルチモードファイバー（50/125µm）を MPO-12/APC からデュアル MPO-12/APC ブレークアウト構成で使用し、トップオブラックスイッチを ConnectX-7 アダプターおよび BlueField-3 DPU に接続するためのコスト効率が高く低損失なソリューションを提供します。角度付き物理コンタクト（APC）研磨は、バックリフレクションを最小限に抑え、高速 PAM4 リンクでの安定した動作を保証します。主な機能ブレークアウト機能:
1× MPO-12/APC から 2× MPO-12/APC へ、デュアル 200G/400G 出力用
- マルチモードファイバー: 50/125µm OM3 (≤30m) / OM4 (≤50m)、アクア LSZH ジャケット付き
- タイプ B クロスオーバー配線: TX と RX を直接接続し、ストレートスルーのトランシーバーペアリングを実現
- 低挿入損失: コネクタ端面あたり ≤0.35 dB + 0.0004×L (dB)
- APC 研磨 (8°): 光バックリフレクションを低減し、≥35 dB のリターンロスを実現
- プッシュプルラッチ: 高密度ポートでのクイックリリース、簡単な取り付け
- 準拠: Telcordia GR-1435、IEC 61754-7、RoHS、クラス 1 レーザー安全性
- プロトコルサポート: InfiniBand HDR、200G/400G Ethernet、NVLink
- テクノロジーと設計MFP7E20-N015 は、NVIDIA の精密光学エンジニアリングを活用しています。MPO-12/APC コネクタは、トランシーバーガイドピンと嵌合するアライメント穴を備え、正確なファイバーアライメントを保証します。8 度の角度付き研磨は、PAM4 変調で信号歪みを引き起こす可能性のあるフレネル反射を排除します。各ケーブルは、挿入損失、リターンロス、および極性について工場でテストされています。LSZH（低煙ゼロハロゲン）ジャケットは、火災時の有毒ガス排出を削減し、データセンター環境に適しています。
一般的なデプロイメント
スイッチ対サーバー:
NVIDIA Spectrum-4 または Quantum-2 スイッチを、コンピューティング/ストレージラック内の ConnectX-7 NIC および BlueField-3 DPU に接続
- 400G から 2×200G ブレークアウト: ツインポート OSFP DR8 トランシーバーと組み合わせて、2 つの 200G リンクに分割し、デュアルサーバーに接続
- 高性能コンピューティング (HPC): AI トレーニングクラスターおよび分散ストレージ向けの低遅延相互接続
- データセンターラック間: 短距離リンク（最大 50m）、パッチパネル統合付き
- 互換性トランシーバー:
NVIDIA MMA4Z00-NS（ツイン OSFP）、MMA4Z00-NS400（OSFP）、MMA1Z00-NS400（QSFP112）- すべて MPO-12/APC インターフェイス付き。
スイッチ / アダプター: NVIDIA Spectrum-4、Quantum-2、ConnectX-7、BlueField-3、および MPO-12/APC 付きの 400G/200G ポート。
ファイバータイプ: マルチモード OM3 (≤30m) または OM4 (≤50m)。アクア ジャケット。
UPC（ブルー）コネクタとは混合できません - APC のみ。仕様パラメータ
値
| 製品タイプ | パッシブ光スプリッターケーブル、MPO-12/APC から 2×MPO-12/APC |
|---|---|
| ファイバー数 | アクティブ 8 本（4 TX + 4 RX）+ 非アクティブ強度部材 4 本 |
| ファイバータイプ | 50/125µm マルチモード OM3 (≤30m) / OM4 (≤50m) |
| コネクタ研磨 | アングルド物理コンタクト（APC）、8° |
| 挿入損失（端面あたり） | ≤0.35 dB + 0.0004×L（L はメートル単位） |
| リターンロス | ≥35 dB |
| 動作温度 | 0 °C ～ 70 °C |
| 保管温度 | -40 °C ～ 85 °C |
| 湿度（結露なきこと） | 10% ～ 85% RH |
| ジャケット素材 | LSZH（低煙ゼロハロゲン）、アクア、OFNR |
| 最小曲げ半径 | 30 mm（ケーブル全体） |
| ケーブル径 | 3.0 ± 0.2 mm |
| 配線トポロジー | タイプ B（クロスオーバー） |
| 規制 | CB、cTUVus、CE、FCC クラス A、ICES、RCM、VCCI、クラス 1 レーザー（IEC 60825-1） |
| 長さ（N015） | 15 メートル |
| 選択ガイド | 注文部品番号 |
説明
| 長さ | MFP7E20-N003 | MMF、MPO-12 APC から 2×MPO-12 APC へ |
|---|---|---|
| 3 m | 記載のない長さについては、カスタムオプションについて営業チームにお問い合わせください。 | MMF、MPO-12 APC から 2×MPO-12 APC へ |
| 5 m | 記載のない長さについては、カスタムオプションについて営業チームにお問い合わせください。 | MMF、MPO-12 APC から 2×MPO-12 APC へ |
| 7 m | 記載のない長さについては、カスタムオプションについて営業チームにお問い合わせください。 | MMF、MPO-12 APC から 2×MPO-12 APC へ |
| 10 m | 記載のない長さについては、カスタムオプションについて営業チームにお問い合わせください。 | MMF、MPO-12 APC から 2×MPO-12 APC へ |
| 15 m | 記載のない長さについては、カスタムオプションについて営業チームにお問い合わせください。 | MMF、MPO-12 APC から 2×MPO-12 APC へ |
| 20 m | 記載のない長さについては、カスタムオプションについて営業チームにお問い合わせください。 | MMF、MPO-12 APC から 2×MPO-12 APC へ |
| 30 m | 記載のない長さについては、カスタムオプションについて営業チームにお問い合わせください。 | MMF、MPO-12 APC から 2×MPO-12 APC へ |
| 50 m | 記載のない長さについては、カスタムオプションについて営業チームにお問い合わせください。 | 主な事実 |
部品番号:
MFP7E20-N015
コネクタタイプ: MPO-12/APC（メス）
ブレークアウト比: 1 → 2（デュアル 200G/400G）
最大到達距離: 50 m（OM4）、30 m（OM3）
ファイバーコア: 50/125µm マルチモード
プロトコル: Ethernet、InfiniBand、NVLink
互換性マトリックストランシーバータイプ
ポート構成
| データレート | NVIDIA MMA4Z00-NS（OSFP） | ツインポート、2×MPO-12 APC |
|---|---|---|
| 800G（2×400G） | NVIDIA MMA4Z00-NS400（OSFP） | シングルポート、MPO-12 APC |
| 400G | サードパーティ製 OSFP/QSFP112 | MPO-12 APC インターフェイス |
| 400G | サードパーティ製 OSFP/QSFP112 | MPO-12 APC インターフェイス |
| 200G/400G（IL を確認） | 購入者チェックリスト | トランシーバーポートが MPO-12/APC（UPC ではない）であることを確認してください |
必要なケーブル長を確認してください（N015 = 15m）
- ファイバープラントが OM3 または OM4 マルチモードであることを確認してください
- スイッチ/アダプターがタイプ B 極性をサポートしていることを確認してください
- リンクの挿入損失予算を確認してください（パッチパネルを含む）
- よくある質問
- Q: MFP7E20-N015 と標準的な MPO-12 ケーブルの違いは何ですか？
A: これは 1 対 2 のスプリッターケーブルで、タイプ B クロスオーバーを備え、ツインポート OSFP 800G トランシーバーを 2 つの 200G/400G リンクに分割するように特別に設計されています。標準的な MPO ケーブルは通常ストレートスルーです。
Q: このケーブルを 100G または 40G トランシーバーで使用できますか？
A: いいえ、200G/400G PAM4 シグナリングに最適化されています。レガシー NRZ 光学の挿入損失要件を満たさない可能性があります。
Q: サポートされている最大距離は？
A: OM4 ファイバーで 50 メートル（2 つのパッチパネル接続を含む）。OM3 の場合、制限は 30 メートルです。
Q: このケーブルは QSFP-DD または SFP-DD と互換性がありますか？
A: MPO-12/APC トランシーバーとインターフェイスします。QSFP-DD および SFP-DD は通常、異なるコネクタ（例：MPO-16 または LC）を使用します。トランシーバータイプを確認してください。
取り扱い上の注意
汚染を防ぐため、取り付け直前までコネクタにダストキャップを装着してください
接続する前に、必ずケーブルフェルールとトランシーバーレセプタクルを承認済みの光クリーナーで清掃してください
- ケーブルを 30 mm の最小半径よりきつく曲げないでください
- 液体や溶剤への暴露を避けてください。LSZH ジャケットはすべての物質に対して耐薬品性があるわけではありません
- 取り扱い中は標準的な ESD 対策を遵守してください（ケーブルはパッシブですが、ESD に敏感なトランシーバーに接続します）
