NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR & Ethernet
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFS1S00-H005V |
| 書類: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しいオリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 5メートル |
| モデル: | MFS1S00-H005V | 名前: | 200Gb/s IB HDR QSFP56 5mまでのMellanox AOCケーブルMFS1S00-H005Vの活動的な光ケーブル |
| キーワード: | Mellanox AOCケーブル | ||
| ハイライト: | NVIDIA QSFP56 MMF AOCケーブル,200Gb/s InfiniBand HDR ケーブル,Ethernet QSFP56 光ケーブル |
||
製品の説明

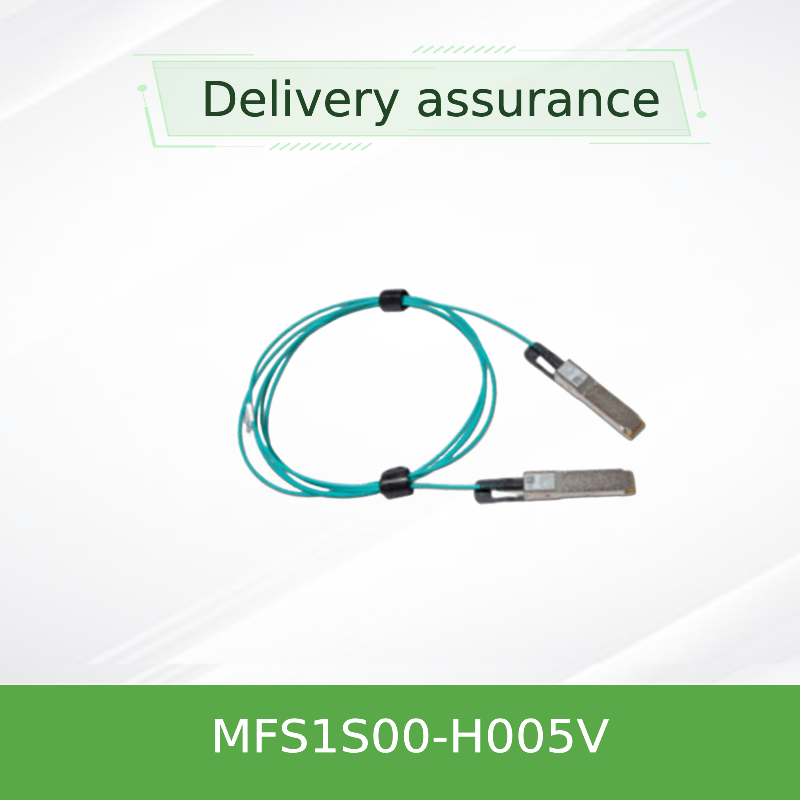

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
VCSELベースのマルチモードファイバーアクティブ光ケーブルInfiniBand HDR&200GbE 5m長
製品概要
NVIDIA MFS1S00-H005Vは,データセンターの短距離接続のために設計された高性能200Gb/s QSFP56アクティブ光学ケーブル (AOC) である. 4×50Gb/s PAM4 モジュレーションをサポートする.レーンごとに選択可能な再計時機能,InfiniBand HDRおよび200 Gigabit Ethernetシステムに信頼性があり,電力効率の良い接続を提供します.
主要 な 特徴
- データ速さ:最大200Gb/s (4×50Gb/s PAM4)
- プロトコルサポート:InfiniBand HDR,200GbE
- 範囲:マルチモードファイバーで最大100m
- 低電源:端あたり5.0W (リタイミングを含む)
- ホットプラグ可能:QSFP56形状要素,SFF-8665対応
- 管理: SFF-8636 I2C インターフェースと DDM
- プログラム可能:Rx出力幅と前強調
- 準拠: RoHS,レーザー安全クラス1
テクノロジーとデザイン
MFS1S00-H005Vは,高速マルチモードファイバーと結合した850nm波長でVCSEL (垂直空洞表面発光レーザー) 技術を採用している.各レーンには送信と受信の両方の経路の独立した再定時機能があります.ケーブルは,光学電源,温度,電圧,バイアス電流のリアルタイム追跡のためのデジタル診断モニタリング (DDM) を統合している.
典型的な 部署
- InfiniBand HDRファブリック: HPCクラスターでスイッチとサーバーとストレージを接続
- 200GbEアグリゲーション: トップ・オブ・ラックまたはリーフ・スピン・アーキテクチャのSN3700とSN4600のスイッチをリンクする
- データセンターの相互接続:ラック間または列内の短距離 (最大100m) の接続
- AI/MLトレーニングクラスター: GPUベースのシステムのための低レイテンシー,高帯域幅接続
互換性
スイッチ:NVIDIAスペクトルSN3700,SN4600シリーズおよび200Gインフィニバンドまたはイーサネットをサポートする他のQSFP56搭載スイッチ.
アダプター/DPU:QSFP56ポート付きのConnectX-6,ConnectX-7,BlueField-2/3
プロトコル:InfiniBand HDR (100G/200G) と200GbE (IEEE 802.3bs).
互換性はシステムに依存する.検証された構成についてはシステムレベルの製品資格報告書を参照してください.
仕様
| パラメータ | 価値 |
|---|---|
| 製品タイプ | アクティブ・オプティカルケーブル (AOC),QSFP56 |
| データレート | 200Gb/s (4×50Gb/s PAM4) |
| 繊維の種類 | マルチモード (MMF) |
| 波長 | 850nm VCSEL |
| 範囲 (OM3/OM4) | 100mまで |
| 供給電圧 | 3.3V (3.135V) 3.465V |
| 電力分散 (端ごとに,再調節を含む) | 5.0W 典型的な |
| 操作ケース温度 | 0 °Cから70 °C |
| 貯蔵温度 | -40 °Cから85 °C |
| 相対湿度 (動作) | 5% 85% |
| コネクタタイプ | QSFP56 (SFF-8665に対応する) |
| 管理インターフェース | I2C (SFF-8636) |
| デジタル診断 (DDM) | Tx/Rx パワー,温度,電圧,偏差電流 |
| 規制について | CB,cTUVus,CE,FCCクラスA,ICES,RCM,VCCI,クラス1レーザー |
| 長さ (H005V) | 5メートル |
選択ガイド
| 注文部品番号 | 記述 | 長さ |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC,IB HDR / 200GbE | 3m |
| MFS1S00-H005V | 200G QSFP56 AOC,IB HDR / 200GbE | 5m |
| MFS1S00-H010V | 200G QSFP56 AOC,IB HDR / 200GbE | 10m |
| MFS1S00-H015V | 200G QSFP56 AOC,IB HDR / 200GbE | 15m |
| MFS1S00-H020V | 200G QSFP56 AOC,IB HDR / 200GbE | 20m |
| MFS1S00-H030V | 200G QSFP56 AOC,IB HDR / 200GbE | 30m |
| MFS1S00-H050V | 200G QSFP56 AOC,IB HDR / 200GbE | 50m |
| MFS1S00-H100V | 200G QSFP56 AOC,IB HDR / 200GbE | 100m |
他の長さやカスタムオプションについては,私たちの販売チームに連絡してください.
利点
- 拡張範囲: 耐性銅DACよりかなり長く,最大100m
- 低電力消費:端あたり5.0Wは,データセンターの総電力予算を削減します
- フレキシブルな速度選択: 速度選択経由でNRZ (EDR) とPAM4 (HDR) モードの両方をサポート
- 強固な信号完全性: プログラム可能な同等化と再設定は,信頼性の高いリンクパフォーマンスを保証する
- 容易な展開: プッシュ・プル・ロック付き,ホットプラグ可能なQSFP56形状
よく 聞かれる 質問
Q:AOCとDACの違いは何ですか?
A:AOC (アクティブ・オプティカルケーブル) は,パッシブな銅型DAC (典型的には≤5m) よりも,より長い範囲 (100mまで) を達成するために,インテグレートトランシーバーを搭載した光ファイバーを使用します.軽量化され EMI 抵抗性が向上します.
Q: このケーブルを100Gか40Gのスイッチで使ってもいいですか?
A: はい,NRZモード (25.78125 Gb/s) で 100G または 40G アプリケーションで動作できますが,200G PAM4 向けに最適化されています.
Q: このケーブルの曲がり半径は?
A: 最小の曲がり半径は30mmです.
Q:ケーブルは熱で接続できるのですか?
A: はい,完全にホットプラグ可能で,ホストシステムをオフにすることなくライブ挿入/取り除きをサポートします.
操作 に 関する 予防策
- 汚染を防止するために,設置まで接続器に防塵キャップを保持する
- 配合前に承認された光学コネクタ清掃剤を使用し,低挿入損失を確保する
- ケーブルを30mmの最小の曲線半径より強く曲がるのを避ける
- 設置および操作中に標準的なESD注意事項を遵守する
- コンネクタを引っ張らないで,引くタブまたはロックを使用して挿入/取り除く
