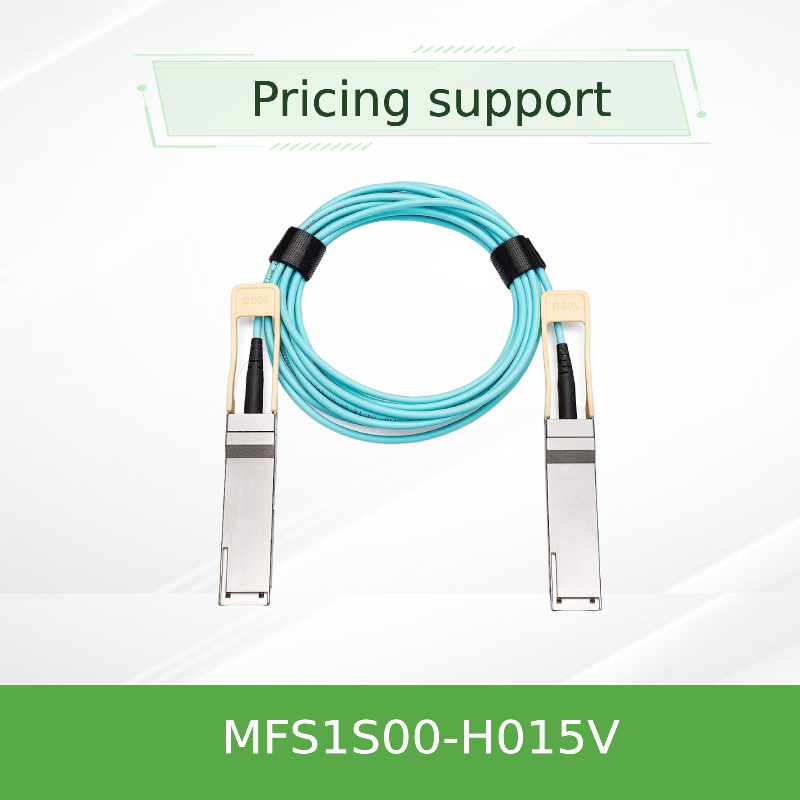

NVIDIA SN3700/SN4600スイッチ用 200G QSFP56 アクティブ光ケーブル MFS1S00-H015V
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFS1S00-H015V |
| 書類: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しいオリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 15メートル |
| モデル: | MFS1S00-H015V | ||
| ハイライト: | NVIDIAスイッチ用 200G QSFP56 光ケーブル,保証付き QSFP56 アクティブ光ケーブル,NVIDIA SN3700 SN4600互換光ケーブル |
||
製品の説明
200G QSFP56 NVIDIA SN3700/SN4600 スイッチ用アクティブ光学ケーブル
についてNVIDIA MFS1S00-H015V高性能200Gb/sのQSFP56アクティブ光ケーブル (AOC) で,データセンターの短距離インターコネクション用に設計されています.このVCSELベースのマルチモードファイバーAOCは4×50Gb/s PAM4モジュレーションをサポートし,信頼性の高いインフィニバンドHDRと200ギガビットイーサネットシステムへの電力効率の良い接続性
製品概要
NVIDIA MFS1S00-H015Vは,マルチモードファイバーで200Gb/sの総帯域幅を提供するQSFP56 VCSELベースのアクティブ光学ケーブルである.各端に4つの独立した光学トランシーバーを統合している.それぞれがPAM4モジュレーションで最大50Gb/sで動作するSFF-8665 と SFF-8636 規格に完全に準拠しているこのケーブルは,リタイミングを有効にして端あたり5.0Wの典型的な電力を消費しながら,ホットプラグ可能なインストールとI2C管理をサポートします.
主要 な 特徴
- データ速度は:最大200Gb/s (4×50Gb/s PAM4)
- プロトコルサポート:インフィニバンド HDR,200GbE
- 範囲:マルチモードファイバーで100mまで
- 低電力:5.0W 端あたり典型 (再調節を含む)
- ホットプラグ:QSFP56形式要素,SFF-8665に対応する
- 管理:SFF-8636 I2CインターフェースとDDM
- プログラム可能:Rx出力幅と前強調
- 準拠性RoHS,レーザー安全クラス1
テクノロジーとデザイン
MFS1S00-H015Vは,高速マルチモードファイバーと結合した850nm波長でVCSEL (垂直空洞表面発光レーザー) 技術を採用している.各レーンには送信と受信の両方の経路の独立した再定時機能があります.ケーブルはデジタル診断モニタリング (DDM) を統合し,光電源,温度,電圧,バイアス電流のリアルタイム追跡を可能にします.プログラム可能な Tx 均衡と Rx 出力振幅/前注力.
典型的な 部署
- インフィニバンド HDR 繊維:HPC クラスターにおけるサーバーとストレージへのスイッチ接続
- 200GbEの集積:リンクSN3700とSN4600スイッチ,トップ・オブ・ラックやリーフ・スピン・アーキテクチャ
- データセンターの相互接続:短距離 (最大100m) のリンク
- AI/ML訓練クラスター:GPUベースのシステムのための低レイテンシー,高帯域幅接続
互換性
スイッチ:NVIDIAスペクトルSN3700,SN4600シリーズおよび200Gインフィニバンドまたはイーサネットをサポートする他のQSFP56搭載スイッチ.
アダプター/DPU:接続X-6,接続X-7,QSFP56ポートのブルーフィールド-2/3
プロトコル:InfiniBand HDR (100G/200G) および 200GbE (IEEE 802.3bs)
アダプター/DPU:接続X-6,接続X-7,QSFP56ポートのブルーフィールド-2/3
プロトコル:InfiniBand HDR (100G/200G) および 200GbE (IEEE 802.3bs)
互換性はシステムに依存する.検証された構成についてはシステムレベルの製品資格報告書を参照してください.
仕様
| パラメータ | 価値 |
|---|---|
| 製品タイプ | アクティブ・オプティカルケーブル (AOC),QSFP56 |
| データレート | 200Gb/s (4×50Gb/s PAM4) |
| 繊維の種類 | マルチモード (MMF) |
| 波長 | 850nm VCSEL |
| 範囲 (OM3/OM4) | 100mまで |
| 供給電圧 | 3.3V (3.135V~3.465V) |
| 電力分散 (端ごとに,再調節を含む) | 5.0W 典型的な |
| 操作ケース温度 | 0 °Cから70 °C |
| 貯蔵温度 | -40 °Cから85 °C |
| 相対湿度 (動作) | 5%から85% |
| コネクタタイプ | QSFP56 (SFF-8665に対応する) |
| 管理インターフェース | I2C (SFF-8636) |
| デジタル診断 (DDM) | Tx/Rx パワー,温度,電圧,偏差電流 |
| 規制について | CB,cTUVus,CE,FCCクラスA,ICES,RCM,VCCI,クラス1レーザー |
| 長さ (H015V) | 15メートル |
選択ガイド
| 注文部品番号 | 記述 | 長さ |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC,IB HDR / 200GbE | 3m |
| MFS1S00-H005V | 200G QSFP56 AOC,IB HDR / 200GbE | 5m |
| MFS1S00-H010V | 200G QSFP56 AOC,IB HDR / 200GbE | 10m |
| MFS1S00-H015V | 200G QSFP56 AOC,IB HDR / 200GbE | 15m |
| MFS1S00-H020V | 200G QSFP56 AOC,IB HDR / 200GbE | 20m |
| MFS1S00-H030V | 200G QSFP56 AOC,IB HDR / 200GbE | 30m |
| MFS1S00-H050V | 200G QSFP56 AOC,IB HDR / 200GbE | 50m |
| MFS1S00-H100V | 200G QSFP56 AOC,IB HDR / 200GbE | 100m |
他の長さやカスタムオプションについては,私たちの販売チームに連絡してください.
利点
- 拡張範囲:パッシブな銅製DACよりかなり長い,最大100m
- 低電力消費:5.0W/端は,データセンター全体の電力予算を削減します
- 柔軟な料金選択NRZ (EDR) と PAM4 (HDR) のモードの両方を速度の選択でサポートする
- 強力な信号の完整性プログラム可能な同等化と再設定は,信頼性の高いリンクパフォーマンスを保証する
- 簡単に展開する:ホットプラグ可能なQSFP56形状因子
サービスとサポート
NVIDIA Mellanoxの認可パートナーとして,香港のスターズルージーグループは以下を提供しています.
- インフィニバンドとイーサネットの設計のための技術的な販売前のコンサルティング
- リアルタイムの追跡と関税処理のサポートを備えたグローバルロジスティックス
- 製造欠陥に対する1年間の標準保証
- NVIDIA スイッチとアダプタープラットフォームのファームウェア互換性に関する助言
- メールや電話による多言語サポート (英語,中国語,カンタン語)
よく 聞かれる 質問
Q:AOCとDACの違いは何ですか?
A:AOC (アクティブ・オプティカルケーブル) は,パッシブな銅型DAC (典型的には≤5m) よりも,より長い範囲 (100mまで) を達成するために,インテグレートトランシーバーを搭載した光ファイバーを使用します.軽量化され EMI 抵抗性が向上します.
Q: このケーブルを100Gか40Gのスイッチで使ってもいいですか?
A: はい,NRZモード (25.78125 Gb/s) で 100G または 40G アプリケーションで動作できますが,200G PAM4 向けに最適化されています.
Q: このケーブルの曲がり半径は?
A: 最小の曲がり半径は30mmです.
Q:ケーブルは熱で接続できるのですか?
A: はい,完全にホットプラグ可能で,ホストシステムをオフにすることなくライブ挿入/取り除きをサポートします.
操作 に 関する 予防策
- 汚染を防止するために,設置まで接続器に防塵キャップを保持する
- 配合前に承認された光学コネクタ清掃剤を使用し,低挿入損失を確保する
- ケーブルを30mmの最小の曲線半径より強く曲がるのを避ける
- 設置および操作中に標準的なESD注意事項を遵守する
- コンネクタを引っ張らないで,引くタブまたはロックを使用して挿入/取り除く
香港のスターズルージーグループについて
香港スターズルージーグループ株式会社ネットワークハードウェア,ITサービス,およびシステム統合ソリューションの技術主導のプロバイダーです. 2008年以来,私たちはスイッチ,NIC,無線アクセスポイント経験豊富な営業と技術チームは 政府,医療,製造業,教育,金融,企業などの様々な産業をサポートしています私たちはカスタマイズされたソリューションを提供しています信頼性,パフォーマンス,スケーラビリティに 顧客を第一に考える 取り組みを基に
主要 な 事実
- 部品番号:MFS1S00-H015V
- 形状要素:QSFP56 (SFF-8665)
- データ速度は:200Gb/s (4×50G PAM4)
- 範囲:100mまで (OM4)
- プロトコル:インフィニバンド HDR,200GbE
- パワー:5.0W 端あたり典型
互換性マトリックス
| 装置の種類 | サポートされているプラットフォーム |
|---|---|
| InfiniBand スイッチ | NVIDIA 量子-2,SB7800,SB7900シリーズ |
| イーサネットスイッチ | NVIDIA スペクトラム SN3700, SN4600, SN4700 |
| アダプター/DPU | コネクトX-6,コネクトX-7,ブルーフィールド-2/3 |
| 第三者 | 200Gに対応するQSFP56搭載のスイッチ (適合を確認) |
購入者チェックリスト
- スイッチ/アダプターポートがQSFP56と200G PAM4またはNRZをサポートしていることを確認してください.
- 必要なケーブル長さを確認する (H015V = 15m)
- システムで必要なプロトコル (InfiniBand HDR または 200GbE) がサポートされていることを確認します
- QSFP56 モジュールの電源予算と冷却を確認する
- 検証された構成のシステムレベルの資格報告書を審査する
