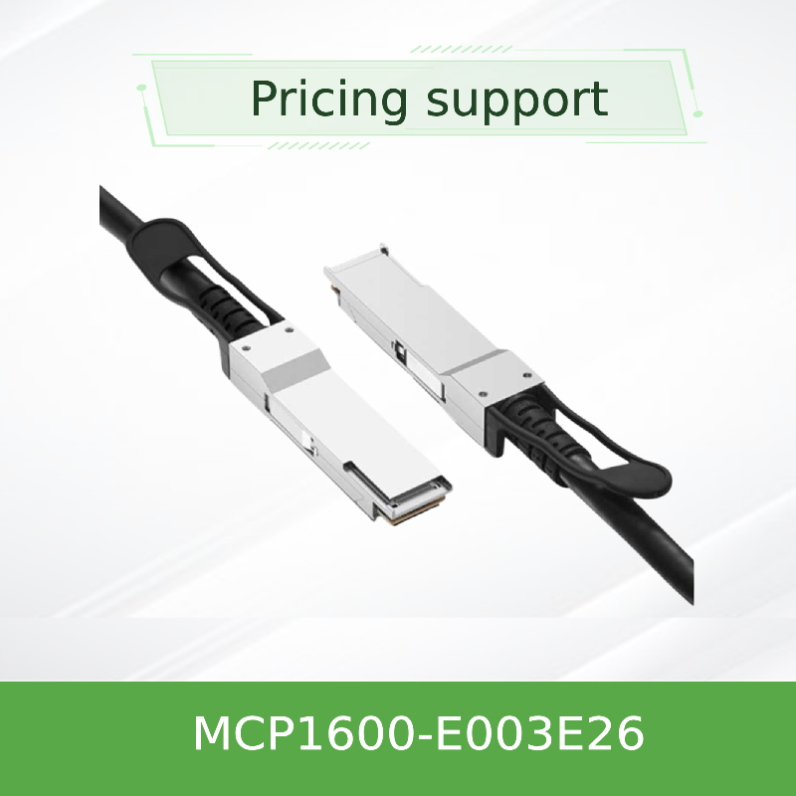

NVIDIA メラノックス MCP1600-E003E26 100G QSFP28 DAC インフィニバンド EDR 消極銅ケーブル
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1600-E003E26 |
| 書類: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 保証: | 1年 | 名前: | Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ |
|---|---|---|---|
| ケーブル長: | 3メートル | キーワード: | メラノックスDACケーブル |
| 状態: | 新しいオリジナル | タイプ: | Mellanox AOCケーブル |
| 可用性: | ストック | テクノロジー: | インフィニバンド |
| ハイライト: | NVIDIA メラノックス 100G QSFP28 DACケーブル,InfiniBand EDR 消極銅ケーブル,メラノックス MCP1600-E003E26 100Gケーブル |
||
製品の説明
NVIDIA メラノックス MCP1600-E003E26 100G QSFP28 DAC インフィニバンド EDR 消極銅ケーブル
NVIDIA メラノックス QSFP28 DAC 100Gb/s インフィニバンド EDR & 100GbE用の受動DAC - 3m, 26AWG, LSZH
製品概要
についてNVIDIA メラノックス MCP1600‐E003E26QSFP28受動型銅ケーブルで,高速で25Gb/sで動作する4つの銅ペアで合計100Gb/sの帯域幅を提供する.SFF‐8665とSFF‐8636規格に完全に適合している.製品識別のための統合EEPROMを備えたホットプラグ可能装置とI2C管理をサポートする典型的な電力の消費量はわずか0.1Wで,InfiniBand EDRおよび100GbE環境における短距離リンク (最大5m) に対して非常にエネルギー効率的で費用対効果の高いソリューションを提供します.
主要 な 特徴
- データ速度は:最大100Gb/s (4×25Gb/s NRZ)
- プロトコルサポート:インフィニバンドEDR,100GbE
- 超低電源:0.1W 典型的な消費量
- ホットプラグ:QSFP28 形式要素,SFF‐8665 に準拠する
- 管理:SFF‐8636 I2C インターフェイスとEEPROM
- ビットエラー率:メラノックスシステムでは1E-15より優れている
- ジャケット:LSZH (低煙ゼロハロゲン),黒
- 準拠性RoHS,LF/HF PCB
テクノロジーとデザイン
MCP1600‐E003E26は,それぞれが優れた信号完整性を持つ25Gb/s NRZ信号をサポートするように設計された4つのシールドされた双軸銅ペアを使用する.ケーブルは,到達と柔軟性の最適なバランスを 26AWGゲージを特徴としていますLSZHジャケットは,火災の場合,低煙とゼロのハロゲン排出を保証し,厳格な安全要件のあるデータセンター環境に最適です.各ケーブルは工場で試験され,最強の性能と耐久性を保証します..
典型的な 部署
- インフィニバンドEDR織物:HPCクラスターのサーバーとストレージにスイッチを接続する
- 100GbEの集積:トップ・オブ・ラックスイッチとサーバー間の短距離接続
- データセンターの相互接続:ラック内または隣接するラック間のコスト効率的なリンク (≤5m)
- AI/ML訓練クラスター:低レイテンシーで高帯域幅の接続性 GPUベースのシステム
互換性
スイッチ:NVIDIA Mellanox Quantum,Spectrumシリーズおよび100G InfiniBandまたはEthernetをサポートする他のQSFP28搭載スイッチ.
アダプター/DPU:ConnectX‐5,ConnectX‐6,ConnectX‐7,BlueField‐2/3 QSFP28ポート付き
プロトコル:インフィニバンドEDR (100G) と100GbE (IEEE 802.3bj)
互換性はシステムに依存する.検証された構成については,システムレベルの製品資格報告書を参照してください.
アダプター/DPU:ConnectX‐5,ConnectX‐6,ConnectX‐7,BlueField‐2/3 QSFP28ポート付き
プロトコル:インフィニバンドEDR (100G) と100GbE (IEEE 802.3bj)
互換性はシステムに依存する.検証された構成については,システムレベルの製品資格報告書を参照してください.
仕様
| パラメータ | 価値 |
|---|---|
| 製品タイプ | パッシブ・ダイレクト・アタッチ銅ケーブル (DAC),QSFP28 |
| データレート | 100Gb/s (4×25Gb/s NRZ) |
| ワイヤー・ゲージャー | 26 AWG |
| ケーブル直径 | 9.4 ± 0.4 mm |
| 最小曲がり半径 (単) | 47mm |
| 最小曲がり半径 (重複式/組立式) | 94mm |
| 容量 | ±50 mm |
| 供給電圧 | 3.3V (3.135V~3.465V) |
| 電力消費量 | 0.1W 典型的な |
| 特性インペデンス | 100Ω (90-110Ω範囲) |
| 増殖遅延 | 4.5 ns/m (情報) |
| 操作ケース温度 | 0 °Cから70 °C |
| 貯蔵温度 | −40 °Cから85 °C |
| 相対湿度 (動作) | 5%から85% |
| ビットエラー率 (BER) | < 1E‐15 メラノックスシステムで |
| ジャケット素材 | LSZH (低煙ゼロハロゲン),黒 |
| コネクタタイプ | QSFP28 (SFF‐8665対応) |
| 管理インターフェース | I2C (SFF‐8636) と EEPROM |
| 準拠性 | RoHS,LF/HF PCB |
| 長さ (E003E26) | 3メートル |
選択ガイド
| 注文部品番号 | 記述 | 長さ | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC,IB EDR | 0.5m | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC,IB EDR | 1.0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC,IB EDR | 1.5m | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC,IB EDR | 2.0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC,IB EDR | 2.5m | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC,IB EDR | 3.0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC,IB EDR | 4.0 m | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC,IB EDR | 5.0 m | 26 |
注: 5m 以上の長さの場合は,アクティブ光ケーブル (AOC) のオプションのために当社の販売チームに連絡してください.
利点
- 費用対効果:短距離リンクの光接受信機よりも大幅に低コストです.
- 超低電源:0.1Wの消費はデータセンターの総電力予算を削減します
- 低遅延:受動銅は最小の拡散遅延 (4.5 ns/m) を提供する.
- 信頼性の高いパフォーマンス:メラノックス・システムでは 1E‐15 より良い BER.
- 簡単に展開する:熱插入可能なQSFP28形状要素 プッシュ・プルロック
サービスとサポート
NVIDIA Mellanoxの認可パートナーとして,香港のスターズルージーグループは以下を提供しています.
- インフィニバンドとイーサネット・ファブリック設計の技術販売前コンサルティング
- リアルタイムの追跡と通関サポートを備えたグローバルロジスティックス
- 部品の修理や交換をカバーする1年間の限られたハードウェア保証
- NVIDIA スイッチとアダプタープラットフォームのファームウェア/互換性に関する助言
- 多言語サポート (英語,中国語,カンタン語) メールや電話で
よく 聞かれる 質問
Q:DACとAOCの違いは何ですか?
A: DAC (Direct Attach Copper Cable) は,短距離接続 (最大5m) のために受動銅ペアを使用します.AOC (アクティブ・オプティカルケーブル) は,より長い距離 (100mまで) に搭載されたトランシーバーを搭載した光ファイバーを使用する.DAC は短距離接続ではコスト効率が高くなります.
Q:このケーブルは40Gか25Gのポートで使えますか?
A:ケーブルは100G (4×25G) 操作に最適化されています.適切なレーン構成なしでは40Gまたは25Gのみポートに互換性がない可能性があります.
Q: このケーブルの最小の曲がり半径は?
A: 単曲線の半径は47mm. 繰り返し曲線や組立曲線では最低半径は94mmです.
Q:ケーブルは熱で接続できるのですか?
A: はい,完全にホットプラグ可能で,ホストシステムをオフにすることなく,直接挿入/取り除くことができます.
Q: どんな保証が提供されていますか?
A: Mellanox LinkX DAC は,部品の修理や交換をカバーする1年間の限られたハードウェア保証が含まれています.
操作 に 関する 予防策
- 汚染を防ぐため,接続器に防塵蓋を設置する.
- ケーブルを指定された最小の曲がり半径 (47mm単曲,94mm重複) より強く曲がるのを避ける.
- 接続器を引っ張らないで,引っ張るタブまたはロックを使って挿入/外す.
- 設置および操作中に標準的なESD注意事項を遵守する.
- ケーブルが過剰な緊張や圧迫力にさらされていないことを確認します.
香港のスターズルージーグループについて
香港スターズルージーグループ株式会社ネットワークハードウェア,ITサービス,およびシステム統合ソリューションの技術主導のプロバイダです. 2008年以来,私たちはスイッチ,NIC,無線アクセスポイント経験豊富な営業と技術チームは 政府,医療,製造業,教育,金融,企業などの様々な産業をサポートしています私たちはカスタマイズされたソリューションを提供しています信頼性,パフォーマンス,スケーラビリティへの顧客第一のコミットメントに基づいています.
主要 な 事実
部品番号:MCP1600‐E003E26
形状要素:QSFP28 (SFF‐8665)
データ速度は:100Gb/s (4×25G NRZ)
長さ:3.0 m
ワイヤ計:26 AWG
プロトコル:インフィニバンドEDR,100GbE
パワー:0.1W 典型的な
ジャケット:LSZH 黒
形状要素:QSFP28 (SFF‐8665)
データ速度は:100Gb/s (4×25G NRZ)
長さ:3.0 m
ワイヤ計:26 AWG
プロトコル:インフィニバンドEDR,100GbE
パワー:0.1W 典型的な
ジャケット:LSZH 黒
互換性マトリックス
| 装置の種類 | サポートされているプラットフォーム |
|---|---|
| InfiniBand スイッチ | NVIDIA メラノックス 量子,SB7800,SB7900シリーズ |
| イーサネットスイッチ | NVIDIA メラノックス スペクトラム SN2000,SN3000,SN4000シリーズ |
| アダプター/DPU | ConnectX‐5,ConnectX‐6,ConnectX‐7,ブルーフィールド‐2/3 |
| 第三者 | QSFP28対応のスイッチで 100Gに対応する (適合を確認) |
購入者チェックリスト
- スイッチ/アダプターポートが QSFP28 と 100G NRZ をサポートしていることを確認してください.
- 必要なケーブル長 (E003E26 = 3.0m) を確認する.
- システムで必要なプロトコル (InfiniBand EDR または 100GbE) がサポートされていることを確認してください.
- キャベルの計長 (26 AWG) が機械的な路線要求を満たしているかを確認します.
- 検証された構成のシステムレベルの資格報告書を検証する.
