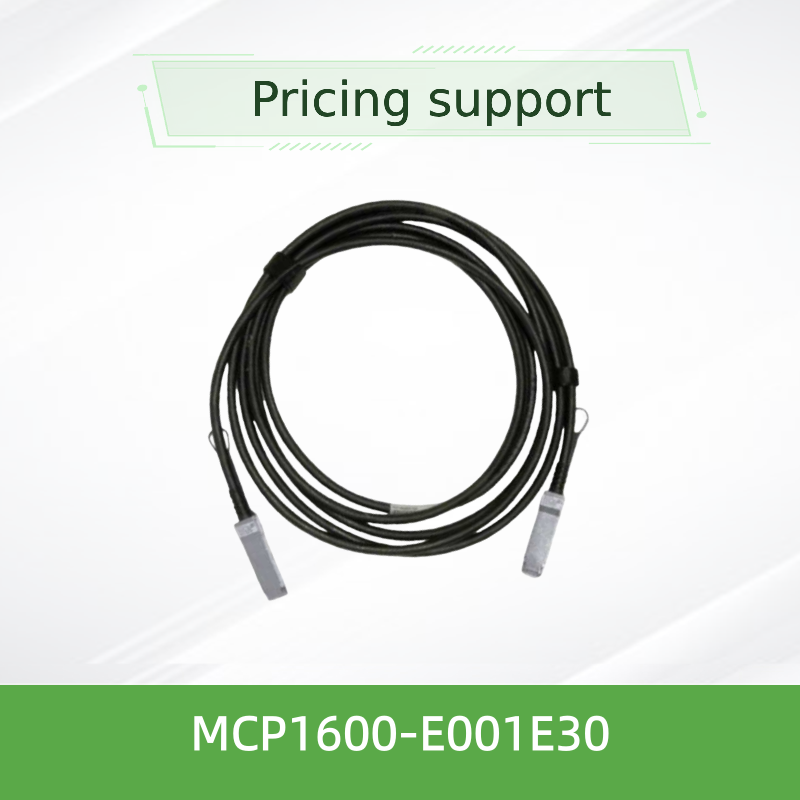

Mellanoxスイッチ用100G QSFP28ダイレクトアタッチカッパーケーブル MCP1600-E001E30 1m
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1600-E001E30 |
| 書類: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しいオリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 3メートル |
| 名前: | Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ | キーワード: | メラノックスDACケーブル |
| ハイライト: | Mellanox用100G QSFP28 DACケーブル,Mellanoxスイッチ互換QSFP28ケーブル,1m QSFP28ダイレクトアタッチカッパーケーブル |
||
製品の説明
NVIDIA Mellanox QSFP28 DAC 100Gb/s ケーブル
MCP1600-E001E30 100G QSFP28 ダイレクトアタッチ銅ケーブル - InfiniBand EDR & 100GbE 用パッシブDAC – 1m、30AWG、LSZH
製品概要
NVIDIA Mellanox MCP1600-E001E30は、4つの高速銅ペア（各25Gb/sで動作）で100Gb/sの集約帯域幅を提供するQSFP28パッシブ銅ケーブルです。SFF-8665およびSFF-8636規格に完全に準拠しており、ホットプラグ可能なインストールと、製品識別用の統合EEPROMを備えたI²C管理をサポートします。わずか0.1Wの標準消費電力で、InfiniBand EDRおよび100GbE環境での短距離リンク（最大5m）に非常にエネルギー効率が高くコスト効果の高いソリューションを提供します。主な特徴
データレート:
- 100Gb/s（4*25G NRZ）プロトコルサポート:
- InfiniBand EDR、100GbE電力:
- 0.1Wの消費電力で、データセンター全体の電力予算を削減ホットプラグ可能:
- QSFP28フォームファクタ、SFF-8665準拠管理:
- EEPROM付きSFF-8636 I²Cインターフェイスビットエラーレート:
- Mellanoxシステムで1E-15未満ジャケット:
- LSZH、ブラックコンプライアンス:
- RoHS、LF/HF PCBテクノロジーとデザイン
MCP1600-E001E30は、4つのシールド付きツインアキシャル銅ペアを採用しており、それぞれが25Gb/s NRZ信号を優れた信号整合性でサポートするように設計されています。ケーブルは30AWGゲージを備え、狭いスペースでの柔軟性を最大限に高め、外径は7.1mmです。LSZHジャケットは、火災発生時に低煙・ゼロハロゲン排出を保証し、厳格な安全要件を持つデータセンター環境に最適です。各ケーブルは工場出荷時にテストされ、最高のパフォーマンスと耐久性を保証します。
一般的な展開
InfiniBand EDRファブリック:
- HPCクラスター内のスイッチとサーバーおよびストレージを接続100GbEアグリゲーション:
- トップオブラック（TOR）スイッチとサーバー間の短距離リンクデータセンター相互接続:
- ラック内または隣接するラック間（≤5m）のコスト効果の高いリンクAI/MLトレーニングクラスター:
- GPUベースシステム向けの低遅延・高帯域幅接続互換性
スイッチ:
NVIDIA Mellanox Quantum、Spectrumシリーズ、および100G InfiniBandまたはEthernetをサポートするその他のQSFP28搭載スイッチ。アダプター / DPU:
ConnectX-5、ConnectX-6、ConnectX-7、BlueField-2/3（QSFP28ポート搭載）。プロトコル:
InfiniBand EDR、100GbE互換性はシステムに依存します。検証済みの構成については、システムレベルの製品認定レポートを参照してください。
仕様
パラメータ
| 値 | 製品タイプ |
|---|---|
| パッシブダイレクトアタッチ銅ケーブル（DAC）、QSFP28 | データレート |
| 100Gb/s（4* 25Gb/s NRZ） | ワイヤーゲージ |
| 30 AWG | ケーブル径 |
| 7.1 ± 0.35 mm | 最小曲げ半径（単一） |
| 35.5 mm | 最小曲げ半径（繰り返し/アセンブリ） |
| 71 mm | 長さ許容差 |
| ±25 mm | 供給電圧 |
| 3.3V（3.135V – 3.465V） | 消費電力 |
| 0.1W 標準 | 特性インピーダンス |
| 100Ω（90–110Ω範囲） | 伝播遅延 |
| 4.5 ns/m（参考） | 動作ケース温度 |
| 0 °C ～ 70 °C | 保管温度 |
| –40 °C ～ 85 °C | 相対湿度（動作時） |
| 5% – 85% | ビットエラーレート（BER） |
| < 1E-15（Mellanoxシステム使用時） | ジャケット素材 |
| LSZH（低煙ゼロハロゲン）、ブラック | コネクタタイプ |
| QSFP28（SFF-8665準拠） | 管理インターフェイス |
| EEPROM付きI²C（SFF-8636） | コンプライアンス |
| RoHS、LF/HF PCB | 長さ（E001E30） |
| 1メートル | 選択ガイド |
注文部品番号
| 説明 | 長さ | AWG | MCP1600-E00AE30 |
|---|---|---|---|
| 100G QSFP28 DAC、IB EDR | 5.0 m | 30 | MCP1600-E02AE26 |
| 100G QSFP28 DAC、IB EDR | 5.0 m | 30 | MCP1600-E02AE26 |
| 100G QSFP28 DAC、IB EDR | 5.0 m | 30 | MCP1600-E02AE26 |
| 100G QSFP28 DAC、IB EDR | 5.0 m | 30 | MCP1600-E02AE26 |
| 100G QSFP28 DAC、IB EDR | 5.0 m | 26 | 注：5mを超える長さについては、アクティブ光ケーブル（AOC）オプションについて営業チームにお問い合わせください。 |
| 100G QSFP28 DAC、IB EDR | 5.0 m | 26 | 注：5mを超える長さについては、アクティブ光ケーブル（AOC）オプションについて営業チームにお問い合わせください。 |
| 100G QSFP28 DAC、IB EDR | 5.0 m | 26 | 注：5mを超える長さについては、アクティブ光ケーブル（AOC）オプションについて営業チームにお問い合わせください。 |
| 100G QSFP28 DAC、IB EDR | 5.0 m | 26 | 注：5mを超える長さについては、アクティブ光ケーブル（AOC）オプションについて営業チームにお問い合わせください。 |
利点
コスト効果が高い:
- 短距離リンクでは、光トランシーバーよりも大幅に低コスト超低消費電力:
- 0.1Wの消費電力で、データセンター全体の電力予算を削減低遅延:
- パッシブ銅線は最小の伝播遅延（4.5 ns/m）を提供信頼性の高いパフォーマンス:
- Mellanoxシステムで1E-15未満のBER簡単な展開:
- プッシュプルラッチ付きのホットプラグ可能なQSFP28フォームファクタサービスとサポート
認定NVIDIA Mellanoxパートナーとして、Hong Kong Starsurge Groupは以下を提供します:
InfiniBandおよびEthernetファブリック設計のための技術的な販売前コンサルティング
- リアルタイム追跡と通関サポート付きのグローバルロジスティクス
- 部品の修理または交換をカバーする1年間の限定ハードウェア保証
- NVIDIAスイッチおよびアダプタープラットフォームのファームウェア/互換性アドバイザリ
- 電子メールまたは電話による多言語サポート（英語、北京語、広東語）
- よくある質問
Q: DACとAOCの違いは何ですか？
A: DAC（ダイレクトアタッチ銅ケーブル）は、短距離リンク（最大5m）にパッシブ銅ペアを使用しますが、AOC（アクティブ光ケーブル）は、長距離（最大100m）に統合トランシーバーを備えた光ファイバーを使用します。DACは短距離リンクでよりコスト効果が高いです。
Q: このケーブルを40Gまたは25Gポートで使用できますか？
A: このケーブルは100G（4*25G）動作に最適化されています。適切なレーン構成なしでは、40Gまたは25G専用ポートとの互換性がない場合があります。
Q: このケーブルの最小曲げ半径はどのくらいですか？
A: 単一曲げ半径は35.5mmです。繰り返しまたはアセンブリ曲げの場合、最小半径は71mmです。
Q: ケーブルはホットプラグ可能ですか？
A: はい、完全にホットプラグ可能で、ホストシステムをシャットダウンせずにライブ挿入/取り外しをサポートします。
Q: どのような保証が提供されますか？
A: Mellanox LinkX DACには、部品の修理または交換をカバーする1年間の限定ハードウェア保証が含まれています。
取り扱い上の注意
汚染を防ぐため、取り付けまでコネクタに保護ダストキャップを装着してください
- ケーブルを指定された最小曲げ半径（単一35.5mm、繰り返し71mm）よりもきつく曲げないでください
- コネクタを引っ張らないでください。挿入/取り外しにはプルタブまたはラッチを使用してください
- 取り付けおよび取り扱い中は、標準的なESD予防措置を遵守してください
- ケーブルに過度の張力や圧力がかからないようにしてください
- Hong Kong Starsurge Groupについて
Hong Kong Starsurge Group Co., Limited
は、ネットワークハードウェア、ITサービス、およびシステム統合ソリューションのテクノロジー主導型プロバイダーです。2008年以来、スイッチ、NIC、ワイヤレスアクセスポイント、コントローラー、ケーブル、光モジュールなどのネットワーク機器を世界中のお客様に提供してきました。経験豊富な営業および技術チームは、政府、ヘルスケア、製造、教育、金融、エンタープライズなど、さまざまな業界をサポートしています。信頼性、パフォーマンス、スケーラビリティに対する顧客第一のコミットメントに基づいて、カスタマイズされたソリューション、グローバルロジスティクス、および多言語サポートを提供しています。主な事実
部品番号:
MCP1600-E001E30フォームファクタ:
QSFP28（SFF-8665）データレート:
100Gb/s（4*25G NRZ）長さ:
1.0 mワイヤーゲージ:
30 AWGプロトコル:
InfiniBand EDR、100GbE電力:
0.1W 標準ジャケット:
LSZH、ブラック互換性マトリックス
デバイスタイプ
| サポートされるプラットフォーム | InfiniBandスイッチ |
|---|---|
| NVIDIA Mellanox Quantum、SB7800、SB7900シリーズ | Ethernetスイッチ |
| NVIDIA Mellanox Spectrum SN2000、SN3000、SN4000シリーズ | アダプター / DPU |
| ConnectX-5、ConnectX-6、ConnectX-7、BlueField-2/3 | サードパーティ |
| QSFP28搭載スイッチ（100G対応、互換性を確認してください） | バイヤーチェックリスト |
スイッチ/アダプターポートがQSFP28および100G NRZをサポートしていることを確認してください
- 必要なケーブル長を確認してください（E001E30 = 1.0m）
- システムが必要なプロトコル（InfiniBand EDRまたは100GbE）をサポートしていることを確認してください
- ケーブルゲージ（30 AWG）が機械的な配線要件を満たしていることを確認してください
- 検証済みの構成については、システムレベルの認定レポートを確認してください
- 関連製品
MCP1600-E00AE30 – 0.5m、30 AWGバリアント
- MCP1600-E01AE30 – 1.5m、30 AWGバリアント
- MCP1600-E005E26 – 5m、26 AWGバリアント
- MFS1S00-HxxxV – 長距離用200G QSFP56 AOC
- MMA1Z00-NS400 – 400G QSFP112トランシーバー
