NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC 100GbE アクティブ光ケーブル

商品の詳細:

ブランド名: Mellanox
モデル番号: MFA1A00-C015
書類: MFA1A00-xxxx.pdf

お支払配送条件:

最小注文数量: 1個
価格: Negotiate
パッケージの詳細: 外箱
受渡し時間: 備蓄に基づいた
支払条件: T/T
供給の能力: プロジェクト/バッチによる供給
ベストプライス 連絡先

詳細情報
可用性: ストック 保証: 1年
状態: 新しいオリジナル リードタイム: 株によると
テクノロジー: イーサネット 最高速度: 100GBE
長さ: 15メートル コネクタの種類: QSFP28
ハイライト:

NVIDIA QSFP28 アクティブ光ケーブル

,

100GbE MMF 光ケーブル

,

保証付き NVIDIA 100G AOC

製品の説明

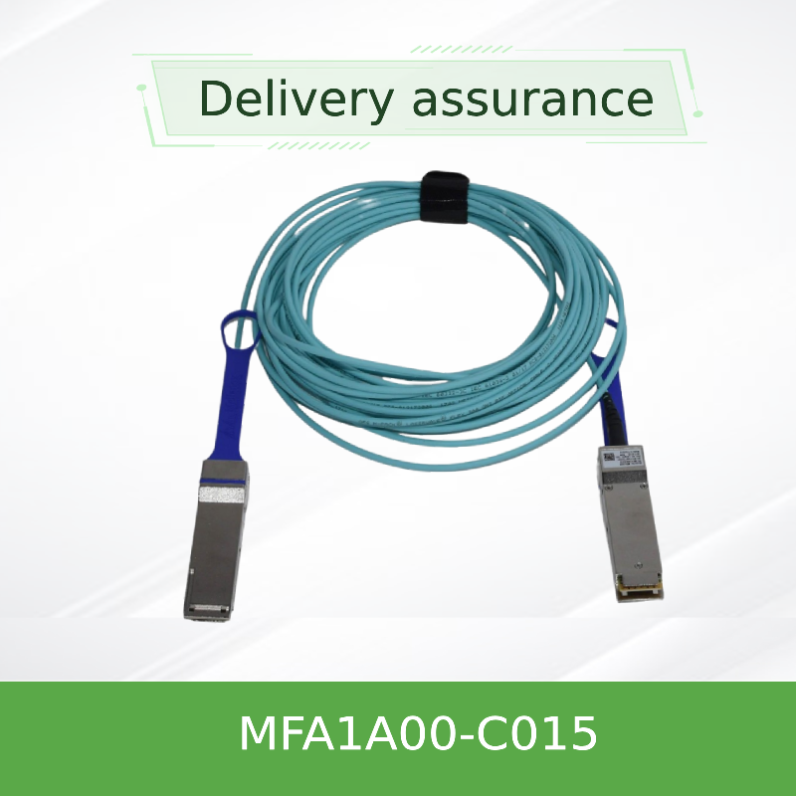

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
データセンターの短距離から中距離の相互接続向けに設計された高性能100Gb/s QSFP28アクティブ光ケーブル。100ギガビットイーサネットおよびInfiniBand EDRシステムをサポートします。
製品概要
NVIDIA MFA1A00-C015は、マルチモードファイバーを介して100Gb/sの集約帯域幅を提供するQSFP28 VCSELベースのアクティブ光ケーブルです。各端に4つの独立した光トランシーバーを統合しており、それぞれNRZ変調で最大25.78Gb/sで動作します。SFF-8665およびSFF-8636規格に完全に準拠しており、ホットプラグ対応で、I²C管理機能を備え、各端の消費電力は通常わずか2.2Wです。
主な特徴
  • データレート: 最大100Gb/s (4×25.78Gb/s NRZ)
  • プロトコルサポート: 100GbE、InfiniBand EDR
  • 伝送距離: マルチモードファイバーで最大100m
  • 低消費電力: 通常2.2W/端 (リタイミング付き)
  • ホットプラグ対応QSFP28フォームファクタ、SFF-8665準拠
  • SFF-8636 I²Cインターフェース、デジタル診断モニタリング付き
  • プログラム可能なRx出力振幅とプリエンファシス、Tx入力イコライザー
  • RoHS準拠、クラス1レーザー安全
テクノロジーと設計
MFA1A00-C015は、850nm波長のVCSELテクノロジーと高速マルチモードファイバーを組み合わせて使用しています。各レーンは、送受信パスの両方に独立したリタイミング機能を備えており、優れた信号品質を実現します。ケーブルには、光パワー、温度、電圧、バイアス電流をリアルタイムで追跡するためのデジタル診断モニタリングが統合されています。プログラム可能なTxイコライゼーションとRx出力振幅/プリエンファシスにより、ホストボードのさまざまな条件に合わせて微調整できます。LSZHジャケットは、データセンター環境での安全性を確保します。
一般的な展開
  • 100GbEデータセンター: トップオブラックスイッチとサーバーおよびストレージシステムを接続
  • InfiniBand EDRファブリック: 低遅延相互接続を必要とする高性能コンピューティングクラスター
  • クラウドサービスプロバイダー: パブリックおよびプライベートクラウド向けのコスト効率の高い100G接続
  • AI/MLトレーニングクラスター: GPUベースシステム向けの広帯域、低遅延接続
  • エンタープライズキャンパスネットワーク: ディストリビューションスイッチとコアスイッチ間のアグリゲーションリンク
互換性
スイッチ: NVIDIA Spectrumシリーズ、NVIDIA Quantumシリーズ、および100GbEまたはInfiniBand EDRをサポートするその他のQSFP28搭載スイッチ。
アダプター/DPU: ConnectX-5、ConnectX-6、ConnectX-7、BlueField-2/3 (QSFP28ポート付き)。
プロトコル: 100GbE (IEEE 802.3bm) およびInfiniBand EDR。
互換性はシステムに依存します。検証済みの構成については、システムレベルの製品認定レポートを参照してください。
仕様
パラメータ 値
製品タイプ アクティブ光ケーブル (AOC)、QSFP28
データレート 100Gb/s (4×25.78Gb/s NRZ)
ファイバータイプ マルチモード (MMF)
波長 850nm VCSEL
伝送距離 (OM3/OM4) 最大100m
供給電圧 3.3V (3.135V - 3.465V)
消費電力 (各端、リタイミングなし) 通常1.5W / 最大1.8W
消費電力 (各端、リタイミングあり) 通常2.2W / 最大2.5W
動作ケース温度 0℃～70℃
保管温度 -40℃～85℃
相対湿度 (動作時) 5% - 85%
コネクタタイプ QSFP28 (SFF-8665準拠)
管理インターフェース I²C (SFF-8636) DDM付き
デジタル診断 (DDM) Tx/Rxパワー、温度、電圧、バイアス電流
ビットエラーレート (BER) < 1E-15 (PRBS31、IEEE 802.3bm)
規制 CB、cTUVus、CE、FCCクラスA、ICES、RCM、VCCI、クラス1レーザー
長さ (C015) 15メートル
消費電力はリタイミング構成によって異なります。低ビットレート (リタイミングなし) の場合、消費電力は削減されます。
選択ガイド
注文部品番号 説明 長さ プロトコル
MFA1A00-E001 100G QSFP28 AOC、IB EDR 1 m InfiniBand EDR
MFA1A00-E003 100G QSFP28 AOC、IB EDR 3 m InfiniBand EDR
MFA1A00-E005 100G QSFP28 AOC、IB EDR 5 m InfiniBand EDR
MFA1A00-E010 100G QSFP28 AOC、IB EDR 10 m InfiniBand EDR
MFA1A00-C015 100G QSFP28 AOC、100GbE 15 m 100GbE
MFA1A00-C020 100G QSFP28 AOC、100GbE 20 m 100GbE
MFA1A00-C030 100G QSFP28 AOC、100GbE 30 m 100GbE
MFA1A00-C050 100G QSFP28 AOC、100GbE 50 m 100GbE
MFA1A00-C100 100G QSFP28 AOC、100GbE 100 m 100GbE
InfiniBand EDRバリアントの場合は、MFA1A00-Exxxシリーズを使用してください。100GbEの場合は、MFA1A00-Cxxxシリーズを使用してください。その他の長さもご要望に応じて対応可能です。
利点
  • 長距離伝送: パッシブ銅DACよりも大幅に長く、最大100m
  • 低消費電力: 2.2W/端でデータセンター全体の電力予算を削減
  • 柔軟なレートサポート: 選択可能なリタイミングにより、25Gおよび低速ビットレートの両方をサポート
  • 堅牢な信号品質: プログラム可能なイコライゼーションとリタイミングにより、信頼性の高いリンクパフォーマンスを保証
  • 簡単な展開: プッシュプルラッチ付きのホットプラグ対応QSFP28フォームファクタ
  • デジタル診断: リンクの状態とパフォーマンスのリアルタイム監視
よくある質問
Q: AOCとDACの違いは何ですか？
A: AOC (アクティブ光ケーブル) は、光ファイバーと統合トランシーバーを使用して、パッシブ銅DAC (通常≤5m) よりも長い伝送距離 (最大100m) を実現し、軽量でEMI耐性に優れています。
Q: このケーブルをInfiniBand EDRスイッチで使用できますか？
A: はい、MFA1A00シリーズはInfiniBand EDR (Eシリーズ) と100GbE (Cシリーズ) の両方をサポートしています。EDRの場合は、MFA1A00-EXXXバリアントを使用してください。
Q: CシリーズとEシリーズの違いは何ですか？
A: Cシリーズは100GbEアプリケーション向けに最適化されており、EシリーズはInfiniBand EDR向けに最適化されています。どちらも同じ物理ハードウェアを使用していますが、ファームウェア構成が異なる場合があります。
Q: このケーブルの最小曲げ半径はどれくらいですか？
A: 最小曲げ半径は30mmです。
Q: ケーブルはホットプラグ可能ですか？
A: はい、完全にホットプラグ可能で、ホストシステムの電源を切らずにライブ挿入/取り外しをサポートします。
Q: リタイミングなしの消費電力はどれくらいですか？
A: リタイミングなしの場合、消費電力は通常1.5W/端であり、低速または電力に敏感なアプリケーションに最適です。
取り扱い上の注意
  • 汚染を防ぐため、取り付けまでコネクタに保護ダストキャップを装着してください
  • 挿入損失を低くするために、接続前に承認された光コネクタクリーナーを使用してください
  • ケーブルを最小曲げ半径30mmよりきつく曲げないでください
  • 取り付けおよび取り扱い中は、標準的なESD予防措置を遵守してください
  • コネクタを引っ張らないでください。挿入/取り外しにはプルタブまたはラッチを使用してください
Hong Kong Starsurge Groupについて
Hong Kong Starsurge Group office and network hardware supply
Hong Kong Starsurge Group Co., Limitedは、ネットワークハードウェア、ITサービス、システム統合ソリューションのテクノロジー主導のプロバイダーです。2008年以来、スイッチ、NIC、ワイヤレスアクセスポイント、コントローラー、ケーブル、光モジュールなどのネットワーク機器を世界中のお客様に提供してきました。経験豊富な営業および技術チームは、政府、ヘルスケア、製造、教育、金融、エンタープライズなど、さまざまな業界をサポートしています。信頼性、パフォーマンス、スケーラビリティに対する顧客第一のコミットメントに基づいて、カスタマイズされたソリューション、グローバルロジスティクス、多言語サポートを提供しています。
主な事実
部品番号 MFA1A00-C015
フォームファクタ QSFP28 (SFF-8665)
データレート 100Gb/s (4×25G NRZ)
長さ 15 m
プロトコル 100GbE
電力 (リタイミングあり) 通常2.2W/端
伝送距離 最大100m
ジャケット LSZH、アクア
互換性マトリックス
デバイスタイプ サポートされるプラットフォーム
イーサネットスイッチ NVIDIA Spectrum SN2000/SN3000/SN4000シリーズ、サードパーティ製100Gスイッチ
InfiniBandスイッチ NVIDIA Quantum、SB7800、SB7900シリーズ (Eシリーズバリアント付き)
アダプター/DPU ConnectX-5、ConnectX-6、ConnectX-7、BlueField-2/3
サードパーティ製 QSFP28搭載スイッチ (100G対応、準拠を確認)
バイヤーチェックリスト
  • スイッチ/アダプターポートがQSFP28および100G NRZをサポートしていることを確認してください
  • 必要なケーブル長を確認してください (C015 = 15m)
  • システムが必要なプロトコル (100GbEまたはInfiniBand EDR) をサポートしていることを確認してください
  • アプリケーションにリタイミングが必要かどうかを判断してください (100Gではデフォルトで有効)
  • QSFP28モジュールの電力予算と冷却を確認してください
  • 検証済みの構成については、システムレベルの認定レポートを確認してください
