NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE アクティブ オプティカルケーブル 50m
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFA1A00-C050 |
| 書類: | MFA1A00-xxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しいオリジナル | リードタイム: | 株によると |
| テクノロジー: | イーサネット | 長さ: | 5m |
| 電源電圧: | -0.3-3.6 | データ入力電圧: | -0.3-4.465 |
| ハイライト: | NVIDIA 100G QSFP28 MMF AOC,100GbEアクティブ光ケーブル 50m,100GbE性能のNvidiaケーブル |
||
製品の説明

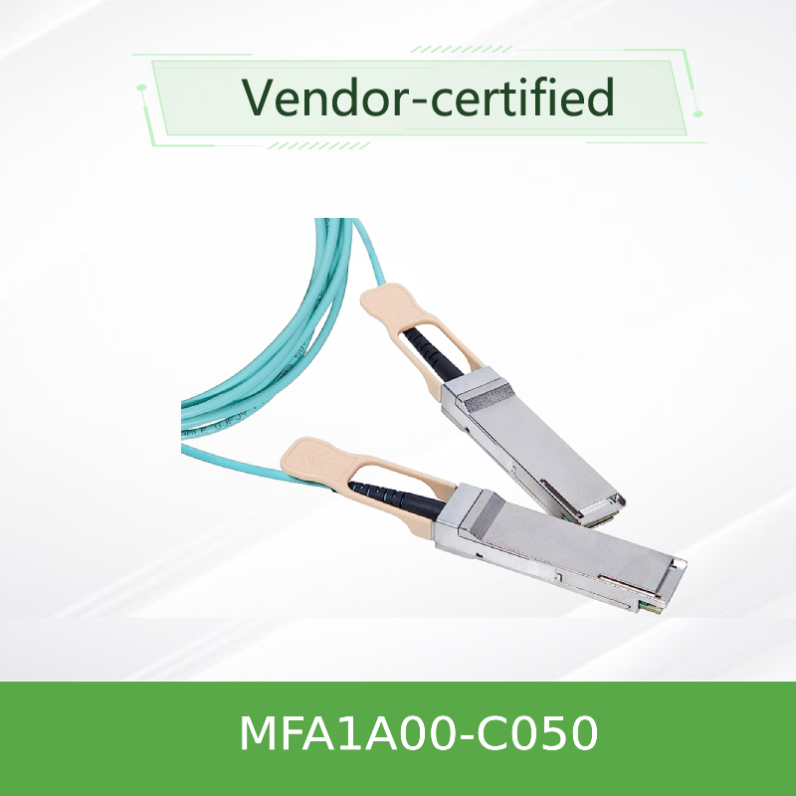

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
データセンターの中距離接続向けに設計された高性能100Gb/s QSFP28アクティブ光ケーブル。4 x 25Gb/s NRZ変調をサポートし、レーンごとに選択可能なリタイミングにより、100ギガビットイーサネットおよびInfiniBand EDRシステムで信頼性の高い、電力効率の良い接続を実現します。
製品概要
NVIDIA MFA1A00-C050は、マルチモードファイバーを介して100Gb/sの総帯域幅を提供するQSFP28 VCSELベースのアクティブ光ケーブルです。この50メートルモデルは、リーチとコストの最適なバランスを提供し、各端に最大25.78Gb/sでNRZ変調で動作する4つの独立した光トランシーバーを備えています。SFF-8665およびSFF-8636規格に完全に準拠しており、ホットプラグ対応で、リタイミングが有効な場合の消費電力は各端あたりわずか2.2Wです。
主な特徴
- データレート: 最大100Gb/s (4 x 25.78Gb/s NRZ)
- プロトコルサポート: 100GbE、InfiniBand EDR
- リーチ: マルチモードファイバーで最大100m
- 低消費電力: 各端あたり2.2W（リタイミング時）
- ホットプラグ対応: QSFP28フォームファクタ、SFF-8665準拠
- 管理: SFF-8636 I²Cインターフェース（DDM対応）
- プログラム可能: Rx出力振幅＆プリエンファシス、Tx入力イコライザー
- 準拠: RoHS、クラス1レーザー安全
テクノロジーと設計
MFA1A00-C050は、850nm波長のVCSEL（Vertical Cavity Surface-Emitting Laser）技術と高速マルチモードファイバーを採用しています。各レーンは、送受信パスの両方に独立したリタイミングを備えており、優れた信号品質を実現します。ケーブルには、光パワー、温度、電圧、バイアス電流をリアルタイムで追跡するためのデジタル診断モニタリング（DDM）が統合されています。プログラム可能なTxイコライゼーションとRx出力振幅/プリエンファシスにより、ホストボードのさまざまな条件に合わせて微調整できます。LSZH（Low Smoke Zero Halogen）ジャケットは、データセンター環境での安全性を確保します。
一般的な展開
- 100GbEデータセンター: トップオブラックスイッチとサーバーおよびストレージシステムを列間で接続
- InfiniBand EDRファブリック: 中距離接続を必要とする高性能コンピューティングクラスター
- クラウドサービスプロバイダー: パブリックおよびプライベートクラウド向けのコスト効率の高い100G接続
- AI/MLトレーニングクラスター: GPUベースシステム向けの帯域幅が広く、低遅延の接続
- エンタープライズキャンパスネットワーク: 配布スイッチとコアスイッチ間の集約リンク
互換性
スイッチ: NVIDIA Spectrumシリーズ、NVIDIA Quantumシリーズ、およびその他のQSFP28搭載スイッチ（100GbEまたはInfiniBand EDRをサポート）
アダプター/DPU: ConnectX-5、ConnectX-6、ConnectX-7、BlueField-2/3（QSFP28ポート搭載）
プロトコル: 100GbE（IEEE 802.3bm）およびInfiniBand EDR。
互換性はシステムに依存します。検証済みの構成については、システムレベルの製品認定レポートを参照してください。
仕様
| パラメータ | 値 |
|---|---|
| 製品タイプ | アクティブ光ケーブル（AOC）、QSFP28 |
| データレート | 100Gb/s（4 x 25.78Gb/s NRZ） |
| ファイバータイプ | マルチモード（MMF） |
| 波長 | 850nm VCSEL |
| リーチ（OM3/OM4） | 最大100m |
| 供給電圧 | 3.3V（3.135V - 3.465V） |
| 消費電力（各端、リタイミングなし） | 標準1.5W / 最大1.8W |
| 消費電力（各端、リタイミングあり） | 標準2.2W / 最大2.5W |
| 動作ケース温度 | 0℃～70℃ |
| 保管温度 | －40℃～85℃ |
| 相対湿度（動作時） | 5%～85% |
| コネクタタイプ | QSFP28（SFF-8665準拠） |
| 管理インターフェース | I²C（SFF-8636）DDM対応 |
| デジタル診断（DDM） | Tx/Rxパワー、温度、電圧、バイアス電流 |
| ビットエラーレート（BER） | ＜1E-15（PRBS31、IEEE 802.3bm） |
| 規制 | CB、cTUVus、CE、FCCクラスA、ICES、RCM、VCCI、クラス1レーザー |
| 長さ（C050） | 50メートル |
消費電力はリタイミング構成によって異なります。低ビットレート（リタイミングなし）の場合、消費電力は低下します。
選択ガイド
| 注文部品番号 | 説明 | 長さ | プロトコル |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC、IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC、IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC、IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC、IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC、100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC、100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC、100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC、100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC、100GbE | 100 m | 100GbE |
InfiniBand EDRバリアントの場合は、MFA1A00-Exxxシリーズを使用してください。100GbEの場合は、MFA1A00-Cxxxシリーズを使用してください。その他の長さもご要望に応じて対応可能です。
利点
- 拡張リーチ: 50mの長さにより、ラック間および列間の接続に柔軟性を提供
- 低消費電力: 各端あたり2.2W（リタイミング時）で、データセンター全体の電力予算を削減
- 柔軟なレートサポート: 選択可能なリタイミングにより、25Gおよび低ビットレートの両方をサポート
- 堅牢な信号品質: プログラム可能なイコライゼーションとリタイミングにより、信頼性の高いリンクパフォーマンスを保証
- 簡単な展開: プッシュプルラッチ付きホットプラグ対応QSFP28フォームファクタ
- デジタル診断: リンクの状態とパフォーマンスのリアルタイム監視
サービスとサポート
NVIDIA正規パートナーとして、Hong Kong Starsurge Groupは以下を提供します:
- 100Gネットワークアーキテクチャおよびケーブリング設計に関する技術的なプリセールスコンサルテーション
- リアルタイム追跡および通関サポート付きグローバルロジスティクス
- 標準NVIDIAハードウェア保証
- NVIDIAスイッチおよびアダプタープラットフォームのファームウェアおよび互換性アドバイザリ
- 電子メールまたは電話による多言語サポート（英語、中国語、広東語）
よくある質問
Q: AOCとDACの違いは何ですか？
A: AOC（アクティブ光ケーブル）は、統合トランシーバーを備えた光ファイバーを使用して、パッシブ銅DAC（通常≤5m）よりも長いリーチ（最大100m）を実現し、同時に軽量でEMI耐性が向上しています。
Q: このケーブルをInfiniBand EDRスイッチで使用できますか？
A: はい、MFA1A00シリーズはInfiniBand EDR（Eシリーズ）と100GbE（Cシリーズ）の両方をサポートしています。EDRの場合は、MFA1A00-Exxxバリアントを使用してください。
Q: CシリーズとEシリーズの違いは何ですか？
A: Cシリーズは100GbEアプリケーションに最適化されており、EシリーズはInfiniBand EDRに最適化されています。どちらも同じ物理ハードウェアを使用していますが、ファームウェア構成が異なる場合があります。
Q: このケーブルの最小曲げ半径はどれくらいですか？
A: 最小曲げ半径は30mmです。
Q: ケーブルはホットプラグ可能ですか？
A: はい、完全にホットプラグ可能で、ホストシステムをシャットダウンせずにライブでの挿入/取り外しをサポートします。
Q: このケーブルの最大距離はどれくらいですか？
A: MFA1A00シリーズは、OM3/OM4マルチモードファイバーで最大100mをサポートします。C050バリアントは50mです。
取り扱い上の注意
- 汚染を防ぐため、取り付けまでコネクタに保護ダストキャップを装着してください
- 低挿入損失を確保するため、接続前に承認済みの光コネクタクリーナーを使用してください
- ケーブルを最小曲げ半径30mmよりきつく曲げないでください
- 取り付けおよび取り扱い中は、標準的なESD対策を遵守してください
- コネクタを引っ張らないでください。挿入/取り外しにはプルタブまたはラッチを使用してください
Hong Kong Starsurge Groupについて
Hong Kong Starsurge Group Co., Limitedは、ネットワークハードウェア、ITサービス、システムインテグレーションソリューションのテクノロジー主導型プロバイダーです。2008年以来、スイッチ、NIC、ワイヤレスアクセスポイント、コントローラー、ケーブル、光モジュールなどのネットワーク機器を世界中のお客様に提供してきました。経験豊富な営業および技術チームは、政府、ヘルスケア、製造、教育、金融、エンタープライズなど、さまざまな業界をサポートしています。信頼性、パフォーマンス、スケーラビリティに対する顧客第一のコミットメントに基づき、カスタマイズされたソリューション、グローバルロジスティクス、多言語サポートを提供しています。
主な事実
部品番号: MFA1A00-C050
フォームファクタ: QSFP28（SFF-8665）
データレート: 100Gb/s（4 x 25G NRZ）
長さ: 50 m
プロトコル: 100GbE
電力（リタイミング時）: 標準2.2W / エンド
リーチ: 最大100m
ジャケット: LSZH、アクア
互換性マトリックス
| デバイスタイプ | サポートされるプラットフォーム |
|---|---|
| イーサネットスイッチ | NVIDIA Spectrum SN2000/SN3000/SN4000シリーズ、サードパーティ製100Gスイッチ |
| InfiniBandスイッチ | NVIDIA Quantum、SB7800、SB7900シリーズ（Eシリーズバリアント搭載） |
| アダプター/DPU | ConnectX-5、ConnectX-6、ConnectX-7、BlueField-2/3 |
| サードパーティ製 | 100GをサポートするQSFP28搭載スイッチ（準拠を確認） |
バイヤーチェックリスト
- スイッチ/アダプターポートがQSFP28および100G NRZをサポートしていることを確認してください
- 必要なケーブル長を確認してください（C050 = 50m）
- システムが必要なプロトコル（100GbEまたはInfiniBand EDR）をサポートしていることを確認してください
- アプリケーションに必要なリタイミングを確認してください（100Gではデフォルトで有効）
- QSFP28モジュールの電力予算と冷却を確認してください
- 検証済みの構成については、システムレベルの認定レポートを確認してください
