IB HDR メラノックス DACケーブルMCP1650-H002E26 200Gb/s QSFP56 2m
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1650-H002E26 |
| 書類: | PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1PCS |
|---|---|
| 価格: | Negotiate |

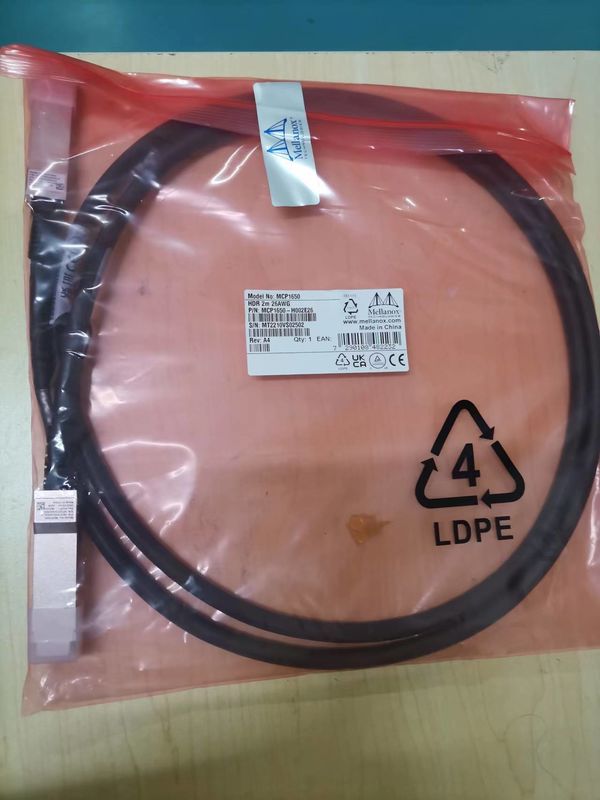

| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 状態: | 新品とオリジナル | 可用性: | ストック |
|---|---|---|---|
| テクノロジー: | インフィニバンド | 最大速度: | HDR |
| コネクタタイプ: | QSFP56 | 長さ: | 2.0m |
| データレート: | 100GB/s | 保証時間: | 1年 |
| ハイライト: | HDR メラノックス DACケーブル,200Gb メラノックス DACケーブル,MCP1650-H002E26ケーブル |
||
製品の説明

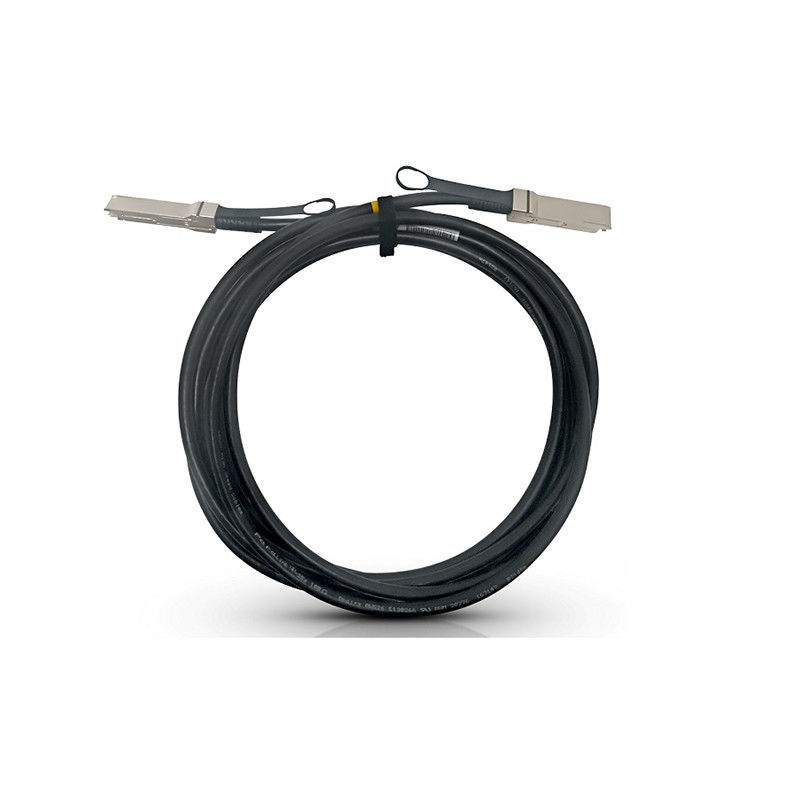

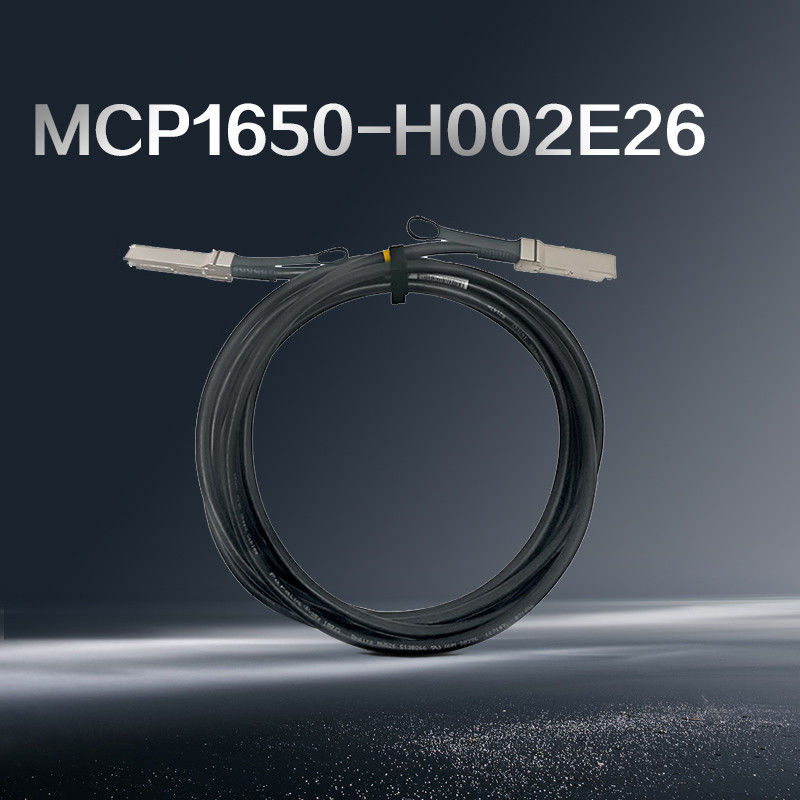

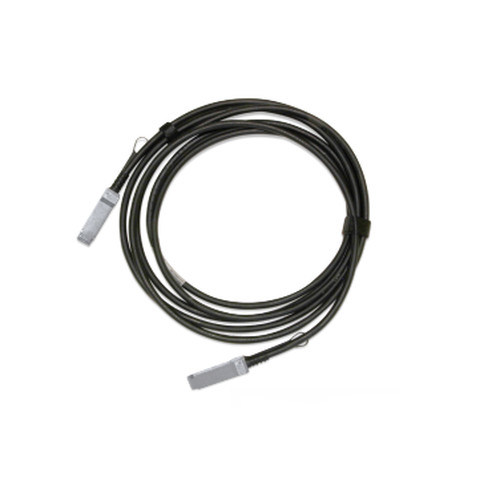

MCP1650-H002E26: 高性能 200G QSFP56 ダイレクトアタッチ銅ケーブル
1. 製品概要
MCP1650-H002E26 は、高速相互接続技術の最先端を代表し、パッシブ銅ダイレクトアタッチケーブル (DAC) ソリューションを通じて 200Gb/s の帯域幅を提供します。この QSFP56 フォームファクタは、光ファイバーケーブルの代替品であり、信頼性が高く、費用対効果の高い短距離接続を求めるデータセンターオペレーターに優れた価値を提供します。InfiniBand HDR 環境向けに設計されたこの高性能パッシブファイバーケーブルソリューションは、最小限の消費電力で優れた信号完全性を保証します。
2. 主な特徴
- 4x50G PAM4 変調による 200Gb/s の帯域幅
- 信号増幅を必要としないパッシブ銅設計
- ホットプラグ可能な機能を備えた QSFP56 フォームファクタ
- 安全性を高める低煙ゼロハロゲン (LSZH) ジャケット
- 非常に低い消費電力 (<0.1W)
- RoHS およびハロゲンフリー規格に準拠
3. 技術と規格への準拠
この高度なパッシブ銅ケーブルは、最先端の PAM4 変調技術を実装し、信号完全性を維持しながら優れたデータレートを実現します。このソリューションは、InfiniBand HDR 仕様に準拠し、機械的および管理インターフェース要件について SFF-8665 および SFF-8636 規格に準拠しています。統合された EEPROM は、シームレスな統合のために、ホストシステムに重要な製品情報を提供します。
4. 動作原理
MCP1650-H002E26 は、パッシブ電気相互接続として動作し、8 つの精密に設計された銅ペアを介して信号を送信します。アクティブ光ソリューションとは異なり、この光ファイバーケーブルの代替品は、注意深く制御されたインピーダンス特性 (100Ω ±10%) を介して信号完全性を維持します。ケーブルアセンブリは、I²C インターフェースを介して管理機能を組み込んでおり、ホストシステムがケーブルの特性を自動的に識別し、検証できるようにします。
5. 適用シナリオ
この高速相互接続ソリューションは、高性能コンピューティングクラスター、クラウドインフラストラクチャ、金融取引システム、エンタープライズストレージネットワークなど、最新のデータセンター環境に最適です。特にトップオブラック (ToR) スイッチングアプリケーション向けに設計されており、リーフスパインアーキテクチャ、サーバーとスイッチ間の相互接続、および隣接ラック内および間のストレージエリアネットワークに費用対効果の高い接続を提供します。
6. 技術仕様
| 仕様 | 値 |
|---|---|
| 製品モデル | MCP1650-H002E26 |
| データレート | 200 Gb/s (4×50 Gb/s) |
| ケーブル長 | 2.0 m ± 0.05 m |
| コネクタタイプ | QSFP56 to QSFP56 |
| ケーブルゲージ | 26 AWG |
| ジャケット材質 | LSZH (低煙ゼロハロゲン) |
| 消費電力 | < 0.1 W |
| 動作温度 | 0°C ～ 70°C |
| 最小曲げ半径 | 47mm (単一曲げ)、94mm (繰り返し曲げ) |
7. 競争上の優位性
MCP1650-H002E26 は、アクティブ光ケーブルと従来の銅ソリューションの両方に対して大きな利点を提供します。パッシブファイバーケーブルの代替品として、消費電力の削減、遅延の短縮、総所有コストの削減を通じて優れた価値を提供します。堅牢な構造により、要求の厳しいデータセンター環境での信頼性の高いパフォーマンスが保証され、パッシブ設計により、アクティブコンポーネントに関連する故障点が排除されます。このパッシブ銅ケーブルソリューションは、短距離アプリケーション向けに、パフォーマンス、信頼性、および費用対効果の最適なバランスを提供します。
8. サービスとサポート
この製品は、材料および製造上の欠陥を対象とする包括的な 1 年間の限定保証が付いています。当社は、1,000 万ドルを超えるネットワーキング製品の豊富な在庫を提供し、迅速な納品と信頼性の高いサプライチェーンの継続性を保証します。当社の技術チームは、24 時間年中無休の相談とサポートサービスを提供し、統合と展開に関する専門的なガイダンスを提供します。
9. よくある質問
Q: このケーブルの最大信頼距離はどれくらいですか？
A: このパッシブ DAC ケーブルは、最大 2 ～ 3 メートルの短距離アプリケーション向けに最適化されており、データセンター環境内のラック内および隣接ラック間の接続に最適です。
Q: このケーブルは 100GbE 機器で使用できますか？
A: QSFP56 ポートと電気的に互換性がありますが、100GbE 機器との相互運用性は、特定のスイッチ機能に依存し、構成調整が必要になる場合があります。
Q: このケーブルは特別なクリーニングやメンテナンスが必要ですか？
A: 銅ベースのソリューションとして、このパッシブファイバーケーブルの代替品は、光ソリューションと比較して最小限のメンテナンスしか必要としません。高速ケーブルの標準的な取り扱い手順に従ってください。
10. インストールに関する考慮事項
- 最小曲げ半径の仕様を維持する (単一曲げの場合は 47mm、繰り返し曲げの場合は 94mm)
- 動作環境が指定された温度および湿度の範囲内にあることを確認する
- 展開前にホスト機器との互換性を確認する
- 内部導体の損傷を防ぐために、コネクタ付近の急な曲げを避ける
- 接続へのストレスを最小限に抑えるために、適切なケーブル管理を実装する
