MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOCの製品仕様書

導入

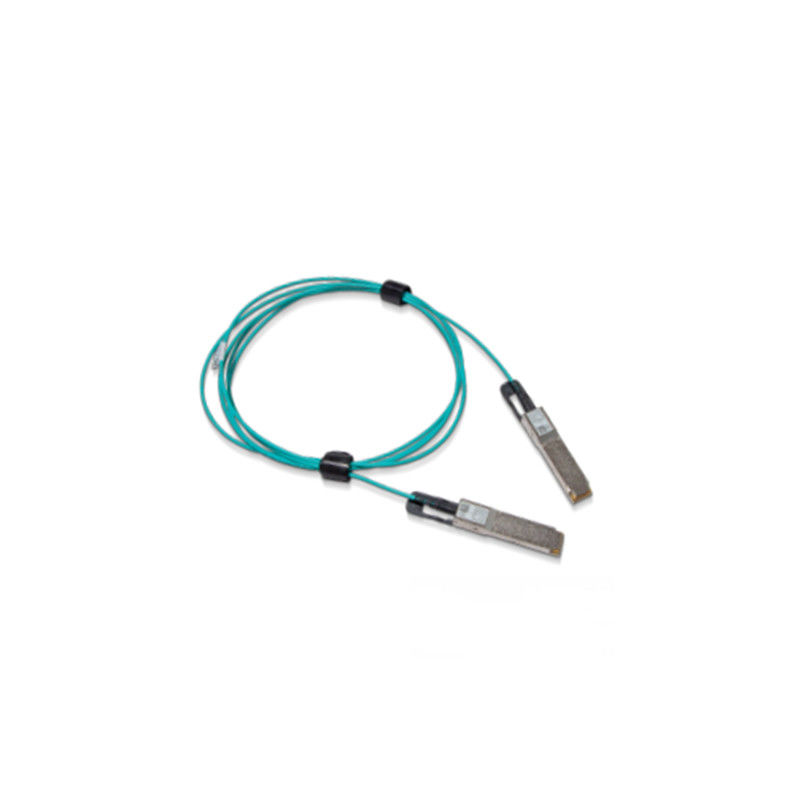

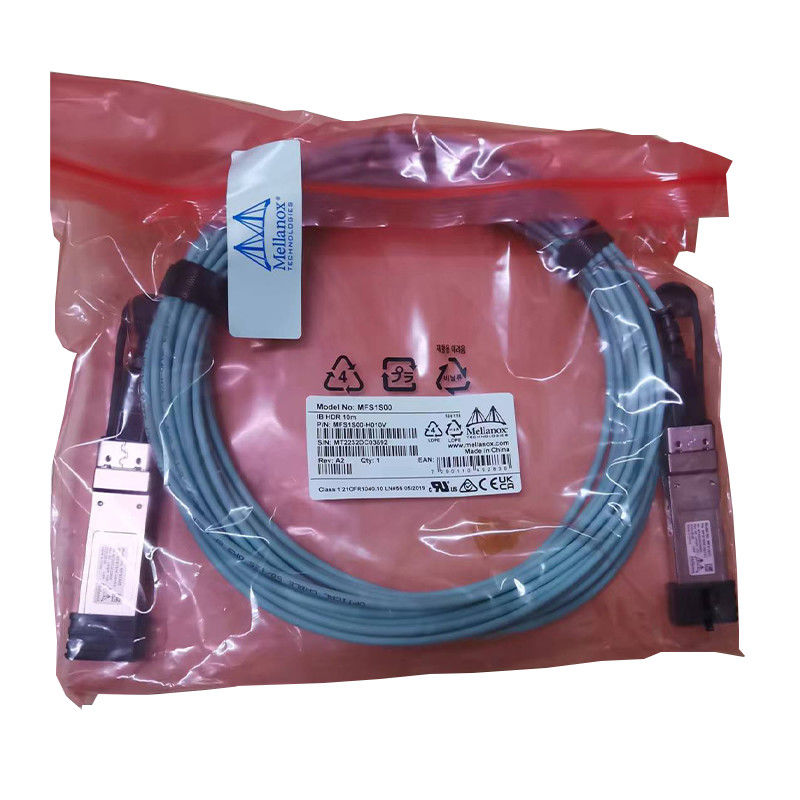

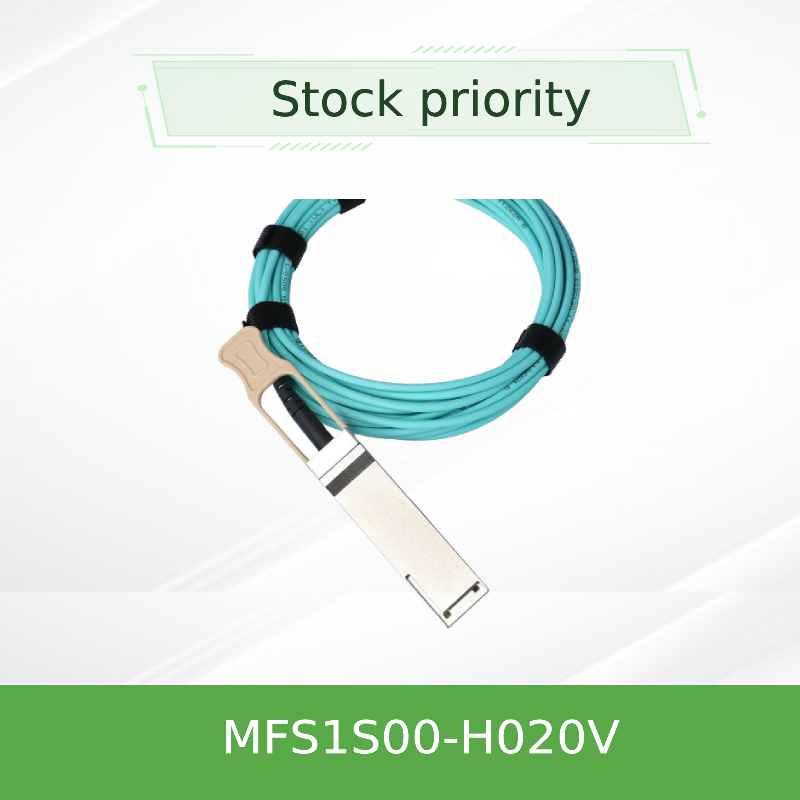

MFS1S00-H020V
NVIDIA® MFS1S00は200Gb/s InfiniBand （IB） HDR （高いデータ転送速度）システムの使用のために設計されているQSFP56 VCSELベースの（縦キャビティ表面出るレーザー）活動的な光ケーブル（AOC）である。

MFS1S00 AOCはデータ センタの受動の銅ケーブルより高い左舷密度およびconfigurabilityおよび大いに長い範囲を提供する。AOCはホットプラグ対応であるので、取付け、取り替えることは容易である。

MFS1S00に上位システムの方の電気側面の標準的なSFF-8665迎合的なQSFP56港がある。それは端、50Gb/s.までのデータ転送速度で作動するそれぞれごとの4つのマルチモード・ファイバ（MMF）の視覚のトランシーバーを含んでいる。

MFS1S00は50Gb/s率まで両方の光トランスミッタおよび受信機のための車線ごとの選択可能なretimingを提供する。

NVIDIAの独特な質ケーブルの解決はデータ センタにパワー有効な結合性を相互に連結する提供する。それは安価でより高い港の帯域幅、密度およびconfigurability、およびデータ センタの減らされた電力要求事項可能にする。厳密な生産のテストは最もよいout-of-the-box設置経験、性能および耐久性を保障する。

主要特点
サポートIBTA IB HDR
200Gb/sまで
4x 50Gb/s PAM4調節
プログラム可能なRxの出力広さおよび前重点
SFF-8665迎合的なQSFP56港
単一3.3V電源
5.0Wパワー消費量（タイプ。、retimingの各端、）
100mまで長さ
ホットプラグ対応
迎合的なRoHS
SFF-8636迎合的なI2C管理インターフェイス
適用
サポート200Gb InfiniBand HDRシステム
SN3700およびSN4600スイッチの間の200 GbEを支える

MFS1S00-H020V

電気指定

注:

• 多数の時計の範囲はライン側Rxでだけ支えられる。ホストの側面Rxは単一の時計の範囲だけを支える。
• QSFP Txの司令官ロックはTxの車線1がデータを送信するときだけ起こることができる
• インターオペラビリティ

AOCsとテストされる構成のためにシステム レベル プロダクト（SLP）資格のレポートを参照しなさい。

選り抜き率

AOCは選り抜き記録0x57-0x58へ書くことによって制御される率を支える。2ビットはバイト0x57 （87dec、Rxn_Rate_Select）およびバイト0x58 （88dec、Txn_Rate_Select）の各送信機の車線のための2ビットの各受信機の車線にSFF-8636 Rev.で定義されたように4つまでのbitratesを、指定するために2.9.2のテーブル6-5 XN_RATE_SELECTの符号化割り当てられる。4つの車線はすべて同じ率の選り抜き価値があるように要求される。

下のテーブルは各率の選り抜き設定のために率を指定したものだ。

率の選り抜き符号化

機械指定

データのためのネットワーク全体保証およびVisibility.Theの必要性はデータ視覚化および分離をするますます分散、複雑なネットワーク環境をあらゆるデータ センタのための必要な保証機能性運転している。

私達のネットワーキングの解決は保証を、データ センタのオートメーションを簡単にするために高め、あなたのネットワークに完全な可視性を可能にする。

完全な解決はネットワーキングにワン ストップ ショップを提供するためにProvider.Weを積み重ねる。ソフトウェア（OSの管理、ファームウェア）へのハードウェアから（スイッチ、NICsは、相互に連結する）および、私達の広い有価証券満たすあなたのネットワーキングの必要性を支えなさい。ネットワークを越えて、私達の生態系は他のNVIDIAプロダクトとの両立性を保障する。

+ InfiniBandまたはRoCEのサーバーおよびStorage.Whetherの加速の塗布のための性能オフロードすれば、主作業負荷を、定義される私達のソフトウェアDPUによって隔離してハードウェアによっては加速される供物適用ネットワーク管理ではなくにあなたの計算および貯蔵資源を捧げることを可能にする。





モデル	記述
MFS1S00-H020V	Mellanox AOC DACケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanoxのブレイクアウト ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanoxの受動の銅ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanoxのinfinibandケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	コンソール ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	活動的な繊維ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	hdrケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanoxのディバイダー ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	mellanoxのedrケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	高速相互接続ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	速い相互接続ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	イーサネット ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56
MFS1S00-H020V	InfiniBandケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56
MFS1S00-H020V	hdrケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56



FAQ

Q1.Whatは私達から買うことができるか。

:Mellanox、アルバ、Rukusの極度なブランド プロダクト、スイッチを含んで、ネットワーク カード、ケーブル、アクセス

ポイント、等。

受渡し日についてのQ2.Howか。

:通常3-5仕事日かかる。特定のモデルのために、在庫を点検するために私達に連絡しなさい。ついに、

実際の相談は勝つ。私達はできるだけ早く渡すために全力を尽くす。

Q3.Whatはあなたの保証期間であるか。

:私達は時間12か月の保証の供給する。

出荷方法についてのQ4.Howか。

:私達はFedex/DHL/UPS/TNTを使用し、他の空気輸送、海の輸送はまた実行可能である。1つではワード、

私達はほしかったこと郵送物をすることができる。

Q5.Can私はあるサンプルを得るか。

:はい、サンプル順序は質の点検および市場テストのために利用できる。ただサンプル費用を支払う必要がある

そして明白な費用。

Q6.Whatはあなたの中心の強さであるか。

:好ましい価格および完全なアフターセールスの直接の供給の、元および新製品。
