ブランド名:
Mellanox
モデル番号:
MFS1S00-H030V
私達に連絡しなさい
導入

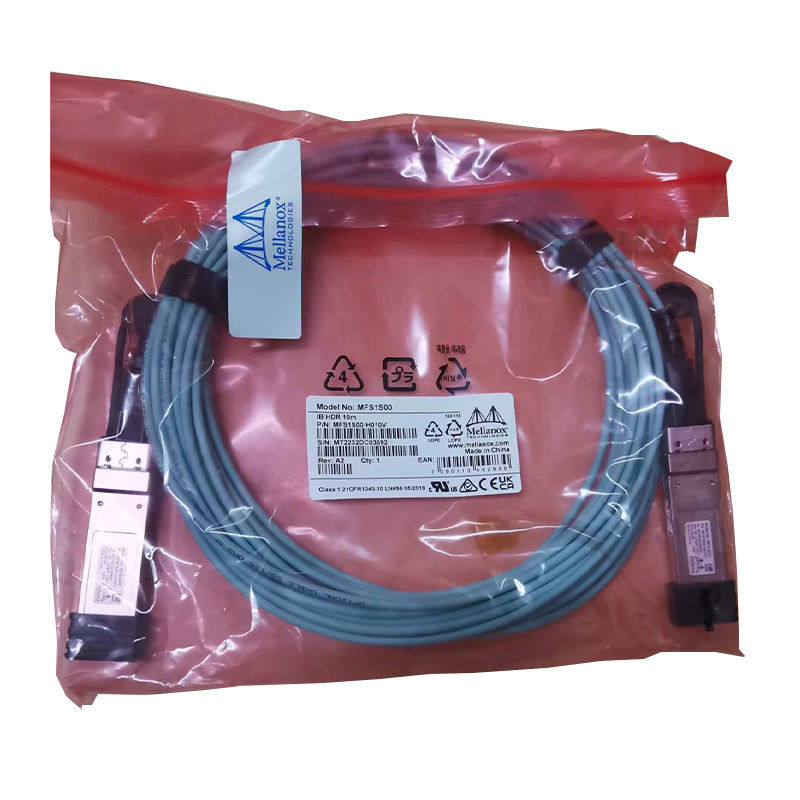

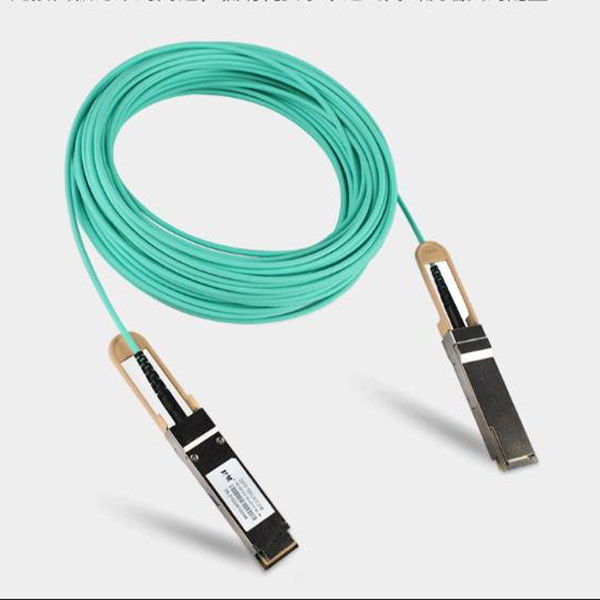

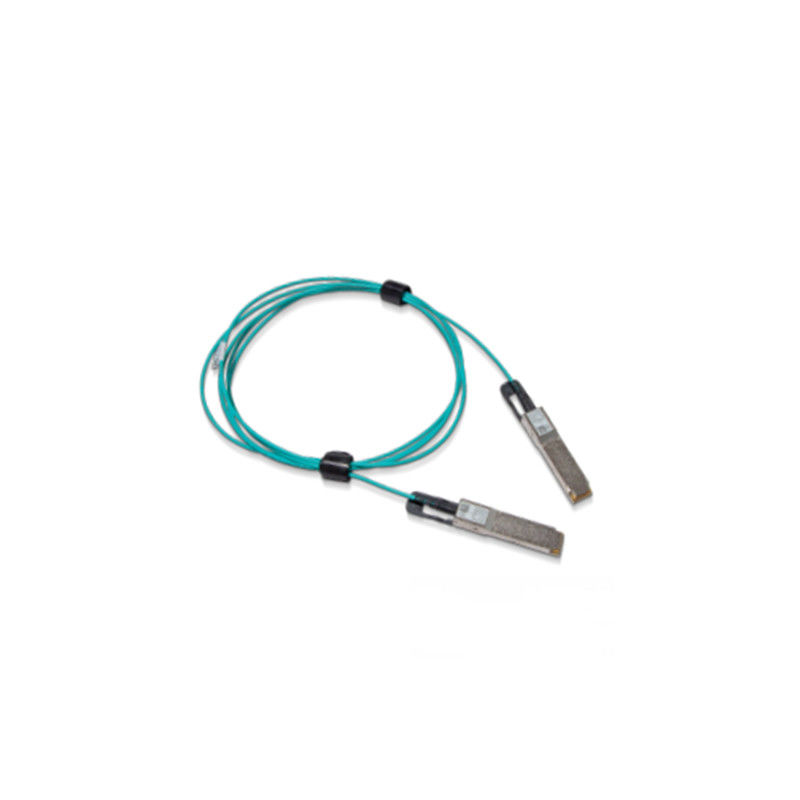

NVIDIA® MFS1S00は200Gb/s InfiniBand （IB） HDR （高いデータ転送速度）システムの使用のために設計されているQSFP56 VCSELベースの（縦キャビティ表面出るレーザー）活動的な光ケーブル（AOC）である。
MFS1S00 AOCはデータ センタの受動の銅ケーブルより高い左舷密度およびconfigurabilityおよび大いに長い範囲を提供する。AOCはホットプラグ対応であるので、取付け、取り替えることは容易である。
MFS1S00に上位システムの方の電気側面の標準的なSFF-8665迎合的なQSFP56港がある。それは端、50Gb/s.までのデータ転送速度で作動するそれぞれごとの4つのマルチモード・ファイバ（MMF）の視覚のトランシーバーを含んでいる。
MFS1S00は50Gb/s率まで両方の光トランスミッタおよび受信機のための車線ごとの選択可能なretimingを提供する。
NVIDIAの独特な質ケーブルの解決はデータ センタにパワー有効な結合性を相互に連結する提供する。それは安価でより高い港の帯域幅、密度およびconfigurability、およびデータ センタの減らされた電力要求事項可能にする。厳密な生産のテストは最もよいout-of-the-box設置経験、性能および耐久性を保障する。
主要特点
サポートIBTA IB HDR
200Gb/sまで
4x 50Gb/s PAM4調節
プログラム可能なRxの出力広さおよび前重点
SFF-8665迎合的なQSFP56港
単一3.3V電源
5.0Wパワー消費量（タイプ。、retimingの各端、）
100mまで長さ
ホットプラグ対応
迎合的なRoHS
SFF-8636迎合的なI2C管理インターフェイス
適用
サポート200Gb InfiniBand HDRシステム
SN3700およびSN4600スイッチの間の200 GbEを支える
主要特点
100メートル30にからの範囲
低価格、低力消費のオプティカル リンク
光コネクタ無しの完全なケーブル会議
DACケーブルと同じ構成で利用できる
あらゆる必要性のために提供する広範な25/50/100/200/400Gプロダクト
NVIDIA GPU、DGX™、EGX™およびDPUシステムでテストされ、証明されて
利点
薄い繊維ケーブルは最高の気流の冷却を可能にする
ライト級選手は最低サポートとの密な繊維の操業を可能にする
MPOの光コネクタは信頼性を高めないし、維持を減らす
LinkXの光学によって設計され、製造されて
生きている切換えおよびGPUベースのシステムでテストされる100%工場
粗い作動条件の下で信頼できる操作のためのIEEEの企業のBERの標準を越えて行くように設計した
| ハイライト |
| * 200Gb/sデータ転送速度まで… |
| *プログラム可能なRxの出力広さおよび前重点 |
| *プログラム可能なTxの入力平衡装置 |
| *選択可能なretiming |
| * SFF-8665迎合的なQSFP28港 |
| *単一3.3V電源 |
| * 2.2W電力損失（タイプ、retimingの各端） |
| *低いBER |
| * 100mまで長さ |
| *ホットプラグ対応 |
| *迎合的なRoHS |
| * SFF-8636迎合的なI2C管理インターフェイス |
| MFS1S00-H003V | 活動的な光ケーブル、200Gb/s VPI （IB HDR及び200GbE）までの、QSFP56、3m |
| MFS1S00-H005V | 活動的な光ケーブル、200Gb/s VPI （IB HDR及び200GbE）までの、QSFP56、5m |
| MFS1S00-H010V | 活動的な光ケーブル、200Gb/s VPI （IB HDR及び200GbE）までの、QSFP56、10m |
| MFS1S00-H015V | 活動的な光ケーブル、200Gb/s VPI （IB HDR及び200GbE）までの、QSFP56、15m |
| MFS1S00-H020V | 活動的な光ケーブル、200Gb/s VPI （IB HDR及び200GbE）までの、QSFP56、20m |
| MFS1S00-H030V | 活動的な光ケーブル、200Gb/s VPI （IB HDR及び200GbE）までの、QSFP56、30m |
| MFS1S00-H050V | 活動的な光ケーブル、200Gb/s VPI （IB HDR及び200GbE）までの、QSFP56、50m |
| MFS1S00-H100V | 活動的な光ケーブル、200Gb/s VPI （IB HDR及び200GbE）までの、QSFP56、100m |
絶対最高評価は装置への損傷が起こるかもしれない評価である。
操作上の指定と絶対最高評価間の延長された操作は意図されていないし、永久的な装置低下をもたらすかもしれない。
|
変数
|
分
|
最高
|
単位
|
|---|---|---|---|
| 供給電圧 | -0.3 | 3.6 | V |
| データ入力の電圧 | -0.3 | 3.465 | V |
| 操作量の電圧 | -0.3 | 4.0 | V |
| 損傷閾値 | 3.4 | --- | dBm |
このテーブルはプロダクトのための環境の指定を示したものだ。
|
変数
|
分
|
最高
|
単位
|
|---|---|---|---|
| 保管温度 | -40 | 85 | °C |
このセクションは正常運営のための価値の範囲を示す。ホスト板電源のろ過はSFF委員会Spec.で推奨しているように設計されているべきである。
|
変数
|
分
|
タイプ
|
最高
|
単位
|
|---|---|---|---|---|
| 供給電圧（Vcc） | 3.135 | 3.3 | 3.465 | V |
| 電力損失（各端、すべての車線のretiming） | --- | 4.8 | 5.0 | W |
| 供給の騒音の許容（10Hz – 10MHz） | 66 | --- | --- | mVpp |
| 作動の場合温度 | 0 | --- | 70 1 | °C |
| 作動の相対湿度 | 5 | --- | 85 | % |
注:
AOCsとテストされる構成のためにシステム レベル プロダクト（SLP）資格のレポートを参照しなさい。
AOCは選り抜き記録0x57-0x58へ書くことによって制御される率を支える。2ビットはバイト0x57 （87dec、Rxn_Rate_Select） SFF-8636 Rev.で定義されたように4つまでのbitratesを、指定するためにおよびバイト0x58 （88dec、Txn_Rate_Select）の各送信機の車線のための2ビットの各受信機の車線に2.9.2のテーブル6-5 XN_RATE_SELECTの符号化割り当てられる。4つの車線はすべて同じ率の選り抜き価値があるように要求される。
下のテーブルは各率の選り抜き設定のために率を指定したものだ。
|
率の選り抜き価値
|
作動率（GBd）
|
|---|---|
| 10 | 25.78125 NRZ （EDR） |
| 11 | 26.56250 PAM4 （HDR） |
| 変数 | 価値 | 単位 | |
|---|---|---|---|
| 直径 | 3 +/-0.2 | mm | |
| 最低の曲げ半径 | 30 | mm | |
| 長さの許容 | 長さ < 5="" m=""> | +300 /-0 | mm |
| 5つのmの≤の長さ < 50="" m=""> | +500/-0 | ||
| 50のmの≤の長さ | +1000 /-0 | ||
| ケーブル色 | 水 | --- | |
| モデル | 記述 |
| MFS1S00-H030V | Mellanox AOC DACケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | mellanoxのブレイクアウト ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | mellanoxの受動の銅ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | mellanoxのinfinibandケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | コンソール ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | 活動的な繊維ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | hdrケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | mellanoxのディバイダー ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | mellanoxのedrケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | 高速相互接続ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | 速い相互接続ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | イーサネット ケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
| MFS1S00-H030V | InfiniBandケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H030V | hdrケーブル200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
