ブランド名:
Mellanox
モデル番号:
MFS1S50-H010E

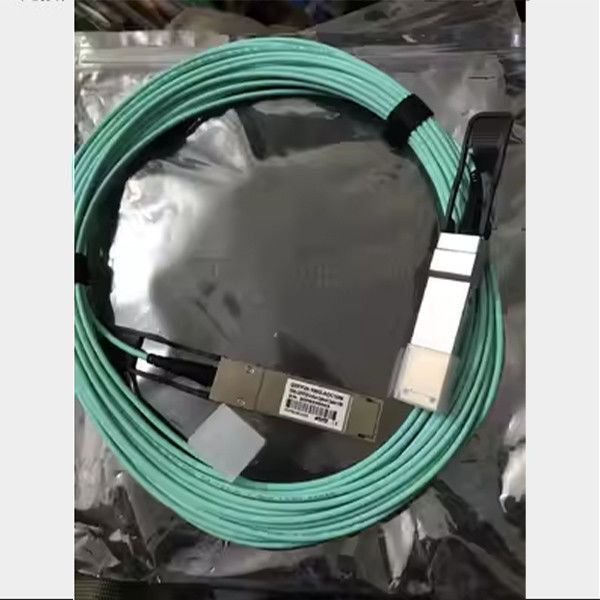

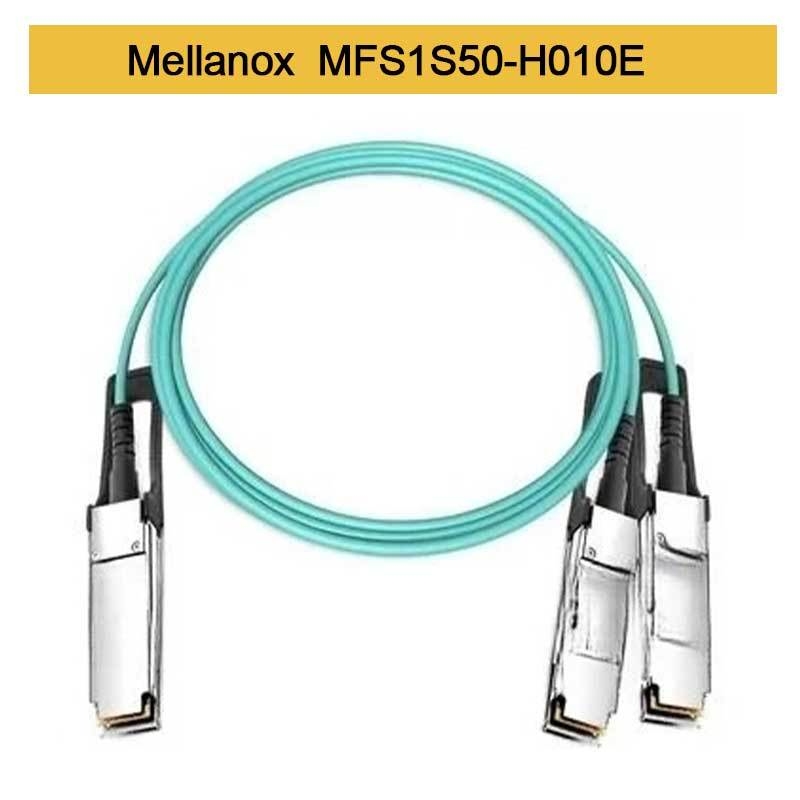

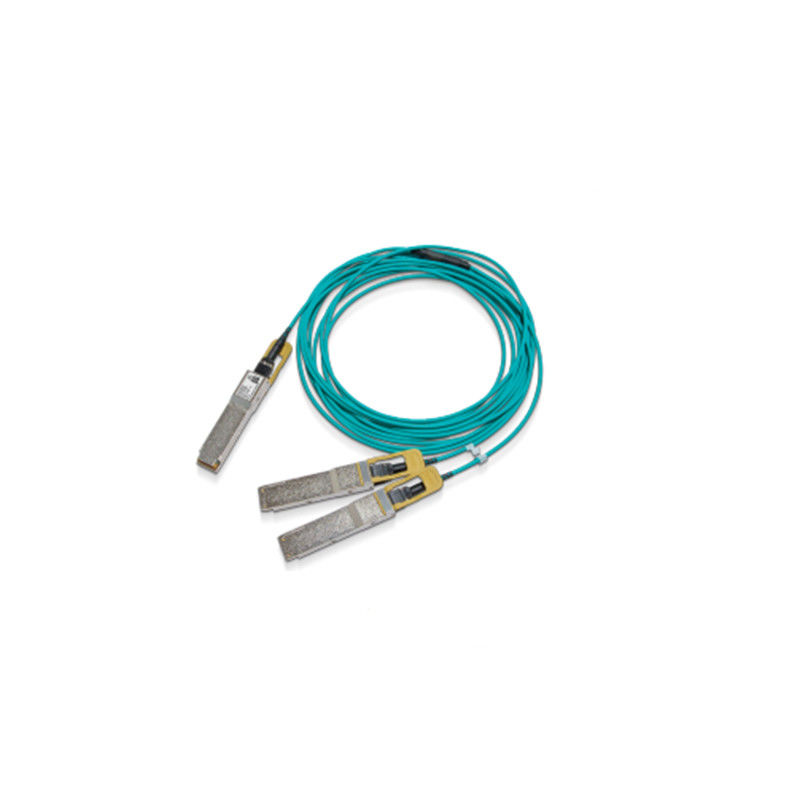

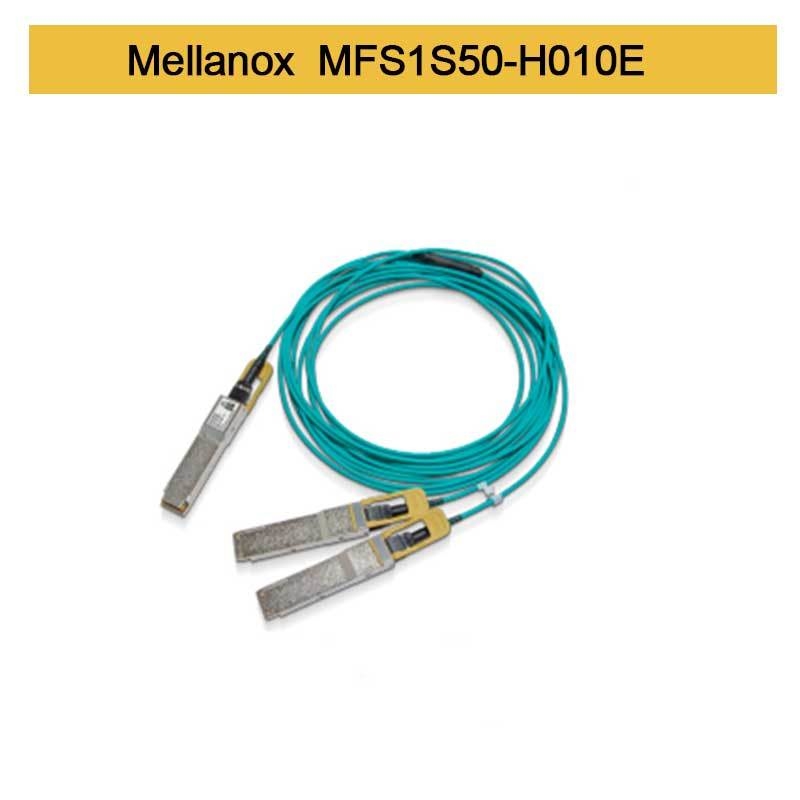

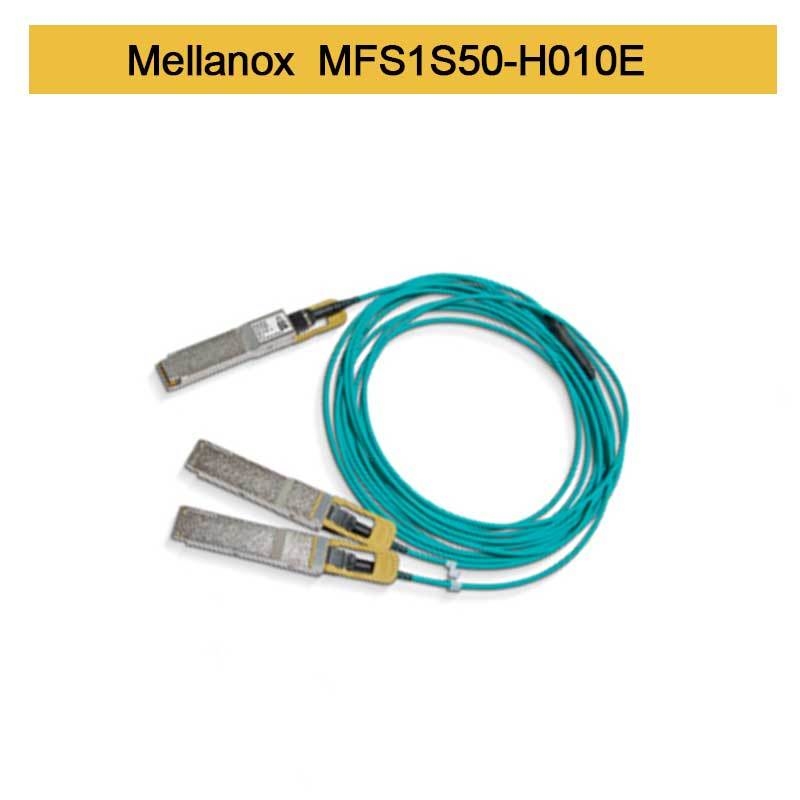

Mellanox® MFS1S50-HxxxEは,QSFP56 VCSEL (垂直空洞表面発光レーザー) をベースに,費用対効果の高い 200Gb/s から 2 x 100Gb/s のアクティブ オプティカル・スプリッターケーブル (AOC) は,200Gb/s の InfiniBand HDR (High Data Rate) システムで使用するために設計されています..
MFS1S50-HxxxEケーブルは,QSFP56プラグイン可能なソリューションのためのSFF-8665に対応しています.一方の側には200Gb/sのコネクタともう片方の側には2つの100Gb/sのコネクタがあるシステムユニット間の接続を可能にしますケーブルは,単一のQSFP56端にある4 MMF (マルチモードファイバー) ペアから各QSFP56マルチポート端のダブルペアにデータ信号を接続する.QSFP56ケーブルの各端には,製品と状態の監視情報を提供するEEPROMが含まれています.宿主システムから読み取れます
厳格な製造試験により 箱の外で最高の設置体験や性能,耐久性が確保されます
メラノックス社のユニークな品質のアクティブファイバーケーブルソリューションは,データセンターの相互接続に電力効率の良い接続を提供します.低コストでより高いポート帯域幅,密度,構成性を可能にします.,データセンターの電力需要を削減します
NVIDIA® MFS1S50は,QSFP56 VCSEL (垂直空洞表面発光レーザー) をベースに,費用対効果の高い 200Gb/s から 2 x 100Gb/s のアクティブ・オプティカル・スプリッターケーブル (AOC) を,200Gb/s の InfiniBand (IB) HDR (High Data Rate) システムで使用するために設計した.
MFS1S50ケーブルは,QSFP56プラグ可能なソリューションのためのSFF-8665に対応しています.一方の側には200Gb/sのコネクタともう片方の側には2つの100Gb/sのコネクタがあるシステムユニット間の接続を可能にしますケーブルは,単一のQSFP56端にある4 MMF (マルチモードファイバー) ペアから各QSFP56マルチポート端のダブルペアにデータ信号を接続する.QSFP56ケーブルの各端には,製品と状態の監視情報を提供するEEPROMが含まれています.宿主システムから読み取れます
NVIDIAのユニークな品質のケーブルソリューションは,データセンターの相互接続のための電力効率の良い接続を提供します.それは低コストでより高いポート帯域幅,密度,構成性を可能にします.データセンターの電力需要を削減します.
厳格な製造試験により 箱の外で最高の設置体験や性能,耐久性が確保されます
注文情報
|
注文部品番号
|
記述
|
|---|---|
| MFS1S50-H003V | NVIDIAアクティブ光ケーブル,200Gb/sから2x100Gb/sIB HDR,QSFP56から2xQSFP56,3m |
| MFS1S50-H005V | NVIDIAアクティブ光ケーブル,200Gb/sから2x100Gb/sIB HDR,QSFP56から2xQSFP56,5m |
| MFS1S50-H010V | NVIDIAアクティブ光ケーブル,200Gb/sから2x100Gb/sIB HDR,QSFP56から2xQSFP56,10m |
| MFS1S50-H015V | NVIDIAアクティブ光ケーブル,200Gb/sから2x100Gb/sIB HDR,QSFP56から2xQSFP56,15m |
| MFS1S50-H020V | NVIDIAアクティブ光ケーブル,200Gb/sから2x100Gb/sIB HDR,QSFP56から2xQSFP56,20m |
| MFS1S50-H030V | NVIDIAアクティブ光ケーブル,200Gb/sから2x100Gb/sIB HDR,QSFP56から2xQSFP56,30m |
絶対最大容量は,装置に損傷が起こる可能性のある値を超えるとします.
操作仕様と絶対最大容量間の長時間の動作は意図されず,装置の永続的な劣化を引き起こす可能性があります.
|
パラメータ
|
ミニ
|
マックス
|
単位
|
|---|---|---|---|
| 供給電圧 | -0だった3 | 3.6 | V |
| データ入力電圧 | -0だった3 | 3.465 | V |
| 制御入力電圧 | -0だった3 | 4.0 | V |
| 損害の限界値 | 3.4 | --- | dBm |
この表には,製品の環境仕様が示されています.
|
パラメータ
|
ミニ
|
マックス
|
単位
|
|---|---|---|---|
| 保存温度 | -40歳 | 85 | °C |
このセクションでは,通常の動作のための値範囲を示します.ホストボードの電源フィルタリングは,SFF委員会仕様に推奨されているように設計する必要があります.
|
パラメータ
|
ミニ
|
タイプ
|
マックス
|
単位
|
注記
|
|---|---|---|---|---|---|
| 供給電圧 (V)cc) | 3.135 | 3.3 | 3.465 | V | --- |
| 電力消費 200Gb/s | --- | 4.5 | 5.0 | W | --- |
| 電力消費量 100Gb/s | --- | 3.0 | 3.5 | W | --- |
| 供給騒音容量 (10Hz ∼10MHz) | 66 | --- | --- | mVpp | --- |
| 操作ケースの温度 | 0 | --- | 70 | °C | --- |
| 作業中の相対湿度 | 5 | --- | 85 | % | --- |
|
パラメータ (レーンごとに)
|
ミニ
|
タイプ
|
マックス
|
単位
|
|---|---|---|---|---|
| シグナルの速さ | -100ppm | 53.125 | +100ppm | GBd |
| TP1a のデータ入力差の振動 | TBD | --- | 900 | mVpp |
| TP4 でのデータ出力差の振動 | --- | --- | 900 | mVpp |
| ESMWの近端 | 0.265 | --- | --- | UI |
| 接近した出力眼の高さ | 70 | --- | --- | mVpp |
| 出力移行時間 20%から80% | 9.5 | --- | --- | ps |
注記:
この製品は,典型的なデータセンターのオペレーティング環境でのESDレベルに対応し,規制遵守セクションに記載されている基準に従って認証されています.商品は,輸送中に保護するためにすべてのコネクタに保護帽子を持って出荷されます.高速ケーブルや光接送機の通常の操作と操作では,ESDはサーバー/スイッチのQSFPケージに挿入する際に懸念される.標準的なESD操作注意事項が遵守されなければならない.ケーブル/トランシーバーが取り出され/挿入される場所のどこでも,地球に固定された手首/シューストラップとESDフロアの使用が含まれます.設置後,ホスト機器のシャーシの外側への静電放電は,システムレベルのESD要件の対象となります..
トランシーバーは,電流増加や電圧過電により損傷する可能性があります.絶対最大評価で定義された条件に曝露を制限するように注意してください.静電放電に敏感な装置の通常の操作注意事項を遵守するトランシーバーは,電源と光端口の両方にダストキャップが配送されています.光端口のキャップは,ファイバーケーブルが接続されていない場合,常に配置する必要があります.光学コネクタは,ケーブルやキャップがないときに露出されるインセッシングコネクタ表面を持っています.
繊維 ケーブル を 挿入 する 前 に,ケーブル の 接続 器 を 清掃 し て 汚染 を 防ぐ.塵 蓋 は,光学 器 が 清潔 に 保たれ,追加の 清掃 が 必要 で ない こと を 保証 し て い ます.汚染の場合標準的な清掃ツールと方法を使用し,液体を使用してはならない.
AOC でテストされた構成については,システムレベル製品 (SLP) 資格報告書を参照してください.
AOCは,レジスタ0x57-0x58に書き込み,制御されるレート選択をサポートする. 0x57 (87dec,Rxn_Rate_Select) と0x58 (88dec) バイトの各送信回路に2ビット, Txn_Rate_Select) は,SFF-8636 Rev 2 で定義されている最大4ビットレートまで指定できます.9.2 表 6-5 XN_RATE_SELECT ENCODINGS. 4 つのレーンも同じレート選択値を持つ必要があります.
下の表では,各レート選択設定のレートを指定しています.
Rate Select Encodings を選択する
|
Rate 値を選択する
|
運用率 (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
|
パラメータ |
価値 | 単位 | |
|---|---|---|---|
| 直径 | 3 +/- 02 | mm | |
| 最小曲がり半径 | 30 | mm | |
| 容量 | 長さ < 5m | +300 / 0 | mm |
| 5m ≤長さ < 50m | +500 / -0 | ||
| 50m ≤ 長さ | +1000 /-0 | ||
| ケーブルの色 | アクア | --- | |
高速接続
データセンタートラフィックとクラウドコンピューティングの 最近の急速な成長は サーバー仮想化の急速な採用により マシンからマシンへのトラフィックが 劇的に増加しましたソフトウェア定義ネットワーク (SDN)人工知能 (AI) マシン学習 (ML) GPUベースのシステム訓練のためのテラバイトのデータをネットワークに接続するための大規模な帯域幅要件を追加します
これは高帯域幅と低レイテンシーネットワークに対する 膨大な需要を駆使しています高速DACとAOCケーブルと光接トランシーバーの相互接続は,これらの近代的なデータセンター技術において重要な役割を果たしています.
NVIDIA® Mellanox® LinkX® 製品ファミリー ケーブルとトランシーバーは,業界で最も完全なラインをEthernetとEDR,HDRで 10,25,40,50,100,200,400GbEを提供します.クラウド向け InfiniBand 製品における NDRHPC ウェブ20企業,通信,ストレージ,人工知能,データセンターのアプリケーション
LinkXケーブルとトランシーバーは,NVIDIAのGPUとCPUサーバーのネットワークアダプターにトップ・オブ・ラックスイッチを下向きにリンクするためにしばしば使用されます.ネットワークインフラストラクチャ全体でスイッチ対スイッチアプリケーションで.
よくある質問
Q1.私たちから何を買うことができますか?
A:Mellanox, Aruba, Rukus, スイッチ,ネットワークカード,ケーブル, アクセスを含む Extreme ブランド製品
ポイントなど
Q2.配達日はどうですか?
A: 通常は3~5日かかります. 特定のモデルについては,ストックを確認するために私たちと連絡してください.
できるだけ早く実行するために全力を尽くします.
Q3. 保証条件は?
A: 私たちは12ヶ月保証期間を供給します.
Q4. 輸送方法はどうですか?
A:我々はFedex/DHL/UPS/TNTを使用し,他の航空輸送,海上輸送も実行可能です.
欲しい物は何でも送れる
Q5.サンプルを貰えますか?
A:はい,サンプル注文は,品質チェックと市場テストのために利用できます.あなたはただサンプルコストを支払う必要があります.
代償を急いで
Q6.あなたの主な強みは何ですか?
A:第一手供給, 優良価格と完璧なアフターセールスのオリジナルと新しい製品.
