イーサネットMellanox Qsfp DACケーブルMCP1600-C003E30L 100GbE 3m

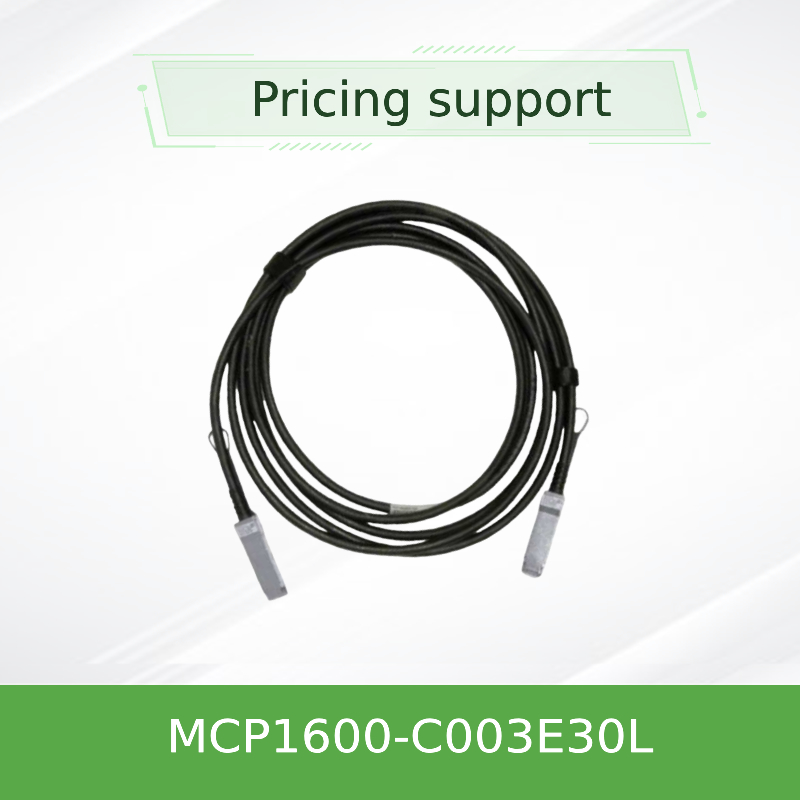

Mellanox MCP1600-C003E30L 100GbE QSFP28 ダイレクトアタッチ銅線ケーブル

1. 製品概要

Mellanox® MCP1600-C003E30Lは、信頼性の高い短距離データセンター相互接続用に設計された高性能100ギガビットイーサネット（100GbE）QSFP28ダイレクトアタッチ銅線（DAC）ケーブルです。この3メートルのパッシブ銅線ケーブルアセンブリは、光トランシーバーに代わる電力効率が高く、コスト効率の良い代替品であり、高帯域幅アプリケーションに堅牢なパフォーマンスを提供します。各25 Gb/sで動作する4つの統合銅線チャネルを介して100Gb/sのデータレートをサポートするように設計されています。このパッシブ銅線ケーブルは、ラック内または隣接するラック間でスイッチ、ルーター、およびサーバーを相互接続するための理想的なソリューションです。

2. 主な特性

• 高帯域幅アプリケーション向けに100GbEデータレート（4x25Gbps）をサポート。
• 容易な設置とメンテナンスのためのホットプラグ可能なQSFP28フォームファクタ。
• 省電力（<0.1W）により、エネルギー効率が向上。
• 3mのリーチを拡張するために、RS-FECを備えたIEEE 802.3bj CA-25G-L仕様に準拠。
• 安全性を向上させるために、低煙ゼロハロゲン（LSZH）ジャケットと鉛フリー、ハロゲンフリーPCBを採用。
• デバイスの識別と診断のためのSFF-8636準拠のI²C管理インターフェースを搭載。
• 100Ωの特性インピーダンスにより、優れた信号完全性を実現するように設計。

3. テクノロジーと規格

このダイレクトアタッチ銅線ケーブルは、高度な電気信号技術を活用して高いデータレートを実現しています。QSFP28フォームファクタのSFF-8685および管理インターフェースのSFF-8636を含む主要な業界標準への準拠を保証するために厳密にテストされています。3メートルの長さにわたるエラーのないデータ伝送のために、IEEE 802.3bj CA-25G-L規格で義務付けられているリードソロモン前方誤り訂正（RS-FEC）を利用しています。これにより、QSFP28ダイレクトアタッチ銅線ケーブルは、最新のデータセンターネットワークにおける信頼性の高い相互運用可能なコンポーネントとなっています。

4. 動作原理

このパッシブファイバーケーブルは、束ねられた双軸銅線を通して電気信号を直接送信することによって動作します。ケーブルの両端は、ホストシステムのポートに直接インターフェースするQSFP28コネクタで終端処理されています。コネクタにはEEPROMチップが収容されており、シリアル番号、メーカー、ケーブル特性などの重要な製品情報が保存されています。このデータは、I²Cインターフェースを介してホストによって読み取られ、自動識別と構成を可能にします。パッシブ銅線ケーブルとして、信号のリタイミングやアクティブコンポーネントを必要としないため、遅延と消費電力が最小限に抑えられ、信号パスは短距離データ伝送に非常に効率的です。

5. アプリケーションと使用法

MCP1600-C003E30Lは、低遅延と高帯域幅が重要な高性能コンピューティング環境に導入されています。主な用途は次のとおりです。

• データセンター相互接続：トップオブラック（ToR）スイッチをリーフ/スパインスイッチまたは高密度サーバーに接続。
• 高頻度取引（HFT）ネットワーク：金融取引システムで最小限の遅延が最重要となる場合。
• クラウドインフラストラクチャ：クラウドサービスプロバイダー向けのスケーラブルで効率的なバックエンドネットワークの構築。
• エンタープライズネットワークコア：大規模エンタープライズネットワークのコア層でのトラフィックの集約。
• ストレージエリアネットワーク（SAN）：高速データアクセスを実現するために、ストレージアレイをサーバーに接続。

6. 仕様と選択ガイド

次の表は、MCP1600-C003E30Lモデルの主な仕様の詳細を示し、他のバリアントに対する選択のガイドとして役立ちます。

7. 利点と販売ポイント

• コスト効率：短距離の場合、アクティブ光ケーブル（AOC）およびトランシーバーベースのソリューションよりも大幅なコスト削減を実現します。
• 超低遅延：パッシブ設計により、ほぼゼロの遅延が保証され、パフォーマンス重視のアプリケーションに不可欠です。
• 高い信頼性：優れたパフォーマンスと箱から出してすぐに使える耐久性を保証するために、厳格な製造テストを受けています。
• 環境に優しい設計：LSZHおよびHF/LF材料で構成されており、厳格な環境および安全基準を満たしています。
• シームレスな統合：ホットプラグ可能で業界標準に準拠しているため、Mellanoxおよび他のベンダーの機器との幅広い互換性が保証されます。

8. サービスとサポート

この製品は、欠陥部品の修理または交換を対象とする1年間の限定ハードウェア保証が付いています。安定したサプライチェーンを保証し、豊富な在庫により、緊急のプロジェクトのタイムラインに対応するための迅速な納品を可能にします。当社の専任テクニカルサポートチームは24時間年中無休で、プリセールスコンサルティングとポストセールスの技術支援を提供し、ネットワークインフラストラクチャへのスムーズな統合を保証します。

9. よくある質問（FAQ）

Q：CA-NとCA-Lのリンクコードの違いは何ですか？
A：CA-N（No-FEC）は、前方誤り訂正なしの短いケーブル（最大2m）用です。この3mケーブルで使用されているCA-L（Long）は、リードソロモンFEC（RS-FEC）を有効にして、長距離での信号完全性を確保します。

Q：このDACケーブルは、Mellanox以外のスイッチと互換性がありますか？
A：Mellanoxシステム向けに最適化されていますが、QSFP28 DACケーブルは業界標準に基づいており、他の主要ベンダーの機器と互換性があることがよくあります。特定のスイッチの互換性マトリックスを確認することをお勧めします。

Q：このパッシブケーブルは外部電源を必要としますか？
A：いいえ。パッシブダイレクトアタッチ銅線ケーブルは、ホストポートから最小限の電力（<0.1W）を直接引き出し、アクティブコンポーネントがないため、消費電力が少なくなります。

Q：このケーブルの最小曲げ半径はどれくらいですか？
A：単一の非反復曲げの最小曲げ半径は、ケーブル直径の5倍（30AWGの場合は35.5mm）です。設置中の繰り返し曲げの場合は、ケーブル直径の10倍（71mm）の曲げ半径を維持してください。

10. 注意事項

• 互換性：購入前に、特定のスイッチとポート構成との互換性を確認してください。
• 取り扱い：内部導体を損傷しないように、指定された最小曲げ半径を超えて鋭く曲げないでください。
• 環境条件：指定された温度（0°C〜70°C）および湿度（5％〜85％結露しないこと）の範囲内で操作および保管してください。
• 静電放電（ESD）：ケーブルコネクタを取り扱う際は、常にESDリストストラップを使用して、敏感なコンポーネントへの静電気による損傷を防いでください。
• インストール：ケーブルを挿入または取り外す前に、システムが電源オフになっているか、ポートがホットプラグをサポートしていることを確認してください。
