40GbE DDMI メラノックスの光学トランシーバーQSFP+ 850nm MMA1B00-B150D MPO SR4 150mまで
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MMA1B00-B150D |
| 書類: | MMA1B00.pdf |
お支払配送条件:
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 状態: | 新品とオリジナル | 可用性: | ストック |
|---|---|---|---|
| テクノロジー: | イーサネット | 最大速度: | 40gbe |
| コネクタタイプ: | QSFP+ | トランシーバーリーチ: | 最大150mまで |
| 保証時間: | 1年 | ||
| ハイライト: | 40GbE メラノックスの光学トランシーバー,DDMI メラノックスの光学トランシーバー,sfp 850nmのトランシーバー |
||
製品の説明

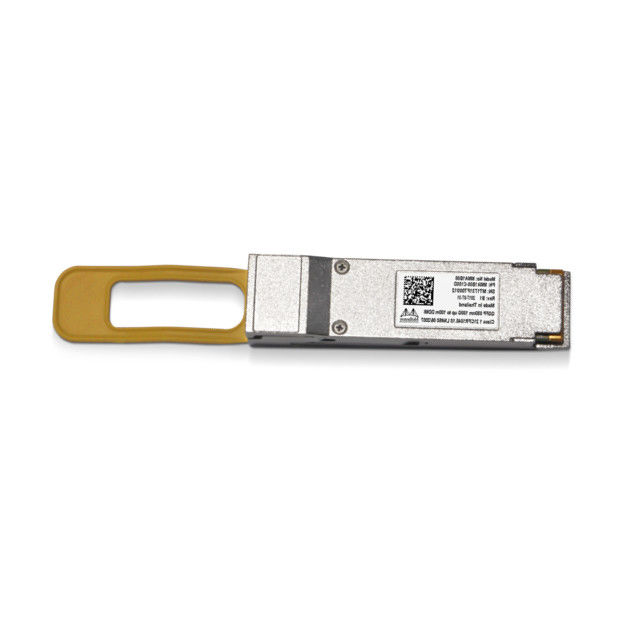

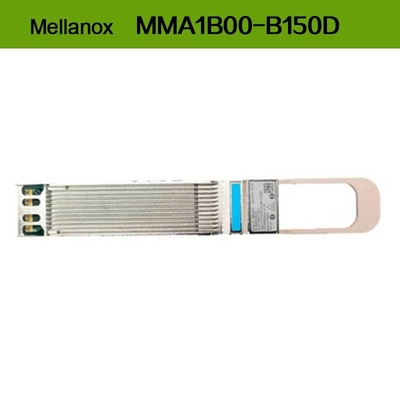

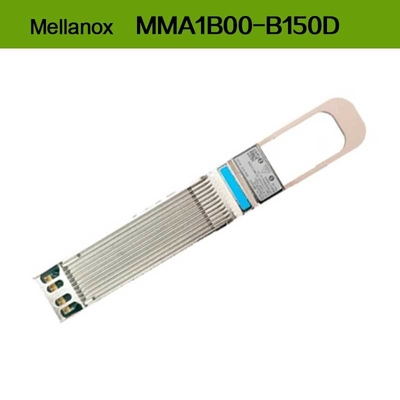

MMA1B00-B150D 40GbE QSFP+ SR4 オプティカルトランシーバー
1製品概要
メラノックス® MMA1B00-B150Dは,40ギガビットイーサネットアプリケーションのために設計された高性能QSFP+フォームファクター,光接送機モジュールです.この4チャネルVCSELベースのモジュールは,4x10で信頼性の高いデータ送信を提供します..3125Gb/s/チャネルを並列多モードファイバー (MMF) で,OM4ファイバーで最大150mの範囲を達成する.ネットワークインフラストラクチャのアップグレードにとって不可欠な要素です.高帯域幅の完璧な組み合わせを提供していますシンプルな診断システムよりも優れているパシブファイバーケーブル解決策です
2主要な特徴
- データ速度は40GbE (4x10.3125 Gb/s)
- OM4 MMFでは最大150m,OM3 MMFでは最大100m
- 低電力消耗:1.3W
- ホットプラグ可能なQSFP+形状因子
- デジタル診断監視 (DDM/DOM) インターフェース
- クラス1 レーザー製品適合 (IEC 60825-1,FDA)
- RoHS に準拠する
- BERは10以上-15歳
3基本技術と基準

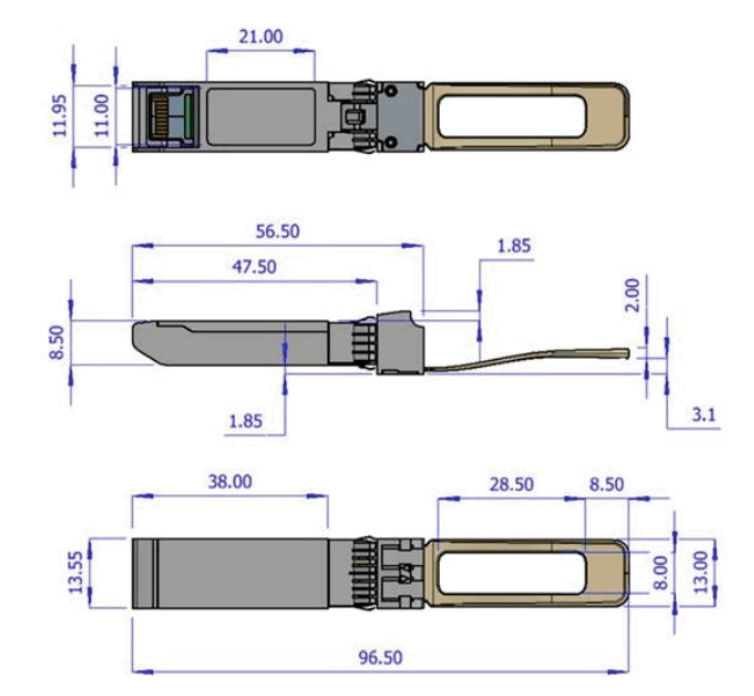

このトランシーバーは先進的な850nmVCSEL (Vertical Cavity Surface Emitting Laser) 技術を活用し,IEEE 802.3ba 40GBASE-SR4に完全に適合しています.SFF-8436とSFF-8636のメカニカル・フォーム・ファクタルの仕様に従いますQSFP+対応のスイッチポートとの広範な相互運用性を確保する.光ファイバーケーブルこのコンポーネントは高速データセンターネットワーク用に設計されています
4作業原理
電気インターフェースはホストスイッチから10.3125 Gb/sのデータ4レーンを受信する.統合されたドライバーチップは4つの850nmVCSELレーザーを調節する.電気信号を光信号に変換するこれらの信号は,MPOコネクタを通って,並列マルチモードに送信されます.光ファイバーケーブル受信端では,マッチングトランシーバーは光二極子を使用して,受信した光信号をホストシステムのための電気データストリームに変換します.統合回路は,信号の完全性を確保するためにプログラム可能な入力均衡と出力強調を提供します.
5応用シナリオ
- データセンターにおける40GbEのスイッチ対スイッチ接続
- 高密度アグリゲーションリンク
- 40GbE インターフェースのサーバーをトップ・オブ・ラックスイッチに接続する
- ストレージエリアネットワーク (SAN) とネットワーク接続ストレージ (NAS) の接続性
- 高性能コンピューティング (HPC) クラスタ
6仕様
| パラメータ | ミニ | タイプ | マックス | ユニット |
|---|---|---|---|---|
| 供給電圧 | 3.135 | 3.3 | 3.465 | V |
| 権力 の 消耗 | - | 1.3 | 1.5 | W |
| ケース温度 | 0 | - | 70 | °C |
| レーン別データレート | - | 10.3125 | - | Gbit/s |
7. 利点と販売ポイント
- 拡張範囲:多くの SR4 モジュールよりも長い距離 (150m) をサポートし,パシブファイバーケーブルDACでも
- エネルギー効率:1.3Wの低消費電力は,運用コストと熱負荷を削減します.
- 積極的な監視総合的なDDMにより,温度,電圧,TX/RX電源,バイアス電流のリアルタイムモニタリングが可能になり,予測的なメンテナンスが可能になります.
- 信頼性が証明された:厳格なメラノックステストは 高性能と耐久性を保証し ネットワークダウンタイムを最小限に抑えます
8サービスとサポート
このトランシーバーは1年限りの保証が付与されています.迅速な配達のための 膨大な1000万ドルの在庫と 24時間24分コンサルティングを提供する専用の技術チームで サポートします信頼されるメラノックスサプライヤーです光ファイバーケーブル解決法について
9よくある質問
Q:このトランシーバーには どんなファイバーケーブルが必要ですか?
A: 広告された範囲のために,特にOM3またはOM4グレードのMPO/MTP®コネクタを持つ並行マルチモードファイバー (MMF) ケーブルが必要です.パシブファイバーケーブル単体ではなく,単体と併用されます.
Q: このモジュールは私のXスイッチと互換性がありますか?
A: 複数のベンダーによる SFF-8436 規格に準拠して設計されているが,互換性はスイッチメーカーによる互換性マトリックスで確認されるべきである.我々は互換性に関するガイドラインを提供することができる.
Q: デジタル診断モニタリング (DDM) をサポートしていますか?
A: はい,電圧,温度,TX/RX光電源,レーザーバイアス電流をI2Cインターフェイスでモニタリングするための完全なDDM機能を提供します.
10予防策
- ホスト機器のQSFP+ポートが SFF-8436 に適合していることを確認する.
- トランシーバーがファイバーケーブルに接続されていない場合,常に承認されたダストキャップを使用します.
- 指定された温度と湿度範囲内で操作し保管します.
- これはクラス1のレーザー製品です. 通常の操作条件では安全です. 解体しないでください.
- MPOコネクタと関連した操作光ファイバーケーブル端面の汚染や損傷を避けるように注意してください.
