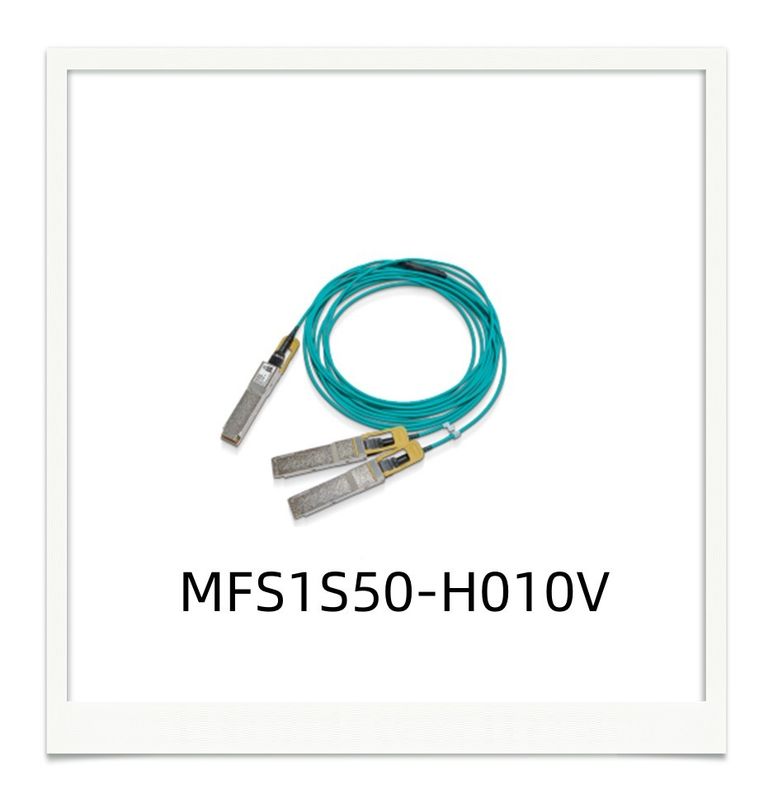

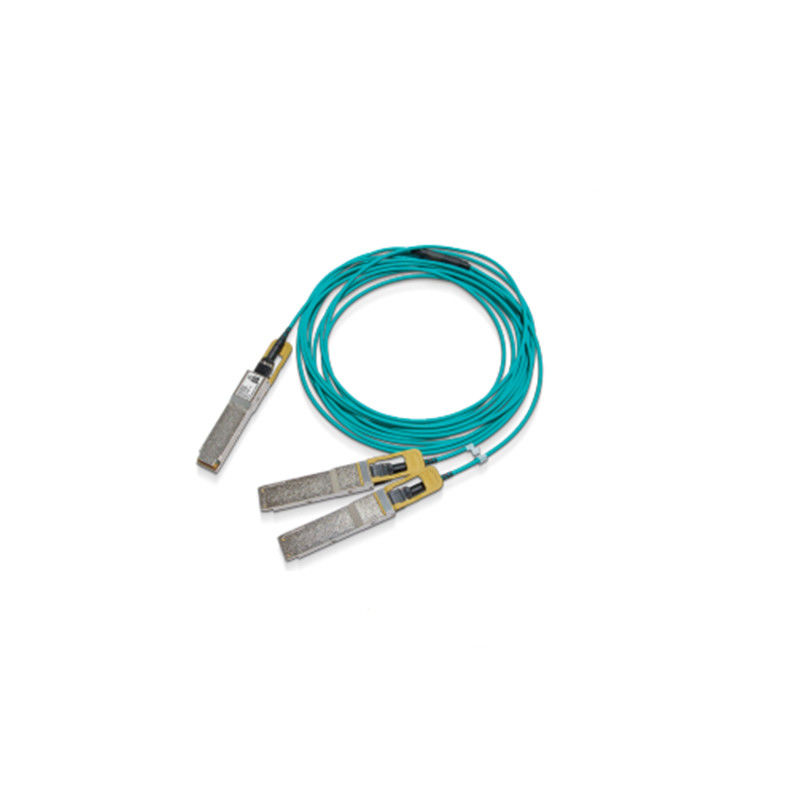

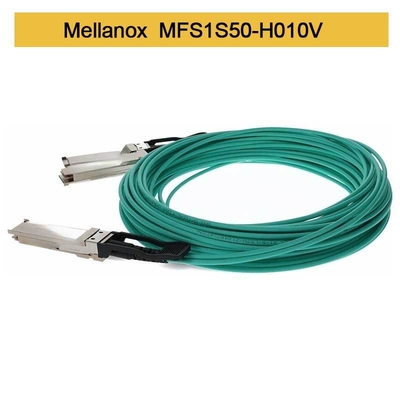

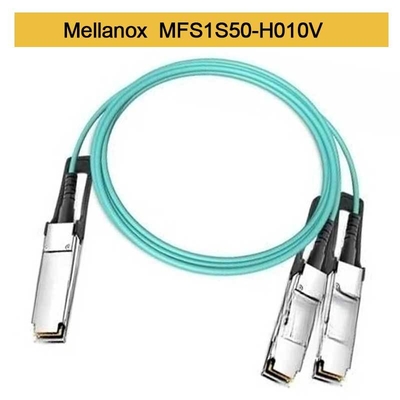

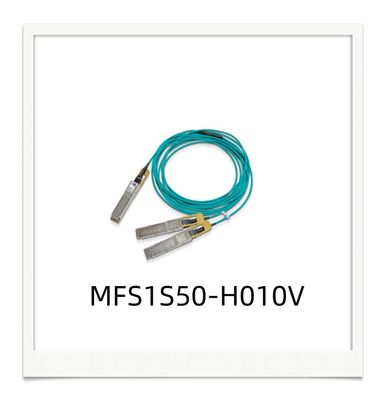

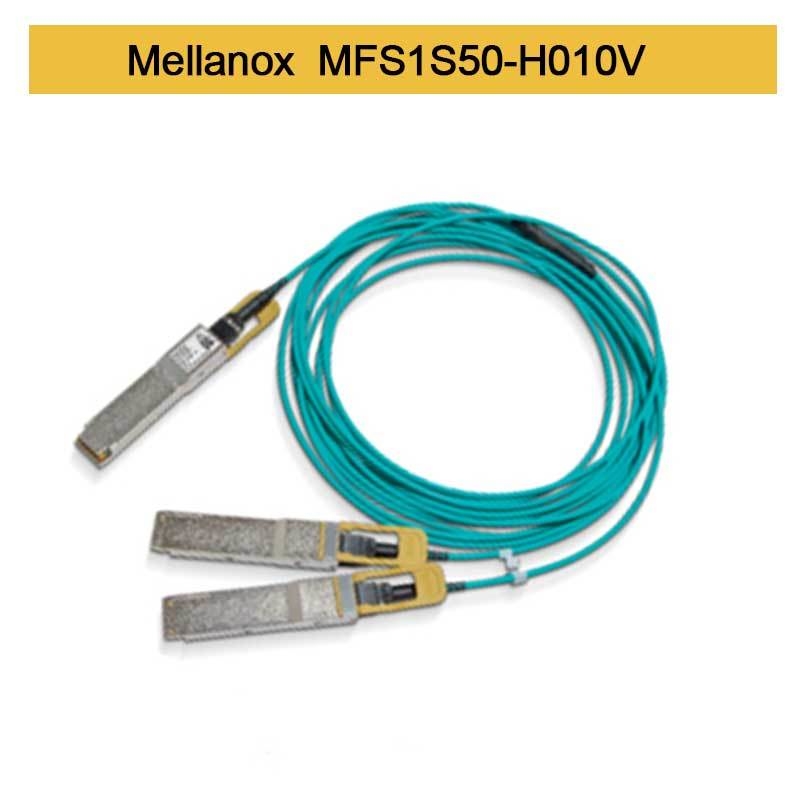

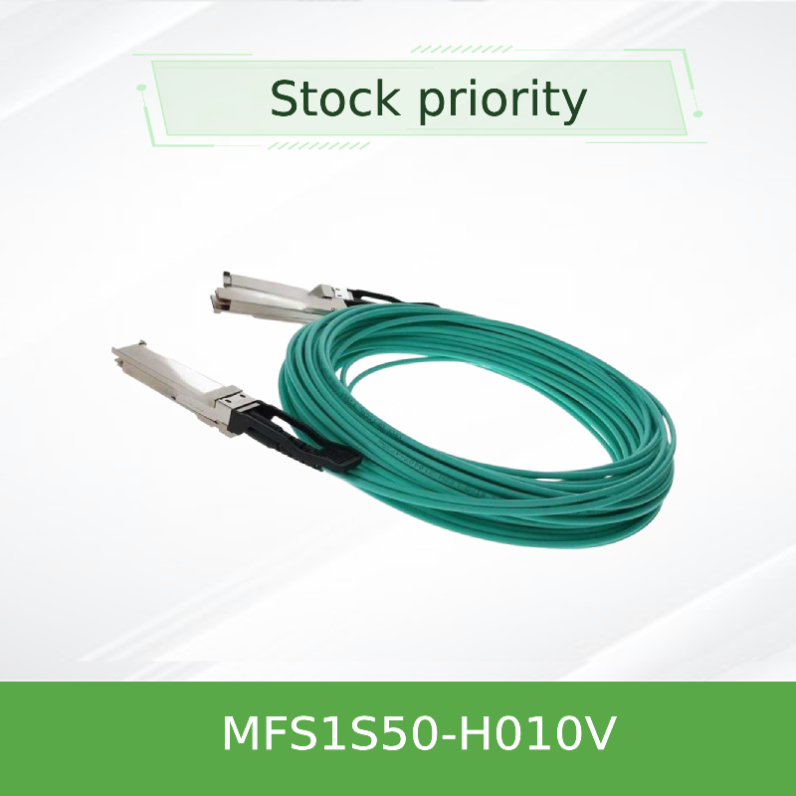

NVIDIA MFS1S50-H010V 200G to 2x100G QSFP56 アクティブ光スプリッターケーブル

製品概要

NVIDIA® MFS1S50-H010V は、次世代データセンター相互接続向けに設計された、高性能で費用対効果の高いアクティブ光ケーブル (AOC) です。この革新的な光ファイバーケーブルは、単一の 200Gb/s ポートを 2 つの独立した 100Gb/s チャネルに分割し、柔軟で効率的なネットワークアーキテクチャを実現します。高速 InfiniBand HDR および 200GbE システムに不可欠なコンポーネントであり、スイッチとサーバー間の信頼性の高い低遅延接続を提供します。このパッシブ光ケーブルの代替品は、要求の厳しい環境向けの、アクティブで高性能なソリューションを提供します。

主な特徴

• 高速データ伝送: 200Gb/s InfiniBand HDR および 200GbE をサポートし、2x100Gb/s HDR100 または 100GbE チャネルに分割します。
• 低遅延 & 低消費電力: 最小限の信号遅延と、200G 側のわずか 4.5W の標準消費電力で設計されています。
• 優れた品質と信頼性: NVIDIA の厳格な品質管理により構築され、優れた初期性能と長期的な耐久性を実現しています。
• ホットプラグ対応設計: システムの運用を停止することなく、容易な設置とメンテナンスを可能にします。
• 拡張リーチ: マルチモードファイバー (MMF) を介して最大 30 メートルのリンク長をサポートします。

コアテクノロジーと標準

MFS1S50-H010V AOC は、高度な VCSEL (Vertical Cavity Surface-Emitting Laser) テクノロジーと PAM4 変調を利用して、高いデータレートを実現しています。業界標準に完全に準拠しており、幅広い相互運用性を保証します。主な仕様は次のとおりです:

• フォームファクタ: QSFP56 to 2x QSFP56
• 準拠規格: SFF-8665 (QSFP56)、SFF-8636 (I²C 管理インターフェース)、IBTA IB HDR、200GbE
• データレート: 200 Gb/s to 2 x 100 Gb/s
• 診断: リアルタイムのヘルスチェック (レーンごとの温度、電圧、TX/RX 電力) 用の包括的なデジタル診断モニタリング (DDM)。

動作原理

このアクティブ光スプリッターケーブルは、インテリジェントなインターフェースコンバーターとして機能します。単一の QSFP56 エンドは 200Gb/s 信号を受信し、それを分割して 4 つのマルチモードファイバーペアを介して送信される光信号に変換します。デュアル QSFP56 エンドでは、これらの光信号が 2 つの個別の電気 100Gb/s 信号に変換し直されます。各コネクタに統合された EEPROM は、I²C インターフェースを介してホストシステムに重要な製品情報とステータスモニタリングを提供し、高度な管理とトラブルシューティングを可能にします。

一般的なアプリケーション

MFS1S50-H010V光ファイバーケーブルは、効率的なポート利用とスケーラビリティを必要とする高性能コンピューティング環境に最適です。

• データセンター相互接続: トップオブラック (ToR) スイッチを 2 つのリーフスイッチまたはサーバーに接続します。
• ハイパフォーマンスコンピューティング (HPC): 科学研究、金融モデリング、AI トレーニング用のクラスターを構築します。
• クラウドインフラストラクチャ: ハイパースケールアプリケーション向けに、クラウドデータセンター内およびクラウドデータセンター間の接続を強化します。
• ネットワークアグリゲーション: 複数の 100G ストリームをより高い帯域幅の 200G リンクに効率的に集約します。

仕様と選択ガイド

競争上の優位性

• 密度オプティマイザー: 1 つの 200G ポートを 2 つの 100G ポートに変換することで、ポート容量を効果的に 2 倍にし、スイッチへの投資を最大化します。
• パフォーマンス保証: 多くのパッシブ光ケーブルソリューションと比較して、優れた信号完全性と低いビットエラー率を保証するために、厳格な製造テストを受けています。
• 電力効率: 複数の個別のトランシーバーとケーブルを使用するよりも、ギガビットあたりの消費電力が少ないソリューションを提供します。
• 使いやすさ: プレターミネートされたプラグアンドプレイソリューションは、別々の光ファイバーとパッチケーブルに関連する複雑さと潜在的な障害点を排除します。

サービスとサポート

当社は、包括的なサービスパッケージで製品をサポートしています。すべての光ファイバーケーブル製品には標準保証が付いています。この特定のパッシブ光ケーブルの代替品を含む、豊富な在庫を維持しており、迅速な出荷が可能です。当社の専任テクニカルサポートチームは、プリセールスコンサルティングとポストセールスのトラブルシューティングを提供し、お客様のネットワークが最高のパフォーマンスで動作するようにします。

よくある質問 (FAQ)

Q: AOC とパッシブ DAC ケーブルの違いは何ですか?
A: アクティブ光ケーブル (AOC) は、光ファイバーと内蔵トランシーバーを使用して電気信号を光に変換し、より長い距離 (最大 30m+) と軽量化を実現します。パッシブダイレクトアタッチ銅線 (DAC) ケーブルは、より短い距離 (~3～5m) に制限された銅線ソリューションであり、電磁干渉の影響を受けやすくなっています。

Q: このケーブルは、既存の 100GbE QSFP28 スイッチポートと互換性がありますか?
A: いいえ、このケーブルには QSFP56 ポートが必要です。QSFP56 ポートは電気的に互換性がありますが、より高いデータレート用に設計されています。スイッチメーカーにポート仕様を必ず確認してください。

Q: 100Gb/s エンドの 1 つを個別に利用できますか?
A: いいえ、リンク全体を正しく初期化して機能させるには、両方の 100Gb/s エンドをアクティブなデバイスに接続する必要があります。

Q: このケーブルはデジタル診断モニタリング (DDM) をサポートしていますか?
A: はい、I²C インターフェースを介してアクセスできる、各レーンの温度、電圧、TX バイアス電流、RX/TX 電力モニタリングを含む完全な DDM 機能を提供します。

重要な注意事項

• 取り扱い: 取り扱い時は必ず ESD リストストラップを使用してください。ポートを使用しないときは、保護ダストキャップを取り付けて、汚染を防いでください。
• 曲げ半径: 内部ファイバーの損傷を防ぐために、ケーブルを最小曲げ半径 30mm を超えて曲げないでください。
• 互換性: 購入前に、特定のスイッチおよびサーバーハードウェアとの互換性を確認してください。
• クリーニング: クリーニングが必要な場合は、承認された光ファイバークリーニングツールと方法のみを使用してください。液体は使用しないでください。
• 環境: 管理されたデータセンター環境向けに設計されています。動作温度は 0°C ～ 70°C に維持する必要があります。
