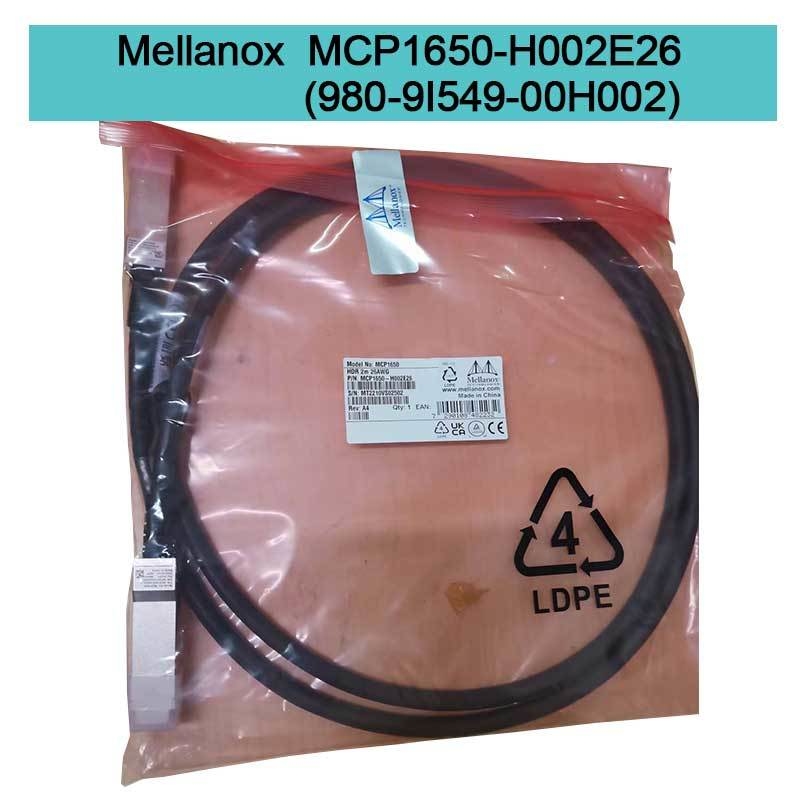

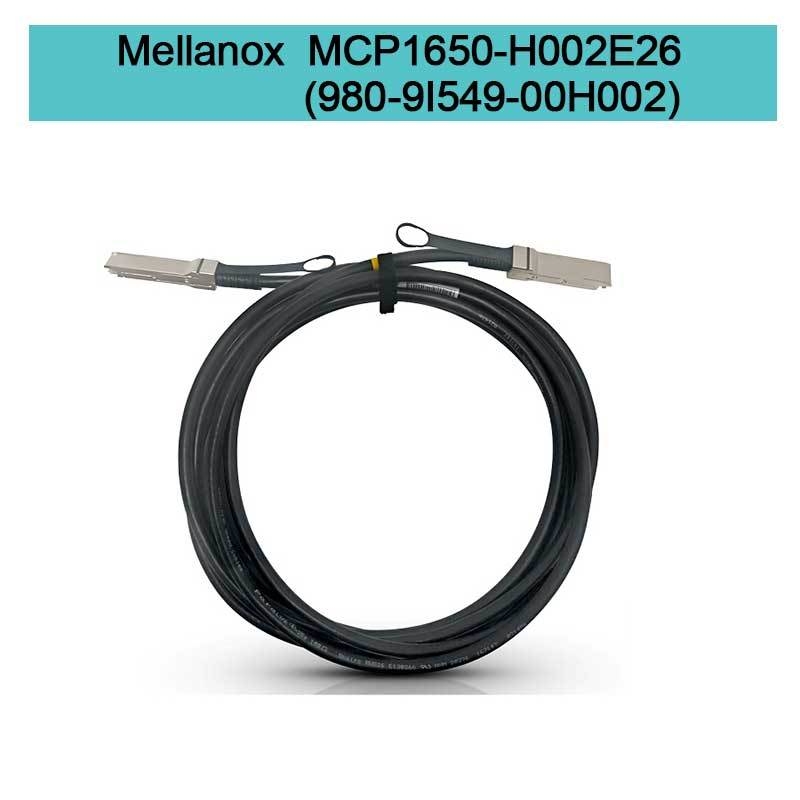

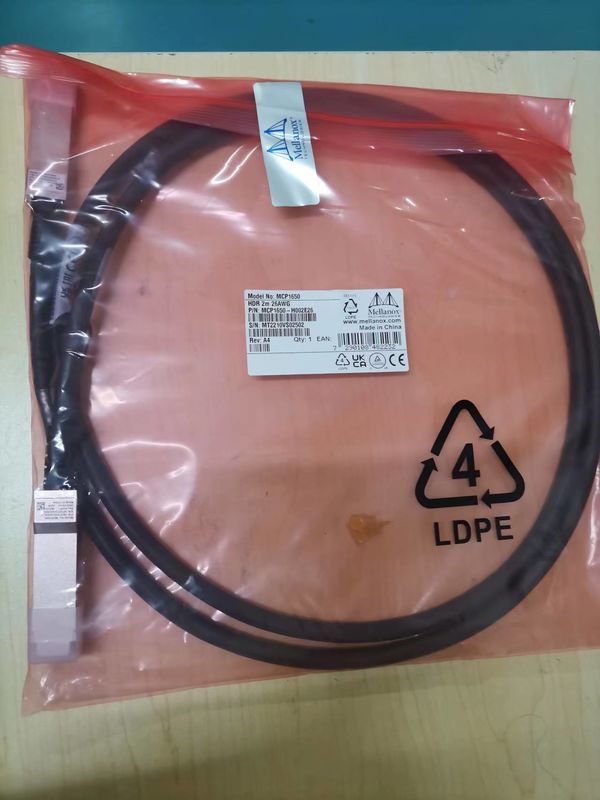

MCP1650-H002E26(980-9I549-00H002) Mellanox DACケーブル パッシブ銅線 IB HDR 最大200GB/S QSFP56 2M
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1650-H002E26 |
| 書類: | PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新品とオリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブルの長さ: | 2メートル |
| 名前: | Mellanox DACケーブルMellanox Technologies MCP1650-H002E26パッシブ銅ケーブルIB HDR最大200GB/S QSFP56 2M | キーワード: | メラノックスDACケーブル |
| ハイライト: | MCP1650-H002E26 Mellanox Dacケーブル,200GB/S Mellanox Dacケーブル,MCP1650-H002E26 Mellanox Infinibandケーブル |
||
製品の説明

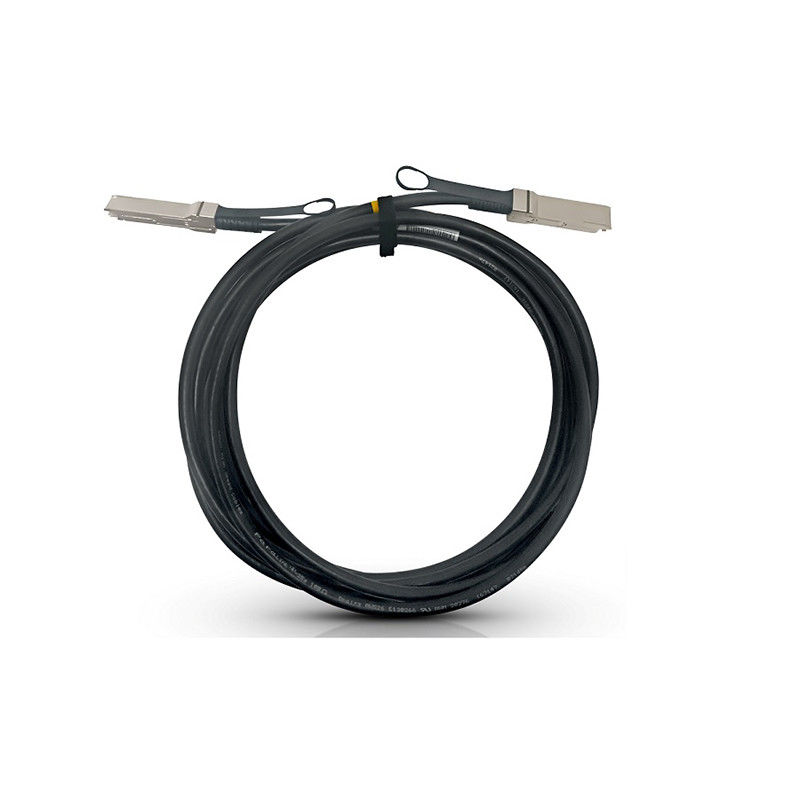

Mellanox MCP1650-H002E26 200Gbps QSFP56 ダイレクトアタッチ銅線ケーブル
1. 製品概要
Mellanox MCP1650-H002E26 は、200Gb/s InfiniBand HDR アプリケーション向けに設計された、高性能で費用対効果の高いパッシブダイレクトアタッチ銅線 (DAC) ケーブルです。光ファイバーソリューションの効率的な代替品として機能し、データセンター相互接続に高い帯域幅と低消費電力を提供します。
2. 主な特徴
- InfiniBand HDR 規格に準拠
- 4x50Gb/s PAM4 変調を使用して最大 200Gb/s のデータレート
- 低消費電力：<0.1W
- ホットプラグ可能な QSFP56 フォームファクタ
- LSZH (Low Smoke Zero Halogen) ジャケットを使用した RoHS 準拠
- 鉛フリーおよびハロゲンフリーの PCB 設計
3. テクノロジーと規格
このケーブルは SFF-8665 および SFF-8636 規格に準拠しており、業界標準の QSFP56 ポートとの相互運用性を保証します。高速データ伝送には PAM4 変調を使用し、I²C を介したデバイス識別と管理のための統合 EEPROM を備えています。
4. 動作原理
パッシブ銅線ケーブルは、アクティブコンポーネントなしで QSFP56 ポート間で電気信号を直接伝送します。各ケーブルには 8 対の銅線が含まれており、それぞれ最大 50Gb/s をサポートしています。ホストシステムは、互換性とパフォーマンスを確保するために、EEPROM からケーブル情報を読み取ります。
5. 用途
- データセンタースパインリーフアーキテクチャ
- ハイパフォーマンスコンピューティング (HPC) クラスタ
- クラウドインフラストラクチャとエンタープライズネットワーキング
- ストレージエリアネットワーク (SAN)
- AI および機械学習プラットフォーム
6. 仕様
| パラメータ | 値 |
|---|---|
| モデル | MCP1650-H002E26 |
| データレート | 200Gbps |
| インターフェース | QSFP56 |
| 長さ | 2m ±0.05m |
| ケーブルゲージ | 26AWG |
| 消費電力 | <0.1W |
| 動作温度 | 0°C ～ 70°C |
| インピーダンス | 100Ω ±10% |
7. 利点
- 光ソリューションと比較して低遅延
- 短距離アプリケーションに費用対効果が高い
- 信号増幅に追加の電力は不要
- 厳格な生産テストによる高い信頼性
- アダプターサポートにより、QSFP28 および QSFP+ ポートとの後方互換性
8. サービスとサポート
すべての Mellanox DAC ケーブルには、修理または交換を対象とする 1 年間の限定ハードウェア保証が付いています。シームレスな統合と運用を確実にするために、24 時間年中無休のカスタマーサポートと技術コンサルティングを提供しています。
9. よくある質問 (FAQ)
Q: このケーブルは QSFP28 ポートと互換性がありますか?
A: はい、適切なアダプターまたはモード設定を使用すると、100Gbps をサポートする QSFP28 ポートで使用できます。
Q: 最大曲げ半径はどれくらいですか?
A: 最小曲げ半径は、単一の曲げの場合はケーブル直径の 5 倍、繰り返しの曲げの場合は 10 倍です。
Q: ドライバは必要ですか?
A: いいえ、パッシブ銅線ケーブルであり、追加のドライバは必要ありません。
Q: 典型的な BER はどれくらいですか?
A: Mellanox HDR システムで使用する場合、ビットエラー率は 1E-15 より優れています。
10. 注意事項
- 信号劣化を防ぐため、指定された半径を超える急な曲げを避けてください。
- 動作温度と湿度が指定範囲内にあることを確認してください。
- 互換性のある Mellanox または認定されたサードパーティ製機器でのみ使用してください。
- 取り扱いおよび設置中は、ESD 対策に従ってください。
