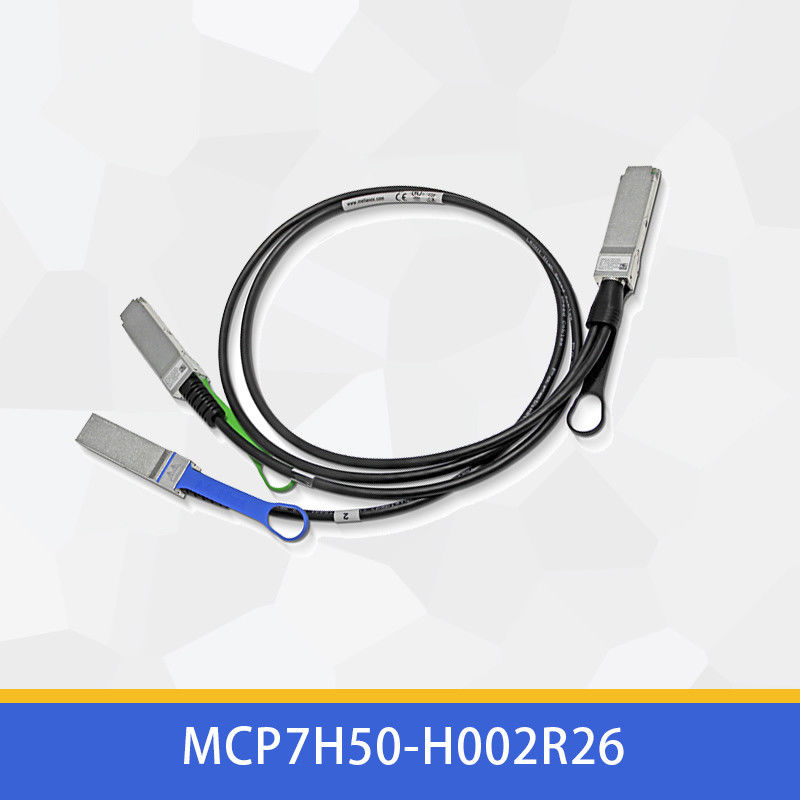

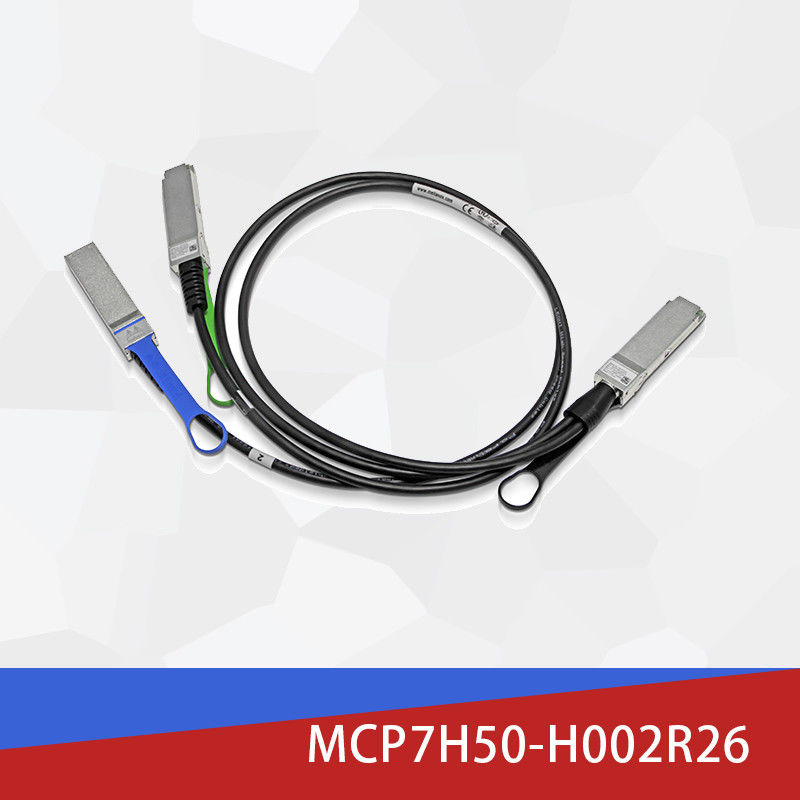

MCP7H50-H002R26 インフィニバンドケーブル 200Gb/s から 2x100Gb/s 2.0m 26AWG
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP7H50-H002R26 |
| 書類: | MCP7H50-H002R26.pdf |
お支払配送条件:
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新品とオリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブルの長さ: | 2メートル |
| 名前: | Mellanox DACケーブルMCP7H50-H002R26 200GB/Sから2x100GB/S 2.0M 26AWGインフィニバンドネットワークケーブル | キーワード: | メラノックスDACケーブル |
| ハイライト: | MCP7H50-H002R26 インフィニバンドケーブル,2.0m インフィニバンドケーブル,26AWG メラノックス インフィニバンドケーブル |
||
製品の説明
Mellanox MCP7H50-H002R26：高度な200G HDRからデュアル100G HDR100スプリッターソリューション
主なパフォーマンス上の利点
帯域幅効率
200G HDRを2つの独立した100G HDR100チャネルに分割し、アクティブ電力消費ゼロ
優れた信号完全性
高度なPAM4変調により、1E-15よりも優れたBERで、卓越したデータ伝送品質を保証
環境に優しい設計
安全性を高めるLSZH（低煙ゼロハロゲン）ジャケットとハロゲンフリー構造
技術概要
Mellanox MCP7H50-H002R26は、従来のパッシブ光ファイバーケーブルシステムに代わる高性能相互接続ソリューションです。このダイレクトアタッチ銅（DAC）スプリッターは、単一の200Gb/s InfiniBand HDRポートを2つの別々の100Gb/s HDR100接続に効率的に変換し、データセンターに、高密度ネットワーキング環境におけるパフォーマンス、電力効率、およびコスト効率の最適なバランスを提供します。
技術仕様
| パラメータ | 仕様 |
|---|---|
| 製品モデル | MCP7H50-H002R26 |
| データレート構成 | 200G HDR to 2×100G HDR100 |
| 相互接続タイプ | ダイレクトアタッチ銅（DAC） |
| ケーブル長 | 2メートル（±0.05mの許容範囲） |
| コネクタインターフェース | QSFP56 to 2×QSFP56 |
| ワイヤゲージ | 26 AWG |
| 消費電力 | <0.1W（パッシブ動作） |
| 動作温度 | 0°C～70°C |
| 準拠規格 | IBTA HDR、SFF-8665、SFF-8636、RoHS |
| 特性インピーダンス | 100Ω（90-110Ωの範囲） |
高度な技術の実装
この革新的なパッシブ光ファイバーケーブル代替品は、最先端の4×50Gb/s PAM4変調技術を採用し、すべての伝送チャネルで卓越した信号完全性を実現します。このソリューションは、InfiniBand Trade Association（IBTA）HDR規格に完全に準拠し、SFF-8665およびSFF-8636仕様を組み込んで、I²Cインターフェースを介したシームレスな統合と包括的な管理を実現し、従来の光ファイバーシステムに代わる堅牢な代替手段を提供します。
動作方法
MCP7H50-H002R26は、インテリジェントなパッシブ電気ブリッジとして機能し、単一のQSFP56コネクタ（200G HDRをサポート）から2つの独立したQSFP56コネクタ（それぞれ100G HDR100をサポート）への高速信号を効率的にルーティングします。この洗練されたパッシブ光ファイバーケーブル代替品は、精密なインピーダンス整合銅導体（100Ωの特性インピーダンス）と、クロストークと電磁干渉を効果的に最小限に抑える高度なシールド技術により、優れた信号完全性を維持し、信頼性の高いデータ伝送を保証します。
導入アプリケーション
この高密度相互接続ソリューションは、最新のインフラストラクチャ要件に最適です。
データセンターネットワーク
ハイパースケール環境向けのスパインリーフアーキテクチャとトップオブラック接続
高性能コンピューティング
科学研究およびエンジニアリングシミュレーション用のクラスタ相互接続
AIと機械学習
深層学習フレームワークのトレーニングクラスタ接続
ストレージシステム
SANおよびNASストレージソリューション用の高速接続
競合他社との差別化
MCP7H50-H002R26は、アクティブ光ケーブルと前世代の銅ソリューションの両方に対して、大きな利点を提供します。
- 経済効率：同等のアクティブ光ソリューションと比較して、約35〜45％のコスト削減を実現
- 電力最適化：アクティブ光ケーブルの2〜3Wと比較して、0.1W未満の消費電力
- 信頼性の向上：パッシブ設計により、アクティブコンポーネントに関連する故障ポイントを排除
- 遅延の削減：電気信号伝送は、光変換システムよりも低い遅延を提供
- 環境安全性：LSZHジャケットとハロゲンフリー構造により、施設の安全基準を向上
- 熱管理：消費電力の削減により、高密度構成での冷却要件を削減
サポートサービス
Mellanoxは、MCP7H50-H002R26の包括的なサポートインフラストラクチャを提供します。
- 材料および製造上の欠陥を対象とする1年間の限定ハードウェア保証
- 統合の課題に対する専門家の支援を備えたグローバルテクニカルサポートネットワーク
- 大規模導入シナリオ向けのカスタム構成サービス
- 2〜3週間以内の標準的な注文履行（迅速なオプションあり）
- 異種環境向けの互換性検証サービス
よくある質問
このDACソリューションは、最大どのくらいの距離をサポートしていますか？
MCP7H50-H002R26は、最大3メートルまでの短距離アプリケーション向けに設計されており、データセンター環境におけるラック規模および隣接ラック接続に特に適しています。
このケーブルは、Mellanox以外の機器と互換性がありますか？
Mellanoxシステム向けに最適化されていますが、このパッシブ光ファイバーケーブル代替品は業界標準に準拠しており、InfiniBand HDRおよび互換性のあるQSFP56インターフェースをサポートする他のベンダーの機器と一般的に互換性があります。
これらのケーブルにはどのようなメンテナンスが必要ですか？
パッシブソリューションとして、MCP7H50-H002R26は、物理的な損傷がないか定期的に目視検査し、コネクタが清潔で異物がないことを確認する以上の最小限のメンテナンスが必要です。
インストールガイドライン
最適なパフォーマンスと長寿命を確保するには：
- 単一の曲げの場合は34mm、繰り返しの曲げの場合は68mmの最小曲げ半径を維持する
- コネクタインターフェース付近など、応力が集中する場所では、急な曲げを避ける
- 取り扱いおよび設置手順中に、適切なESD対策を実施する
- 導入前に、ホストシステムのファームウェアとドライバのバージョンとの互換性を確認する
- 指定された温度（0°C～70°C）および湿度（5％～85％）の範囲内で厳密に操作する
- 設置前およびメンテナンスサイクル中に、コネクタに異物や損傷がないか定期的に検査する
