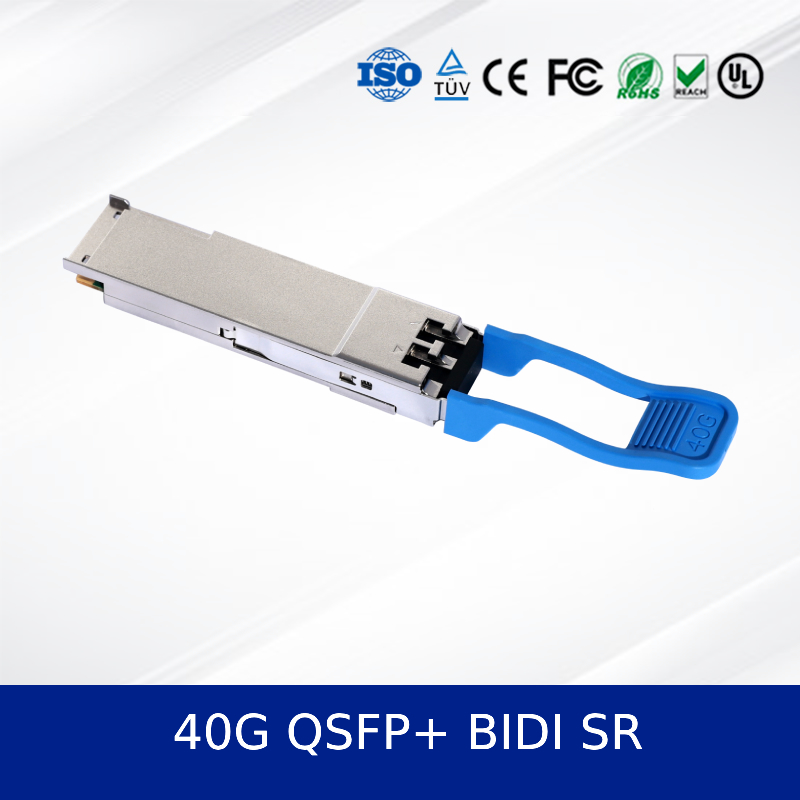

イーサネット高性能40g Qsfp+ Bidi 850/908nm 40G QSFP+ BIDI SR 光トランシーバーモジュール Qsfp+ Bidiモジュール
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | own |
| 証明: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| モデル番号: | 40g QSFP+ BIDI SR |
| 書類: | CC-QJJ110L-SD_40G QSFP+ BI...09.pdf |
お支払配送条件:
| 最小注文数量: | 1 |
|---|---|
| 価格: | Face to face/bulk price |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 3〜7日間の商品をスポットします。カスタマイズ2〜4週間 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 名前: | 光トランシーバーモジュール | モデル番号: | CC-QJJ110L-SD |
|---|---|---|---|
| パフォーマンス: | 40g QSFP+ BIDI SR | スピード: | 40g |
| 仕様: | 400*265*100mm | ホットプラグ対応: | はい |
| 供給電圧: | 3.3 v | 動作ケース温度: | コマーシャル0〜70°C; 10Gは、産業用 - 40〜85°Cオプションを提供します。 |
| 管理 /診断: | 高速：CMIS Rev 5.0+を使用したI²C。 10G：I²C付きSFF-8472 DDM。 | アプリケーション: | データセンターイーサネット、HPC/インフィニバンドNDR、クラウド/バックボーン＆メトロ、アクセスおよび集約。 |
| コンプライアンス /環境: | CE/FCC/UL/TUV/ROHS | 状態: | 新しい |
製品の説明
40Gb/s QSFP+ BIDI 850/908nm オプティカルトランシーバーモジュール 高密度,低電力,双方向
1. 40G QSFP+ BIDI SR 製品概要
CC-QJJ110L-SDは,高速データセンターおよび企業ネットワークアプリケーションのために設計された高性能40Gb/s QSFP+ バイダイレクト (BIDI) オプティカルトランシーバーモジュールです.単一のファイバーストランド上でダブル波長技術 (850nm/908nm) をサポートするこの光学モジュールは,3.3V電源で動作し,耐久性を向上させるために頑丈な金属コーティングに配置されています.
2. 40G QSFP+ BIDI SR キー特徴
- 4x10G NRZ から 2x20G NRZ 変換で 40Gbps データレートをサポート
- ホットプラグ可能なQSFP+形状因子
- OM3で70m,OM4で100mまで
- 双波長VCSELベースの二方向光学インターフェース
- マスク可能な中断によるデジタル診断監視
- 低電力消費:最大3.5W
- 操作室温: 0°Cから70°C
- RoHS II に準拠する
3. 40G QSFP+ BIDI SR テクノロジーと規格
この光接送機モジュールは,QSFP+ MSA 規格に準拠し,NRZ モジュレーションを使用する.波長分割マルチプレックス (WDM) による単一ファイバー上で二方向通信をサポートする.装置は,IEC 60825-1とFDA規制によるクラス1レーザー安全基準を満たすために設計されています.
4. 40G QSFP+ BIDI SR 作業原理
このモジュールは,4x10.3125 Gbpsの電気入力信号を,2つの異なる波長 (850nmと908nm) を使用して2x20.625 Gbpsの光信号に変換する.単一のLCファイバーインターフェイスで送信され受信されます統合されたDSPは信号の完整性と監視能力を保証します.
5. 40G QSFP+ BIDI SR アプリケーション
- データセンターの相互接続と骨組み構造
- 高性能コンピューティング (HPC) クラスタ
- 企業ネットワークの集計
- クラウドインフラストラクチャとストレージエリアネットワーク (SAN)
6. 40G QSFP+ BIDI SR 仕様
| パラメータ | ミニ | タイプ | マックス | ユニット |
|---|---|---|---|---|
| 供給電圧 | 3.135 | 3.3 | 3.465 | V |
| 電力消費量 | - | - | 3.5 | W |
| Tx出力 | -6本2 | - | 4 | dBm |
| 受容器の感受性 | - | - | -7番目1 | dBm |
| 動作温度 | 0 | 25 | 70 | °C |
7利点
- 双方向設計は,ファイバー数とインフラストラクチャコストを削減します
- 低電力消費がエネルギー効率を向上させる
- 頑丈 な 金属 の 蓋 は 熱 性能 と 信頼性 を 向上 さ せる
- デジタルモニタリングによりリアルタイム診断と保守が可能
- 主要なOEMスイッチとルーターと互換性
8サービスとサポート
すべての光接受信機モジュールに3年間の保証を提供しています. テクニカルサポートは24/7利用可能です. カスタムラベル付けと互換性テストサービスが提供されています.卸売価格とOEMオプションが利用可能.
9よくある質問
Q:この光学モジュールがサポートできる 最大距離は?
OM3で70m,OM4で100mまで対応しています
Q: このモジュールは Cisco/Juniper/スイッチと互換性がありますか?
A: はい,主要ブランドと互換性があるように設計されています. モデル特有の互換性を確認してください.
Q: デジタル診断モニタリング (DDM) をサポートしていますか?
A: はい,リアルタイムモニタリングのための完全なDDMサポートを提供します.
10予防策
- 処理中に静電放電 (ESD) を避ける
- レーザー線を目や皮膚に晒してはならない.
- 指定された温度と電圧範囲内で動作する
- 互換性のある光ファイバーケーブルとコネクタのみを使用する
11会社紹介
10年以上の業界経験があり 強力な技術チームによって 支援される大規模な製造施設を運営しています我々は,光学トランシーバーモジュールを含む幅広いネットワーク製品でグローバルな顧客にサービスを提供していますメラノックス,ルカス,アルーバ,エクストリームなどの ブランドを提携しています迅速な配送を保証し,品質を損なうことなく競争力のある価格を提供しています.製品選択と統合を支援するために24時間利用できます.
