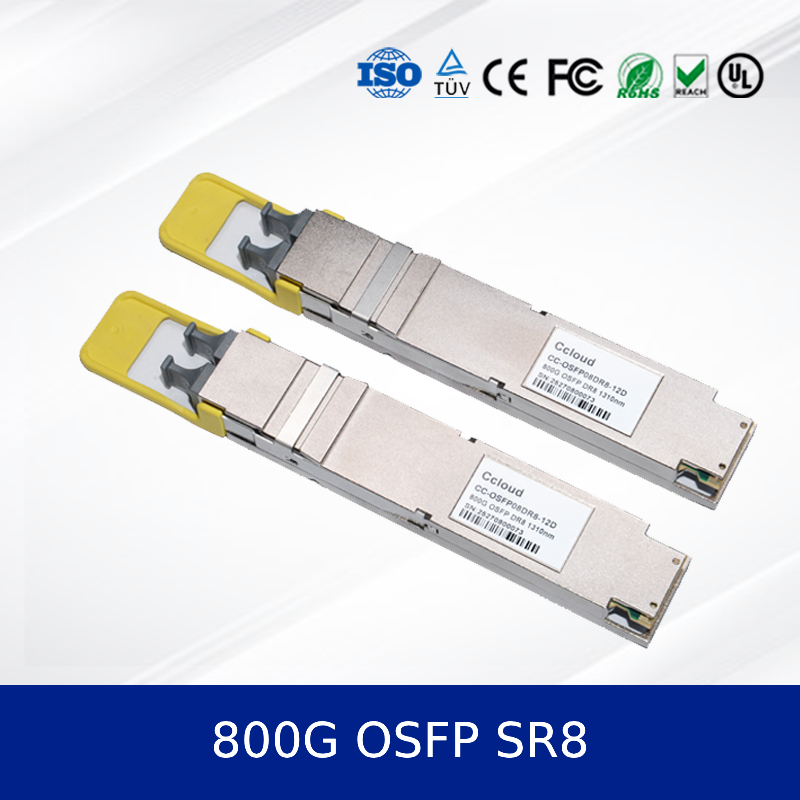

800G OSFP SR8 オプティカルトランシーバーモジュール 高速,低電力,MSA対応
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | own |
| 証明: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| モデル番号: | 800g OSFP SR8 |
| 書類: | CC-OSFP08SR8-12D_800G OSFP ...27.pdf |
お支払配送条件:
| 最小注文数量: | 50pcs |
|---|---|
| 価格: | Face to face/bulk price |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 3〜7日間の商品をスポットします。カスタマイズ2〜4週間 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 名前: | 光トランシーバーモジュール | モデル番号: | CC-OSFP08SR8-12D |
|---|---|---|---|
| パフォーマンス: | 800g OSFP SR8 | スピード: | 800g |
| 仕様: | 400*265*100mm | ホットプラグ可能: | はい |
| 供給電圧: | 3.3 v | 動作ケース温度: | コマーシャル0〜70°C; 10Gは、産業用 - 40〜85°Cオプションを提供します。 |
| 管理 /診断: | 高速：CMIS Rev 5.0+を使用したI²C。 10G：I²C付きSFF-8472 DDM。 | アプリケーション: | データセンターイーサネット、HPC/インフィニバンドNDR、クラウド/バックボーン＆メトロ、アクセスおよび集約。 |
| コンプライアンス /環境: | CE/FCC/UL/TUV/ROHS | 状態: | 新しい |
| ハイライト: | MSA に準拠する光受信機モジュール,高速光トランシーバモジュール,OSFP SR8 オプティカルトランシーバーモジュール |
||
製品の説明
800G OSFP SR8 光トランシーバー — 高速、低消費電力、MSA準拠
1. 製品概要
800G OSFP SR8 光トランシーバーモジュールは、高帯域幅データセンターおよび高性能コンピューティング環境向けに設計されています。OM4上で最大100mの距離で、マルチモードファイバーを介した800G EthernetおよびInfiniBand NDRアプリケーションをサポートします。業界標準に準拠したこのホットプラグ可能なモジュールは、低消費電力と堅牢な性能を提供します。
2. 主な特徴
- デュアルMPO-12 APCコネクタを備えたホットプラグ可能なOSFPフォームファクタ
- OSFP MSA、IEEE P802.3db/D3.0、およびIEEE P802.3ckに準拠
- 高度な管理のためのCMIS Rev 5.0+をサポート
- 最大消費電力：17W（低電力モードで1.5W）
- 到達距離：OM3で70m、OM4マルチモードファイバーで100m
- I2Cインターフェースを介したデジタル診断
3. 技術と規格
この光モジュールは、レーンあたり53.125 GBdのシグナリングレートでPAM4変調を使用しています。OSFP MSA Type2仕様に準拠し、シームレスな統合とモニタリングのためにCommon Management Interface Specification（CMIS）Rev 5.0以降をサポートしています。
4. 動作原理
トランシーバーは、VCSELアレイを使用してホストシステムからの電気信号を光信号に変換し、8つの並列ファイバーレーンを介して送信します。受信側では、内蔵フォトダイオードを使用して、入力光信号を電気データに変換し、高速、低遅延の通信を保証します。
5. アプリケーション
- InfiniBand NDR相互接続
- FEC付き800G SR8 Ethernetネットワーク
- 8x100GbEブレイクアウトアプリケーション
- データセンタースパインリーフアーキテクチャ
- 高性能コンピューティングクラスタ
6. 仕様
| パラメータ | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|
| 動作温度 | 0 | — | 70 | °C |
| 供給電圧 | 3.135 | 3.3 | 3.465 | V |
| 消費電力 | — | — | 17 | W |
| Tx出力電力（レーンあたり） | -4.6 | — | 4.0 | dBm |
| Rx感度（レーンあたり） | — | — | -4.6 | dBm |
7. 利点
- 競合する光トランシーバーモジュール
- と比較して低消費電力
- デュアルMPO-12コネクタにより、容易な統合と高ポート密度を実現
- リアルタイムモニタリングと管理のための高度なデジタル診断
主要なスイッチおよびルータープラットフォームとの互換性のために設計
8. サービスとサポート
3年間の保証、グローバルな出荷、24時間365日のテクニカルサポートを提供しています。当社のチームは、ご要望に応じて統合支援とカスタム構成を提供します。
9. よくある質問
Q: サポートされている最大距離は？
A: OM3で最大70m、OM4マルチモードファイバーで100mです。
Q: このモジュールは100Gブレイクアウトモードと互換性がありますか？
A: はい、8x100GbEブレイクアウトアプリケーションをサポートしています。
Q: 動作温度範囲は？
A: 0℃から70℃のケース動作温度です。
- 10. 注意事項
- 設置中の適切なESD取り扱いを確保してください。
- MPOコネクタには承認されたクリーニングツールのみを使用してください。
- 展開前にホストシステムの互換性を確認してください。
最小曲げ半径を超えてファイバーを曲げないでください。

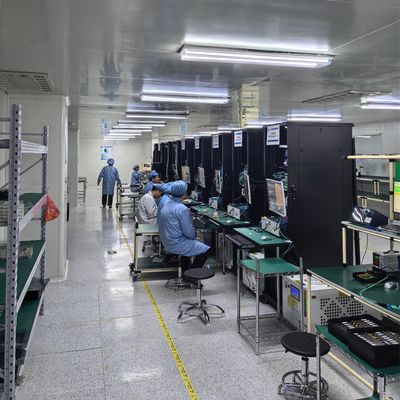

11. 会社紹介China Cloud Electro Optics Technology Co., Ltd.は、ネットワークハードウェア業界で10年以上の経験があります。大規模な製造施設と強力なR&Dチームにより、高速光モジュール
