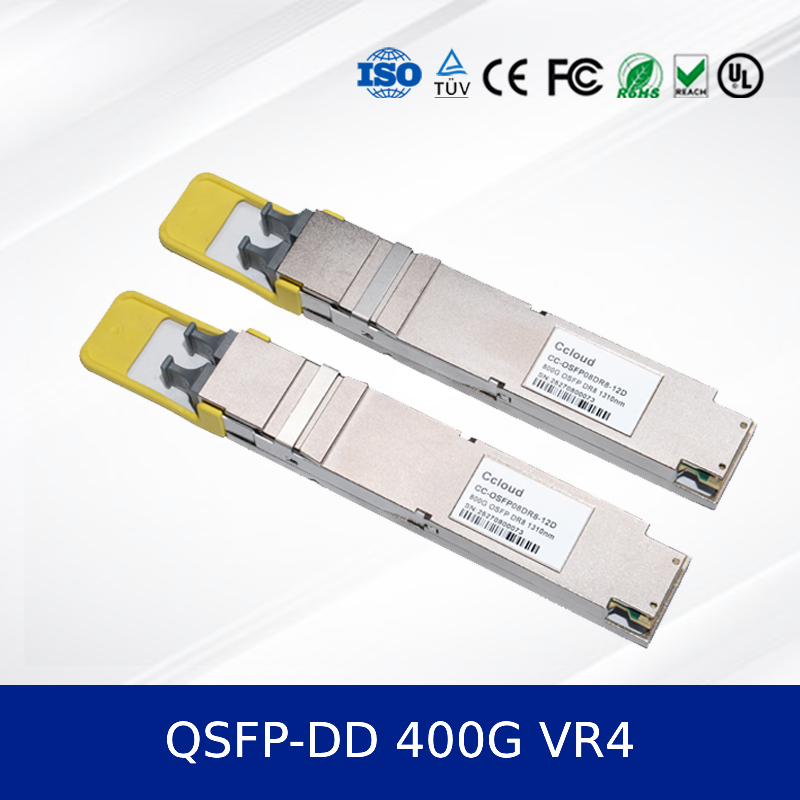

400G QSFP-DD VR4 オプティカルトランシーバーモジュール 50m Reach, PAM4, CMIS 5.0
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | own |
| 証明: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| モデル番号: | 400g QSFP 112 VR4 CC-QSFP04VR4-12D |
| 書類: | QSFP-DD 400G VR4.pdf |
お支払配送条件:
| 最小注文数量: | 50pcs |
|---|---|
| 価格: | Face to face/bulk price |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 3〜7日間の商品をスポットします。カスタマイズ2〜4週間 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| ハイライト: | 50m Reach 400G QSFP-DD VR4,50m Reach Optical Transceiver Module |
||
製品の説明
400G QSFP-DD VR4 オプティカルトランシーバー 50m Reach, PAM4, CMIS 5.0
1製品概要
について400G QSFP-DD VR4 オプティカルトランシーバー (CC-QSFD04VR4-12D)高性能でホットプラグ可能な光学モジュールで 次世代のデータセンターと高性能コンピューティングネットワーク用に設計されています400Gイーサネットをマルチモードファイバーでサポートし,OM4ファイバーで最大50mの範囲送信機はPAM4 モジュレーション最新の基準に準拠していますQSFP-DD MSAそしてCMIS 5 について0広く互換性と将来性を確保する.
2主要な特徴
- データ速度は425 Gbps (4x 106.25 Gbps)
- 範囲: OM4 MMF で最大50m
- 波長: 850nm VCSELレーザーとPIN受信機
- 単一のMPO-12コネクタ
- 低電力消費: ≤7W (典型)
- ホットプラグ可能なQSFP-DD形状因子
- 動作温度: 0°Cから+70°C
- RoHS 6/6 に準拠する
3テクノロジーと基準
このトランシーバーはPAM4 モジュレーション技術そしてサポート400GAUI-8の電気インターフェース完全に対応しています.
- IEEE 802.3db&IEEE 802.3bs
- QSFP-DD MSA ハードウェア Rev 5.0
- CMIS 5.0 管理インターフェース
- IEC/EN 60825-1 レーザー安全クラス1
4作業原理
このモジュールは, 8x 53.125 GBaud の電気信号を 4 つの光学レーンに変換します.VCSEL配列そしてPAM4 コード光信号はMPO-12コネクタを介して OM4マルチモードファイバーで送信されます.受信側では,PIN 光二極電池配列は,インテグレートクロックとデータ復元 (CDR) で光信号を電気データに変換する.
5申請について
- データセンターの骨組みネットワーク
- 高性能コンピューティング (HPC) クラスタ
- クラウドインフラストラクチャの相互接続
- 企業コアとアグリゲーションの切り替え
- AIと機械学習の繊維ネットワーク
6仕様
| パラメータ | 価値 | ユニット |
|---|---|---|
| データレート | 425 Gbps | Gbit/s |
| 波長 | 850 nm | nm |
| マックス・リーチ | 50 | m |
| コネクタ | MPO-12 | - |
| 電力消費量 | ≤7 | W |
| 動作温度 | 0 から +70 | °C |
| モジュレーション | PAM4 | - |
| 準拠性 | QSFP-DD MSA,CMIS 5 について0 | - |
7. 利点と販売ポイント
- 低電力消費と競争力ネットワークカード解決策
- CMIS 5.0 管理インターフェイスによる強化診断
- 産業用温度帯に対応する堅牢な設計
- アダプターケーブルを使用するQSFP28ポートとバックグラッド互換性
- 高密度形式要素は,スケーラブルなデータセンター展開に最適
8サービスとサポート
すべてのトランシーバーは5年間の保証付きです.私たちはグローバル配送,24/7技術サポート,カスタムラベルおよびパッケージを提供しています. OEMおよびODMサービスは大量注文で利用できます.
9よくある質問
Q: このトランシーバーは QSFP28 ポートと互換性がありますか?
A:はい,MPOからMPOのブレイクアウトケーブルで 100G SR4をサポートする QSFP28ポートで使用できます
Q: 最大電力消費量は?
A: 通常の動作ではモジュールの消費量は ≤7Wです.
Q: デジタル診断モニタリング (DDM) をサポートしていますか?
A: はい CMIS 5.0 インターフェースで
10予防策
- OM3/OM4 マルチモードファイバーのみ使用
- 繊維を最小の曲がり半径を超えて曲げるのを避ける.
- 信号の損失を防ぐために 電気接続をきれいにしてください
- 最大動作温度を超えてはならない.
- 操作や設置中に ESD 予防措置を講じます.
11会社紹介

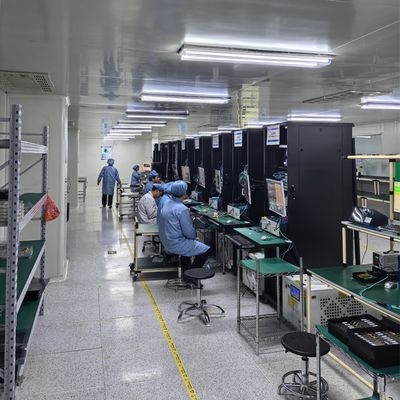

中国クラウド電気光学技術株式会社ネットワークハードウェア業界で10年以上の経験があります. 我々は強力な技術チームを持つ大きな工場を運営し, Mellanox, Ruckus, Aruba,エクストリームネットワークスイッチ,ネットワークカード,ワイヤレスアクセスポイント,コントローラー,ケーブルを備えています. 私たちは競争力のある価格,信頼性の高い品質,そして完全な技術サポート.
