イーサネット 高性能200G QSFP56 SR4 DSP オプティカルトランシーバー モジュール 新品
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | own |
| 証明: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| モデル番号: | 200g QSFP56 SR4 DSP |
| 書類: | 200G QSFP56 SR4 DSP.pdf |
お支払配送条件:
| 最小注文数量: | 50pcs |
|---|---|
| 価格: | Face to face/bulk price |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 3〜7日間の商品をスポットします。カスタマイズ2〜4週間 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 名前: | 光トランシーバーモジュール | モデル番号: | CC-QSFP02SR4-12C |
|---|---|---|---|
| パフォーマンス: | 200g QSFP56 SR4 DSP | スピード: | 200g |
| 仕様: | 400*265*100mm | ホットプラグ可能: | はい |
| 供給電圧: | 3.3 v | 動作ケース温度: | コマーシャル0〜70°C; 10Gは、産業用 - 40〜85°Cオプションを提供します。 |
| 管理 /診断: | 高速：CMIS Rev 5.0+を使用したI²C。 10G：I²C付きSFF-8472 DDM。 | アプリケーション: | データセンターイーサネット、HPC/インフィニバンドNDR、クラウド/バックボーン＆メトロ、アクセスおよび集約。 |
| コンプライアンス /環境: | CE/FCC/UL/TUV/ROHS | 状態: | 新しい |
| ハイライト: | 200G オプティカルトランシーバーモジュール,イーサネット高性能光トランシーバモジュール,QSFP56 SR4 オプティカルトランシーバーモジュール |
||
製品の説明

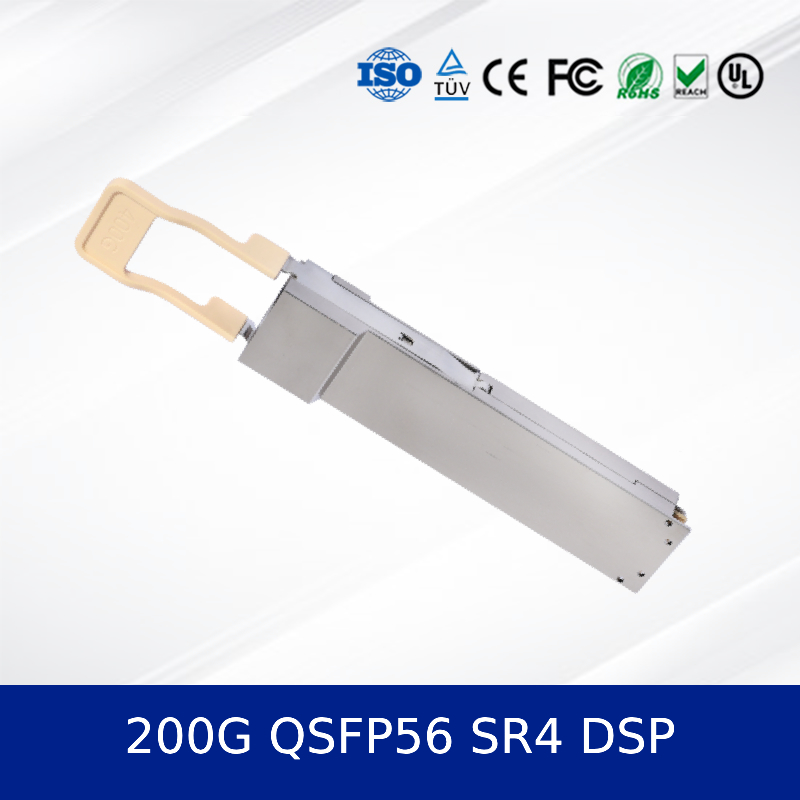

200G QSFP56 SR4 オプティカルトランシーバーモジュール 信頼性の高い高速データセンター接続
1製品概要
について200G QSFP56 SR4オプティカルトランシーバーモジュール (モデル:CC-QSFP02SR4-12C) は,高帯域幅データセンターおよび高性能コンピューティングアプリケーションのために設計された高性能,ホットプラグ可能な光ファイバーソリューションです.26の速度で動作する 4 つの独立したチャンネルをサポートします..56 GBaud / レーン,最大100メートルまでの距離でOM4マルチモードファイバーで200Gの総データ速度を供給する.SFF-8679およびCMIS 5を含む業界標準に準拠する.0信頼性の高い相互運用性と優れた信号完整性を保証します
2. 200G QSFP56 SR4 キー機能
- CDRを組み込んだ4チャネル並行光学インターフェース
- ホットプラグ可能なQSFP56形状要素
- OM4 MMFでは最大100m,OM3 MMFでは最大70m
- 850nm VCSELとPD配列技術
- 標準的な電流1180mAで低電力消費
- PAM4 モジュレーションをサポート
- MPO-12 APCコネクタインターフェイス
- CMIS 5.0 と QSFP-DD ハードウェア Rev5 に適合する.1
3基本技術と規格
この光接送機モジュールは,先進的な850nmVCSELと光二極子配列技術,PAM4モジュレーション,および統合クロックおよびデータ復元 (CDR) サーキットを活用しています.SFF-8679,CMIS 5に準拠しています.0QSFP-DD MSA,および IEC レーザー安全基準,要求の高い環境で堅牢で適合性のあるパフォーマンスを保証する.
4作業原理
について200G QSFP56 SR4モジュールは,VCSEL配列を介して電気信号を光信号に変換する. 4つのレーンのそれぞれは,PAM4モジュレーションを使用して26.56GBaudで動作する.受信側では,PIN 光ダイオード配列とトランスインペダンス増幅器 (TIA) が,受信した光信号を電源出力に変換する統合されたMCUは,I2C通信,初期化,低電力モード操作を含むデジタル制御機能を管理します.
5申請について
- データセンターの相互接続と骨組み構造
- 高性能コンピューティング (HPC) クラスタ
- クラウドインフラストラクチャと企業ネットワーク
- AIと機械学習のトレーニングネットワーク
6. 200G QSFP56 SR4 仕様
| パラメータ | ミニ | タイプ | マックス | ユニット |
|---|---|---|---|---|
| レーン別データレート | - | 26.56 | - | GBaud について |
| 動作温度 | 0 | 25 | 70 | °C |
| 供給電圧 | 3.135 | 3.3 | 3.465 | V |
| Tx出力 | -6本5 | - | 4 | dBm |
| 受容器の感受性 | -8回4 | - | 4 | dBm |
7利点
- 前世代と比較してより高い密度,より低いビット単位の電源
- 信号完全性を向上させるための優れたTDECQ性能
- 主要なスイッチとルータープラットフォームとの互換性のために設計
- 堅固 な 構造 と 厳格 な 試験 は,長期 に 信頼性 を 保ち ます
8サービスとサポート
私たちは包括的な保証,迅速な配達,24/7の技術サポートを提供しています.私たちのチームはシームレスな展開を確保するために統合支援と互換性検証を提供します.批量注文の割引とカスタマイズされたラベルオプションが利用できます.
9よくある質問
Q:この光接送機モジュールがサポートする 最大距離は?
OM4で100m,OM3で70mまで対応しています
Q: このモジュールは QSFP28 ポートと互換性がありますか?
A: 電気的に互換性がある場合でも, 200G 速度と MPO-12 接続性に対するホストシステムのサポートを確認してください.
Q: デジタル診断モニタリング (DDM) をサポートしていますか?
A:I2CインターフェイスとCMIS 5.0のコンプライアンスを通じてです
10予防策
- 静電に曝されるのを避ける.ESD 安全な操作手順を使用する.
- トランシーバーの損傷を避けるため,動作中に切断しないでください.
- 光学リンクの劣化防止のために MPO コンネクタを清潔にする.
- レーザー安全基準クラス1に準拠します.光学機器で直接見ることはできません.
11会社紹介

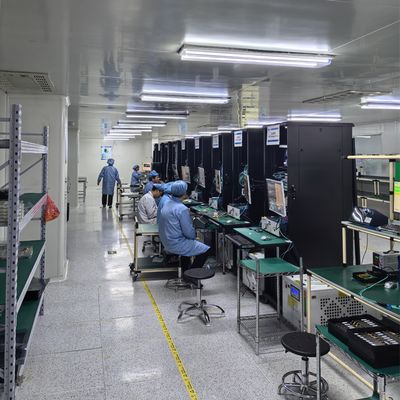

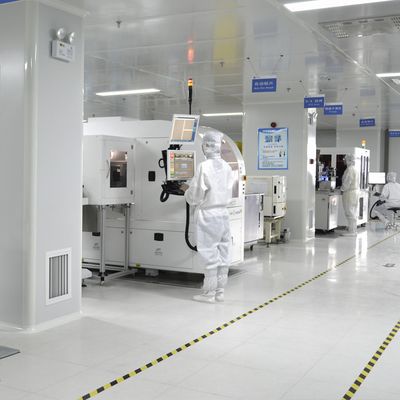

10年以上の業界経験があり 強力な技術チームによって 支援される大規模な製造施設を運営しています私たちは,オリジナルの全新なネットワーク製品の広い範囲でグローバルな顧客にサービスを提供していますスイッチ,ネットワークアダプター,ワイヤレスアクセスポイント,ケーブルなど競争力のある価格と信頼性の高いサービスで 大量の製品を供給できるようにメラノックス,ルクス,アルーバ,エクストリームなどの ブランドの販売業者です
