高速光トランシーバーモジュール 100G QSFP28 CWDM4 2km バックボーン & メトロ、アクセス & アグリゲーション用
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | own |
| 証明: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| モデル番号: | 100G QSFP28 CWDM4 2km |
| 書類: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
お支払配送条件:
| 最小注文数量: | 50pcs |
|---|---|
| 価格: | Face to face/bulk price |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 3〜7日間の商品をスポットします。カスタマイズ2〜4週間 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| ハイライト: | 2km 100G QSFP28 CWDM4,2kmの光学トランシーバー モジュール |
||
製品の説明

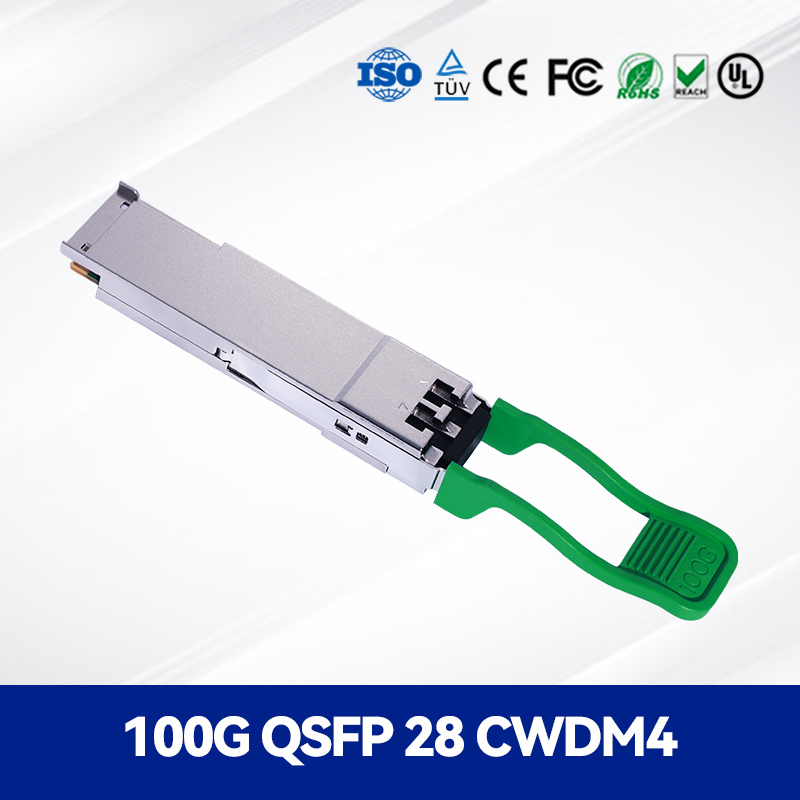

100G QSFP28 CWDM4光トランシーバー – 2km到達距離、4x25G、DDMサポート
1. 製品概要
この100G QSFP28 CWDM4光トランシーバー (CC-QKKCC0L-SD)は、100ギガビットイーサネットアプリケーション向けに設計された高性能ホットプラグ対応光モジュールです。 CWDM4 MSA規格に準拠しており、シングルモードファイバー（SMF）を介して最大2kmのデータ伝送をサポートします。 このトランシーバーは、1270～1330nmの範囲で4つのCWDMレーンを使用し、リアルタイムのパフォーマンス追跡のためのデジタル診断モニタリング（DDM）機能を備えています。 データセンター、エンタープライズネットワーク、および高性能コンピューティング環境に最適です。
2. 主な特性
- データレート：4x25.78125 Gbps (100Gイーサネット)
- 到達距離：シングルモードファイバーで最大2km
- 波長：1271nm、1291nm、1311nm、1331nm
- 消費電力：≤3.5W
- 動作温度：0℃～70℃
- ホットプラグ対応QSFP28フォームファクタ
- デジタル診断モニタリング（DDM）
- RoHS準拠
3. 技術と規格
このトランシーバーは、CWDM技術に基づいており、以下に準拠しています。
- 100G CWDM4 MSA仕様
- IEEE 802.3bm 100GBASE-LR4
- QSFP28 MSAハードウェアRev 4.1
- IEC 60825-1レーザー安全クラス1
- RoHS 6/6準拠
4. 動作原理
このモジュールは、4つの25.78125 Gbpsの電気レーンを、非冷却分布帰還（DFB）レーザーを使用して4つのCWDM光信号に変換します。 光信号は、伝送のために単一のファイバーに多重化されます。 受信側では、デマルチプレクサが波長を分離し、その後、PINフォトダイオードによって電気信号に変換されます。 統合されたCDR回路は、2kmのリンク全体での信号の完全性を保証します。
5. アプリケーション
- データセンター相互接続とバックボーン
- 高速イーサネットスイッチとルーター
- サーバーおよびストレージエリアネットワーク（SAN）
- 高性能コンピューティングクラスター
- ネットワークロードバランサーとハブ
6. 仕様
| パラメータ | 値 | 単位 |
|---|---|---|
| データレート | 4x25.78125 | Gbps |
| 最大距離 | 2 | km |
| 波長 | 1271/1291/1311/1331 | nm |
| 消費電力 | ≤3.5 | W |
| 供給電圧 | 3.3 | V |
| 動作温度 | 0～+70 | ℃ |
| コネクタ | デュアルLC | - |
| DDMサポート | はい | - |
7. 利点とセールスポイント
- 100G LR4ソリューションの費用対効果の高い代替品
- 非冷却CWDM技術により消費電力を削減
- リアルタイムモニタリングのための包括的なデジタル診断
- データセンターでの使用に適した広い動作温度範囲
- CWDM4 MSAへの完全準拠により相互運用性を確保
8. サービスとサポート
すべてのトランシーバーには、5年間の保証と生涯テクニカルサポートが付属しています。 DHL/FedExオプションによるグローバル配送を提供しています。 大量注文には、カスタムラベリングと互換性テストサービスをご利用いただけます。
9. FAQ
Q: CWDM4とLR4の違いは何ですか？
A: CWDM4は、チャネル間隔が広い粗い波長分割多重化を使用しており、LR4と比較して2kmのアプリケーションで費用対効果が高くなっています。
Q: このトランシーバーはデジタル診断をサポートしていますか？
A: はい、温度、電圧、TX電力、RX電力、およびレーザーバイアス電流を監視するための完全なDDM機能を提供します。
Q: どのようなファイバーが必要ですか？
A: 最適なパフォーマンスを得るには、OS2仕様のシングルモードファイバー（SMF）をお勧めします。
10. 注意事項
- シングルモードファイバー（SMF）のみで使用してください
- ファイバーを最小曲げ半径以上に曲げないでください
- 信号劣化を防ぐために、光コネクタを清潔に保ってください
- 取り扱いおよび設置中はESD対策を遵守してください
- 最大定格温度を超えて操作しないでください
11. 会社紹介

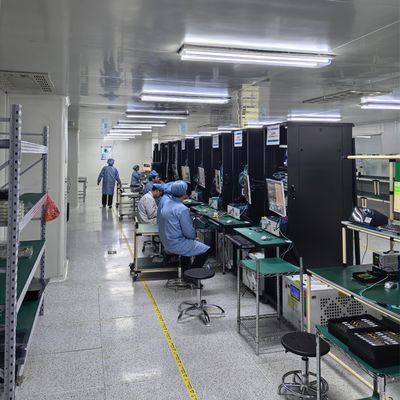

starsurge は、光トランシーバー業界で10年以上の経験があります。 当社は、高品質のネットワークカード、光トランシーバー、およびネットワーキング機器の製造を専門としています。 当社の製品は、世界中のデータセンター、エンタープライズネットワーク、および電気通信インフラストラクチャで使用されています。 大量の在庫を維持し、包括的な技術サポートとともに競争力のある価格を提供しています。
