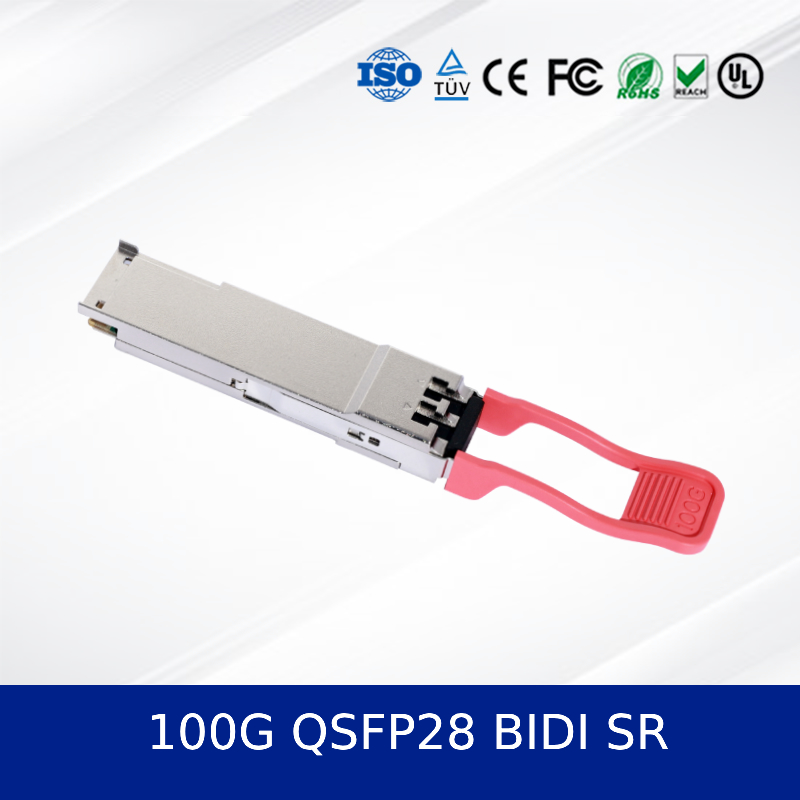

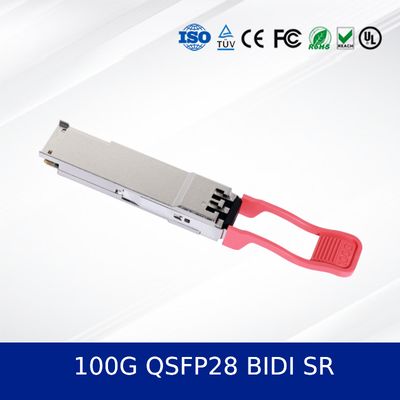

100G QSFP28 BIDI SR 光トランシーバーモジュール 高密度 低消費電力 デュアル波長設計
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | own |
| 証明: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| モデル番号: | 100g QSFP28 BIDI SR |
| 書類: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
お支払配送条件:
| 最小注文数量: | 50pcs |
|---|---|
| 価格: | Face to face/bulk price |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 3〜7日間の商品をスポットします。カスタマイズ2〜4週間 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| ハイライト: | 高密度光学トランシーバーモジュール,SR オプティカルトランシーバーモジュール,QSFP28光学トランシーバー モジュール |
||
製品の説明
100G QSFP28 BIDI SR オプティカルトランシーバーモジュール 高密度,低電力,二重波長設計
1. 100G QSFP28 BIDI SR 製品概要
100G QSFP28 BIDI SRは,次世代データセンターおよび高速ネットワークアプリケーションのために設計された高性能100G QSFP28 バイダイレクト (BIDI) SR オプティカルトランシーバーモジュールです.この光学モジュールは,マルチモードファイバー上で100Gと40Gイーサネットの速度の両方をサポートします., 単一ファイバースレッド上で二方向通信を可能にする二波波波長VCSEL技術 (850nm/908nm) を使用. QSFP28 MSAとSFF-8636規格に準拠し,ホットプラグ可能性を提供しています.デジタル診断低電力消費.
2. 100G QSFP28 BIDI SR キー機能
- 双方向伝達のための二波波長VCSEL技術 (850nm / 908nm)
- PAM4 と NRZ モジュレーションで 100G と 40G イーサネットをサポート
- ホットプラグ可能なQSFP28形状因子
- I2C インターフェースによるデジタル診断監視
- 低電力消費: ≤ 4W
- 操作室温: 0°Cから70°C
- RoHS に準拠し,頑丈な金属型ハウジング
3. 100G QSFP28 BIDI SR テクノロジーと規格
この光接送機モジュールは,QSFP28 MSA,SFF-8636およびIEEE 802.3規格に準拠している. 100G操作のためにPAM4モジュレーションを使用し,KP4 FECをサポートしている.双波長設計により,単一のOM3/OM4ファイバーでフルデュプレックス通信が可能繊維インフラストラクチャのコストを削減する
4作業原理
このモジュールは,2つの波長 (850nmと908nm) を使用して4x25Gの電源を2x50Gの光信号に変換する.各波長は同じファイバーで同時に送信され受信される.双方向データフローを可能にする統合されたDSPとCDRは信号の完整性と低 BERを保証します.
5申請について
- データセンターの相互接続
- 高性能コンピューティング (HPC)
- クラウドインフラストラクチャ
- 企業ネットワーク
- 通信ハブ
6仕様
| パラメータ | 価値 |
|---|---|
| データレート | 100G / 40G |
| 波長 | 850nm / 908nm |
| 最大距離 | 70m (OM3) 100m (OM4) |
| 電力消費量 | ≤ 4W |
| DDM サポート | そうだ |
| 形状因数 | QSFP28 |
7利点
- 伝統的な SR モジュールと比較して 50% の繊維数を減らす
- 競争モデルよりも遅延と電力消費が低い
- 強化された熱性能のための頑丈な金属ハウジング
- 40Gネットワークと後方対応
8サービスとサポート
5年間の保証,グローバル配送,24/7の技術サポート,カスタム構成と卸売価格が提供されています.オプティカルトランシーバーモジュールのすべては,主要なOEMスイッチとの互換性をテストします.
9よくある質問
Q: このモジュールは Cisco/Juniper/Arista スイッチと互換性がありますか?
A: はい,QSFP28 MSA 規格をサポートするほとんどの主要ブランドと互換性があります.
Q: SRとBIDI SRの違いは何ですか?
A:BIDI SRは1つのファイバーで2つの波長を使用し,標準 SRはTx/Rxに別々のファイバーを使用します.
Q: 40Gモードでも使える?
A: はい,このモジュールはI2C設定で40Gモードをサポートします.
10予防策
- 最小の曲がり半径を超えた繊維を曲げるのを避ける
- 損傷を防ぐために,クリーンな繊維端面を確保
- 最大動作温度を超えない
- MSA に準拠するホストでのみ使用する

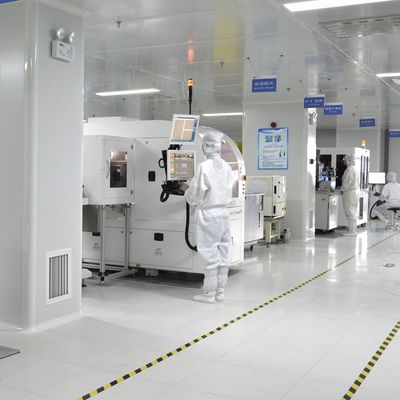

11会社紹介
10年以上の業界経験があり 強力な技術チームに支えられた 大規模な製造施設を運営しています メラノックス ルーカス アルーバエクストリームネットワークスイッチ,アダプター,ワイヤレスアクセスポイント,コントローラー,ケーブルなど迅速な配送と大量供給の能力を確保するために専念の販売とエンジニアリングチームは 24時間 24時間 顧客サービスと技術サポートを提供し 世界市場で信頼される評判を得ています
