Nvidia Cable Mcp4y10-Nxxx ツインポート 2X400GB/S OSFP - 2X400GB/S OSFP パッシブ DAC Mcp4y10-N002 (980-9IA0I-00N002)
商品の詳細:
| ブランド名: | Mellanox |
| Model Number: | MCP4Y10-N002(980-9IA0I-00N002) |
| 書類: | mcp4y10-nxxx-twin-port-2x40...ns.pdf |
お支払配送条件:
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiate |

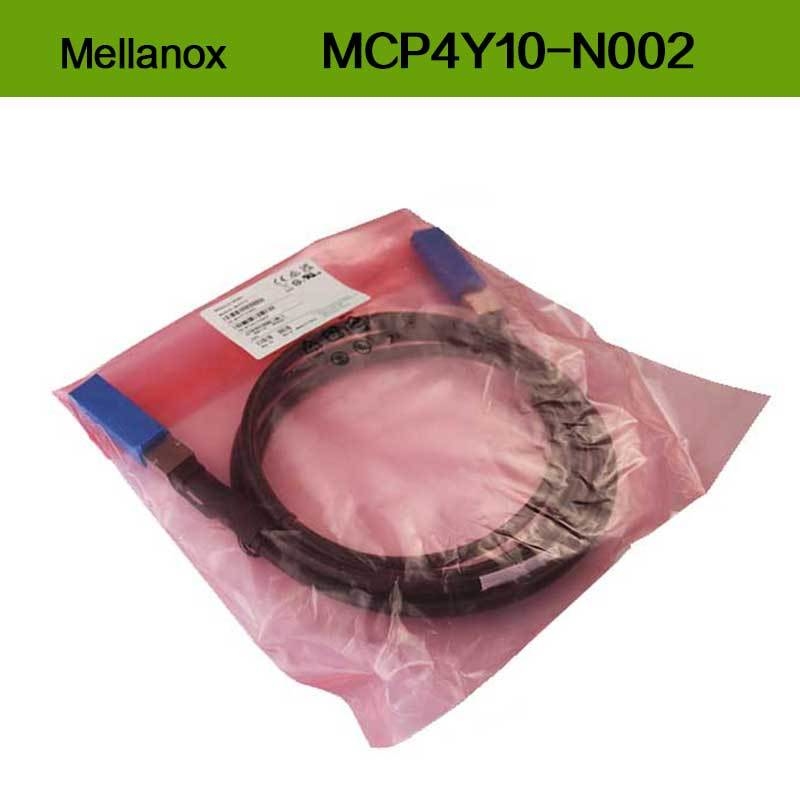

| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| タイプ: | 光ケーブル | 導体タイプ: | 固体 |
|---|---|---|---|
| 証明: | CE, ISO, RoHS, CCC, VDE | 生産能力: | 5000 |
| カバー素材: | LF（鉛フリー）HF（ハロゲンフリー）PCB | 材料の形状: | 丸いワイヤー |
| 仕様: | 2m | 起源: | インド /イスラエル /中国 |
| ハイライト: | Passive Dac Mcp4y10-Nxxx,Twin-Port Nvidia Cable,Osfp Passive Dac Cable |
||
製品の説明

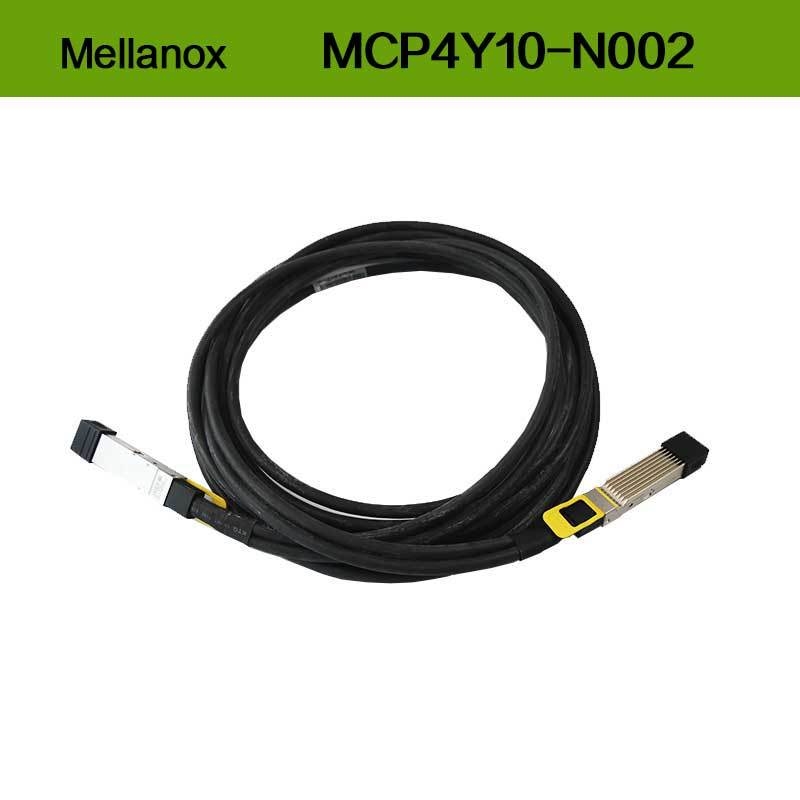

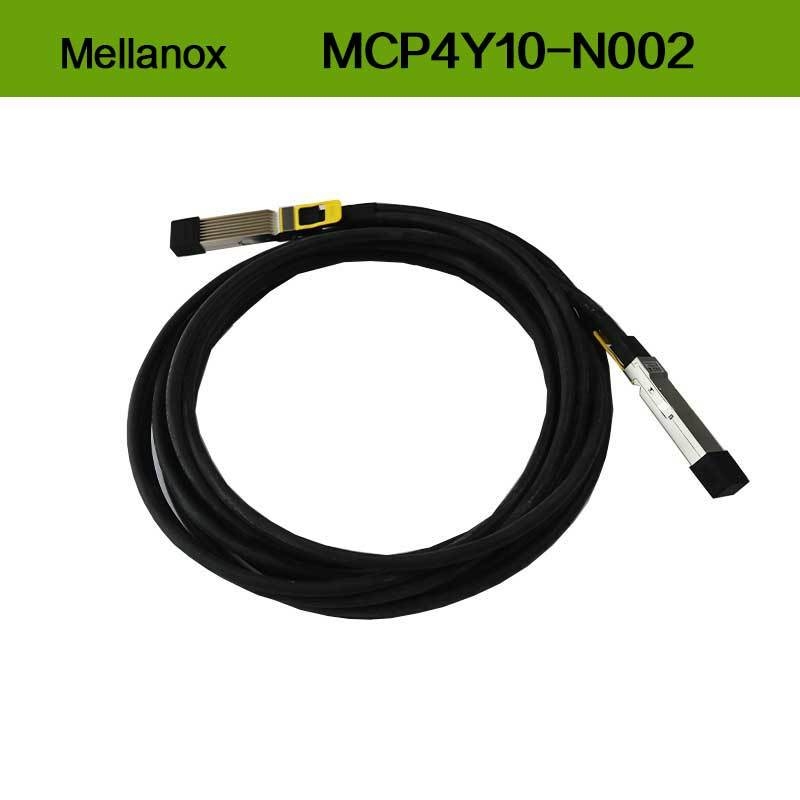

NVIDIA MCP4Y10-N002 ツインポート OSFP パシブ DACケーブル
NVIDIA MCP4Y10-N002は,2x400Gb/sのデータ転送のために設計された高性能,双ポートの受動 Direct Attach Copper (DAC) ケーブルである.InfiniBand NDRとイーサネットプロトコルの両方をサポートする.低レイテンシー現代のデータセンターのコスト効率の良い接続性.高密度のスイッチ-ツー-スイッチおよびスイッチ-ツー-サーバーアプリケーションに最適です.このケーブルは厳格なテストと品質保証によって信頼性の高いパフォーマンスを保証します.
MCP4Y10-N002 主要な特徴
- 8x100G PAM4 モジュレーションを用いたポート1口あたり2x400Gb/sのデータレート
- ホットプラグ可能なOSFPコネクタ,フィニングトップまたはフラットトップオプション
- 低電力消費: <0.1W
- SFF-8665,SFF-8636およびOSFP MSA規格に適合する
- RoHS に準拠するLSZH (Low Smoke Zero Halogen) ジャケット
- InfiniBand NDR と Spectrum-4 イーサネットの自動交渉をサポート
MCP4Y10-N002 テクノロジー
このケーブルは,各ポートに8つのコンパーの差分を使用し,それぞれPAM4調節で100Gb/sで動作する.スマートデバイス管理のためのEEPROMを組み込み,ホスト識別,ケーブルの特徴SFF-8636 I2C インターフェイスによる診断データ.設計はインピーダンスのマッチングと最小の伝播遅延によって信号の整合性を保証する.
作業原理
パシブDACケーブルは,アクティブコンポーネントのないOSFPポート間で直接電気信号を送信する.各レーンは,ノイズとクロストークを最小限に抑えるために差差信号 (Tx/Rxペア) を使用する.ホストシステムは,ケーブルタイプを識別するためにEEPROMを読み取ります.InfiniBandまたはEthernet操作のための自動設定を可能にします.
申請

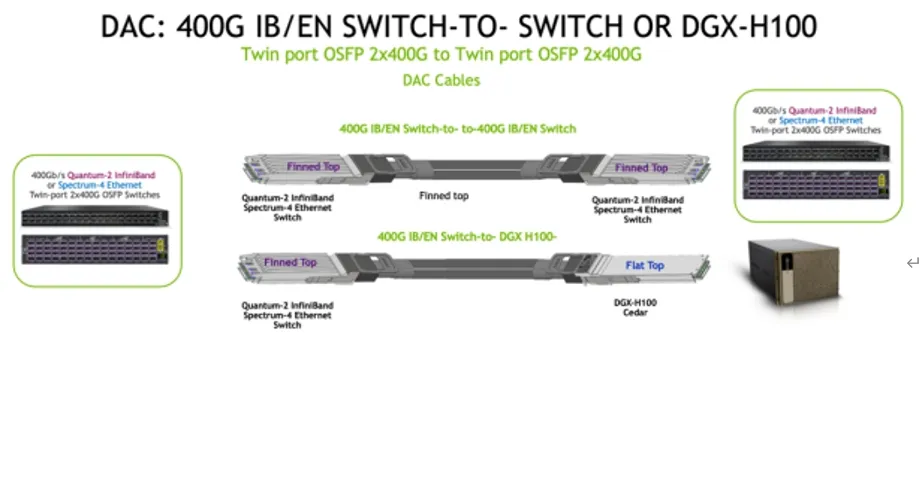

- NVIDIA Quantum-2 InfiniBandとSpectrum-4 イーサネットファブリックにおけるスイッチ対スイッチ接続
- 高性能コンピューティング (HPC) とAIクラスター
- データセンターの骨組み構造
- NVIDIA DGX H100 システムをスイッチに接続する
MCP4Y10-N002 仕様表
| パラメータ | 価値 |
|---|---|
| データレート | 2x400Gb/s (合計800Gb/s) |
| 議定書 | InfiniBand NDR,イーサネット 800GBASE-CR8 |
| コネクタ | OSFP (オクタル・スモール・フォーム・ファクター・プラグイン可能) |
| ケーブルの長さ | 0.5m, 1m, 1.5m, 2m |
| 電力消費量 | <0.1W |
| 動作温度 | 0°Cから70°C |
| 阻力 | 100Ω ±10% |
MCP4Y10-N002 注文情報
| モデル番号 | 記述 |
|---|---|
| MCP4Y10-N00A | 0.5m,上部に羽が付いている |
| MCP4Y10-N001 | 1m,上部に羽が付いている |
| MCP4Y10-N01A | 1.5m,上部に羽が付いている |
| MCP4Y10-N002 | 2m,上部に羽が付いている |
| MCP4Y10-N00A-FLT | 0.5m フラットトップ |
| MCP4Y10-N001-FLT | 1m,フラットトップ |
利点
- アクティブ・オプティカルケーブルと比較して 最低のレイテンシーと電力消費
- NVIDIA Quantum-2 および Spectrum-4 システムとのプラグアンドプレイ互換性
- 長さ特有の調節で優れた信号完整性
- 強化された安全のためにLSZHジャケットと堅固な構造
サービスとサポート
私たちは24/7の技術コンサルティング,世界中の配送,そして包括的な保証を提供しています. すべての製品はOEM仕様を満たすためにテストされ保証されています.大量注文は競争力のある価格でサポートされています.
よくある質問
Q: このDACケーブルはどんなプロトコルをサポートしますか?
A: InfiniBand NDR と Ethernet (例えば800GBASE-CR8) の間で自動交渉する.
Q:ケーブルは熱で接続できるのですか?
A: はい,OSFPコネクタはホットプラグをサポートします.
Q: 最小の曲がり半径は?
A:ケーブル直径の10倍 接続器の近くで 5倍
予防策
- 損傷を防ぐために,指定された半径を超えて曲がるのを避ける.
- 操作および設置中にESDの注意事項を確保する.
- 指定された温度と湿度範囲内で動作する.
- ホストデバイス OSFPケージとの互換性を確認する.
