オプティカルトランシーバーモジュール 200G QSFP56 SR4 AOC 3mケーブル 200G イーサネット OM4 MMF,低電力,CMIS対応
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | own |
| 証明: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| モデル番号: | 200g QSFP56 SR4 AOC 3M |
| 書類: | 200G QSFP56 SR4 AOC 3m.pdf |
お支払配送条件:
| 最小注文数量: | 50pcs |
|---|---|
| 価格: | Face to face/bulk price |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 3〜7日間の商品をスポットします。カスタマイズ2〜4週間 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 名前: | 光トランシーバーモジュール | モデル番号: | CC-QRRAOC3-SD |
|---|---|---|---|
| パフォーマンス: | 200g QSFP56 SR4 AOC 3M | スピード: | 200g |
| 仕様: | 400*265*100mm | ホットプラグ対応: | はい |
| 供給電圧: | 3.3 v | 動作ケース温度: | コマーシャル0〜70°C; 10Gは、産業用 - 40〜85°Cオプションを提供します。 |
| 管理 /診断: | 高速：CMIS Rev 5.0+を使用したI²C。 10G：I²C付きSFF-8472 DDM。 | アプリケーション: | データセンターイーサネット、HPC/インフィニバンドNDR、クラウド/バックボーン＆メトロ、アクセスおよび集約。 |
| コンプライアンス /環境: | CE/FCC/UL/TUV/ROHS | 状態: | 新しい |
| ハイライト: | QSFP56 SR4 AOC オプティカルトランシーバーモジュール,CMIS に準拠する光受信機モジュール,3mケーブル オプティカルトランシーバーモジュール |
||
製品の説明

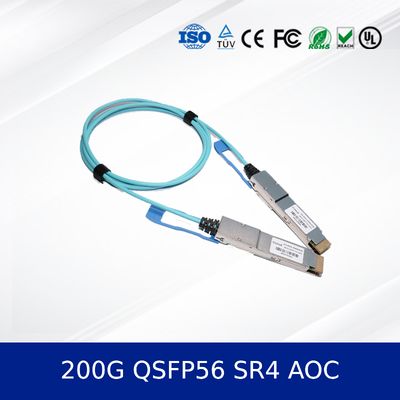

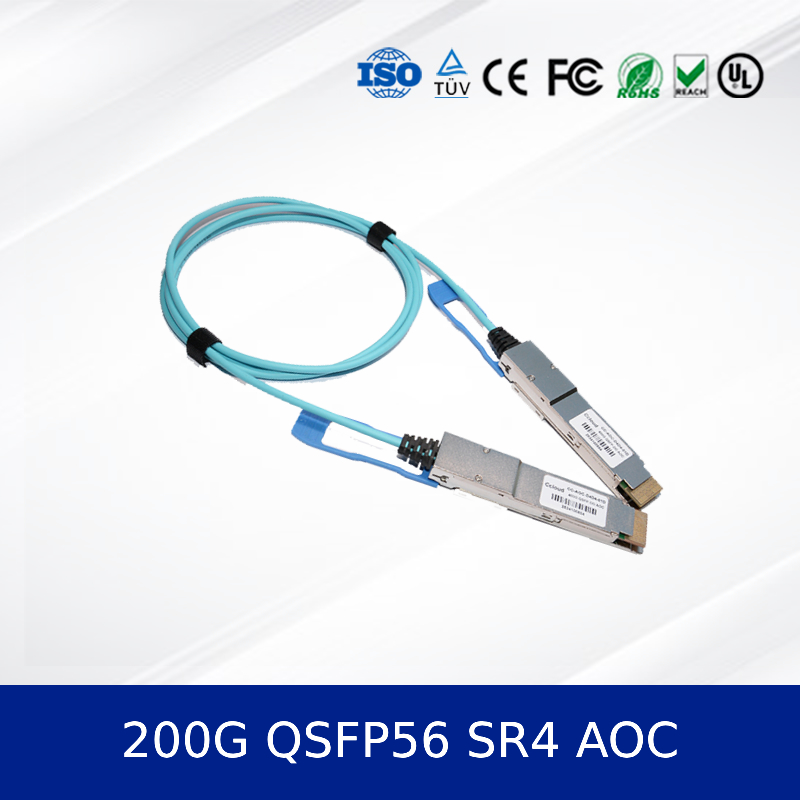

200G QSFP56 SR4 AOC 3m
高性能コンピューティング (HPC) のための高速で信頼性の高い接続を200G QSFP56 SR4 AOC 3mアクティブ・オプティカル・ケーブル (AOC)オプティカルトランシーバーモジュール効率と性能を要求する環境で設計されています
主要 な 売り物
- ホットプラグ可能なQSFP56形状因子で,簡単に展開・保守できます.
- マルチモードファイバーで200Gbpsのデータレート (4x50G PAM4) をサポートする.
- OM4 MMFでは100m,OM3 MMFでは70mまで
- 低電力消費,通常は1ポートあたり4W以下.
- QSFP56 MSA,SFF-8636およびIEEE 802.3cdを含む業界標準に準拠する.
製品概要
について200G QSFP56 SR4 AOC短距離高速データ通信リンク用に設計されています.それぞれ 26.56 GBaud (53.125 Gbps PAM4 コーディングで) で動作する4つの独立したフルデュプレックスチャンネルを統合しています.総帯域幅が200Gbpsでこれは光学モジュールブロンキーの銅ケーブルを代替する理想的な解決策で,より長い範囲,より高い帯域幅密度,電磁気干渉 (EMI) に優れた抵抗性を提供しています.
200G QSFP56 SR4 AOC 3m 特徴
- ホットプラグ可能なQSFP56形状要素
- 4チャネル並行オプティカルトランシーバーモジュール.
- 850nmVCSEL配列送信機とPIN光検出器配列受信機
- 送信機と受信機の両方のチャネルに組み込まれたCDR (クロックとデータ回復)
- 低電力消費:<4W
- I2Cインターフェースによるデジタル診断監視 (DDM)
- RoHS対応です
テクノロジー
このAOCはPAM4 (パルス振幅調節4レベル) の調節技術を使用します.効率的にデータ処理量を2倍にする 伝統的なNRZモデレーションと比較して 帯域幅要求を増やすことなくQSFP56 MSA,IEEE 802.3cd 200GBASE-SR4 イーサネット 標準,CMIS (Common Management Interface Specification) 4 版に準拠している.0電気インターフェースは200GAUI-4
作業原理
AOCは,組み込み多モードファイバーケーブルで送受信するための電気信号を光信号に変換することで機能する.送信側では,入力される電気差分信号 (TX1P/NからTX4P/N) を光パルスに変換するために,VCSEL (垂直空洞表面発光レーザー) 配列を使用します.このパルスは繊維を通過する.受信端では,PIN光二極管配列が光パルスを検知し,それらを電気の差分信号 (RX1P/NからRX4P/N) に変換する.両端に組み込まれたCDR回路は,信号の完整性とタイミング回復を保証する.
申請
- データセンターの脊髄と葉の相互接続
- 高性能コンピューティング (HPC) クラスタ
- 人工知能 (AI) と機械学習のトレーニング
- ストレージエリアネットワーク (SAN) のネットワークインフラストラクチャ
- トップ・オブ・ラック (ToR) スイッチをサーバーまたは他のスイッチに接続する.
QSFP56形式要素および200GイーサネットまたはInfiniBand HDRプロトコルをサポートする主要なブランドのスイッチおよびアダプタと互換性がある.
仕様と選択ガイド
テクニカル仕様
| パラメータ | 価値 |
|---|---|
| データ率 (総数) | 212.5 Gbps (4×53.125 Gbps PAM4) |
| 最大距離 (OM4 / OM3 MMF) | 100m / 70m |
| 波長 | 850 nm |
| 電力消費量 | < 4W 典型的な |
| 供給電圧 | 3.3V ±5% |
| ケースの動作温度 | 0°Cから+70°C |
| インターフェース (電気) | 200GAUI-4 |
| インターフェース (光学) | MPO-12コネクタ |
| 診断 | デジタル診断モニタリング (SFF-8636) |
注文情報
| 部分番号 | ケーブルの長さ | 繊維の種類 |
|---|---|---|
| CC-QRRAOC3-SD | 3m | OM3 |
| CC-QRRAOC5-SD | 5m | OM3 |
| CC-QRRAOC7-SD | 7m | OM3 |
| CC-QRRAOCX-SD | 10m | OM3 |
利点
- 優れた範囲と帯域幅:パッシブDACと比較して,より長い距離 (100mまで) とより高い帯域幅を提供しており,通常はより短い範囲 (<5m) に限定されています.
- EMI免責:光ファイバーは電磁気干渉に抵抗性があり,電気的に騒々しい環境でも安定したデータ伝送を保証します
- 減量 減量 減量同等の銅ケーブルよりも薄く軽く,空気流を改善し,高密度のラックでケーブル管理を容易にする.
- 低電源:数メートル以上の距離で活性銅溶液よりも少ない電力を消費し,運用コスト (OPEX) を低減し,データセンターの冷却に貢献します.
- 投資保護についてオプティカルトランシーバーモジュールデザインは未来に似ています800gOSFP互換性や拡張性を保証します
サービスとサポート
製品には包括的なサービス パッケージが備わっています. 標準限られた保証, 量産注文の信頼性の高い配達期間, 販売前の技術コンサルティングの利用も含まれています.私たちのサポートチームは,統合の課題を支援し,あなたの特定のネットワーク環境の中で最適なパフォーマンスを確保するために利用可能です.
よくある質問 (FAQ)
Q1: このAOCとDAC (Direct Attach Copper Cable) の違いは何ですか?
A:AOCは光ファイバーを使用し,より長い範囲 (100mまで),EMIへの抵抗性,より低い重量を使用します.DACは銅ベースのもので,一般的に短距離に限定されています (200Gでは通常<5m),より重いEMI に敏感である可能性があります.
Q2:このAOCは 100G QSFP28ポートと互換性があるのですか?
A: 物理コネクタはQSFP56ポート用に設計されています. 電気互換性は,いくつかのブレークアウトシナリオ (例えば200Gから2x100G) で可能かもしれません.主に200G動作のためにネイティブQSFP56ポートが必要です.スイッチ/アダプターの互換性リストを常にチェックしてください.
Q3:このケーブルの典型的な電力の消費量は?
A: 典型的な電力消費量は 4W未満で,高密度の展開に エネルギー効率の良い選択肢です
Q4:このAOCを OM5ファイバーで使ってもいいですか?
A:はい,このAOCはOM5マルチモードファイバーと互換性があり,最大指定距離100mを達成できます.
予防策
- 処理:内部の繊維に永久的な損傷を防ぐために,ケーブルを最小の曲線半径 (30 mm) を超えて曲げるのを避ける.
- 互換性購入前に,特定のスイッチ,ルーター,またはアダプターモデルとの互換性を確認してください. 規格に準拠しているものの,実装は異なります.
- 環境信頼性と長寿性を確保するために,指定された温度と湿度範囲内でケーブルを操作し,保管します.
- 清掃光学 接続 器 は 使い て い ない 時 に 清潔 で 防塵 器 を 敷き 置く.汚染 さ れ た 接続 器 は 性能 を 劇 的 に 低下 さ せる.
- 電気静止放電 (ESD):内部の電子機器の損傷を防ぐために,操作中に標準的なESD予防措置を遵守します.
会社紹介

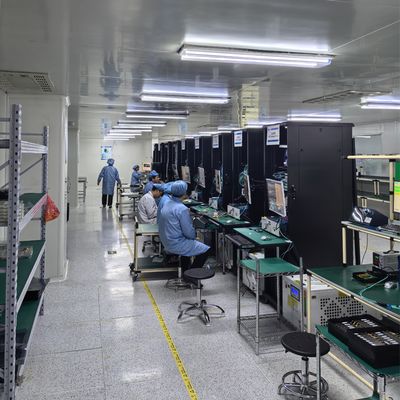

10年以上の業界経験を活かし 強力な技術技術チームに支えられた 大規模な製造施設で 事業を展開しています高品質なネットワークソリューションで多様なグローバル顧客にサービスを提供することで 堅牢な評判を築きました.
