光トランシーバモジュール 200G QSFP56 SR4 YOC 3M AOCケーブル 200G QSFP56 SR4 to 2x100G PAM4変調およびDDMサポート
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | own |
| 証明: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| モデル番号: | 200g QSFP56 SR4 YOC 3M |
| 書類: | 200G QSFP56 SR4 YOC 3M.pdf |
お支払配送条件:
| 最小注文数量: | 50pcs |
|---|---|
| 価格: | Face to face/bulk price |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 3〜7日間の商品をスポットします。カスタマイズ2〜4週間 |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 名前: | 光トランシーバーモジュール | モデル番号: | CC-PII110L-xD |
|---|---|---|---|
| パフォーマンス: | 10G SFP+のSR | スピード: | 10g |
| 仕様: | 400*265*100mm | ホットプラグ対応: | はい |
| 供給電圧: | 3.3 v | 動作ケース温度: | コマーシャル0〜70°C; 10Gは、産業用 - 40〜85°Cオプションを提供します。 |
| 管理 /診断: | 高速：CMIS Rev 5.0+を使用したI²C。 10G：I²C付きSFF-8472 DDM。 | アプリケーション: | データセンターイーサネット、HPC/インフィニバンドNDR、クラウド/バックボーン＆メトロ、アクセスおよび集約。 |
| コンプライアンス /環境: | CE/FCC/UL/TUV/ROHS | 状態: | 新しい |
| ハイライト: | 200G QSFP56 SR4 光トランシーバモジュール,PAM4変調光トランシーバモジュール,AOCケーブル光トランシーバモジュール |
||
製品の説明

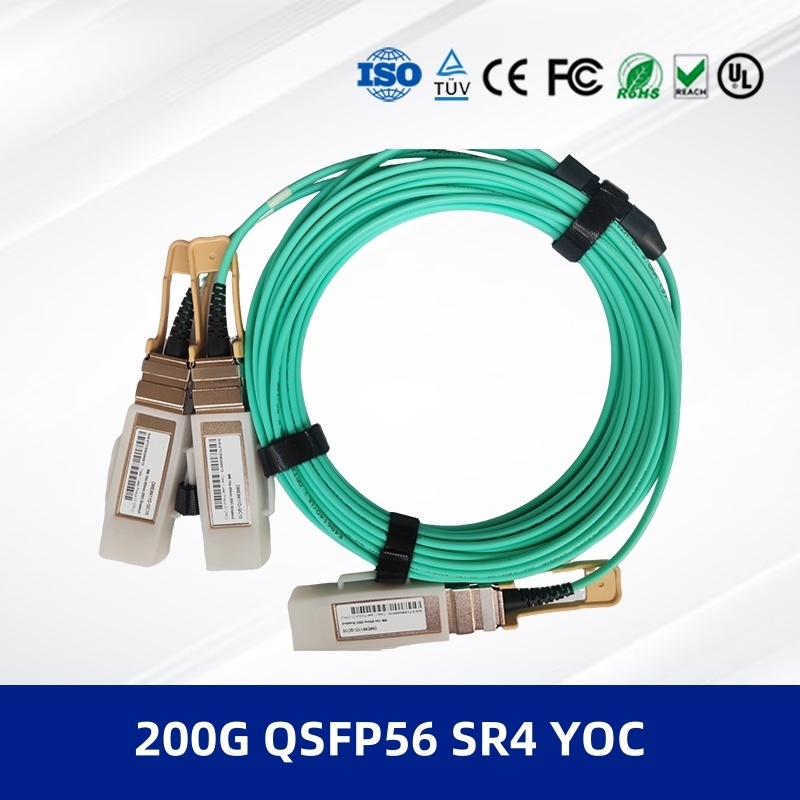

200G QSFP56 SR4 YOC 3M 製品概要
この200G QSFP56 SR4 to 2xQSFP56 SR2 アクティブ光ケーブル (AOC) は、次世代データセンターおよび高速ネットワーキング環境向けに設計された高性能ブレイクアウトソリューションです。単一の 200G ポートを 2 つの独立した 100G チャネルに効率的に分割し、最新のネットワークアーキテクチャに柔軟性とスケーラビリティを提供します。この光トランシーバーモジュールは、高度な VCSEL およびフォトダイオードアレイを統合し、マルチモードファイバーを介した信頼性の高い、低電力、高帯域幅の接続を保証します。
200G QSFP56 SR4 YOC 3M 主な特徴
- ブレイクアウト設計: 1 つの 200G QSFP56 SR4 から 2 つの 100G QSFP56 SR2 コネクタへ
- チャネルあたり最大 53.125 Gbps をサポートする PAM4 変調
- 統合 850 nm VCSEL トランスミッタおよび PIN フォトダイオードレシーバアレイ
- リアルタイムのパフォーマンス追跡のためのデジタル診断モニタリング (DDM)
- ホットプラグ可能、低消費電力: <4W (200G 側), <3W (100G 側)
- RoHS 2.0 および業界標準に準拠
200G QSFP56 SR4 YOC 3M テクノロジーと規格
この光モジュールは、IEEE 802.3cd、InfiniBand HDR、SFF-8679、および CMIS 4.0 / SFF-8636 仕様に準拠しています。PAM4 変調技術を使用して、NRZ 変調と比較して、信号の完全性を向上させ、消費電力を削減しながら、高いデータレートを実現します。
動作原理
AOC は、トランスミッタ側で VCSEL アレイを使用して電気信号を光信号に変換します。光信号はマルチモードファイバーを介して送信され、レシーバ側でフォトダイオードアレイを介して電気信号に変換し直されます。ブレイクアウト機能により、1 つの 200G ポートで 2 つの独立した 100G リンクを駆動でき、柔軟な接続オプションを提供します。
200G QSFP56 SR4 YOC 3M アプリケーション
- データセンター相互接続およびスパインリーフアーキテクチャ
- クラウドコンピューティングおよびハイパースケールデータセンター
- 高性能コンピューティング (HPC) および InfiniBand HDR システム
- エンタープライズネットワーキングおよびストレージエリアネットワーク (SAN)
仕様
| パラメータ | 値 |
|---|---|
| データレート | 200G (4x50G PAM4) から 2x100G |
| 波長 | 850 nm |
| 最大距離 | OM4 MMF で最大 30 m |
| 消費電力 | <4W (200G 側), <3W (100G 側) |
| 動作温度 | 0°C ～ 70°C |
注文情報
| 型番 | 長さ |
|---|---|
| CC-AOC-Q2Q1-01C | 1 m |
| CC-AOC-Q2Q1-03C | 3 m |
| CC-AOC-Q2Q1-05C | 5 m |
| CC-AOC-Q2Q1-07C | 7 m |
| CC-AOC-Q2Q1-10C | 10 m |
利点
- DAC ケーブルと比較して、低遅延と高帯域幅
- ケーブル管理が容易な軽量で柔軟な設計
- 優れた EMI 耐性と電気的絶縁
- 将来の800g osfpアップグレードパスをサポートする将来性のある設計
サービスとサポート
3 年間の保証、グローバル配送、24 時間 365 日のテクニカルサポートを提供しています。当社のチームは、シームレスな導入を確実にするために、統合ガイダンスと互換性検証を提供します。
よくある質問
Q: この AOC は主要ブランドの 200G スイッチと互換性がありますか?
A: はい、標準の QSFP56 ポートと互換性があり、マルチベンダー相互運用性をサポートするように設計されています。
Q: 最大ブレイクアウト長はどれくらいですか?
A: ブレイクアウトポイントはケーブルの長さによって異なります。たとえば、3 m のケーブルには 1 m のブレイクアウトセクションがあります。
Q: この光トランシーバーモジュールは InfiniBand HDR システムで使用できますか?
A: はい、InfiniBand 4x HDR 規格に準拠しています。
注意事項
- ケーブルを 30 mm の半径以上に曲げないでください。
- 信号損失を防ぐために、コネクタを清潔に保ってください。
- 指定された温度および湿度範囲内で操作してください。
- 設置前にホストデバイスの互換性を確認してください。
会社紹介

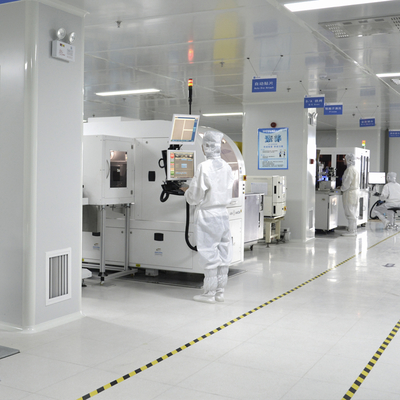

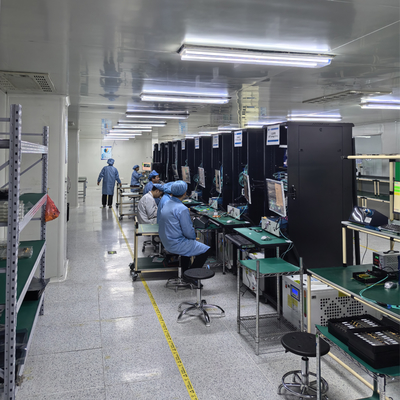

10 年以上の業界経験を持つ当社は、強力な技術チームに支えられた大規模な製造施設を運営しています。Mellanox、Ruckus、Aruba、Extreme などの主要ブランドのオリジナルスイッチ、ネットワークアダプター、ワイヤレスアクセスポイント、ケーブルなど、幅広いネットワーキング製品を世界中のお客様に提供しています。当社の豊富な在庫により、競争力のある価格で大量の製品を供給できます。24 時間年中無休のカスタマーサービスとテクニカルサポートを提供し、信頼性の高い配送と専門的な支援を保証します。
